Ohmmetre PCE-CTI 10
Bluetooth 4.0 arayüzü / 0 … 1500 V AC/DC ölçüm aralığı / 3000 A AC’ye kadar ölçümler için ek
esnek akım pensi ile genişletilebilir / Ani akım ölçümü / VFD fonksiyonu /
Opsiyonel ISO kalibrasyon sertifikası

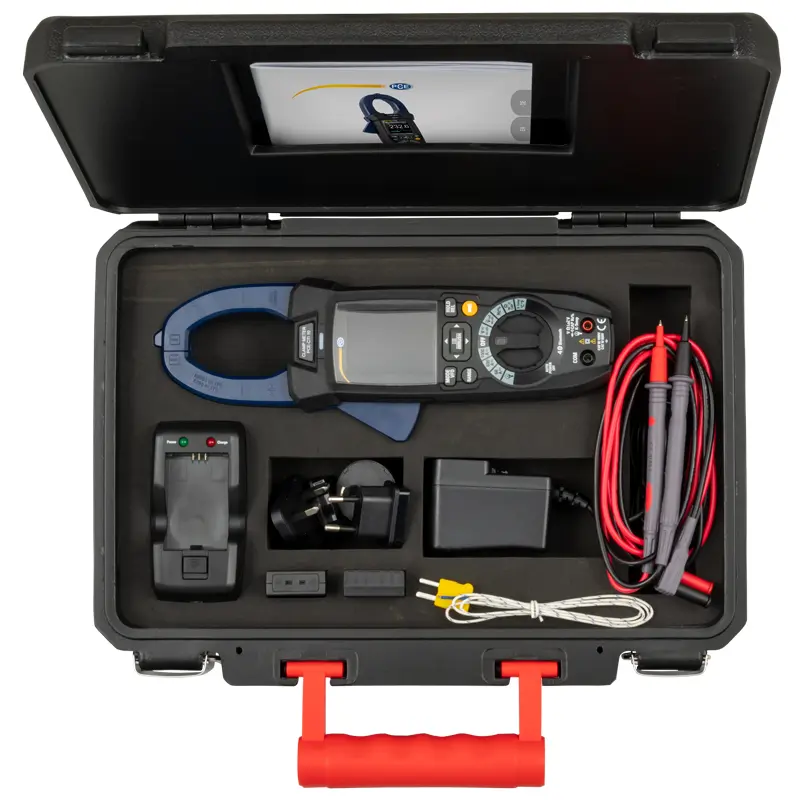

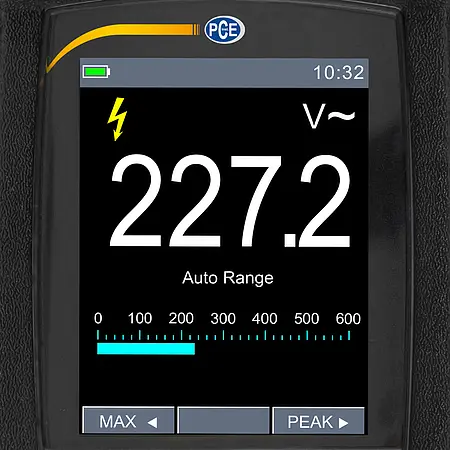

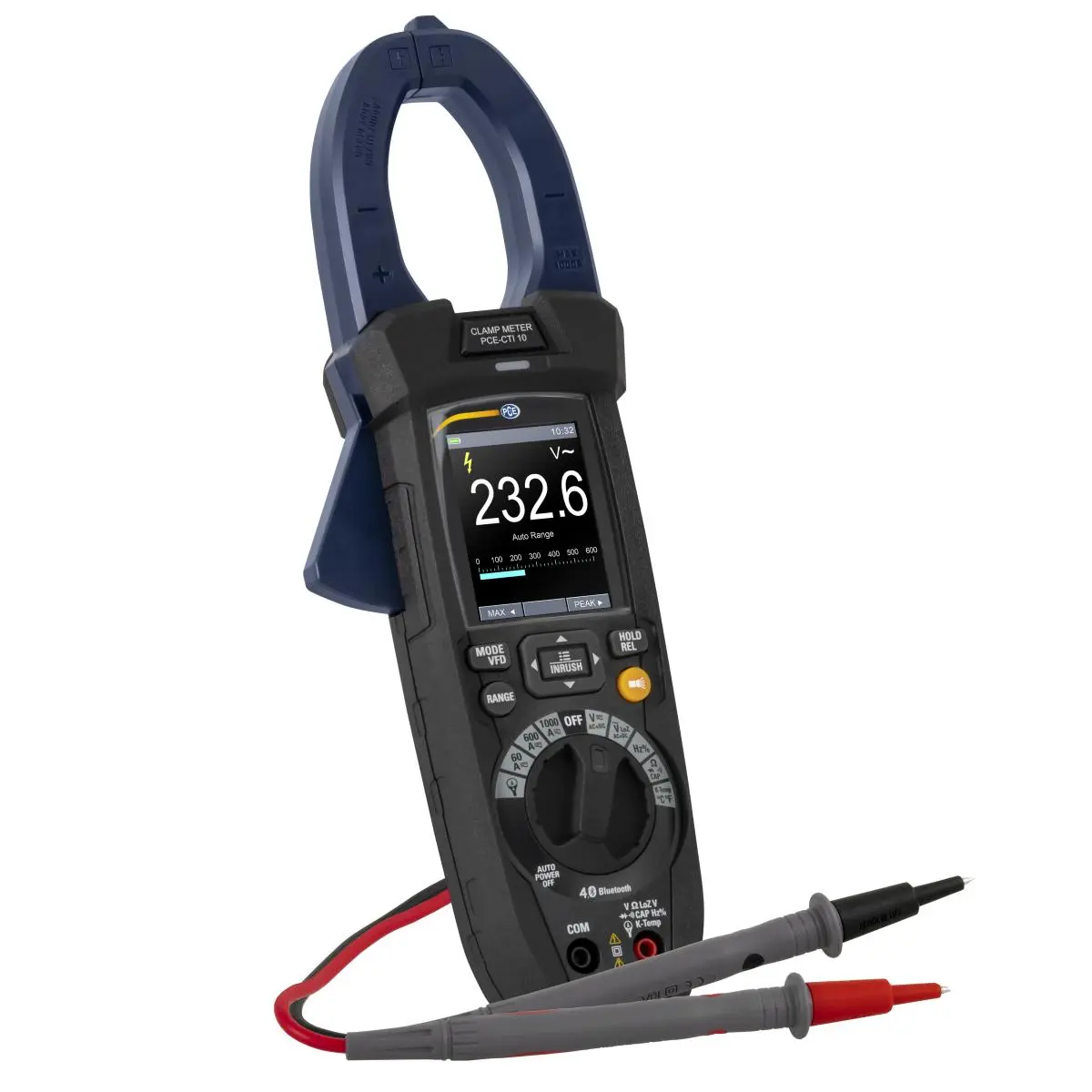

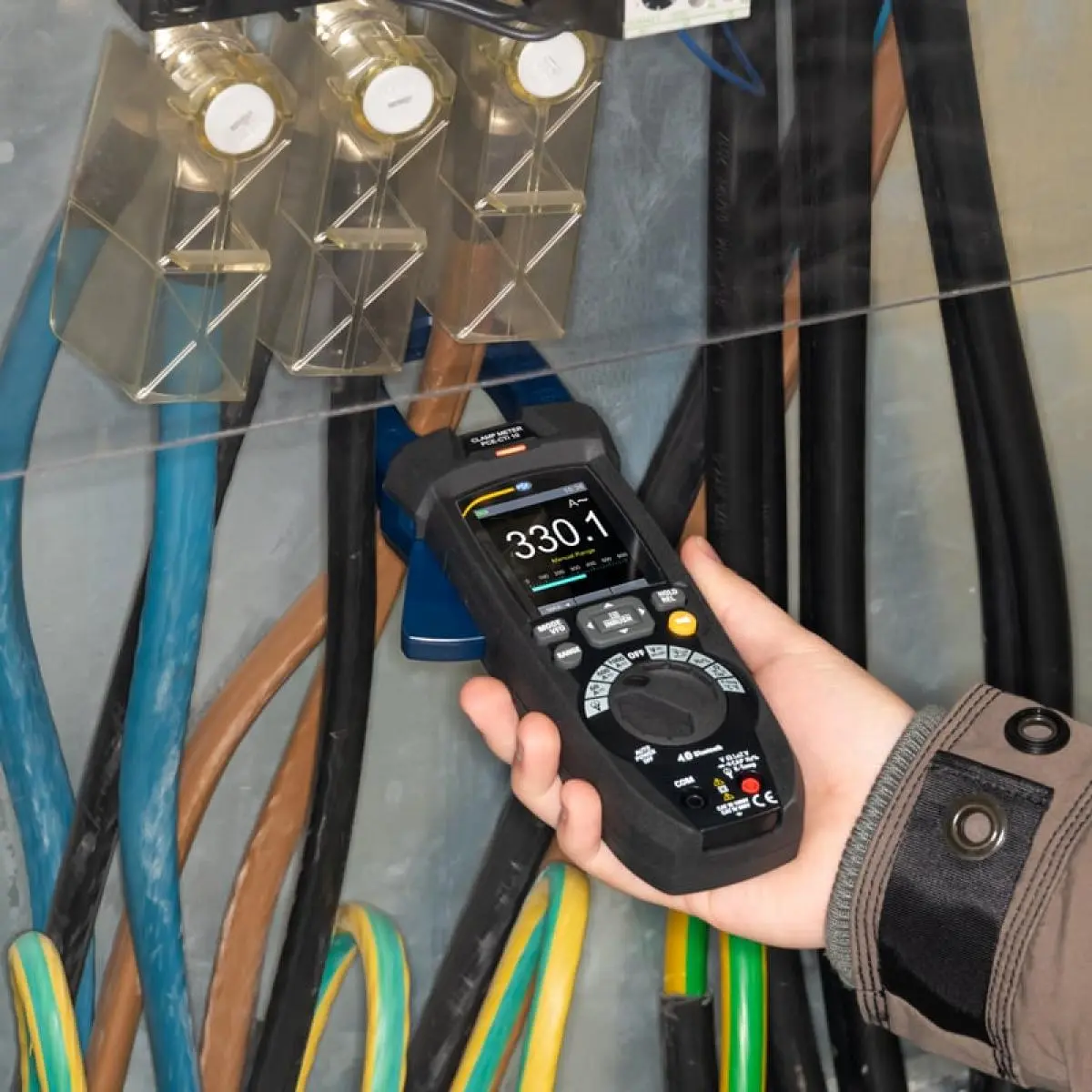

Ohmmetre PCE-CTI 10, 1500 V AC/DC’ye kadar olan voltajların ve 1000 A AC/DC’ye kadar olan akımların ölçülmesi için ideal bir ölçüm cihazıdır. Ohmmetre ile gerçekleştirilen akım ölçümü endüktiftir ve bunun için ohmmetreye bir besleme hattı yerleştirilmiştir. Böylece, kullanım sırasında akım ölçülebilir. Ohmmetre, fotovoltaik sistemlerdeki bakım çalışmaları için kullanılabilir. Fotovoltaik sistemler, birbiriyle seri olarak bağlanan birçok farklı güneş pilinden oluşur. Ohmmetre ile olası hataları sınırlamak için her bir sıranın akımı tek tek ölçülebilir.

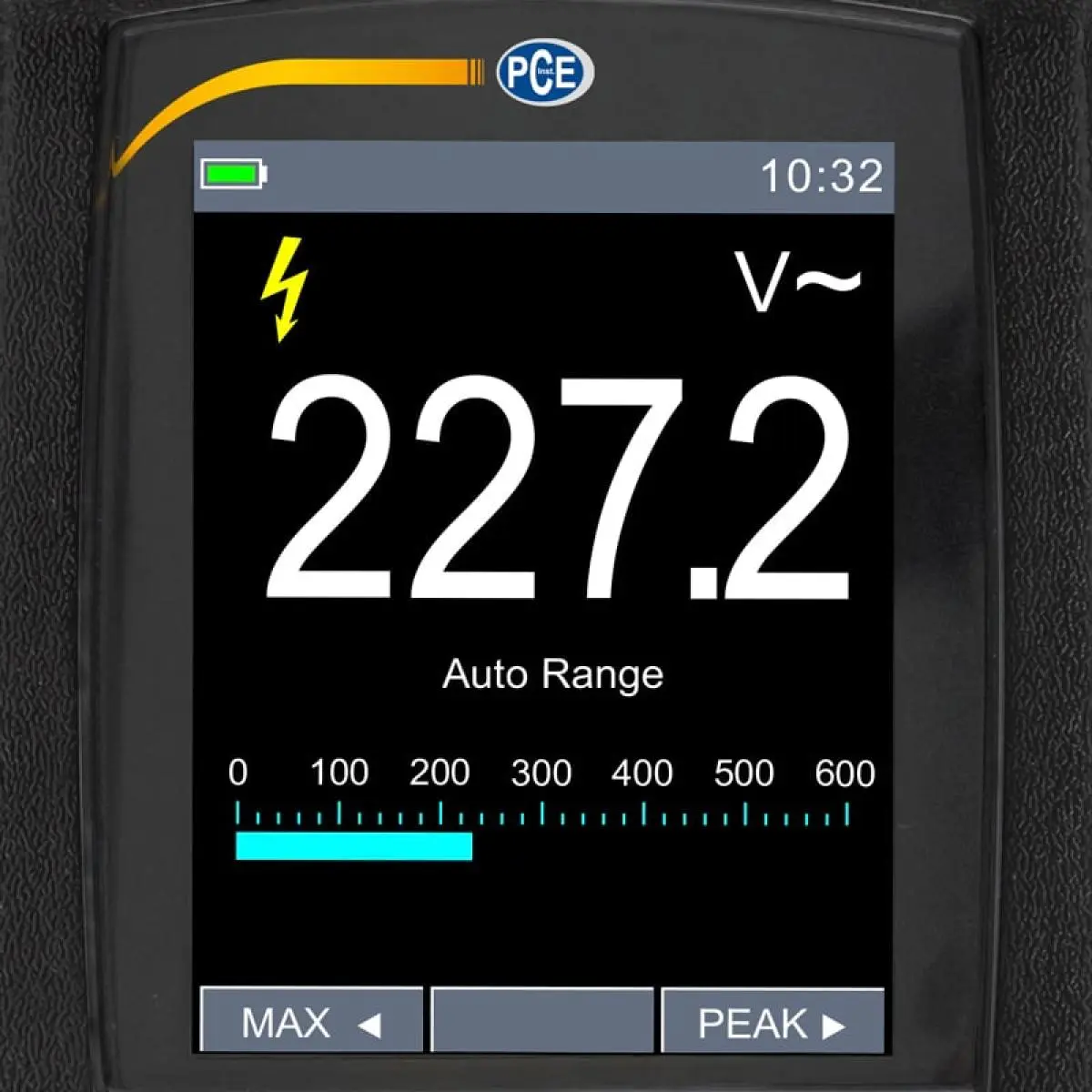

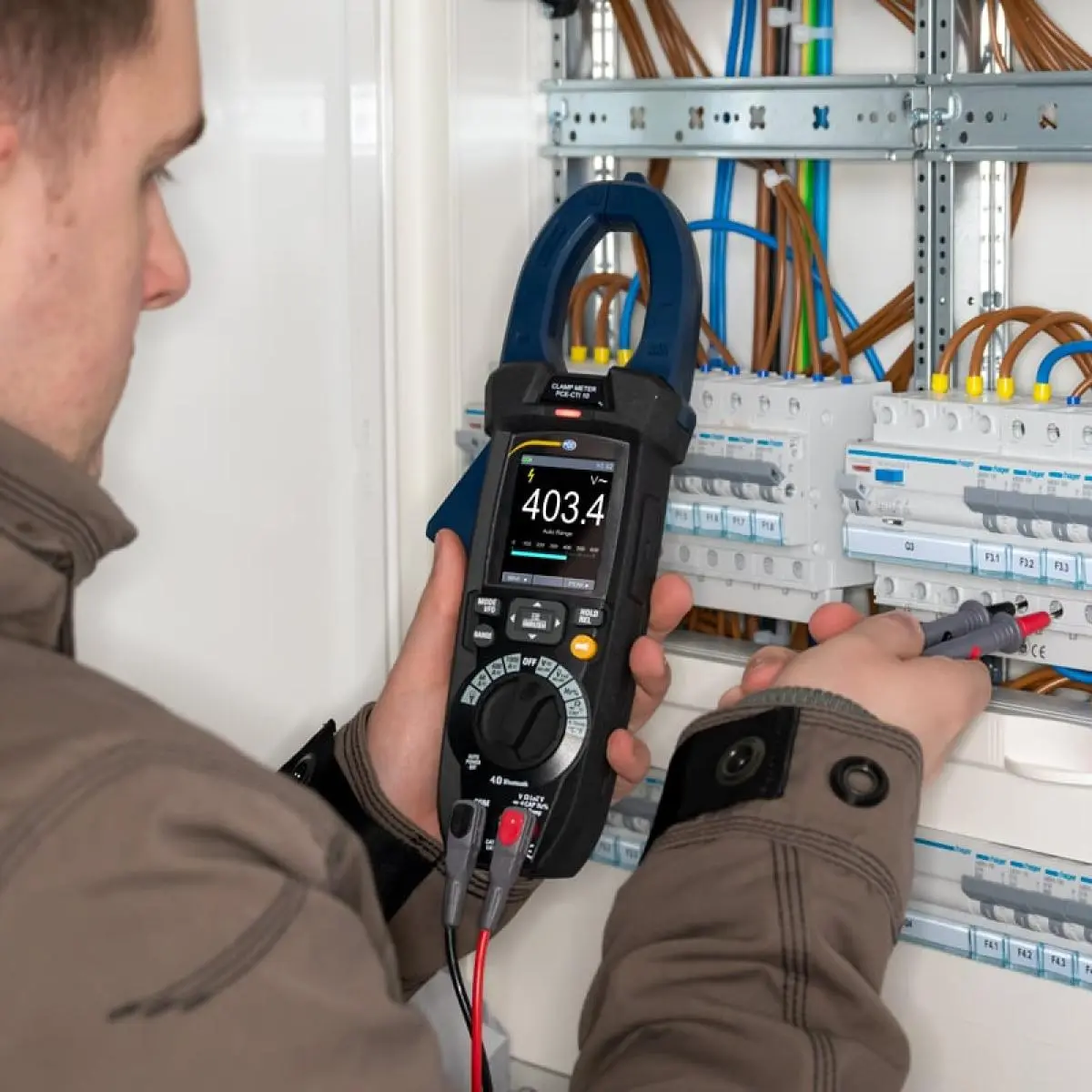

Normal voltaj ve akım ölçümünün yanı sıra ohmmetre ile ani akım ölçümü de yapılabilir. Ani akımlar, ani anlarda özellikle yüksek olan akımlardır ve havalandırma sistemleri için motorlar çalıştırıldığında ya da stadyum aydınlatması açıldığında meydana gelirler. Ohmmetre ile yapılan bu ölçüm, besleme hattının ve sigortaların boyutlandırılması için önemlidir. Frekans dönüştürücüler, birincil taraftaki voltajı ikincil taraftaki değiştirilmiş frekans ve genlikle verir. Ohmmetrenin VFD ölçüm fonksiyonu ile 45 Hz … 1 kHz frekansa kadar ölçüm gerçekleştirilebilir.

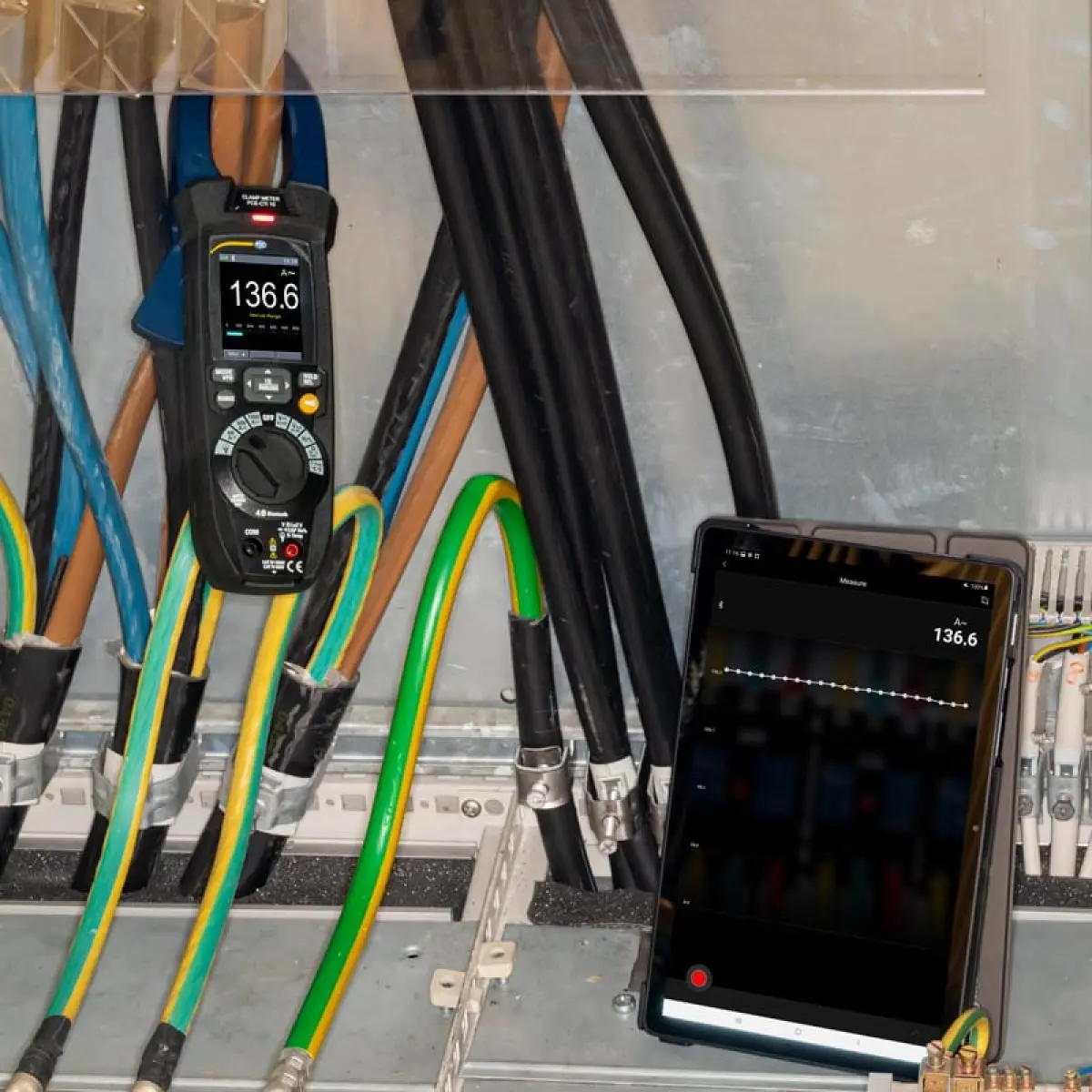

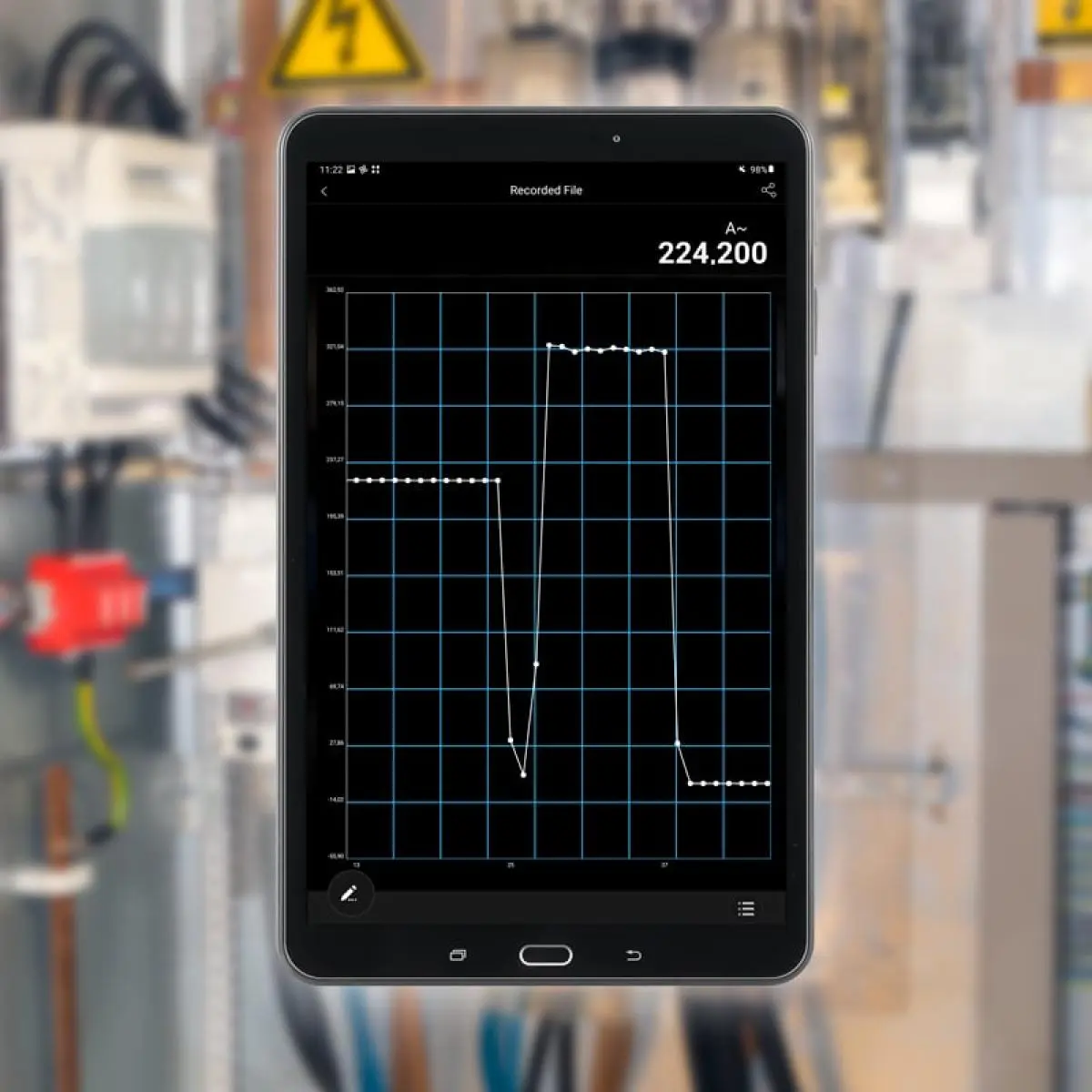

Ohmmetrenin Bluetooth 4.0 arayüzü bulunur ve bu arayüz ile Android ve iOS ohmmetreye bağlantı gerçekleştirilebilir. Ücretsiz “Meterbox Pro” uygulaması ile ölçüm değerleri görüntülenebilir ve sonraki analizler için kaydedilebilir.

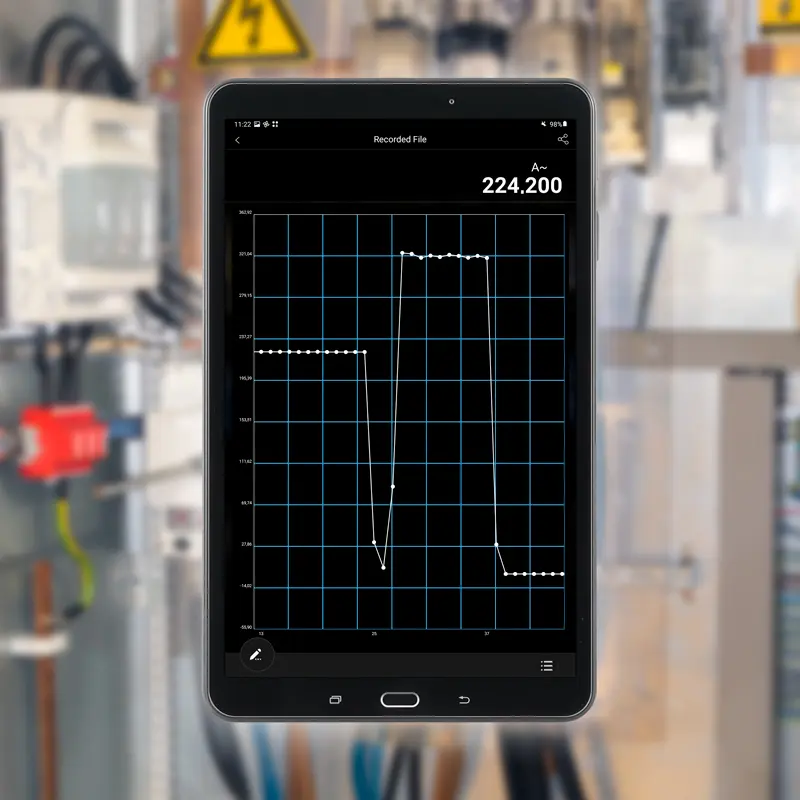

Veri kaydedici fonksiyonu ile ayarlanan herhangi bir aralıkta tüm ölçüm değerleri kaydedilebilir. Ölçüm gerçekleştirildikten sonra ölçüm değerleri grafiksel olarak görüntülenebilir. Bunun yanında, her bir ölçüm noktası okunabilir. Ohmmetrenin depolama kapasitesi 16 gruptur ve 100.000 ölçüm değerinde de toplam depolama kapasitesi bulunur. Ölçüm değerleri, tarih ve saat olarak kaydedilir.
Ohmmetre, opsiyonel akım pensi ile genişletilebilir. Bu akım pensi esnektir ve bu nedenle ölçüm görevine uyarlanabilir. Genişletilmiş akım pensi ile 3000 A AC’ye kadar olan akım ölçümleri yapılabilir. Esnek akım pensi, voltaj girişi ile ohmmetreye bağlanır ve voltaj değerini kullanılabilir akım değerine çevirerek ekranda görüntüler.
Ohmmetre PCE-CTI 10, farklı pek çok fonksiyonu ve yüksek ölçüm aralığı ile fotovoltaik sistemlerin, hidroelektrik santrallerinin, rüzgar enerji santrallerinin kontrolünde ya da taşınamayan elektrikli makinelerin kurulumunda kullanılabilir. Ohmmetre için opsiyonel ISO kalibrasyon sertifikası mevcuttur.
DC Voltajı | |
Ölçüm Aralığı | ±600.0 mV |
Çözünürlük | 0.1 mV |
Hassasiyet | ± (ölçüm değerinin %0.8’i + 8 dijit) |
Ölçüm Aralığı | ±6.000 V |
Çözünürlük | 0.001 V |
Hassasiyet | ± (ölçüm değerinin %0.5’i + 5 dijit) |
Ölçüm Aralığı | ±60.00 V |
Çözünürlük | 0.01 V |
Hassasiyet | ± (ölçüm değerinin %0.5’i + 5 dijit) |
Ölçüm Aralığı | ± 600.0 V |
Çözünürlük | 0.1 V |
Hassasiyet | ± (ölçüm değerinin %0.8’i + 5 dijit) |
Ölçüm Aralığı | ±1500 V |
Çözünürlük | 1 V |
Hassasiyet | ± (ölçüm değerinin %0.8’i + 5 dijit) |
Giriş empedansı: >10 MΩ; Aşırı voltaj koruması: 1500 V DC / 1000 V AC rms | |
AC Voltajı | |
Ölçüm Aralığı | 0.000 ... 6.000 V |
Çözünürlük | 0.001 V |
Hassasiyet | 50 ... 60 Hz: ± (ölçüm değerinin %1.2’si + 5 dijit) |
Ölçüm Aralığı | 0.00 ... 60.00 V |
Çözünürlük | 0.01 V |
Hassasiyet | 50 ... 60 Hz: ± (ölçüm değerinin %1.2’si + 5 dijit) |
Ölçüm Aralığı | 0.0 ... 600.0 V |
Çözünürlük | 0.1 V |
Hassasiyet | 50 ... 60 Hz: ± (ölçüm değerinin %1.2’si + 5 dijit) |
Ölçüm Aralığı | 0 ... 1500 V |
Çözünürlük | 1 V |
Hassasiyet | 50 ... 60 Hz: ± (ölçüm değerinin %1.2’si + 5 dijit) |
Hassasiyet, ilgili ölçüm aralığının 10 … 100%’ünü ve sinüs dalgası giriş empedansı: >9 MΩ ifade eder. | |
Aşırı yük koruması: 1000 V DC/AC RMS | |
PEAK fonksiyonu hassasiyeti ölçüm değerinin ± %10’udur. | |
PEAK fonksiyonu tepki süresi 1 ms’dir. | |
Düşük Giriş Empedanslı AC Voltajı (LowZ) | |
Ölçüm Aralığı | 0.000 ... 6.000 V |
Çözünürlük | 0.001 V |
Hassasiyet | ± (ölçüm değerinin %3.0’ü + 40 dijit) |
Ölçüm Aralığı | 0.00 ... 60.00 V |
Çözünürlük | 0.01 V |
Hassasiyet | ± (ölçüm değerinin %3.0’ü + 40 dijit) |
Ölçüm Aralığı | 0.0 ... 300.0 V |
Çözünürlük | 0.1 V |
Hassasiyet | ± (ölçüm değerinin %3.0’ü + 40 dijit) |
Giriş empedansı: 300 kΩ; Aşırı voltaj koruması: 1000 VDC / VAC RMS Hassasiyet, ilgili ölçüm aralığının 10 ... 100%’ünü ve sinüs dalgasını ifade eder. | |
DC ve AC Voltajı (50 ... 1 kHz) | |
Ölçüm Aralığı | 0.000 ... 6.000 V |
Çözünürlük | 0.001 V |
Hassasiyet | ± (ölçüm değerinin %2.5’i + 40 dijit) |
Ölçüm Aralığı | 0.00 ... 60.00 V |
Çözünürlük | 0.01 V |
Hassasiyet | ± (ölçüm değerinin %2.5’i + 40 dijit) |
Ölçüm Aralığı | 0.0 ... 600.0 V |
Çözünürlük | 0.1 V |
Hassasiyet | ± (ölçüm değerinin %2.5’i + 40 dijit) |
Ölçüm Aralığı | 0 ... 1000 V |
Çözünürlük | 1 V |
Hassasiyet | ± (ölçüm değerinin %2.5’i + 40 dijit) |
Giriş empedance: 300 kΩ; Aşırı voltaj koruması: 1000 VDC / VAC RMS | |
Düşük Giriş Emdepanslı DC ve AC Voltajı (LowZ) | |
Ölçüm Aralığı | 0.000 ... 6.000 V |
Çözünürlük | 0.001 V |
Hassasiyet | ± (ölçüm değerinin %3.5’i + 40 dijit) |
Ölçüm Aralığı | 0.00 ... 60.00 V |
Çözünürlük | 0.01 V |
Hassasiyet | ± (ölçüm değerinin %3.5’i + 40 dijit) |
Ölçüm Aralığı | 0.0 ... 300.0 V |
Çözünürlük | 0.1 V |
Hassasiyet | ± (ölçüm değerinin %3.5’i + 40 dijit) |
Giriş empedance: 300 kΩ; Aşırı voltaj koruması: 1000 VDC / VAC RMS | |
Temassız Voltaj Kontrolü (NCV) | |
Tespit Aralığı | 100 ... 1000 AC/DC |
Doğru Akım | |
Ölçüm Aralığı | ±60.00 A |
Çözünürlük | 0.01 A |
Hassasiyet | ± (ölçüm değerinin %3.0’ü + 8 dijit) |
Ölçüm Aralığı | ±600.0 A |
Çözünürlük | 0.1 A |
Hassasiyet | ± (ölçüm değerinin %3.0’ü + 8 dijit) |
Ölçüm Aralığı | ±1000 A |
Çözünürlük | 1 A |
Hassasiyet | ± (ölçüm değerinin %3.0’ü + 8 dijit) |
Aşırı yük koruması: 1000 A AC/DC | |
Alternatif Akım (50 ... 60 Hz) | |
Ölçüm Aralığı | 0.00 ... 60.00 A |
Çözünürlük | 0.01 A |
Hassasiyet | ± (ölçüm değerinin %2.5’i + 5 dijit) |
Ölçüm Aralığı | 0.0 ... 600.0 A |
Çözünürlük | 0.1 A |
Hassasiyet | ± (ölçüm değerinin %2.5’i + 5 dijit) |
Ölçüm Aralığı | 0 ... 1000 A |
Çözünürlük | 1 A |
Hassasiyet | ± (ölçüm değerinin %2.5’i + 5 dijit) |
Aşırı yük koruması: 1000 A AC/DC | |
Hassasiyet, ilgili ölçüm aralığının 10 ... 100%’ünü ve sinüs dalgasını ifade eder. | |
Ani akım ölçümü sadece referans içindir. | |
Esnek Akım Pensi ile AC Akım Ölçümü (50 ... 400 Hz) | |
Ölçüm Aralığı | 0.00 ... 30.00 A |
Çözünürlük | 0.01 A |
Hassasiyet | ± (ölçüm değerinin %3.0’ü + 5 dijit) |
Ölçüm Aralığı | 0.0 ... 300.0 A |
Çözünürlük | 0.1 A |
Hassasiyet | ± (ölçüm değerinin %3.0’ü + 5 dijit) |
Ölçüm Aralığı | 0 ... 3000 A |
Çözünürlük | 1 A |
Hassasiyet | ± (ölçüm değerinin %3.0’ü + 5 dijit) |
Aşırı yük koruması: 1000 A AC/DC | |
Hassasiyet, ilgili ölçüm aralığının 10 ... 100%’ünü ve sinüs dalgasını ifade eder. | |
Direnç ve Süreklilik Ölçümü | |
Ölçüm Aralığı | 0.0 ... 600.0 Ω |
Çözünürlük | 0.1 Ω |
Hassasiyet | ± (ölçüm değerinin %1.0’i + 10 dijit) |
Ölçüm Aralığı | 0.000 ... 6.000 kΩ |
Çözünürlük | 0.001 kΩ |
Hassasiyet | ± (ölçüm değerinin %0.8’i + 5 dijit) |
Ölçüm Aralığı | 0.00 ... 60.00 kΩ |
Çözünürlük | 0.01 kΩ |
Hassasiyet | ± (ölçüm değerinin %0.8’i + 5 dijit) |
Ölçüm Aralığı | 0.0 ... 600.0 kΩ |
Çözünürlük | 0.1 kΩ |
Hassasiyet | ± (ölçüm değerinin %0.8’i + 5 dijit) |
Ölçüm Aralığı | 0.000 ... 6.000 MΩ |
Çözünürlük | 0.001 MΩ |
Hassasiyet | ± (ölçüm değerinin %0.8’i + 5 dijit) |
Ölçüm Aralığı | 0.00 ... 60.00 MΩ |
Çözünürlük | 0.01 MΩ |
Hassasiyet | ± (ölçüm değerinin %2.5’i + 10 dijit) |
Süreklilik testi sesli sinyal: <50 Ω | |
Aşırı voltaj koruması: 1000 V AC/DC | |
Frekans Ölçümü | |
Ölçüm Aralığı | 0.00 ... 60.00 Hz |
Çözünürlük | 0.01 Hz |
Hassasiyet | ± (ölçüm değerinin %0.2’si + 5 dijit) |
Ölçüm Aralığı | 0.0 ... 600.0 Hz |
Çözünürlük | 0.1 Hz |
Hassasiyet | ± (ölçüm değerinin %0.2’si + 5 dijit) |
Ölçüm Aralığı | 0.000 ... 6.000 kHz |
Çözünürlük | 0.001 kHz |
Hassasiyet | ± (ölçüm değerinin %0.2’si + 5 dijit) |
Ölçüm Aralığı | 0.00 ... 60.00 kHz |
Çözünürlük | 0.01 kHz |
Hassasiyet | ± (ölçüm değerinin %0.2’si + 5 dijit) |
Ölçüm Aralığı | 0.0 ... 600.0 kHz |
Çözünürlük | 0.1 kHz |
Hassasiyet | ± (ölçüm değerinin %0.2’si + 5 dijit) |
Ölçüm Aralığı | 0.000 ... 6.000 MHz |
Çözünürlük | 0.001 MHz |
Hassasiyet | ± (ölçüm değerinin %0.2’si + 5 dijit) |
Aşırı voltaj koruması: 1000 V AC/DC | |
Duyarlılık: | |
20 … 80% görev döngüsü ve <100 kHz frekans ile >2 Vrms | |
20 … 80% görev döngüsü ve >100 kHz frekans ile >5 Vrms | |
Görev Döngüsü | |
Ölçüm Aralığı | 10.0 ... 90.0 % |
Çözünürlük | 0.1 % |
Hassasiyet | ± (ölçüm değerinin %1.2’si + 8 dijit) |
Frekans aralığı: 40 ... 10 kHz; Darbe genliği | |
100 µs ... 100 mS arasında bir sürede ± 5 V | |
Kapasite | |
Ölçüm Aralığı | 0.00 ... 60.00 nF |
Çözünürlük | 0.01 nF |
Hassasiyet | ± (ölçüm değerinin %3.0’ı + 20 dijit) |
Ölçüm Aralığı | 0.0 ... 600.0 nF |
Çözünürlük | 0.1 nF |
Hassasiyet | ± (ölçüm değerinin %3.0’ı + 8 dijit) |
Ölçüm Aralığı | 0.000 ... 6.000 µF |
Çözünürlük | 0.001 µF |
Hassasiyet | ± (ölçüm değerinin %3.0’ı + 8 dijit) |
Ölçüm Aralığı | 0.00 ... 60.00 µF |
Çözünürlük | 0.01 µF |
Hassasiyet | ± (ölçüm değerinin %3.0’ı + 8 dijit) |
Ölçüm Aralığı | 0.0 ... 600.0 nF |
Çözünürlük | 0.1 nF |
Hassasiyet | ± (ölçüm değerinin %3.0’ı + 8 dijit) |
Ölçüm Aralığı | 0 ... 6000 µF |
Çözünürlük | 1 µF |
Hassasiyet | ± (ölçüm değerinin %3.5’i + 20 dijit) |
Ölçüm Aralığı | 0.00 ... 60.00 mF |
Çözünürlük | 0.01 mF |
Hassasiyet | Sadece referans için |
Ölçüm Aralığı | 0.0 ... 600.0 mF |
Çözünürlük | 0.1 mF |
Hassasiyet | Sadece referans için |
Aşırı voltaj koruması: 1000 A AC/DC | |
Sıcaklık Ölçümü K Tipi Termokupl (Bağlantısı) | |
Ölçüm Aralığı | -40.0 ... 600.0°C |
Çözünürlük | 0.1°C |
Hassasiyet | ± (ölçüm değerinin %1.5’i + 3°C) |
Ölçüm Aralığı | 600 ... 1000°C |
Çözünürlük | 1°C |
Hassasiyet | ± (ölçüm değerinin %1.5’i + 3°C) |
Ölçüm Aralığı | -40.0 ... 600.0°F |
Çözünürlük | 0.1°F |
Hassasiyet | ± (ölçüm değerinin %1.5’i + 5.4°F) |
Ölçüm Aralığı | 600 ... 1800°F |
Çözünürlük | 1°F |
Hassasiyet | ± (ölçüm değerinin %1.5’i + 5.4°F) |
Ölçüm Aralığı | 245.0 ... 600.0 K |
Çözünürlük | 0.1 K |
Hassasiyet | ± (ölçüm değerinin %1.5’i + 3 K) |
Ölçüm Aralığı | 600 ... 1273 K |
Çözünürlük | 1 K |
Hassasiyet | ± (ölçüm değerinin %1.5’i + 3 K) |
Aşırı voltaj koruması: 1000 A AC/DC | |
Diyot Testi | |
Test Akımı | <1.5 mA |
Maksimum Voltaj | 3.3 VDC |
Diğer Teknik Özellikler | |
Depolama Alanı | 16 grup, toplam 100.000 ölçüm değeri |

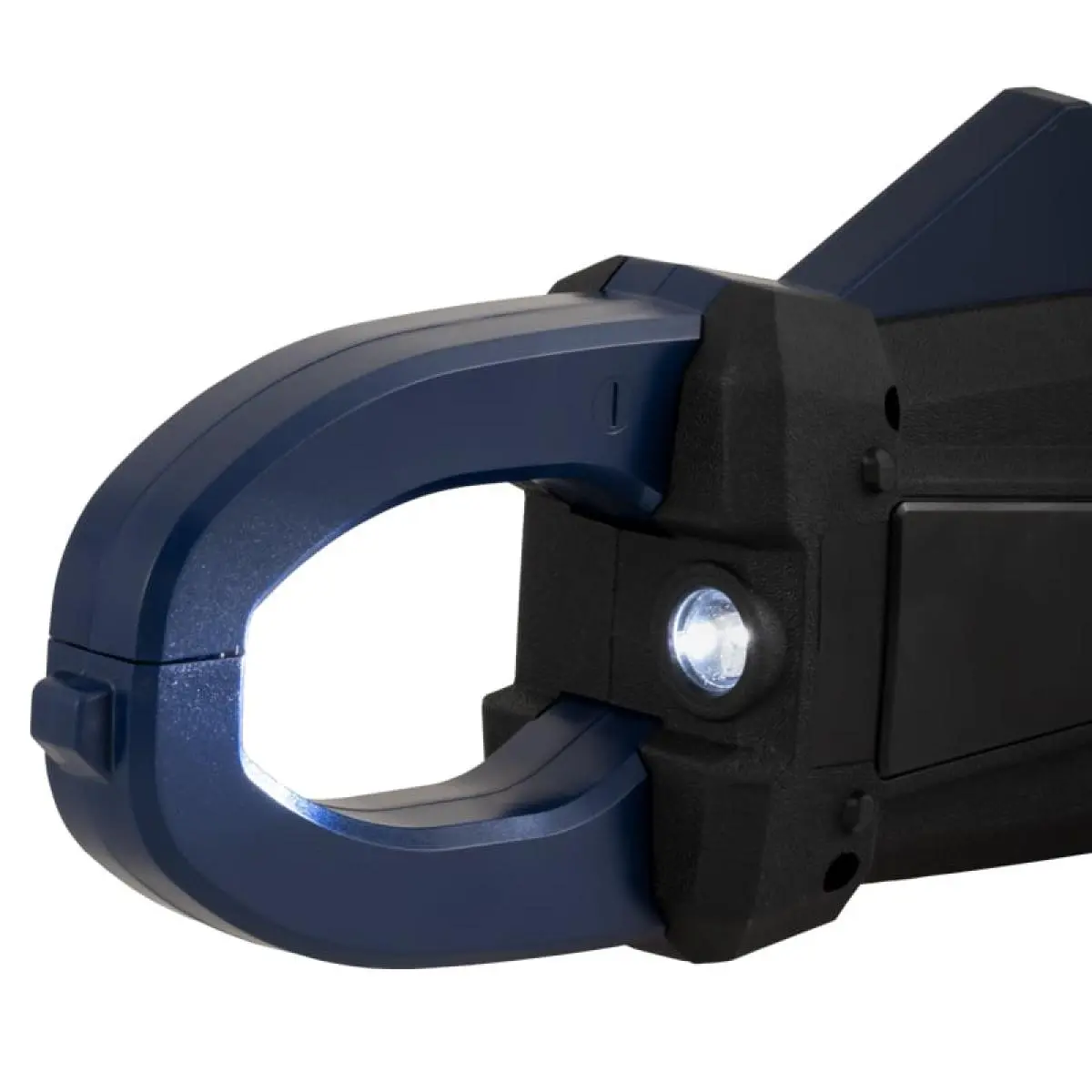

Pens Çapı (Yatay) | 38 mm |
Pens Çapı (Dikey) | 63 mm |
Pens Ağzı | 45 mm |
Koruma | IP65 |
Arayüz | Bluetooth 4.0 |
Kirlilik Derecesi | 2 |
Güvenlik Kategorileri | CAT IV 600 V, CAT III 1000 V, CAT II 1500 V |
Maksimum Çalışma Yüksekliği | 2000 m |
Güç Kaynağı (Pil) | 7.4 V, 1200 mAh Li-ion pil |
Güç Kaynağı (Şarj Aleti) | Birincil: 100 ... 240 V AC, 50 ... 60 Hz İkincil: 12 V DC, 2 A |
Şarj Aleti Fiş Bağlantısı | Avrupa, ABD, İngiltere, Çin |
Pil Durumu Göstergesi | Mevcut |
Otomatik Kapanma | Kapalı, 15, 30 ya da 60 dakika |
Ekran | 2.36" TFT |
Ekran Frekansı | 3 Hz |
Referans Koşulları | 18 ... 28 °C, <80% n.o, yoğuşmasız |
Boyut | 275 x 100 x 45 mm |
Ağırlık | 481 g |
