Pens Ampermetre PCE-CTI 10

Sip.no.: PCE-CTI 10

EAN: 4250348727558

Ürün Bilgisi

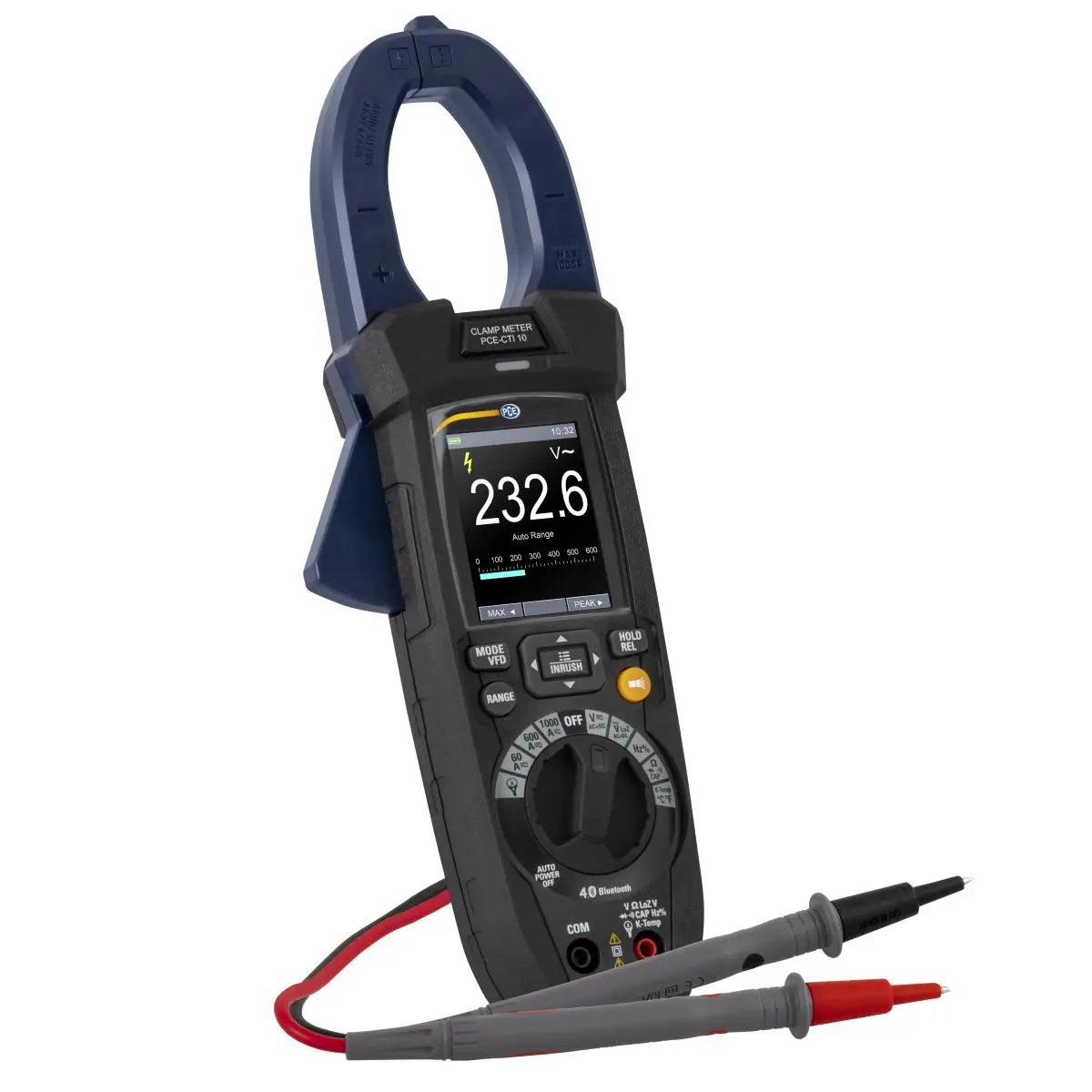

Pens Ampermetre PCE-CTI 10
Bluetooth 4.0 arayüzü / 0 … 1500 V AC/DC ölçüm aralığı / 3000 A AC’ye kadar ölçümler için ek
esnek akım pensi ile genişletilebilir / Ani akım ölçümü / VFD fonksiyonu /
Opsiyonel ISO kalibrasyon sertifikası

Pens ampermetre PCE-CTI 10, 1500 V AC/DC’ye kadar olan voltajların ve 1000 A AC/DC’ye kadar olan akımların ölçülmesi için ideal bir ölçüm cihazıdır. Pens ampermetre ile gerçekleştirilen akım ölçümü endüktiftir ve bunun için pens ampermetreye bir besleme hattı yerleştirilmiştir. Böylece, kullanım sırasında akım ölçülebilir. Pens ampermetre, fotovoltaik sistemlerdeki bakım çalışmaları için kullanılabilir. Fotovoltaik sistemler, birbiriyle seri olarak bağlanan birçok farklı güneş pilinden oluşur. Pens ampermetre ile olası hataları sınırlamak için her bir sıranın akımı tek tek ölçülebilir.

Normal voltaj ve akım ölçümünün yanı sıra pens ampermetre ile ani akım ölçümü de yapılabilir. Ani akımlar, ani anlarda özellikle yüksek olan akımlardır ve havalandırma sistemleri için motorlar çalıştırıldığında ya da stadyum aydınlatması açıldığında meydana gelirler. Pens ampermetre ile yapılan bu ölçüm, besleme hattının ve sigortaların boyutlandırılması için önemlidir. Frekans dönüştürücüler, birincil taraftaki voltajı ikincil taraftaki değiştirilmiş frekans ve genlikle verir. Pens ampermetrenin VFD ölçüm fonksiyonu ile 45 Hz … 1 kHz frekansa kadar ölçüm gerçekleştirilebilir.

Pens ampermetrenin Bluetooth 4.0 arayüzü bulunur ve bu arayüz ile Android ve iOS pens ampermetreye bağlantı gerçekleştirilebilir. Ücretsiz “Meterbox Pro” uygulaması ile ölçüm değerleri görüntülenebilir ve sonraki analizler için kaydedilebilir.

Veri kaydedici fonksiyonu ile ayarlanan herhangi bir aralıkta tüm ölçüm değerleri kaydedilebilir. Ölçüm gerçekleştirildikten sonra ölçüm değerleri grafiksel olarak görüntülenebilir. Bunun yanında, her bir ölçüm noktası okunabilir. Pens ampermetrenin depolama kapasitesi 16 gruptur ve 100.000 ölçüm değerinde de toplam depolama kapasitesi bulunur. Ölçüm değerleri, tarih ve saat olarak kaydedilir.

Pens ampermetre, opsiyonel akım pensi ile genişletilebilir. Bu akım pensi esnektir ve bu nedenle ölçüm görevine uyarlanabilir. Genişletilmiş akım pensi ile 3000 A AC’ye kadar olan akım ölçümleri yapılabilir. Esnek akım pensi, voltaj girişi ile pens ampermetreye bağlanır ve voltaj değerini kullanılabilir akım değerine çevirerek ekranda görüntüler.

Pens ampermetre PCE-CTI 10, farklı pek çok fonksiyonu ve yüksek ölçüm aralığı ile fotovoltaik sistemlerin, hidroelektrik santrallerinin, rüzgar enerji santrallerinin kontrolünde ya da taşınamayan elektrikli makinelerin kurulumunda kullanılabilir. Pens ampermetre için opsiyonel ISO kalibrasyon sertifikası mevcuttur.

Özellikler

- Android ve iOS için ücretsiz uygulama

- Ölçüm aralığı: 0 … 1500 V AC/DC

- 100.000 ölçüm değerine kadar veri kaydedici

- Ani akım ölçümü

- Düşük giriş empedansı (LowZ) ölçümü

- 2.36 inç TFT ekran

- Voltaj ve sıcaklık ölçümü

- Opsiyonel kalibrasyon sertifikası

Teknik Bilgiler

DC Voltajı
Ölçüm Aralığı	±600.0 mV
Çözünürlük	0.1 mV
Hassasiyet	± (ölçüm değerinin %0.8’i + 8 dijit)

Ölçüm Aralığı	±6.000 V
Çözünürlük	0.001 V
Hassasiyet	± (ölçüm değerinin %0.5’i + 5 dijit)

Ölçüm Aralığı	±60.00 V
Çözünürlük	0.01 V
Hassasiyet	± (ölçüm değerinin %0.5’i + 5 dijit)

Ölçüm Aralığı	± 600.0 V
Çözünürlük	0.1 V
Hassasiyet	± (ölçüm değerinin %0.8’i + 5 dijit)

Ölçüm Aralığı	±1500 V
Çözünürlük	1 V
Hassasiyet	± (ölçüm değerinin %0.8’i + 5 dijit)

Giriş empedansı: >10 MΩ; Aşırı voltaj koruması: 1500 V DC / 1000 V AC rms

AC Voltajı
Ölçüm Aralığı	0.000 ... 6.000 V
Çözünürlük	0.001 V
Hassasiyet	50 ... 60 Hz: ± (ölçüm değerinin %1.2’si + 5 dijit) 61 ... 1 kHz: ± (ölçüm değerinin %2.5’i + 5 dijit)

Ölçüm Aralığı	0.00 ... 60.00 V
Çözünürlük	0.01 V
Hassasiyet	50 ... 60 Hz: ± (ölçüm değerinin %1.2’si + 5 dijit) 61 ... 1 kHz: ± (ölçüm değerinin %2.5’i + 5 dijit)

Ölçüm Aralığı	0.0 ... 600.0 V
Çözünürlük	0.1 V
Hassasiyet	50 ... 60 Hz: ± (ölçüm değerinin %1.2’si + 5 dijit) 61 ... 1 kHz: ± (ölçüm değerinin %2.5’i + 5 dijit)

Ölçüm Aralığı	0 ... 1500 V
Çözünürlük	1 V
Hassasiyet	50 ... 60 Hz: ± (ölçüm değerinin %1.2’si + 5 dijit) 61 ... 1 kHz: ± (ölçüm değerinin %2.5’i + 5 dijit)

Hassasiyet, ilgili ölçüm aralığının 10 … 100%’ünü ve sinüs dalgası giriş empedansı: >9 MΩ ifade eder.
Aşırı yük koruması: 1000 V DC/AC RMS
PEAK fonksiyonu hassasiyeti ölçüm değerinin ± %10’udur.
PEAK fonksiyonu tepki süresi 1 ms’dir.

Düşük Giriş Empedanslı AC Voltajı (LowZ)
Ölçüm Aralığı	0.000 ... 6.000 V
Çözünürlük	0.001 V
Hassasiyet	± (ölçüm değerinin %3.0’ü + 40 dijit)

Ölçüm Aralığı	0.00 ... 60.00 V
Çözünürlük	0.01 V
Hassasiyet	± (ölçüm değerinin %3.0’ü + 40 dijit)

Ölçüm Aralığı	0.0 ... 300.0 V
Çözünürlük	0.1 V
Hassasiyet	± (ölçüm değerinin %3.0’ü + 40 dijit)

Giriş empedansı: 300 kΩ; Aşırı voltaj koruması: 1000 VDC / VAC RMS Hassasiyet, ilgili ölçüm aralığının 10 ... 100%’ünü ve sinüs dalgasını ifade eder.

DC ve AC Voltajı (50 ... 1 kHz)
Ölçüm Aralığı	0.000 ... 6.000 V
Çözünürlük	0.001 V
Hassasiyet	± (ölçüm değerinin %2.5’i + 40 dijit)

Ölçüm Aralığı	0.00 ... 60.00 V
Çözünürlük	0.01 V
Hassasiyet	± (ölçüm değerinin %2.5’i + 40 dijit)

Ölçüm Aralığı	0.0 ... 600.0 V
Çözünürlük	0.1 V
Hassasiyet	± (ölçüm değerinin %2.5’i + 40 dijit)

Ölçüm Aralığı	0 ... 1000 V
Çözünürlük	1 V
Hassasiyet	± (ölçüm değerinin %2.5’i + 40 dijit)

Giriş empedance: 300 kΩ; Aşırı voltaj koruması: 1000 VDC / VAC RMS

Düşük Giriş Emdepanslı DC ve AC Voltajı (LowZ)
Ölçüm Aralığı	0.000 ... 6.000 V
Çözünürlük	0.001 V
Hassasiyet	± (ölçüm değerinin %3.5’i + 40 dijit)

Ölçüm Aralığı	0.00 ... 60.00 V
Çözünürlük	0.01 V
Hassasiyet	± (ölçüm değerinin %3.5’i + 40 dijit)

Ölçüm Aralığı	0.0 ... 300.0 V
Çözünürlük	0.1 V
Hassasiyet	± (ölçüm değerinin %3.5’i + 40 dijit)

Giriş empedance: 300 kΩ; Aşırı voltaj koruması: 1000 VDC / VAC RMS

Temassız Voltaj Kontrolü (NCV)
Tespit Aralığı	100 ... 1000 AC/DC

Doğru Akım
Ölçüm Aralığı	±60.00 A
Çözünürlük	0.01 A
Hassasiyet	± (ölçüm değerinin %3.0’ü + 8 dijit)

Ölçüm Aralığı	±600.0 A
Çözünürlük	0.1 A
Hassasiyet	± (ölçüm değerinin %3.0’ü + 8 dijit)

Ölçüm Aralığı	±1000 A
Çözünürlük	1 A
Hassasiyet	± (ölçüm değerinin %3.0’ü + 8 dijit)

Aşırı yük koruması: 1000 A AC/DC

Alternatif Akım (50 ... 60 Hz)
Ölçüm Aralığı	0.00 ... 60.00 A
Çözünürlük	0.01 A
Hassasiyet	± (ölçüm değerinin %2.5’i + 5 dijit)

Ölçüm Aralığı	0.0 ... 600.0 A
Çözünürlük	0.1 A
Hassasiyet	± (ölçüm değerinin %2.5’i + 5 dijit)

Ölçüm Aralığı	0 ... 1000 A
Çözünürlük	1 A
Hassasiyet	± (ölçüm değerinin %2.5’i + 5 dijit)

Aşırı yük koruması: 1000 A AC/DC
Hassasiyet, ilgili ölçüm aralığının 10 ... 100%’ünü ve sinüs dalgasını ifade eder.
Ani akım ölçümü sadece referans içindir.

Esnek Akım Pensi ile AC Akım Ölçümü (50 ... 400 Hz)
Ölçüm Aralığı	0.00 ... 30.00 A
Çözünürlük	0.01 A
Hassasiyet	± (ölçüm değerinin %3.0’ü + 5 dijit)

Ölçüm Aralığı	0.0 ... 300.0 A
Çözünürlük	0.1 A
Hassasiyet	± (ölçüm değerinin %3.0’ü + 5 dijit)

Ölçüm Aralığı	0 ... 3000 A
Çözünürlük	1 A
Hassasiyet	± (ölçüm değerinin %3.0’ü + 5 dijit)

Aşırı yük koruması: 1000 A AC/DC
Hassasiyet, ilgili ölçüm aralığının 10 ... 100%’ünü ve sinüs dalgasını ifade eder.

Direnç ve Süreklilik Ölçümü
Ölçüm Aralığı	0.0 ... 600.0 Ω
Çözünürlük	0.1 Ω
Hassasiyet	± (ölçüm değerinin %1.0’i + 10 dijit)

Ölçüm Aralığı	0.000 ... 6.000 kΩ
Çözünürlük	0.001 kΩ
Hassasiyet	± (ölçüm değerinin %0.8’i + 5 dijit)

Ölçüm Aralığı	0.00 ... 60.00 kΩ
Çözünürlük	0.01 kΩ
Hassasiyet	± (ölçüm değerinin %0.8’i + 5 dijit)

Ölçüm Aralığı	0.0 ... 600.0 kΩ
Çözünürlük	0.1 kΩ
Hassasiyet	± (ölçüm değerinin %0.8’i + 5 dijit)

Ölçüm Aralığı	0.000 ... 6.000 MΩ
Çözünürlük	0.001 MΩ
Hassasiyet	± (ölçüm değerinin %0.8’i + 5 dijit)

Ölçüm Aralığı	0.00 ... 60.00 MΩ
Çözünürlük	0.01 MΩ
Hassasiyet	± (ölçüm değerinin %2.5’i + 10 dijit)

Süreklilik testi sesli sinyal: <50 Ω
Aşırı voltaj koruması: 1000 V AC/DC

Frekans Ölçümü
Ölçüm Aralığı	0.00 ... 60.00 Hz
Çözünürlük	0.01 Hz
Hassasiyet	± (ölçüm değerinin %0.2’si + 5 dijit)

Ölçüm Aralığı	0.0 ... 600.0 Hz
Çözünürlük	0.1 Hz
Hassasiyet	± (ölçüm değerinin %0.2’si + 5 dijit)

Ölçüm Aralığı	0.000 ... 6.000 kHz
Çözünürlük	0.001 kHz
Hassasiyet	± (ölçüm değerinin %0.2’si + 5 dijit)

Ölçüm Aralığı	0.00 ... 60.00 kHz
Çözünürlük	0.01 kHz
Hassasiyet	± (ölçüm değerinin %0.2’si + 5 dijit)

Ölçüm Aralığı	0.0 ... 600.0 kHz
Çözünürlük	0.1 kHz
Hassasiyet	± (ölçüm değerinin %0.2’si + 5 dijit)

Ölçüm Aralığı	0.000 ... 6.000 MHz
Çözünürlük	0.001 MHz
Hassasiyet	± (ölçüm değerinin %0.2’si + 5 dijit)

Aşırı voltaj koruması: 1000 V AC/DC
Duyarlılık:
20 … 80% görev döngüsü ve <100 kHz frekans ile >2 Vrms
20 … 80% görev döngüsü ve >100 kHz frekans ile >5 Vrms

Görev Döngüsü
Ölçüm Aralığı	10.0 ... 90.0 %
Çözünürlük	0.1 %
Hassasiyet	± (ölçüm değerinin %1.2’si + 8 dijit)

Frekans aralığı: 40 ... 10 kHz; Darbe genliği
100 µs ... 100 mS arasında bir sürede ± 5 V

Kapasite
Ölçüm Aralığı	0.00 ... 60.00 nF
Çözünürlük	0.01 nF
Hassasiyet	± (ölçüm değerinin %3.0’ı + 20 dijit)

Ölçüm Aralığı	0.0 ... 600.0 nF
Çözünürlük	0.1 nF
Hassasiyet	± (ölçüm değerinin %3.0’ı + 8 dijit)

Ölçüm Aralığı	0.000 ... 6.000 µF
Çözünürlük	0.001 µF
Hassasiyet	± (ölçüm değerinin %3.0’ı + 8 dijit)

Ölçüm Aralığı	0.00 ... 60.00 µF
Çözünürlük	0.01 µF
Hassasiyet	± (ölçüm değerinin %3.0’ı + 8 dijit)

Ölçüm Aralığı	0.0 ... 600.0 nF
Çözünürlük	0.1 nF
Hassasiyet	± (ölçüm değerinin %3.0’ı + 8 dijit)

Ölçüm Aralığı	0 ... 6000 µF
Çözünürlük	1 µF
Hassasiyet	± (ölçüm değerinin %3.5’i + 20 dijit)

Ölçüm Aralığı	0.00 ... 60.00 mF
Çözünürlük	0.01 mF
Hassasiyet	Sadece referans için

Ölçüm Aralığı	0.0 ... 600.0 mF
Çözünürlük	0.1 mF
Hassasiyet	Sadece referans için

Aşırı voltaj koruması: 1000 A AC/DC

Sıcaklık Ölçümü K Tipi Termokupl (Bağlantısı)
Ölçüm Aralığı	-40.0 ... 600.0°C
Çözünürlük	0.1°C
Hassasiyet	± (ölçüm değerinin %1.5’i + 3°C)

Ölçüm Aralığı	600 ... 1000°C
Çözünürlük	1°C
Hassasiyet	± (ölçüm değerinin %1.5’i + 3°C)

Ölçüm Aralığı	-40.0 ... 600.0°F
Çözünürlük	0.1°F
Hassasiyet	± (ölçüm değerinin %1.5’i + 5.4°F)

Ölçüm Aralığı	600 ... 1800°F
Çözünürlük	1°F
Hassasiyet	± (ölçüm değerinin %1.5’i + 5.4°F)

Ölçüm Aralığı	245.0 ... 600.0 K
Çözünürlük	0.1 K
Hassasiyet	± (ölçüm değerinin %1.5’i + 3 K)

Ölçüm Aralığı	600 ... 1273 K
Çözünürlük	1 K
Hassasiyet	± (ölçüm değerinin %1.5’i + 3 K)

Aşırı voltaj koruması: 1000 A AC/DC

Diyot Testi
Test Akımı	<1.5 mA
Maksimum Voltaj	3.3 VDC

Diğer Teknik Özellikler
Depolama Alanı	16 grup, toplam 100.000 ölçüm değeri
Pens Çapı (Yatay)	38 mm
Pens Çapı (Dikey)	63 mm
Pens Ağzı	45 mm
Koruma	IP65
Arayüz	Bluetooth 4.0
Kirlilik Derecesi	2
Güvenlik Kategorileri	CAT IV 600 V, CAT III 1000 V, CAT II 1500 V
Maksimum Çalışma Yüksekliği	2000 m
Güç Kaynağı (Pil)	7.4 V, 1200 mAh Li-ion pil
Güç Kaynağı (Şarj Aleti)	Birincil: 100 ... 240 V AC, 50 ... 60 Hz İkincil: 12 V DC, 2 A

Şarj Aleti Fiş Bağlantısı	Avrupa, ABD, İngiltere, Çin
Pil Durumu Göstergesi	Mevcut
Otomatik Kapanma	Kapalı, 15, 30 ya da 60 dakika
Ekran	2.36" TFT
Ekran Frekansı	3 Hz
Referans Koşulları	18 ... 28 °C, <80% n.o, yoğuşmasız
Boyut	275 x 100 x 45 mm
Ağırlık	481 g

Teslimat İçeriği

1 x Pens Ampermetre PCE-CTI 10
1 x Adaptörlü K Tipi Termokupl
1 x Ölçüm Kablosu Çifti
1 x Pil
1 x Pil Şarj İstasyonu
1 x Taşıma Çantası
1 x Kullanım Kılavuzu
