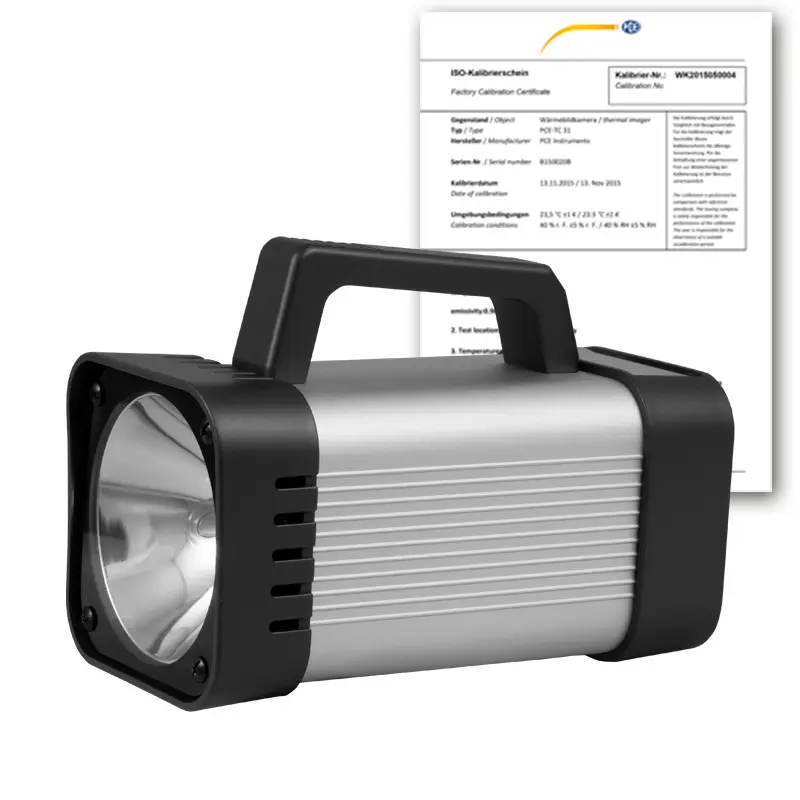

Takometre PCE-DSX 20-ICA ISO Kalibrasyon Sertifikası dahil

Sip.no.: PCE-DSX 20-ICA

EAN: 4250348725899

Aksesuar

Stroboskop için ISO Kalibrasyon Sertifikası

6.076,00 TL

Çeşitli Ölçüm Cihazları için Mini Tripod

636,00 TL

Alüminyum Tripod

2.516,00 TL

Stroboskop PCE-DSX 20 için Yedek Tüp

1.636,00 TL

Ürün Bilgisi

Takometre PCE-DSX 20

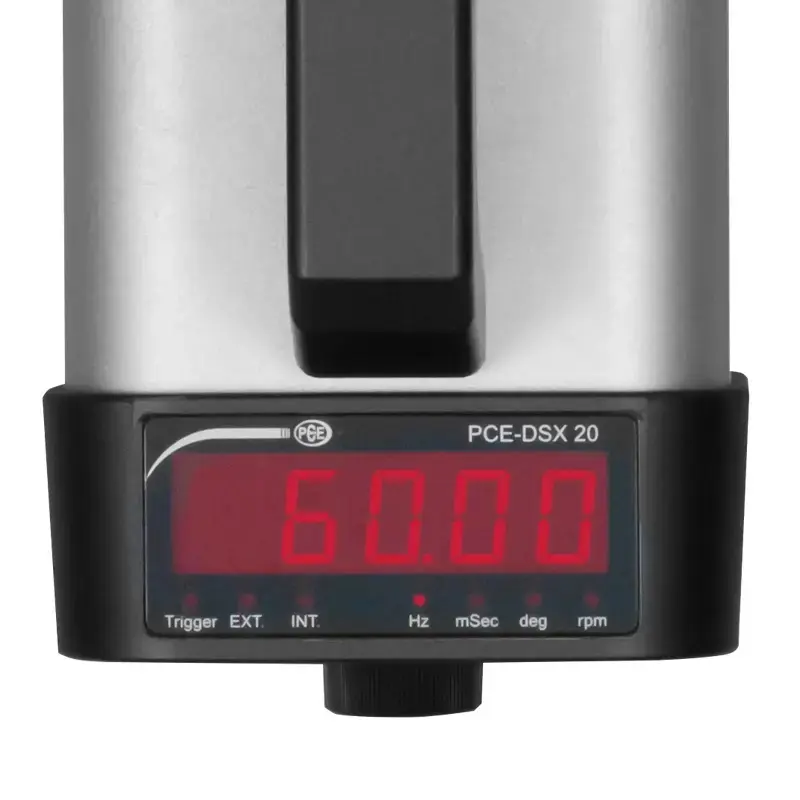

Taşınabilir / Profesyonel kullanım için / Parlak xenon flaş / LED ekran /

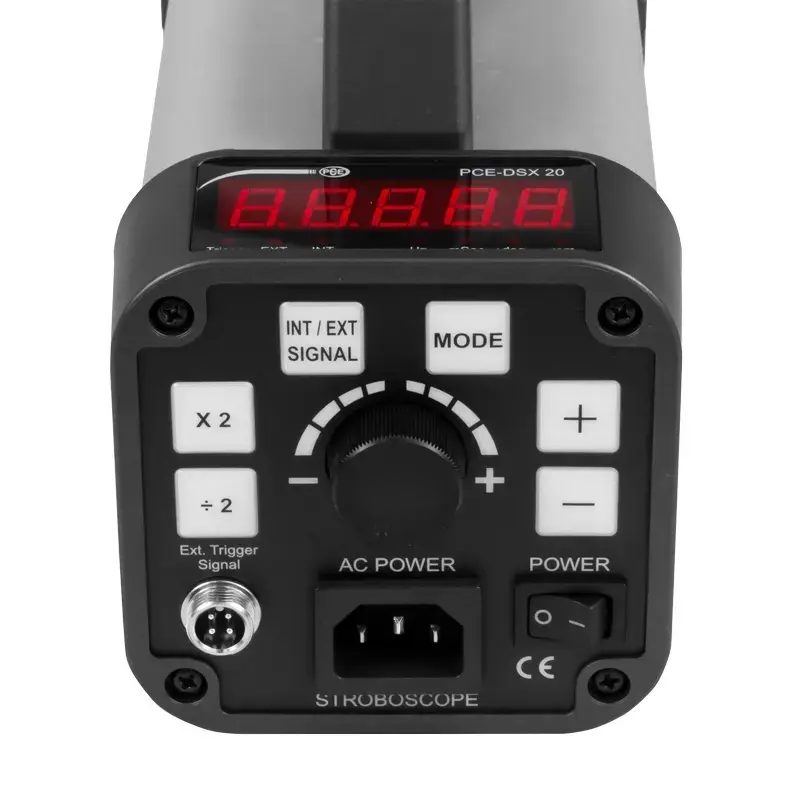

Harici tetikleme girişi / Tuş ve döner anahtar aracılığıyla ayar

Takometre PCE-DSX 20, genellikle dönme hızını ve titreşimleri ölçmek ya da hareketi gözlemlemek için kullanılır. Takometrenin hafif ve küçük boyutlarda bir tasarıma sahip olması ulaşılması zor yerlerde bile kullanılmasını sağlar. Takometre, kullanıcı için en iyi araçtır. Flaş hızı, takometredeki döner anahtar aracılığıyla ayarlanır ve takometrenin dijital ekranında görüntülenir. Takometre ile herhangi bir sorun olmadan sürekli kullanım mümkündür. Takometrede harici tetikleme ya da senkronizasyon sağlayan bir tetikleme girişi bulunur. Takometre, güç kablosu ile çalışır. Takometrede bulunan bir tuş aracılığıyla yarım ya da iki kat hız seçilebilir.

Uygulamalar:

Takometre, endüstriyel ekipman ve makine servis teknisyenleri ve bakım personelleri için ideal bir araçtır. Takometre ile hızı, senkronizasyonu kontrol edebilir, çıplak gözle görülemeyecek hataları inceleyebilirsiniz. Takometre, pek çok endüstriyel işlemde ve araştırma ve geliştirmede uzun yıllardır kullanılmaktadır. Takometrenin kullanıldığı alanlardan ve işlemlerden bazıları şunlardır:

- Bira fabrikaları ve maden suyu üreticilerinin dolum tesisleri ve etiketleme makineleri

- Kağıt ve baskı makineleri: Takometre burada 60 m/dk’dan daha yüksek hızlardaki kaydı tespit etmek için kullanılır. Takometre, titreşim gibi en küçük işlem hatalarının bile görselleştirilmesini sağlar. Takometre ile kağıt üzerindeki çok ince izlerin hata kaynağı tespit edilebilir.

- Tekstil fabrikalarındaki dokuma makineleri

- Otomotiv endüstrisi

- Yüksek hızlı makine ve motorlarda: Takometre hızı belirlemek için kullanılır. Bu, büyük ve yüksek hızlı motorların hızını proses kontrol sisteminden gelen verilerle ya da sürücüden elektriksel olarak gelen hız değeri ile kontrol etmeye ya da ayarlamaya yarar. Ayrıca, şaft mili eş merkezlilik açısından kontrol edilir. Bu nedenle, takometre, motorların, şaftların, kayışların, silindirlerin vb. incelenmesi için kullanılabilecek en iyi araçtır.

- İklimlendirme endüstrisindeki havalandırma sistemlerinde

- Çelik endüstrisinde şerit haddeleme tesislerinde

- Hareketli parçaların kullanıldığı her yerde ya da yüksek hacimli üretim işlemlerinde

Takometre kullanımında kazaların önlenmesine ilişkin not: Takometre ile görsel olarak durma noktasına getirilen tüm nesneler yüksek hızda hareket eder. Bu nedenle, her zaman güvenli bir mesafede durun ve test nesnesine dokunmayın.

Takometre kullanımına ilişkin genel bilgiler

Aşağıdaki resimler doğru değerler ya da en uygun hareketsiz görüntü elde etmek için takometrenin nasıl doğru kullanılacağını ya da çift hızın (110 rpm yerine 220 rpm) arkasındaki nedenin ne olduğunu gösterir. Burada sadece bir tahrik ve tahrik mili örneği ele alınsa da doğru prosedür genel olarak geçerlidir.

Sadece bir kayış tahrikini incelerken optik bir durma noktasına ulaşmak kolaydır (burada takometreyi ayarlayabileceğiniz belirgin bir nokta her zaman bulunabilir).

Takometre ile birden fazla V kayışını incelerken mümkünse makinenin onarımı ya da bakımı sırasında tüm kayışların üzerinde çalışma yönüne dik olarak bir tebeşirle tüm kayışlar boyunca bir referans çizgisi işaretlemelisiniz.

Şaft üzerinde ölçüm örneği:

İyi ya da en uygun şekilde ortalanmış pervaneli bir şaftla gerçek hız her zaman optik durma noktasında ölçülür. Ancak, pervanenin eksenel bir etkisi ya da dengesizliği söz konusu ise takometre ile hızın iki katı ölçülür. Bu durum, sahada çalışma sırasında sıklıkla yanlış değerlendirmelere yol açar.

Özellikler

- Hız: 50 ... 35000 RPM/FPM
- Harici tetikleme girişi
- Tuş ve döner anahtar aracılığıyla ayar
- Parlak ksenon flaş

Teknik Bilgiler

Fonksiyon	Flaş / Hız
Ölçüm Aralığı	50 ... 35000 RPM/FPM
Çözünürlük	<1000 PRM: 0.1 RPM <9999 RPM: 1 RPM <35000 RPM: 10 RPM
Hassasiyet	± (Ölçüm değerinin %0.05’i + 2 dijit)

Fonksiyon	Flaş Frekansı
Ölçüm Aralığı	0.833 ... 583.3 Hz
Çözünürlük	<599.9 RPM: 0.001 Hz <5999 RPM: 0.01 Hz <35000 RPM: 0.1 Hz
Hassasiyet	± (Ölçüm değerinin %0.05’i + 2 dijit)

Fonksiyon	Faz Kayması
Ölçüm Aralığı	0 ... 359°
Çözünürlük	1°
Hassasiyet	± (Ölçüm değerinin %0.1’i + 2 dijit)

Fonksiyon	Harici Tetikleme
Ölçüm Aralığı	0 ... 1200 ms
Çözünürlük	<1000 PRM: 0.1 RPM <9999 RPM: 1 RPM <35000 RPM: 10 RPM
Hassasiyet	± (Ölçüm değerinin %0.1’i + 2 dijit)

Harici Tetikleme Seviyesi	Yüksek: 2.5 ... 12 V Düşük: <0.8 V

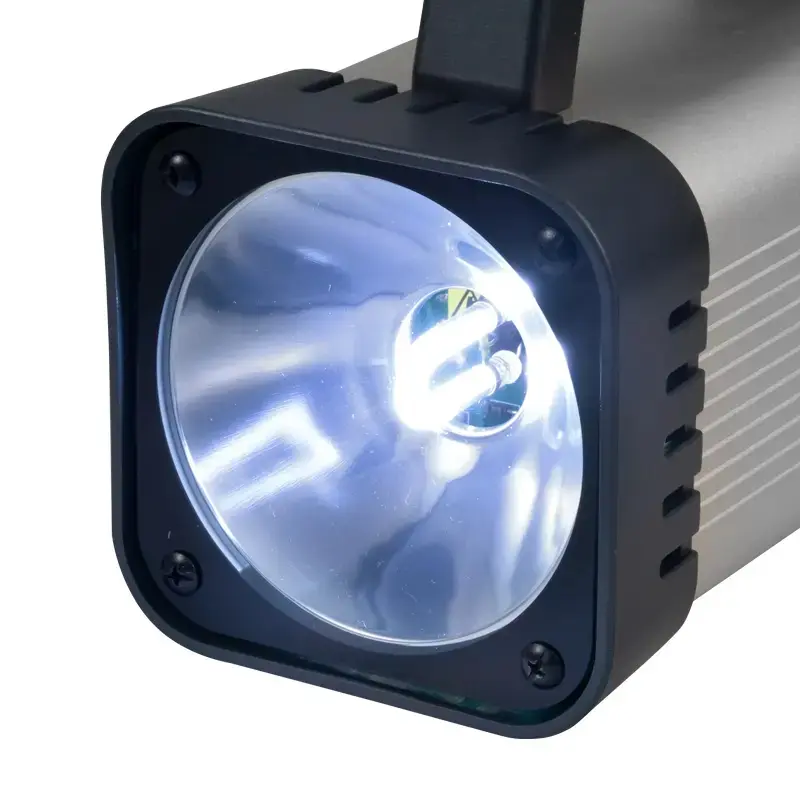

Lamba Türü	Xenon flaş
Flaş Tepki Süresi	10 ... 30 μs
Renk Sıcaklığı	6500 K
Flaş Çıkışı	8 Joule
Güç Kaynağı	PCE-DSX 20: 230 V AC 50/60 Hz PCE-DSX 20-US: 110 V AC 50/60 Hz

Güç Tüketimi	240 mA @ 3600 FPM
Çevre Koşulları	0 ... 50 °C, maks. %80 n.o
Boyut	230 x 110 x 150 mm
Ağırlık	Yaklaşık 1145 g

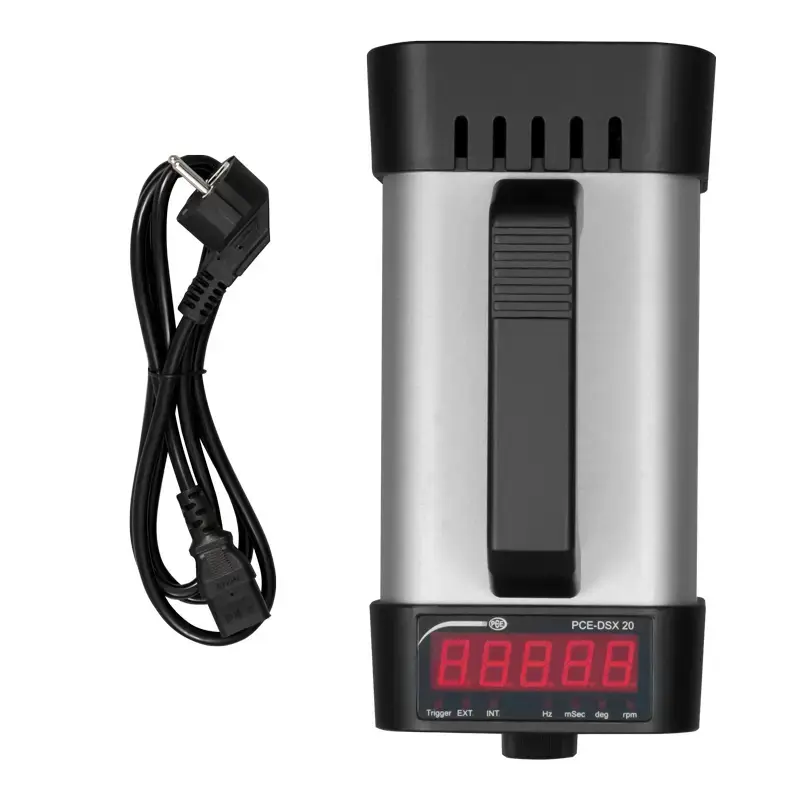

Teslimat İçeriği

1 x Takometre PCE-DSX 20-ICA,
1 x Fiş (tetikleme girişi için),
1 x Güç Kaynağı Kablosu,
1 x Kullanım Kılavuzu,
1 x ISO Kalibrasyon Sertifikası.
