15 kV test gerilimine kadar Tesisat Test Cihazı / Li-Ion pil / Tarih-saat göstergesi / Test zamanlayıcısı / Ayarlanabilir test gerilimi / Harici gerilim alarmı / Otomatik kapanma

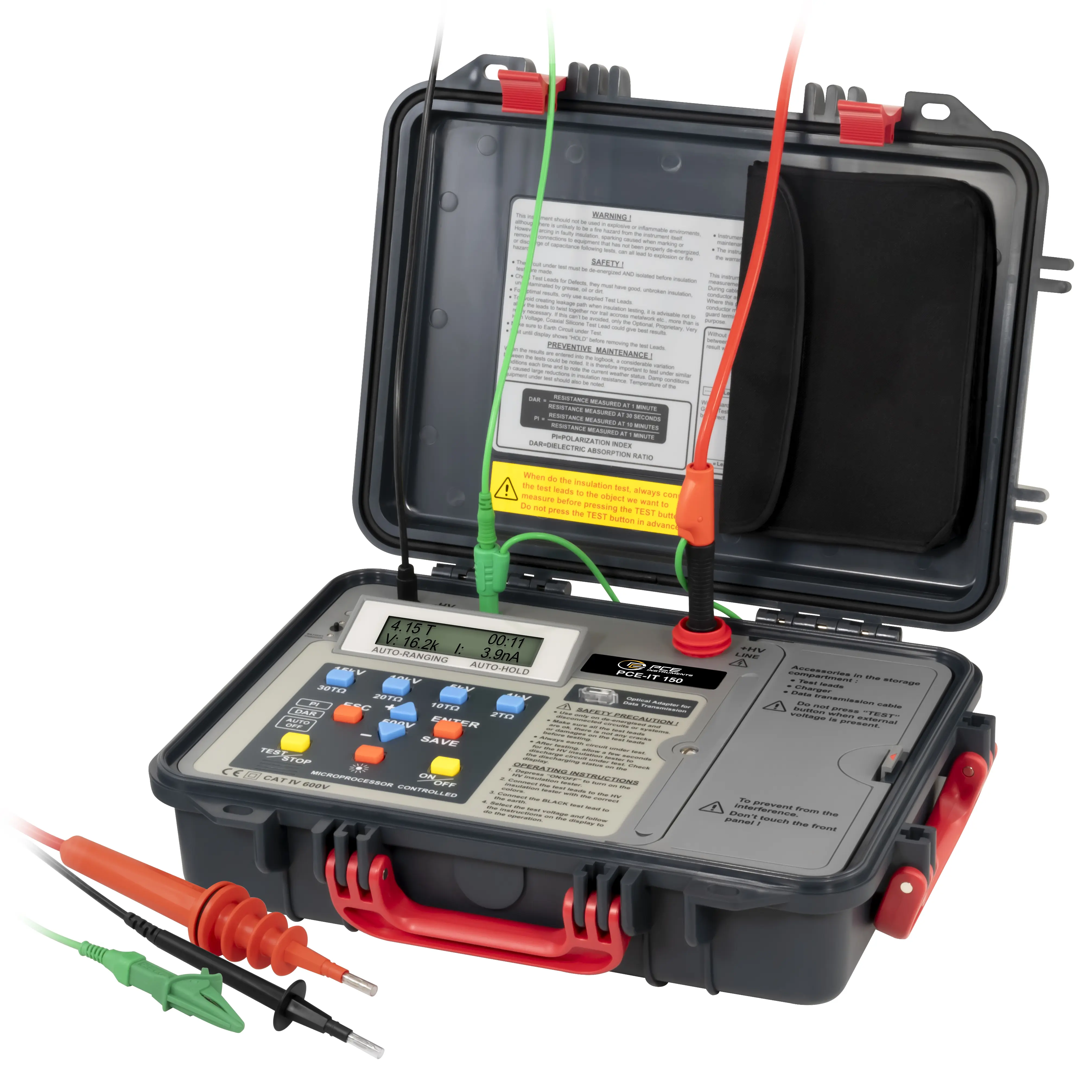

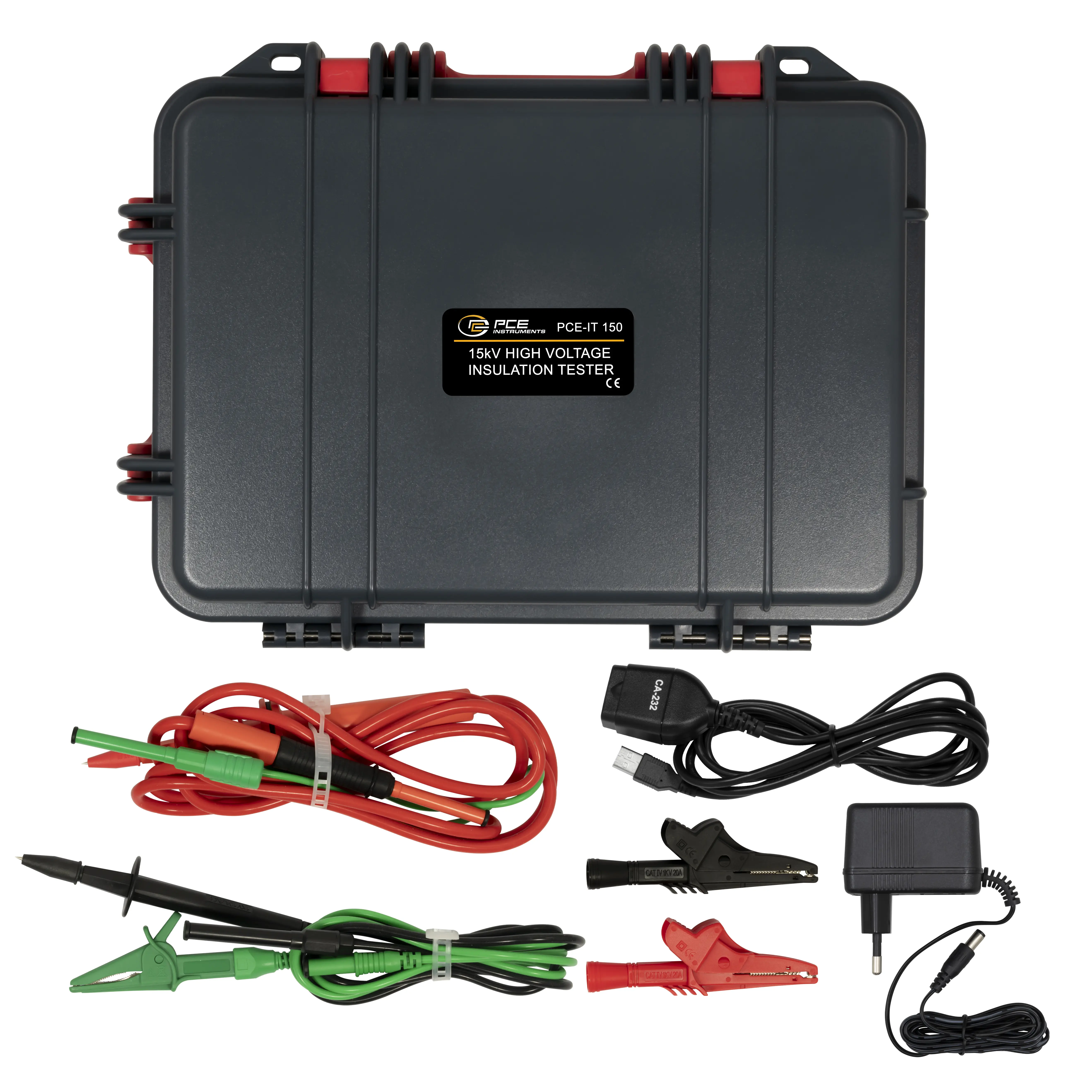

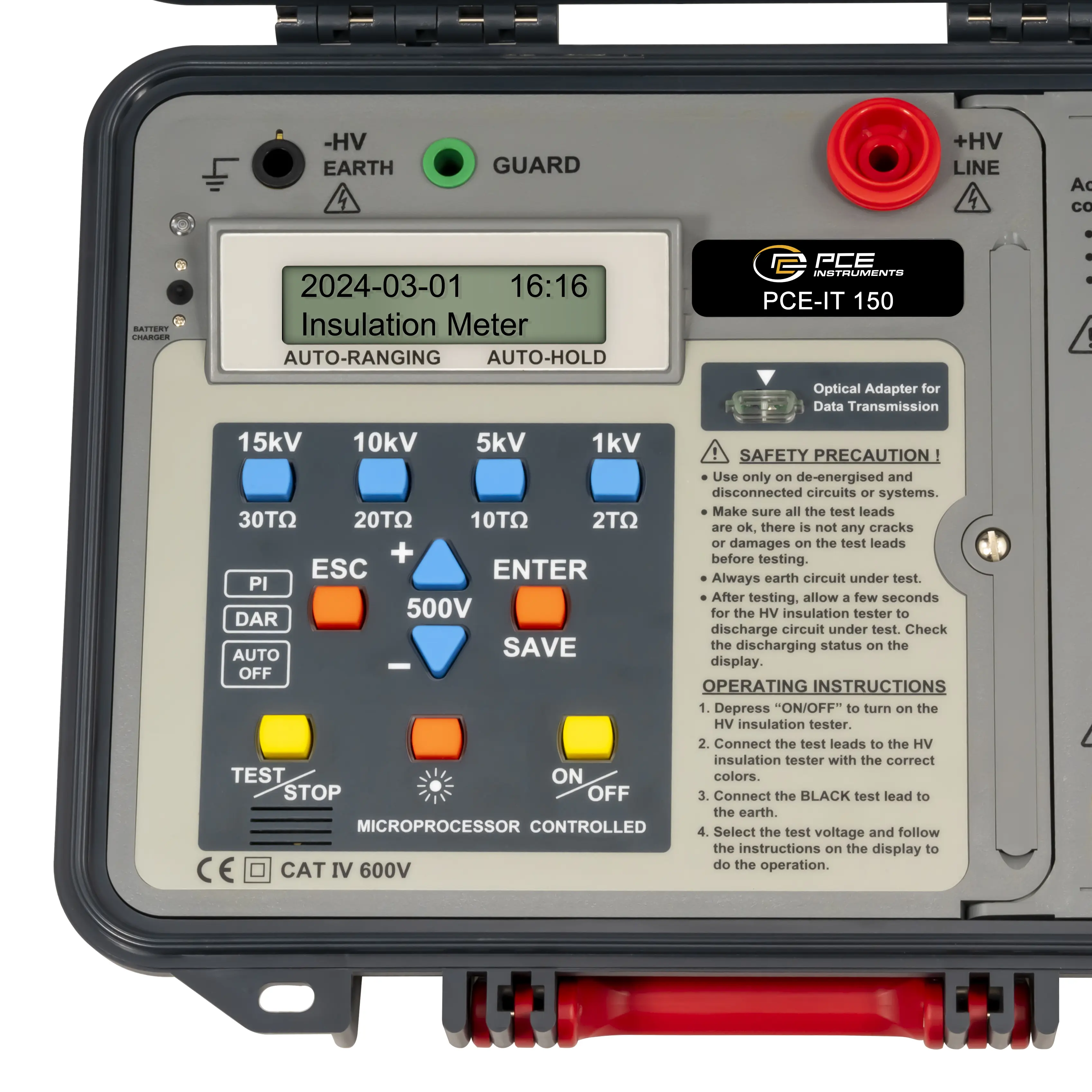

Tesisat Test Cihazı, 15 kV'a kadar test gerilimi ile yalıtım ölçümleri içindir. 0 ... 30 TΩ ölçüm aralığı ve diğer ölçüm fonksiyonları Tesisat test cihazını son derece çok yönlü hale getirir. Yaygın test gerilimleri için 4 hızlı seçim düğmesi ve gerilimi 500 V adımlarla ayarlama seçeneği. (PI), dielektrik soğurma oranı (DAR) ve 200 ölçüm için bir hafıza fonksiyonu dahil olmak üzere önceden yapılandırılmış teşhis testleri. Bunlar, Tesisat Test Cihazının çalıştırılmasını da sağlayan arayüz aracılığıyla yazılıma aktarılabilir. Tesisat Test Cihazı ayrıca 600 V'a kadar AC ve DC gerilimleri ölçmek için de kullanılabilir. Tesisat Test Cihazı, kapak kapalı olduğunda bile IP66 koruması sunan sağlam bir kasa içinde tedarik edilir.
Normal hizmet ömrü boyunca elektrik izolasyonu, bozulmasına yol açan çeşitli gerilimlere maruz kalır. Buna termal, mekanik ve kimyasal etkilerin yanı sıra nem de neden olur. İzolasyon uzun yıllar boyunca bu streslere dayanacak şekilde tasarlanmış olsa da, anormal stresler doğal yaşlanma sürecini yoğunlaştırabilir ve hizmet ömrünü önemli ölçüde kısaltabilir. Bu nedenle, hızlandırılmış bir yaşlanma sürecinin gerçekleşip gerçekleşmediğinin düzenli olarak kontrol edilmesi ve gerekirse etkilerin geri döndürülebilir olup olmadığının belirlenmesi tavsiye edilir.
DC Gerilim | |
Ölçüm Aralığı | 30 V ... 600 V |
Çözünürlük | 1 V |
Hassasiyet | ± (ölçüm değerinin %2’i ±3 Dijit) |
AC Gerilim | |
Ölçüm Aralığı | 30 V ... 600 V |
Çözünürlük | 1 V |
Hassasiyet | ± (ölçüm değerinin %2’i ±3 Dijit) |
İzolasyon Direnci | |
Ölçüm Aralığı | 0 GΩ ... 1 GΩ |
Çözünürlük | 0,001 GΩ |
Hassasiyet | ± (ölçüm değerinin %5’i +5 Dijit) |
İzolasyon Direnci | |
Ölçüm Aralığı | 1 GΩ ... 10 GΩ |
Çözünürlük | 0,01 GΩ |
Hassasiyet | ± (ölçüm değerinin %5’i +5 Dijit) |
İzolasyon Direnci | |
Ölçüm Aralığı | 10 GΩ ... 100 GΩ |
Çözünürlük | 0,1 GΩ |
Hassasiyet | ± (ölçüm değerinin %5’i +5 Dijit) |
İzolasyon Direnci | |
Ölçüm Aralığı | 100 GΩ ... 1 TΩ |
Çözünürlük | 1 GΩ |
Hassasiyet | ± (ölçüm değerinin %5’i +5 Dijit) |
İzolasyon Direnci | |
Ölçüm Aralığı | 1 TΩ ... 10 TΩ |
Çözünürlük | 10 GΩ |
Hassasiyet | ±%20 |
İzolasyon Direnci | |
Ölçüm Aralığı | 10 TΩ ... 30 TΩ |
Çözünürlük | 100 GΩ |
Hassasiyet | ±%20 |
Genel Teknik Bilgiler | |
Ölçüm Fonksiyonları | HOLD, PI, DAR |
Ekran Tipi | LCD Ekran |
Kayıt Şekli | Dahili Hafıza |
Kayıt Kapasitesi | 200 ölçüm |

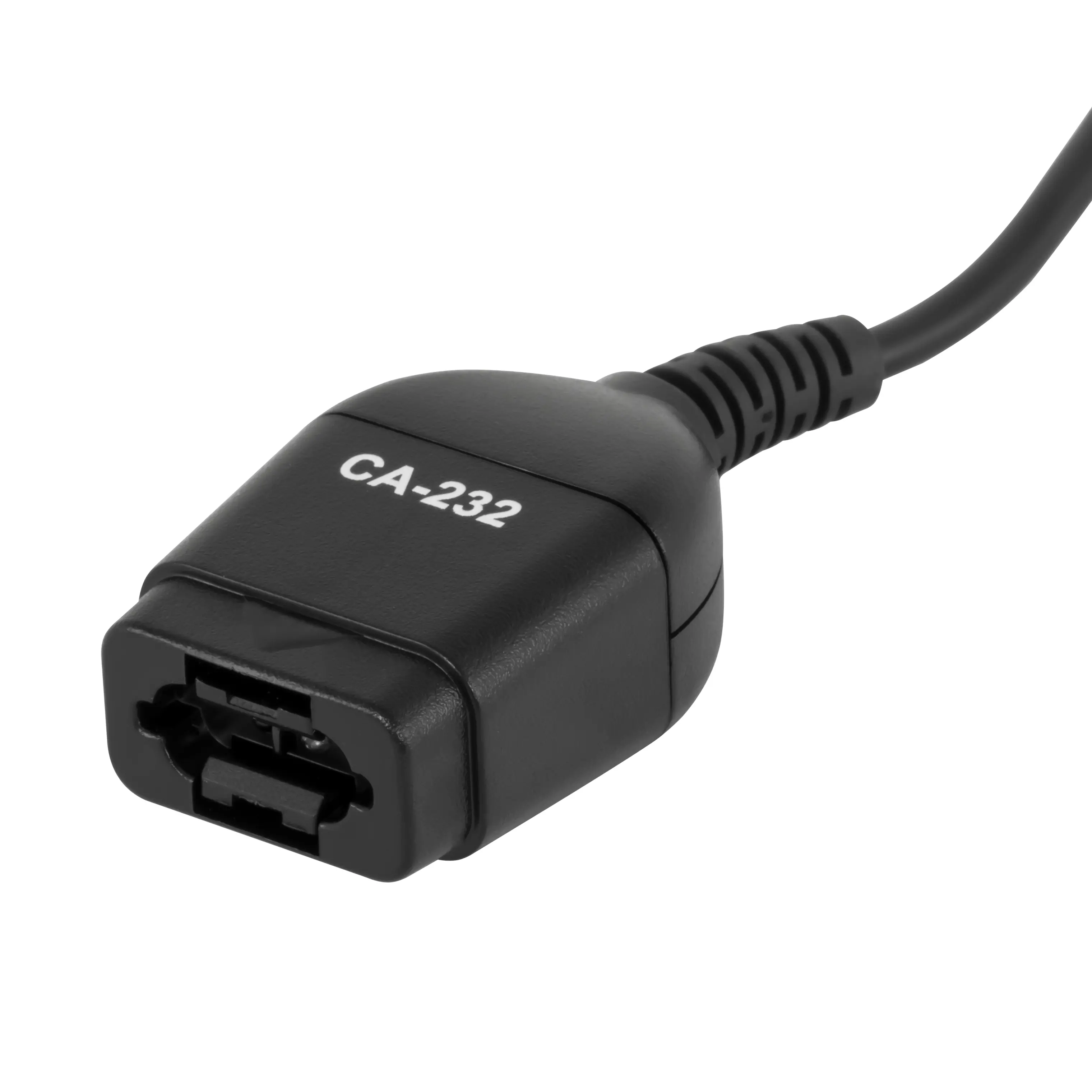

Arayüz | RS232 |
Otomatik Kapanma | 5 dak. |
Otomatik Kapanma Devre dışı | Hayır |
Test Gerilimi | 500 V … 15 kV |
Güvenlik Standardı | CAT IV 600V |
Menü Dili | İngilizce |
Koruma Sınıfı (Cihaz) | IP66 |
Koruma Sınıfı Ek Bilgi | Sadece kapalı kapak ile |
Güç Kaynağı | 100 ... 240 V | 50/60 Hz |
Fiş Tipi | Cihaz-Euro Fişi |
Ağırlık | 6362 g |
Boyutlar (U x G x Y) | 325 x 430 x 132 mm |
Çalışma Koşulları | 0 ... 40°C, %0 ... 85 n.o. |
Depolama Koşulları | 0 ... 40°C, %0 ... 85 n.o. |
Kapasite | 5200 mAh |
