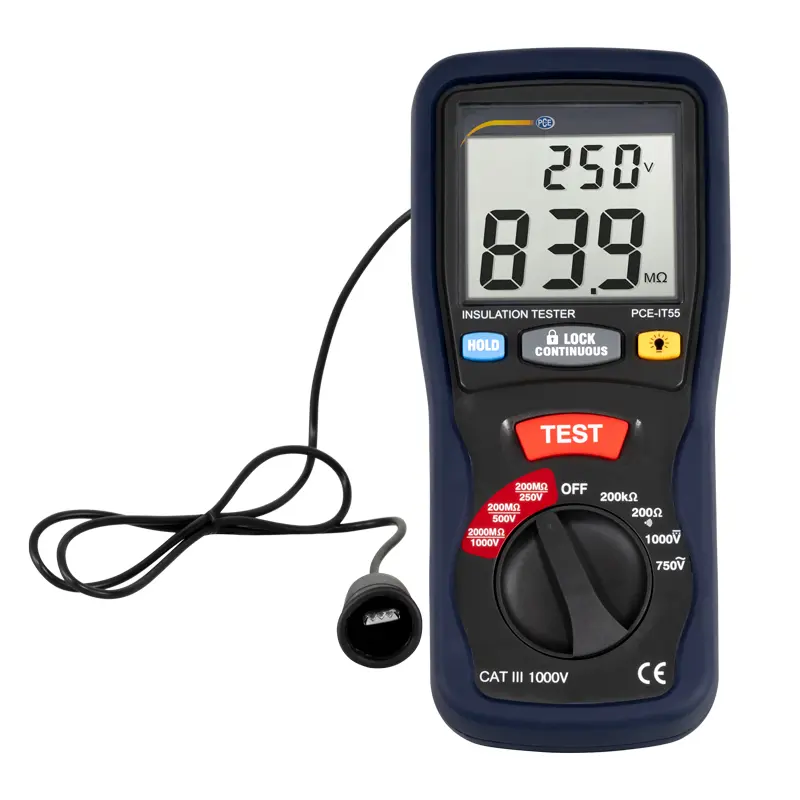

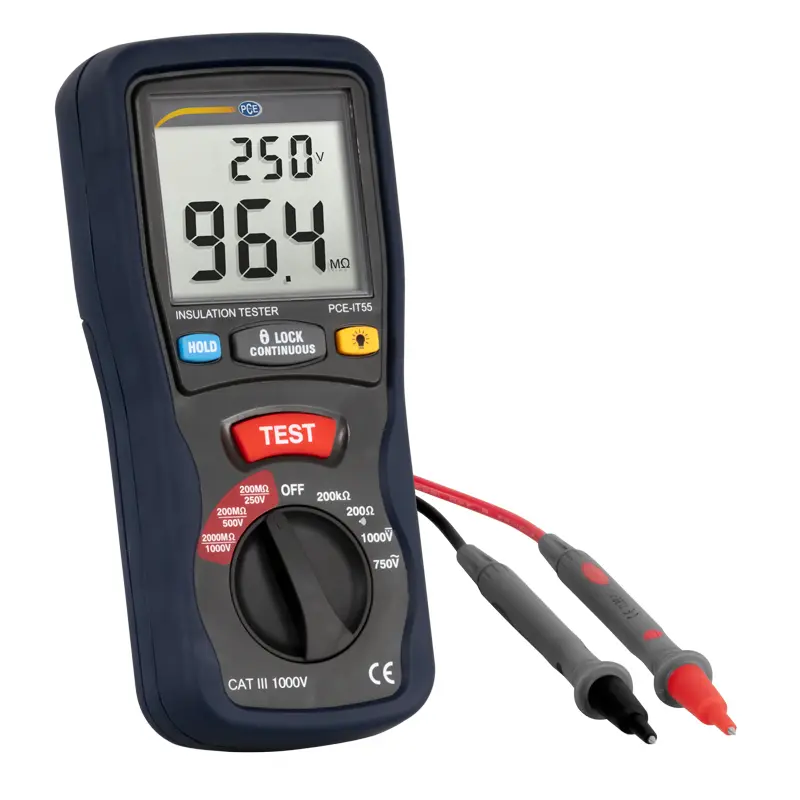

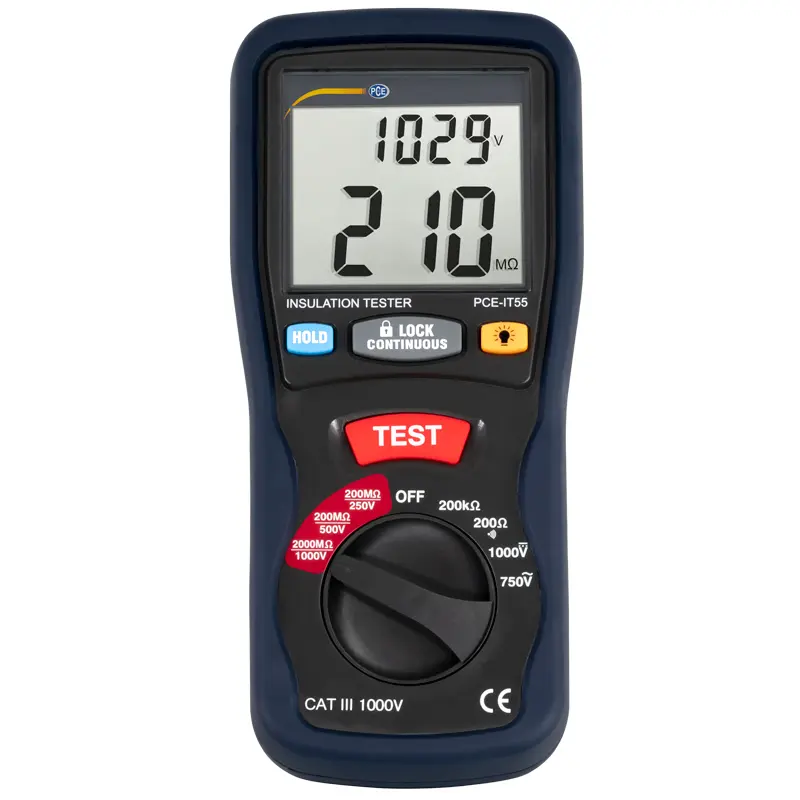

Tesisat Test Cihazı PCE-IT55
CAT III 1000V / 2000 MΩ’a kadar yalıtım direnci
Tesisat test cihazı PCE-IT55, maksimum 2000 MΩ’a (250, 500 ve 1000 V yardımcı voltaj için) kadar olan yalıtım direncini belirlemek için kullanılır. Tesisat test cihazı, maksimum 750 V / 1000 V’a kadar olan alternatif ve doğru akımları ve maksimum 2 kΩ’a kadar olan dirençleri ölçme imkanı da sunar. Tesisat test cihazına bip sesi entegre edilmiştir. Tesisat test cihazı PCE-IT55, DIN 57 411 bölüm 1 / VDE 0411 bölüm 1, elektronik cihazlar için koruyucu önlemler (IEC1010-1) ve DIN VDE 0143 (izolasyon test cihazı) gibi standartlarına uygundur.

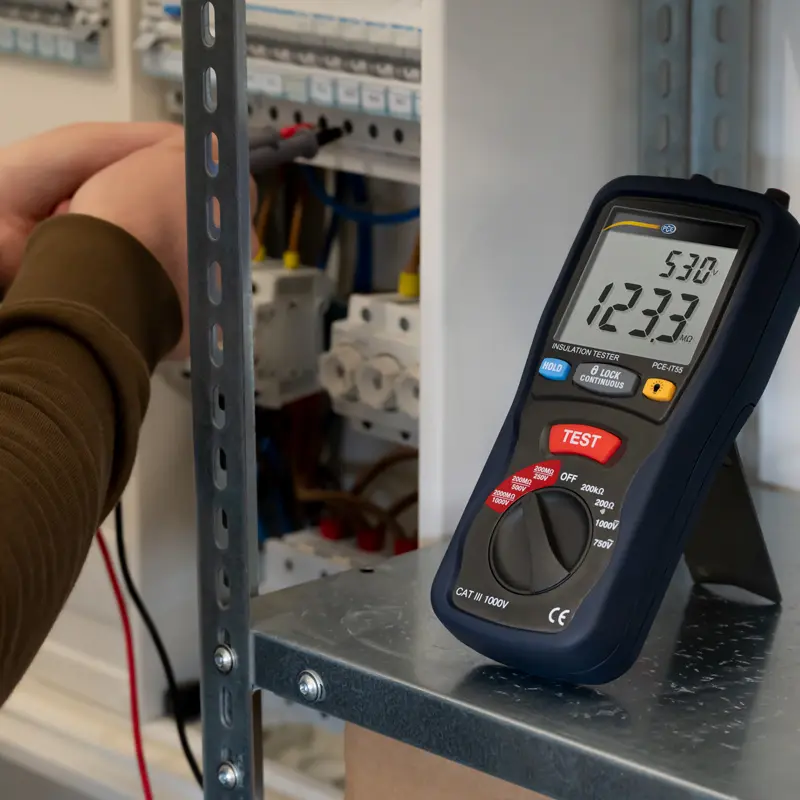

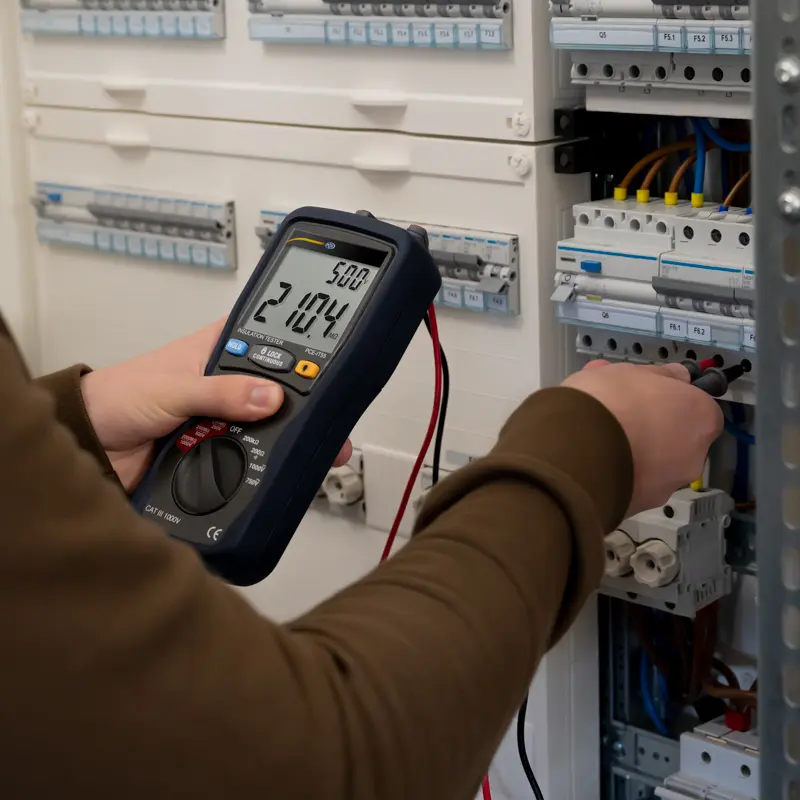

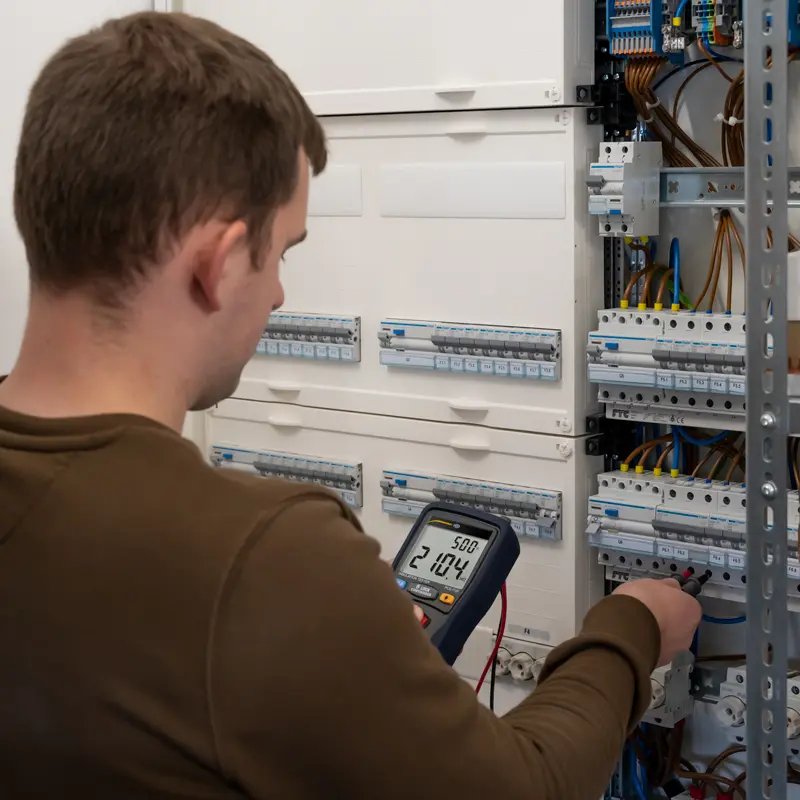

Tanım: izolasyon ölçümleri ile izolasyon durumu kontrol edilip değerlendirilir. Gerçekleştirilen ölçüm sırasında elde edilen ölçüm değeri, hatlarda, kablolarda ve elektrik tesisatlarında Ohm cinsinden yalıtım direncini ifade eder. Bu nedenle, yalıtım direnci, elektrik çarpmasına karşı koruma ve kaçak akımlardan kaynaklanan maddi hasarın önlenmesi için son derece önemlidir. Tesisat test cihazı, fabrikada kalibre edilmiş bir şekilde teslim edilir, ancak, isteğe bağlı olarak kalibre edilebilir ve ISO kalibrasyon sertifikası ile sertifikalandırılabilir (cihaz siparişi sırasında ya da yeniden kalibrasyon işleminde).
Ölçüm Aralığı | |
AC Voltaj | 0 … 750 V |
DC Voltaj | 0 … 1000 V |
Direnç | 0 … 200 Ω / 200 … 2000 Ω |
Yalıtım Direnci | 0 … 200 MΩ / 200 … 2000 MΩ |
Çözünürlük | |
AC Voltaj | 1 V |
DC Voltaj | 1 V |
Direnç | 0.1 Ω / 1 Ω |
Yalıtım Direnci | 100 kΩ … 1 MΩ |
Hassasiyet | |
AC Voltaj | ±1.2% ± 10 dijit |
DC Voltaj | ±0.8% ± 3 dijit |
Direnç | ±1.0% ± 2 dijit |
Yalıtım Direnci | ±3.5% ± 5 dijit |
Test Voltajı | 250 V – 200 MΩ |
Süreklilik Testi | Bip sesi: ≤40 Ω, test akımı ≤ 200 mA |
Güç Kaynağı | 6 x 1.5 V AA pil |
Çevre Koşulları | 0 … 40 °C, <80% n.o |
Standartlar | IEC1010-1, CAT III 1000 V |
Boyut | 200 x 92 x 50 mm |
Ağırlık | 700 g |
|
