- 6 ölçüm parametresi
- İzolasyon direnci
- Toprak direnci
- Döngü empedansı
- Gerilim / frekans
- Düşük empedans ölçümü
- RCD testiKalibrasyon sertifikaları müşteri için özel olarak düzenlenir ve iade edilemez.

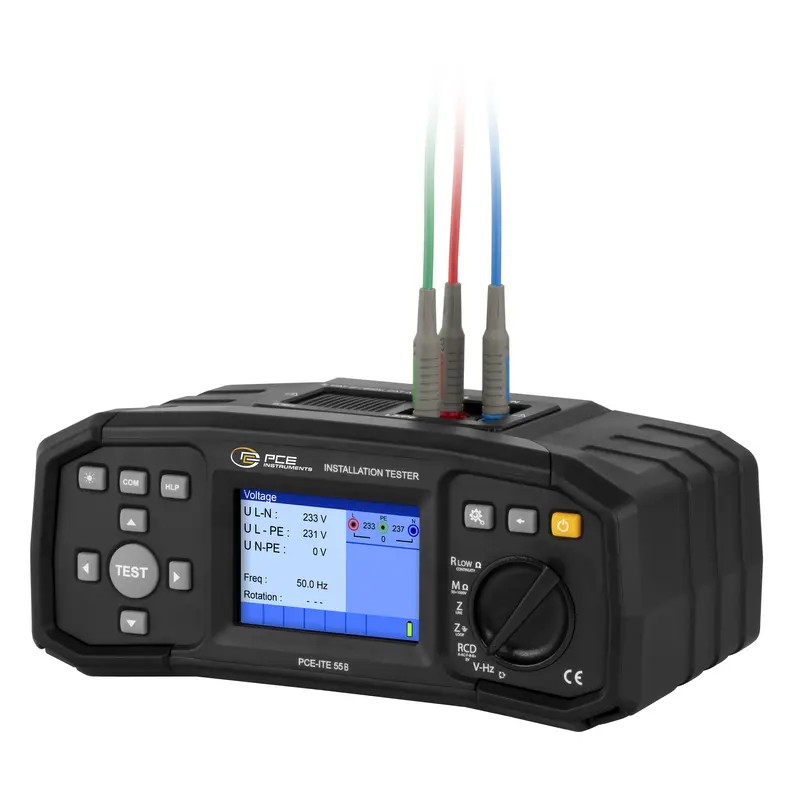

Tesisat Test Cihazı PCE-ITE 55B
Taşıma kayışlı / Sabit tesisatların hızlı testi / İzolasyon direnci / Arıza döngü empedansı /
Değiştirilebilir test gerilimleri ve kaçak akımlar / Menü dili olarak Almanca ve İngilizce
Tesisat test cihazı PCE-ITE 55B, EN 61557 ve DIN VDE 0100 standartlarına uygun olarak elektrik güvenliğini test etmek için uygun olan çok yönlü bir ölçüm cihazıdır. Tesisat test cihazı, elektrik tesisatlarını test etmek ve değerlendirmek için özel olarak tasarlanmış pek çok fonksiyon sunar. Tesisat test cihazı, akım taşıyan parçalar ile toprak arasındaki izolasyon direncinin hassas bir ölçümünü gerçekleştirebilir. RCD testi ile A tipinin yanı sıra AC, B, B+ ve F kontrollü kaçak akım devre kesicileri verimli bir şekilde test edilebilir. Bu, hayati önem taşıyan bu koruyucu cihazların düzgün çalışmasını sağlar.

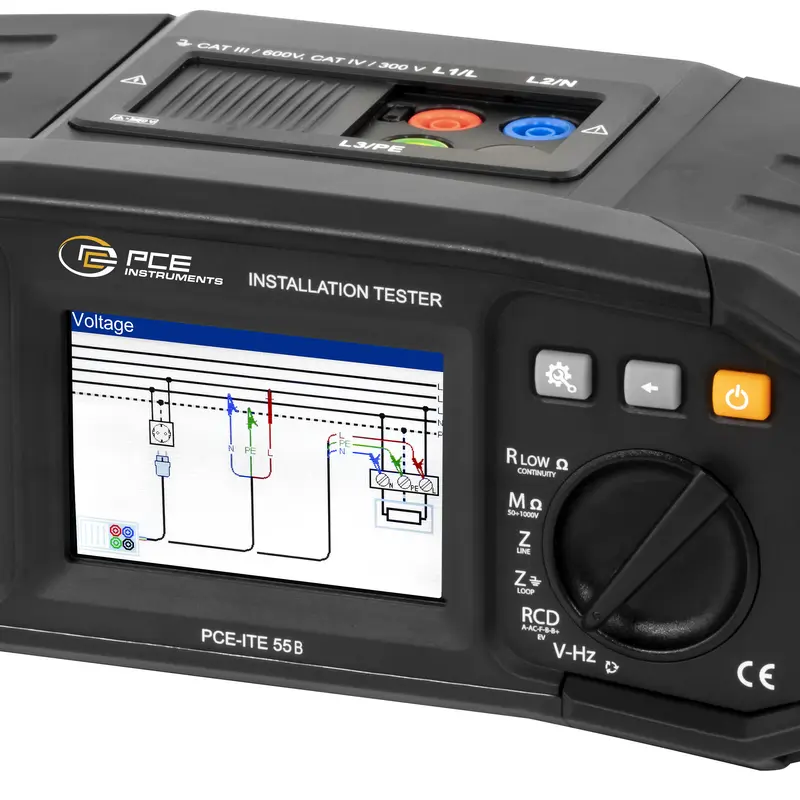

Tesisat test cihazı, kaçak akım durumunda bağlantının güvenli bir şekilde kesilmesini sağlamak için yeterli direncin mevcut olduğundan emin olmak üzere döngü direncinin hızlı ve hassas bir şekilde ölçülmesini sağlar. Buna ek olarak, koruyucu iletken direncinin ölçümü iletkenlerin ve bağlantıların sürekliliğinin kontrol edilmesini mümkün kılar. Kablo tesisatının grafiksel gösterimi, kullanıcının ölçümleri doğru bir şekilde gerçekleştirmesine yardımcı olur.

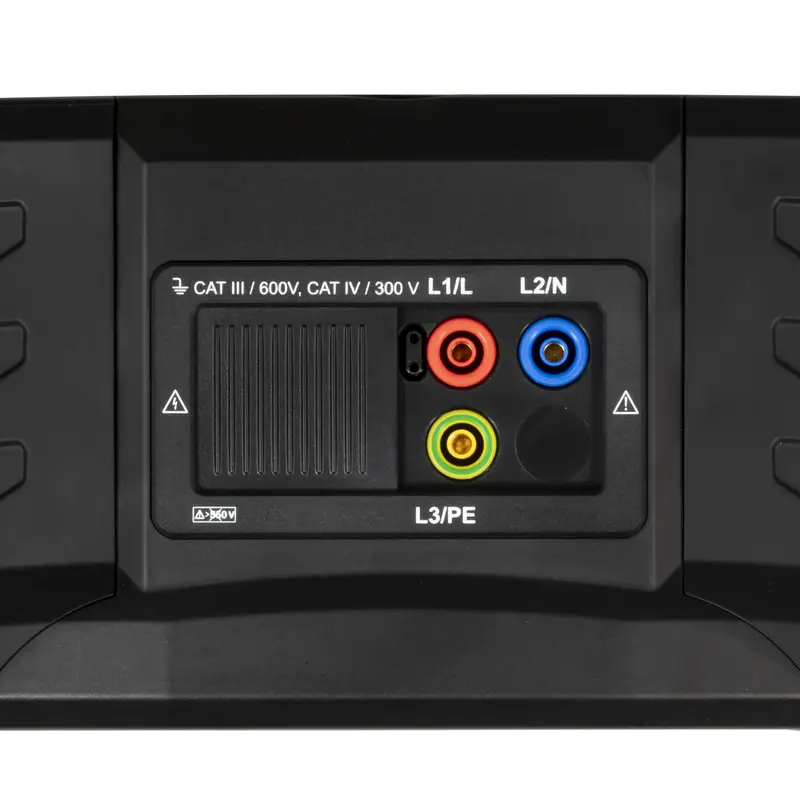

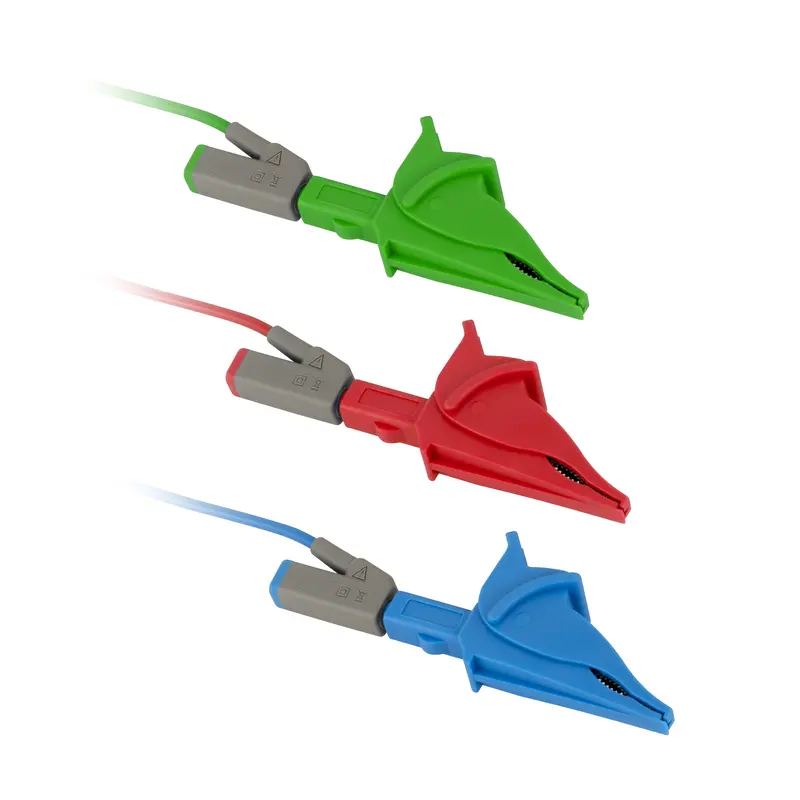

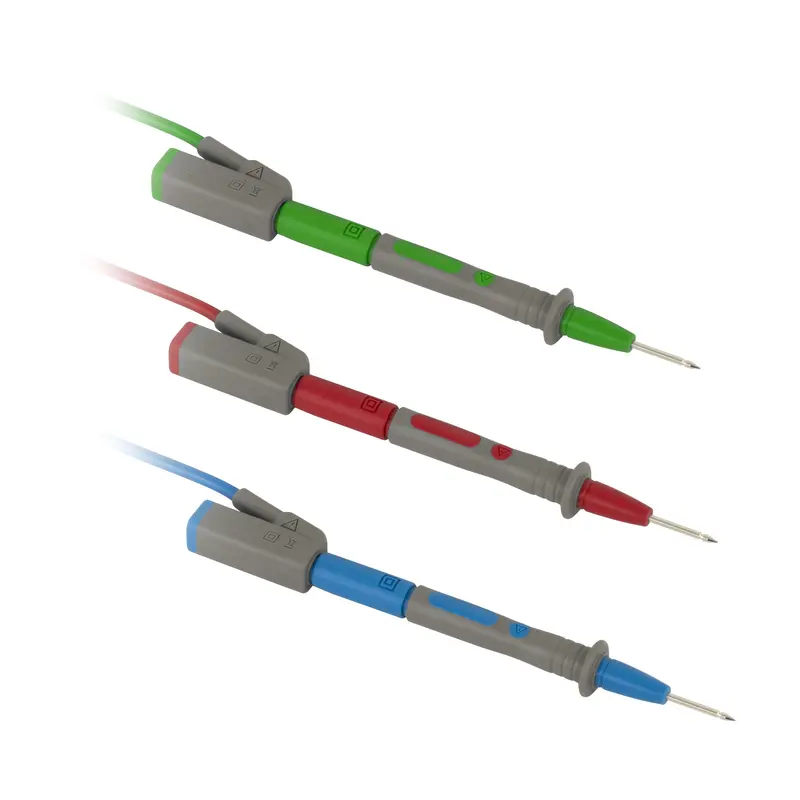

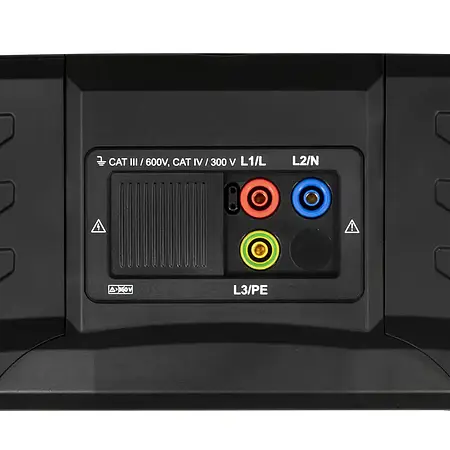

Tesisat test cihazındaki ekranın parlaklığı 4 seviyede ayarlanabilir. Ayarlanabilir bir alarm sesi, herhangi bir arıza veya sınır değerinin aşılması durumunda uyarı verir. Tesisat test cihazının ayarlanabilir kapanma süresi, pillerin istem dışı deşarj olmasını önlemek için kullanılabilir. Tesisat test cihazı, CAT III / 600 V ve CAT IV / 300 V özel gereksinimlerini karşılayan test uçlarıyla birlikte verilir.
Tesisat test cihazı, farklı ortamların gereksinimlerini karşılamak için kullanıcı dostu bir arayüz, net ekran öğeleri ve sağlam bir tasarım sunar. Tesisat test cihazı, uluslararası standartlara uyarak elektrik tesisatlarının en yüksek endüstri standartlarına göre güvenli ve güvenilir bir şekilde değerlendirilmesini mümkün kılar.
Opsiyonel EVSE test adaptörlerimiz ile testler elektrikli araçlar için wallbox ve şarj istasyonları üzerinde de gerçekleştirilebilir.
AC Gerilimi AC | ||
Ölçüm Aralığı | 0 V ... +550 V | |
Çözünürlük | 1 V | |
Hassasiyet | ±(Ölçüm değerinin %2’si + 2 dijit) | |
İzolasyon Direnci | ||
Test Gerilimi DC | 50 V | |
Ölçüm Aralığı | 0.1 M Ω ... +80 M Ω | |
Çözünürlük | 0.001 MΩ (0.100 ... 1.999) | |
Hassasiyet | ±(Ölçüm değerinin %5’i + 3 dijit) | |
İzolasyon Direnci | ||
Test Gerilimi DC | 100 V, 250 V | |
Ölçüm Aralığı | 0.1 M Ω ... +199.9 M Ω | |
Çözünürlük | 0.001 MΩ (0.100 ... 1.999) | |
Hassasiyet | ±(Ölçüm değerinin %5’i + 3 dijit) | |
İzolasyon Direnci | ||
Test Gerilimi DC | 500 V, 1000 V | |
Ölçüm Aralığı | 0.1 M Ω ... +199.9 M Ω | |
Çözünürlük | 0.001 MΩ (0.100 ... 1.999) | |
Hassasiyet | ±(Ölçüm değerinin %2’si + 3 dijit) | |
İzolasyon Direnci | ||
Test Gerilimi DC | 500 V, 1000 V | |
Ölçüm Aralığı | +200 M Ω ... +999 M Ω | |
Çözünürlük | 1 MΩ | |
Hassasiyet | ±(Ölçüm değerinin %10’u) | |
Süreklilik Testi | ||
Ölçüm Aralığı | 0.1 Ω ... +20 Ω | |
Çözünürlük | 0.01 Ω | |
Hassasiyet | ±(Ölçüm değerinin %3’ü + 3 dijit) | |
Süreklilik Testi | ||
Ölçüm Aralığı | +20 Ω ... +1999 Ω | |
Çözünürlük | 0.1 Ω (20.0 Ω ... 99.9 Ω) | |
Hassasiyet | ±(Ölçüm değerinin %5’i) | |
Empedans | ||
Ölçüm Aralığı | 0.25 Ω ... +9999 Ω | |
Çözünürlük | 0.01 Ω (0.20 ... 19.99) | |
Hassasiyet | ±(Ölçüm değerinin %5’i + 5 dijit) | |
Frekans | ||
Ölçüm Aralığı | +10 Hz ... +499.9 Hz | |
Çözünürlük | 0.1 Hz | |
Hassasiyet | %0.2 + 1 dijit | |
Genel Teknik Özellikler | ||
Ekran Türü | TFT renkli ekran | |
Ekran Boyutu | 3.3 inç | |
Standart(lar) | EN 61557, DIN VDE 0100 | |
Çalışma Süresi | 15 saat | |
Ayarlanabilir Otomatik Kapanma | 0.5 ... 60 dakika | |
Devre Dışı Bırakılabilir Otomatik Kapanma | Var | |
RCD Test Akımı Karakteristiği | A, AC, B, B+, F | |
RCD Tetikleme Akımı | 650 mA, 500 mA, 30 mA, 6 mA, 300 mA, 10 mA, 1000 mA, 100 mA | |
RCD Tetikleme Süresi | 0 ... 500 ms | |
Temas Gerilimi | 0 ... 99.9 V | |
Menü Dili | Almanca, İngilizce | |
Koruma Sınıfı (Cihaz) | IP42 | |
Güç Kaynağı | Pil, güç adaptörü | |
Ağırlık | 1300 g | |
Ağırlık (Teslimat İçeriği ile Birlikte Cihazın Ağırlığı) | 2165 g | |
Ağırlık (Teslimat İçeriği ve Dış Ambalajı ile Birlikte Cihazın Ağırlığı) | 2300 g | |
Boyut (U x G x Y) | 250 x 135 x 107 mm | |
Çalışma Koşulları | 0 ... 40°C , %95 n.o | |
Depolama Koşulları | -10 ... +70°C , %90 n.o |
