VDE Test Cihazı PCE-ET 5000

Sip.no.: PCE-ET 5000

EAN: 4250348719126

Ürün Bilgisi

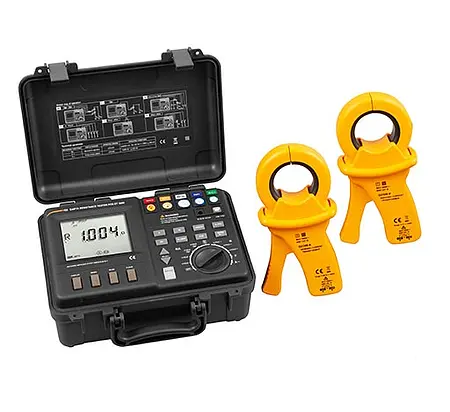

VDE Test Cihazı PCE-ET 5000
Hafıza / Pil ile mobil kullanım / Direnç ölçümü / Koruma iletkeni testi / Görsel bağlantı yardımı /
Paratoner testi / Arka aydınlatma / Girişim voltajı, girişim frekansı ve girişim akımı testi

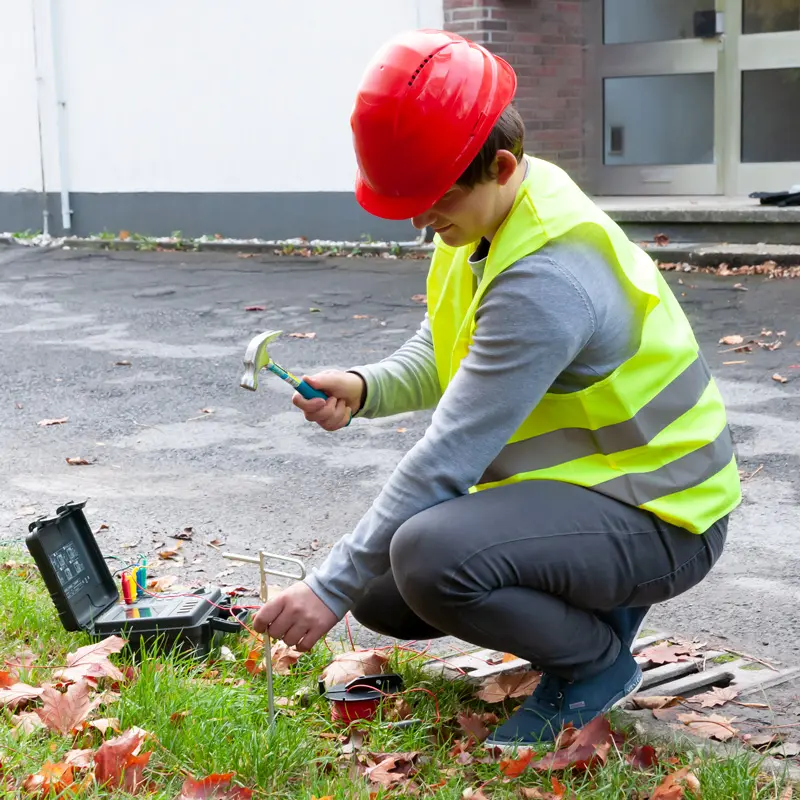

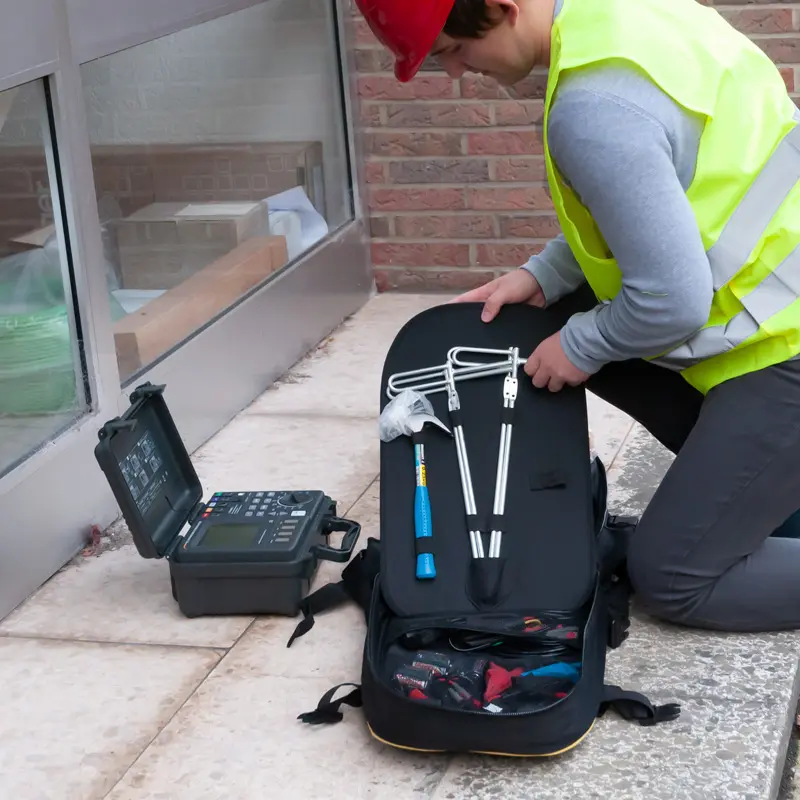

VDE test cihazı PCE-ET 5000, çok yönlü bir direnç ölçüm cihazıdır. VDE test cihazı ile pek çok direnç ölçümü gerçekleştirilebilir. Böylece, VDE test cihazı ile 2 ya da 4 kutuplu uygulamaların normal direnç ölçümü de yapılabilir. Bunun haricinde, topraklama direnci de belirlenebilir. Topraklama direnci ölçümü için gerekli topraklama çubuğu teslimat içeriğine dahildir. Topraklama çubuğu, 20 metre uzunluğundaki kablo ile VDE test cihazına bağlanabilir.

Bir diğer önemli ölçüm fonksiyonu da paratoner direnci ölçümüdür. Bu ölçüm, okullar ve üniversite binaları gibi yapılarda paratoner kontrolü için kullanılır ve olası bir yıldırımın doğrudan toprağa iletilmesi açısından önemlidir. Bu nedenle, VDE test cihazı, paratoner çubuğunun toprağa doğru şekilde bağlanıp bağlanmadığını ve bir yıldırımı toprağa yönlendirmek için doğru direnç değerine sahip olup olmadığını belirlemek amacıyla kullanılabilir.

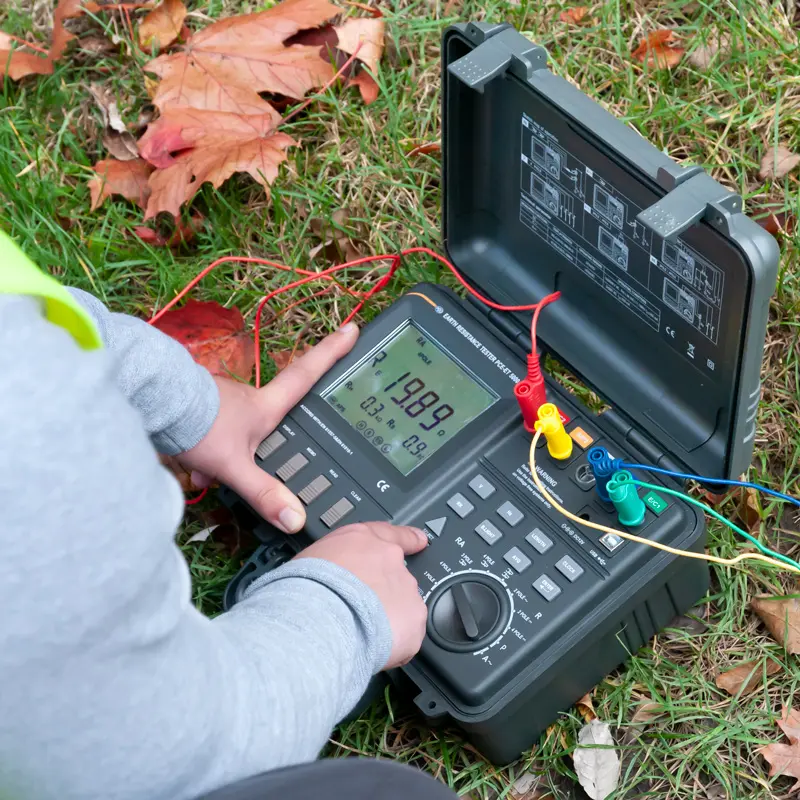

Ölçümün doğru olmasını sağlamak için VDE test cihazında ölçüm bağlantısı tespiti bulunur. Kullanıcı VDE test cihazını istenilen ölçüm fonksiyonuna ayarladıktan sonra kullanılacak bağlantılar yanar. Kullanıcının yanlış bir bağlantı seçmesi durumunda VDE test cihazı sesli ve görsel bir sinyal üretir ve bağlantı doğru yapılıncaya kadar ölçüme başlanmaz. Böylece, hatalı ölçümler büyük ölçüde kısıtlanmış olur. VDE test cihazı PCE-ET 5000’in hafızası sayesinde ölçüm verileri bilgisayara aktarılabilir ve ölçümden sonra değerlendirilebilir.

Özellikler

- Pil ile mobil kullanım

- Bilgisayarda daha sonraki analizler için veri depolama

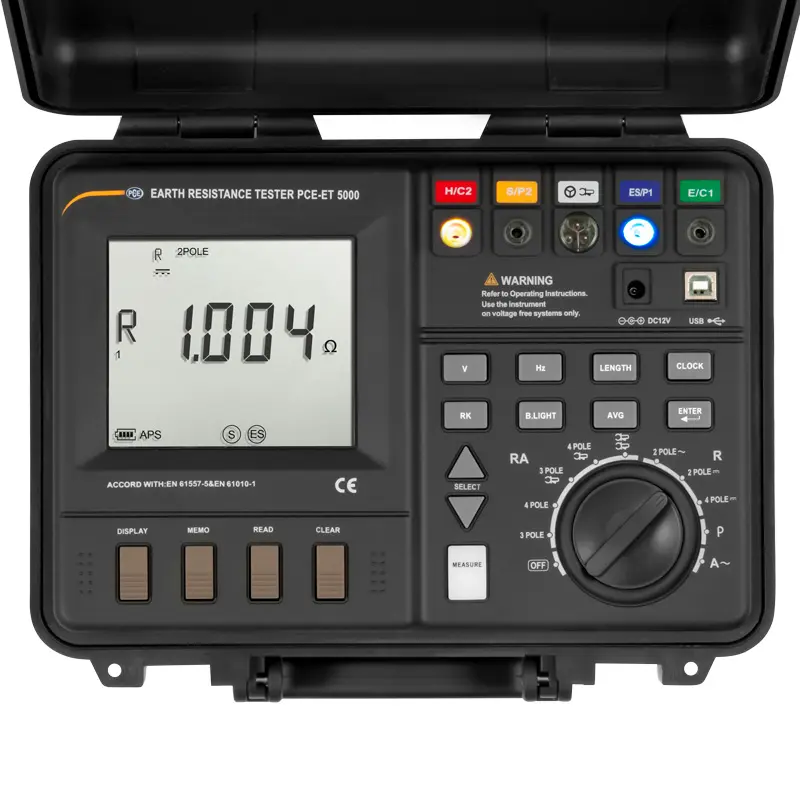

- Kolay kullanım için görsel bağlantı yardımı

- Ölçüm hattı yanlış bağlandığında alarm oluşur

- Doğrudan ve dolaylı direnç ölçümü

- Girişim akımı, girişim voltajı, girişim frekansı

Teknik Bilgiler

3 Kutuplu Topraklama Direnci
Test Voltajı	20, 48 V AC
Test Frekansı	94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC
Kısa Devre Akımı	250 mA
Test Süresi	26 saniye
Prob Direnci Rs	<100 kΩ
Yardımcı Topraklama Direnci Rh	<100 kΩ
Çözünürlük	0.001 Ω
Ölçüm Aralığı Re	0.02 Ω ... 300 kΩ
Hassasiyet	± (5% + 10 dijit)
Parazit Gerilimi (Ust)	< 24 V
Parazit Frekansı (Fst)	16 ... 400 Hz

Hassasiyet, 0 ... 28°C, < 80% n.o (yoğuşmasız) bir ortamda garanti edilir. Tepki süresi < 15 saniye (Ortalama fonksiyonu kapalıyken ölçüm başladıktan sonra belirtilen hassasiyete ulaşmak için gereken süre.)

4 Kutuplu Topraklama Direnci
Test Voltajı	20, 48 V AC
Test Frekansı	94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC
Kısa Devre Akımı	250 mA
Test Süresi	30 saniye
Prob Direnci Rs	< 100 kΩ
Yardımcı Topraklama Direnci Rh	< 100 kΩ
Çözünürlük	0.001 Ω
Ölçüm Aralığı Re	0.02 Ω ... 300 kΩ
Hassasiyet	± (5% + 10 dijit)
Parazit Gerilimi (Ust)	< 24 V
Parazit Frekansı (Fst)	16 ... 400 Hz

Hassasiyet, 0 ... 28°C, < 80% n.o (yoğuşmasız) bir ortamda garanti edilir. Tepki süresi < 25 saniye (Ortalama fonksiyonu kapalıyken ölçüm başladıktan sonra belirtilen hassasiyete ulaşmak için gereken süre.)

Akım Pensi ile 3 Kutuplu Topraklama Direnci
Test Voltajı	20, 48 V AC
Test Frekansı	94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC
Kısa Devre Akımı	250 mA
Test Süresi	26 saniye
Prob Direnci Rs	< 100 kΩ
Yardımcı Topraklama Direnci Rh	< 100 kΩ
Çözünürlük	0.001 Ω
Ölçüm Aralığı Re	0.02 Ω ... 20 kΩ
Hassasiyet	± (5% + 10 dijit)
Parazit Gerilimi (Ust)	< 24 V
Parazit Frekansı (Fst)	16 ... 400 Hz

Hassasiyet, 0 ... 28°C, < 80% n.o (yoğuşmasız) bir ortamda garanti edilir. Tepki süresi < 25 saniye (Ortalama fonksiyonu kapalıyken ölçüm başladıktan sonra belirtilen hassasiyete ulaşmak için gereken süre.) Akım pensindeki akım çok düşük ise ölçüm iptal edilebilir.

Akım Pensi ile 4 Kutuplu Topraklama Direnci
Test Voltajı	20, 48 V AC
Test Frekansı	94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC
Kısa Devre Akımı	250 mA
Test Süresi	26 saniye
Prob Direnci Rs	< 100 kΩ
Yardımcı Topraklama Direnci Rh	< 100 kΩ
Çözünürlük	0.001 Ω
Ölçüm Aralığı Re	0.02 Ω ... 20 kΩ
Hassasiyet	± (5% + 10 dijit)
Parazit Gerilimi (Ust)	< 24 V
Parazit Frekansı (Fst)	16 ... 400 Hz

Hassasiyet, 0 ... 28°C, < 80% n.o (yoğuşmasız) bir ortamda garanti edilir. Tepki süresi < 25 saniye (Ortalama fonksiyonu kapalıyken ölçüm başladıktan sonra belirtilen hassasiyete ulaşmak için gereken süre.) Akım pensindeki akım çok düşük ise ölçüm iptal edilebilir.

Sadece Akım Pensi ile Topraklama Direnci
Test Voltajı	48 V AC
Test Frekansı	94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC
Kısa Devre Akımı	250 mA
Test Süresi	26 saniye
Ölçüm Aralığı Re	0.02 Ω ... 150 Ω
Çözünürlük	0.001 Ω
Hassasiyet	± (5% + 10 dijit)
Parazit Gerilimi (Ust)	< 24 V
Parazit Frekansı (Fst)	16 ... 400 Hz

Hassasiyet, 0 ... 28°C, < 80% n.o (yoğuşmasız) bir ortamda garanti edilir. Tepki süresi < 25 saniye (Ortalama fonksiyonu kapalıyken ölçüm başladıktan sonra belirtilen hassasiyete ulaşmak için gereken süre.) Akım pensindeki akım çok düşük ise ölçüm iptal edilebilir.

Topraklama Direnci (Mesafe Direnci)
Test Voltajı	20, 48 V AC
Test Frekansı	94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC
Kısa Devre Akımı	250 mA
Test Süresi	26 saniye
Çözünürlük	0.001 Ω * m
Ölçüm Aralığı Re	0.02 Ω ... 1000 kΩ * m
Hassasiyet	± (5% + 10 dijit)

2 Kutuplu Direnç Ölçümü (AC)
Test Voltajı	20 V AC
Test Frekansı	94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC
Kısa Devre Akımı	250 mA
Test Süresi	26 saniye
Ölçüm Aralığı Re	0.02 Ω ... 300 kΩ
Çözünürlük	0.001 Ω
Hassasiyet	± (5% + 10 dijit)
Parazit Gerilimi (Ust)	< 24 V
Parazit Frekansı (Fst)	16 ... 400 Hz

2 Kutuplu Direnç Ölçümü (DC)
Test Voltajı	20 V DC
Kısa Devre Akımı	250 mA
Test Süresi	26 saniye
Ölçüm Aralığı Re	0.02 ... 3 kΩ
Çözünürlük	0.001 Ω
Hassasiyet	± (5% + 10 dijit)
Parazit Gerilimi (Ust)	< 3 V
Parazit Frekansı (Fst)	16 ... 400 Hz

4 Kutuplu Direnç Ölçümü (DC)
Test Voltajı	20 V DC
Kısa Devre Akımı	250 mA
Test Süresi	26 saniye
Ölçüm Aralığı Re	0.02 Ω ... 3 kΩ
Çözünürlük	0.001 Ω
Hassasiyet	± (5% + 10 dijit)
Parazit Gerilimi (Ust)	< 3 V
Parazit Frekansı (Fst)	16 ... 400 Hz

Hat Kompanzasyonu
Test Voltajı	20, 48 V AC
Test Frekansı	94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC
Kısa Devre Akımı	250 mA
Test Süresi	26 saniye
Çözünürlük	0.001 Ω
Ölçüm Aralığı Re	0.02 Ω ... 30 Ω
Hassasiyet	± (3% + 10 dijit)
Parazit Gerilimi (Ust)	< 24 V
Parazit Frekansı (Fst)	16 ... 400 Hz

Girişim Voltajı
Ölçüm Aralığı	± 50 V DC 1 ... 50 V AC
Çözünürlük	0.1 V
Hassasiyet	± (5% + 5 dijit)

Girişim Akımı
Ölçüm Aralığı	20 mA ... 2 A
Çözünürlük	1 mA
Hassasiyet	± (5% + 5 dijit)

Girişim Frekansı
Ölçüm Aralığı	16 ... 400 Hz
Çözünürlük	1 Hz
Hassasiyet	± (1% + 10 dijit)

Diğer Teknik Özellikler
Hafıza	100 ölçüm değeri
Çevre Koşulları	0 ... 40°C, < 80% n.o (yoğuşmasız)
Çevre Koşulları (Pil Şarj İşlemi için)	10 ... 40°C, < 80% n.o (yoğuşmasız)
Depolama Koşulları	-10 ... 50°C, < 90% n.o (yoğuşmasız)
Depolama Koşulları (Pil için)	-20 ... 30°C, < 80% n.o (yoğuşmasız)
Depolama Yüksekliği	< 12.000 m
Çalışma Yüksekliği	< 2.000 m
Pens Çapı	51 mm
Ekran	Arka aydınlatmalı LCD, 9.999 dijit

Ölçüm Aralığının Aşılması Durumunda	> LIMIT
Ölçüm Aralığının Altında Kalması Durumunda	-
Ölçüm Frekansı Toprak Direnci / Kaçak Akım	1 Hz (Ortalama değer fonksiyonu etkinleştirildiğinde: her dört saniyede bir değer)

Ölçüm Frekansı Voltaj Ölçümü	2 Hz
Ölçüm Frekansı Girişim Voltajı	4 Hz
Ölçüm Frekansı Girişim Frekansı	1 Hz
Ölçüm Frekansı Girişim Akımı	1 Hz

Arayüz	Ölçüm bağlantısı: E, ES, S, H, pens bağlantısı USB-B, şarj bağlantısı
Güç Kaynağı (Pil)	6 x 1.5 V D LR14 pil
Güç Kaynağı (Akü)	1 x 7.2 V nikel metal hidrit pil paketi
Güç Kaynağı (Güç Adaptörü)	Birincil: 100 ... 240 V, 50 ... 60 Hz İkincil: 12 V, 3A

Maksimum Güç Tüketimi (Güç Adaptörü)	15 V A
Maksimum Güç Tüketimi (Pil ya da Akü)	6 V A
Akü Ömrü	Yaklaşık 5 saat
Pil Ömrü	Yaklaşık 9 saat (arka aydınlatma olmadan)
Maksimum Giriş Voltajı
Toprağa Bağlı Maksimum Giriş Voltajı	300 V rms (CAT III)
Yalıtım Kalınlığı	6880 V AC: 15 saniye
Aşırı Voltaj Koruması	Bağlantılar arasında 250 V AC
Boyut	260 x 125 x 280 mm
Ağırlık	Yaklaşık 2.5 kg
Standart	Güvenlik: EN61010-1: 2001, EN61010-031: 2002 Kirlilik derecesi 2, CAT III 300V, EMC: EN61000-3-2: 2000, IEC61326-1: 1997 A

Teslimat İçeriği

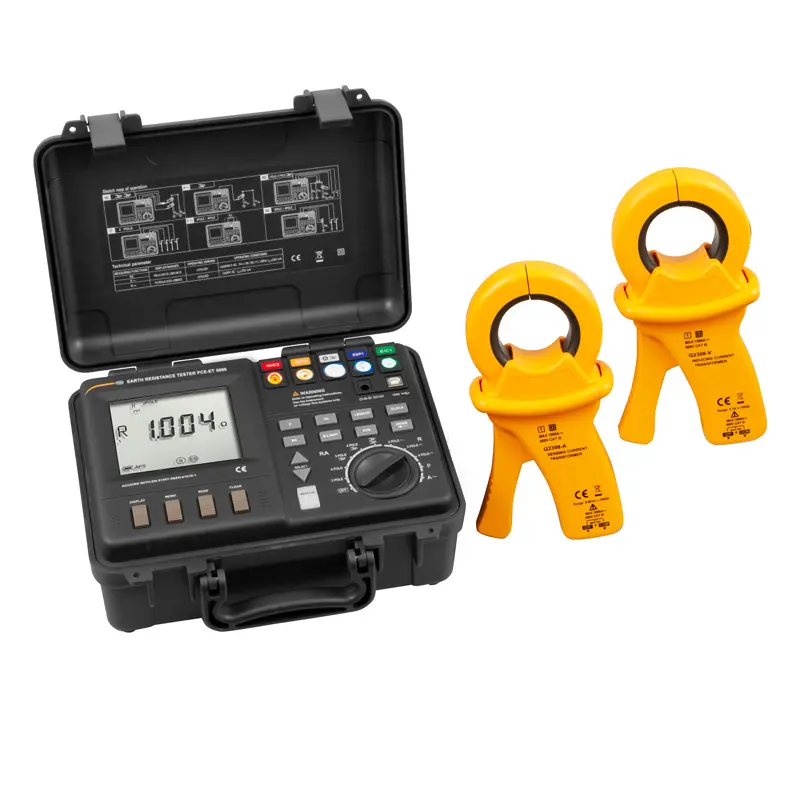

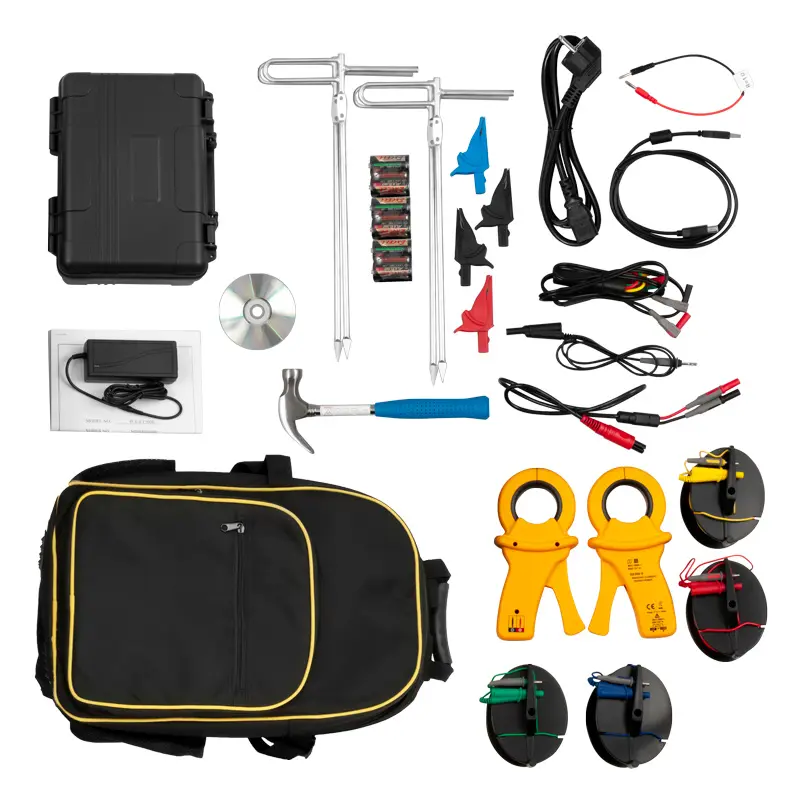

1 x VDE Test Cihazı PCE-ET 5000,
4 x Timsah Ağızlı Klips,
1 x Güç Adaptörü,
1 x USB Kablosu,
4 x Test Kablosu,
1 x Voltaj Kelepçe Kablo,
1 x Akım Kelepçe Kablo,
6 x 1.5 V C Pil,
2 x Akım Pensi,
1 x Şarj Edilebilir Ni-MH Pil,
4 x Batırma Prob,
1 x Kullanım Kılavuzu.
