VDE Test Cihazı PCE-EVSE 310+

Sip.no.: PCE-EVSE 310+

EAN: 4250348732330

Ürün Bilgisi

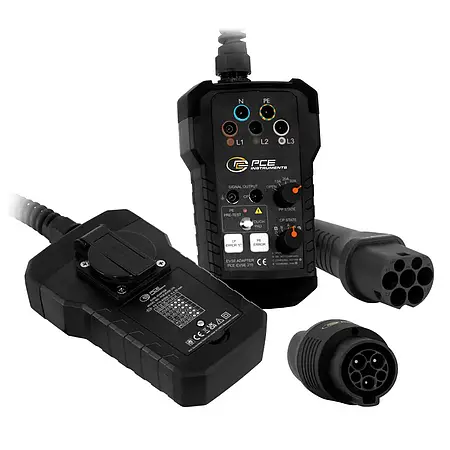

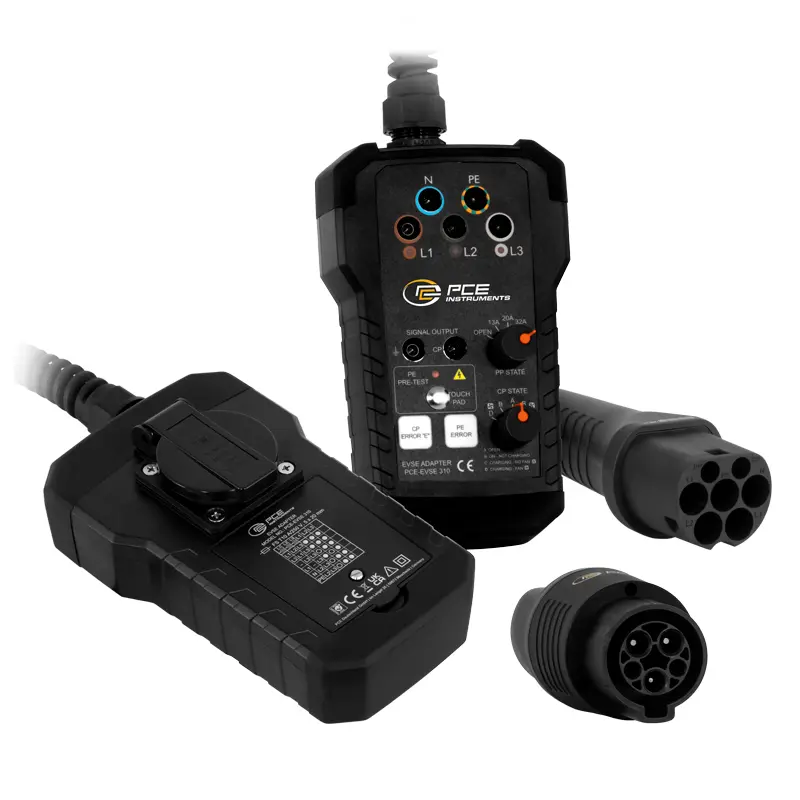

VDE Test Cihazı PCE-EVSE 310+
Wallboxlar için / Araç simülasyonu / Kablo simülasyonu / CP çıkışı ve ölçüm görevleri için şebeke prizi / Taşıma çantası dahil

VDE test cihazı PCE-EVSE 310+, elektrikli otomobiller için şarj istasyonlarını (şarj modu 3) test etmek üzere VDE 0100 test cihazları için geliştirilmiştir. VDE test cihazı, tesisat test cihazı PCE-ITE 55B veya diğer pek çok standart VDE 0100 test cihazı ile kullanılabilir. VDE test cihazının LED’leri sayesinde 3 fazda voltaj tespiti için bir tesisat hatası olup olmadığı hızlı bir şekilde belirlenebilir.

PP State döner anahtar, şarj kablosunun akım taşıma kapasitesini simüle etmek için kullanılabilir. Akım taşıma kapasitesi, VDE test cihazında PP ve PE iletkenleri arasına bağlanan çeşitli dirençlerle simüle edilir. CP State döner anahtarı kullanılarak çeşitli araç durumları simüle edilebilir. Araç durumları, CP ve PE iletkenleri arasına bağlanan farklı dirençlerle simüle edilir.

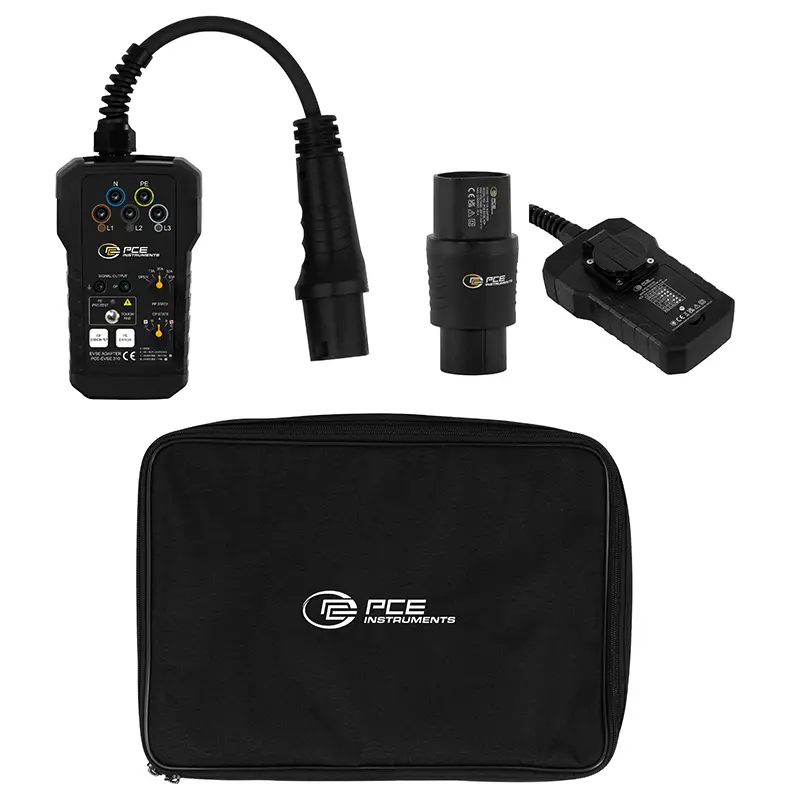

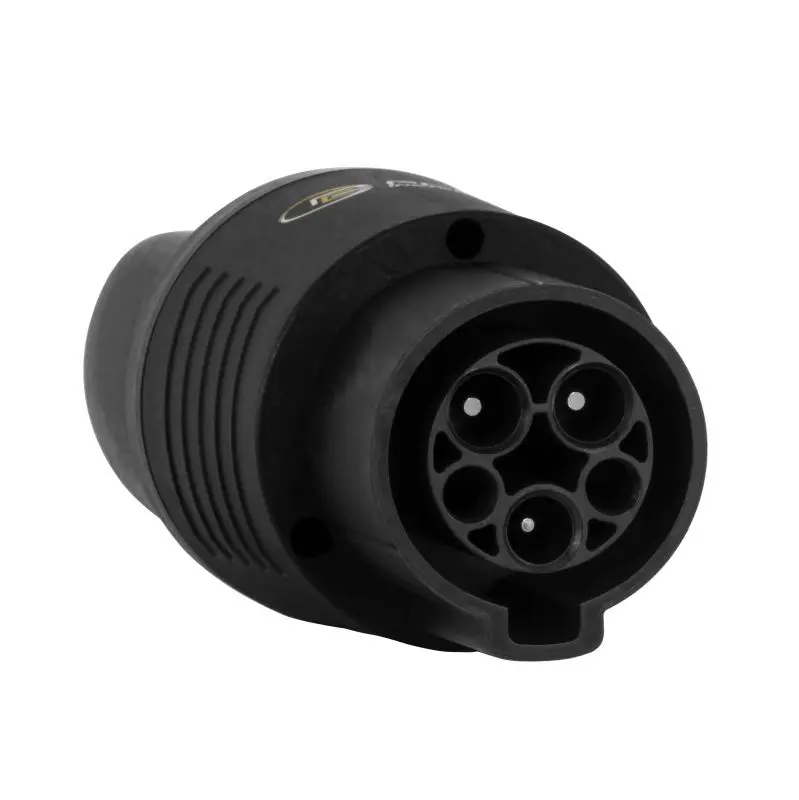

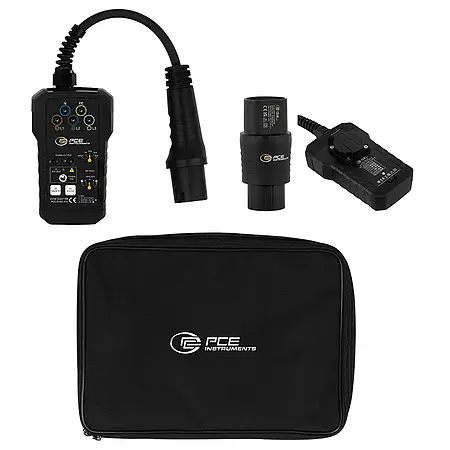

Prize harici bir yük bağlanabilir. Bu çıkış sadece ölçüm amaçlıdır ve elektrik sayacının işlevini kontrol etme imkanı sunar. Bunun haricinde, VDE test cihazı, bir PE arızasını (topraklama hatası) simüle etmek için de kullanılabilir. VDE test cihazı, bir taşıma çantası içinde teslim edilir. Tip 1 bağlantılı wallbox için opsiyonel adaptör de mevcuttur.

Özellikler

- PE ön testi

- Proximity Pilot PP ve Control Pilot CP’nin durumu

- CP arızası “E” ve PE arızasının simülasyonu

- Ölçüm görevleri için şebeke prizi

- Güvenlik ölçüm prizleri

- Tip 2 adaptör dahil

- Tip 1 adaptör dahil

Teknik Bilgiler

Test Fonksiyonları
PE Ön Testi	Var, kapasitif elektrod ile
PP Simülasyonu	Açık, 13 A, 20 A, 32 A, 63 A
CP Durumu	A, B, C, D
CP Arızası "E"	E
PE Arızası / Topraklama Hatası	Var

Genel Teknik Özellikler
Bağlantılar	L1, L2, L3, N, PE
Bağlantılar Ek Bilgi	Maks. 230 V (1 fazlı) / 430 V (3 fazlı); 50 / 60 Hz 10 A / 250 V Kabloya takılı Tip 2 adaptör (Tip 1 için opsiyonel adaptör gereklidir)
Standart(lar)	IEC62196-2 Tip 2 adaptör
Kablo Uzunluğu	25 cm
Güvenlik Standardı	CAT II / 300V
Şebeke Prizi	Maks. 250 V; 50/60 Hz; 10 A
Çıkış	2 adet 4 mm soket (sinyal çıkış terminalleri)
Sigorta(lar)	Şebeke prizi T10A/250V
Koruma Sınıfı (Cihaz)	IP40
Ağırlık	643 g
Boyut (U x G x Y)	600 x 105 x 73 mm
Çalışma Koşulları	0 ... 40°C, %80 n.o
Depolama Koşulları	-10 ... +50°C, %80 n.o
Kullanım Kılavuzu Dili	Almanca, İngilizce
