VDE Test Cihazı PCE-IT414

Sip.no.: PCE-IT414

EAN: 4250348700971

Ürün Bilgisi

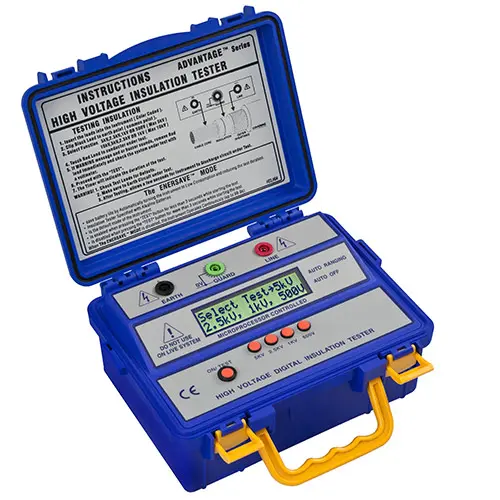

VDE Test Cihazı PCE-IT414
10000 V’a kadar test voltajı / LCD ekran / Yüksek hassasiyet / Dayanıklı tasarım

VDE test cihazı PCE-IT414, yüksek hassasiyetli ve dayanıklı bir ölçüm cihazıdır. VDE test cihazı, zor ölçüm koşullarında kullanım için özel olarak tasarlanmıştır. VDE test cihazının avantajlarından biri de kaçak akımlardan kaynaklanan ölçüm hatalarını önlemek için entegre koruma devresinin bulunmasıdır. VDE test cihazında CMOS mikroişlemci ve sesli ve görsel alarm sinyali bulunur. VDE test cihazı, kullanıcının 10 kV test voltajı ile çalışmasını sağlar. Böylece, yüksek gerilim sistemlerinde etkili izolasyon ölçümleri gerçekleştirilebilir.

Fabrikada kalibre edilmiş VDE test cihazı en hassas ölçüm sonuçlarının elde edilmesini sağlar. VDE test cihazı PCE-IT414’te bulunan 10 kV test voltajı özelliğini sunan diğer VDE test cihazları daha yüksek fiyatlıdır. Yalıtım direnci tanımı: Yalıtım direnci, hatlarda, kablolarda ve elektrik tesisatlarında Ohm cinsinden direnci ifade eder. Bu nedenle, yalıtım direnci, elektrik çarpmasına karşı koruma ve kaçak akımlardan kaynaklanan maddi hasarın önlenmesi için son derece önemlidir. Yalıtım direnci ölçümleri, yalıtımın durumunu (iletken ve gövde) kontrol etmek ve değerlendirmek için gerçekleştirilir.

VDE test cihazı ile izolasyon ölçümünün gerçekleştirilmesi:

- Gücü kesin.

- N ve PE dağıtımındaki köprüyü kaldırın.

- LS şalter, sigorta, FI şalteri ve elektriksel yükleri kapatın.

- VDE test cihazını açın ve dış iletken ve PE arasında ve ardından dış iletken ve bağlantı arasında ölçüm gerçekleştirin. Kablolarda meydana gelen hasar ya da yıpranmayı daha iyi bir şekilde tespit edebilmek için dış iletkenler arasında da ölçüm yapılmalıdır. Yalıtım direncinin minimum değerleri 250 V DC test voltajında 0.25 M Ohm, 500 V DC’de 0.5 M Ohm ve 1000 V DC’de 1 M Ohm olmalıdır.

Özellikler

- 6 dijitli LCD ekran

- VDE 0413 Bölüm 1’e göre ölçüm

- 10000 V’a kadar test voltajı

- EMV: EN 50081-1, EN 50082-1

- Güvenlik: IEC-1010-1; CAT III, IEC-1010-1, EN 61010-1

Teknik Bilgiler

DC Test Voltajı	1.000 / 2.500 / 5.000 / 10000 V

Ölçüm Aralığı / Test Voltajı	60 GΩ / 1.000 V 150 GΩ / 2.500 V 300 GΩ / 5.000 V 600 GΩ / 10.000 V

Hassasiyet	± 5%
Çıkış Gücü	Maksimum 1 W
Elektrik İletimi ve Cihaz Gövdesi Arasındaki Yalıtım Direnci	2000 MΩ / 2000 V
Cihaz Gövdesi ve Devre Arasındaki Statik Gerilim	Maksimum 1 dakika boyunca 700 V AC
AC Uyarı Devresi	Gerilim > 450 V AC için
Güç Kaynağı	8 x 1.5 V pil
Boyut	250 x 110 x 190 mm
Ağırlık	1.5 kg

Teslimat İçeriği

1 x VDE Test Cihazı PCE-IT414,

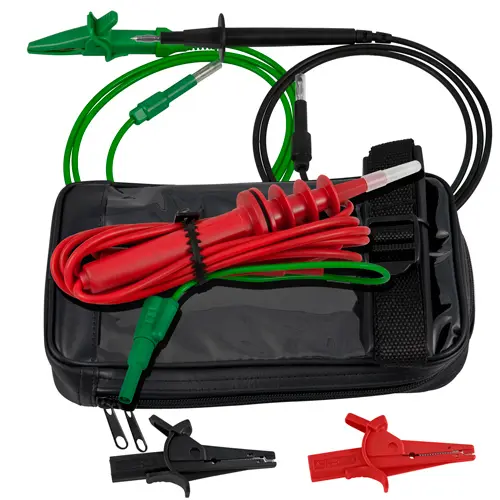

1 x Renk Kodlu Silikon Ölçüm Kablosu,
1 x Koaksiyel Silikon İletkenli Entegre Korumalı Ultra Yüksek Voltaj Probu,
8 x AAA Pil,
1 x Kullanım Kılavuzu.
