Veri Kaydedici PCE-VM 5000-KIT

Sip.no.: PCE-VM 5000-KIT

EAN: 4250348730541

Ürün Bilgisi

Veri Kaydedici PCE-VM 5000-KIT
4 kanallı / Data logger fonksiyonu / İvme, hız ve yer değiştirme ölçümü

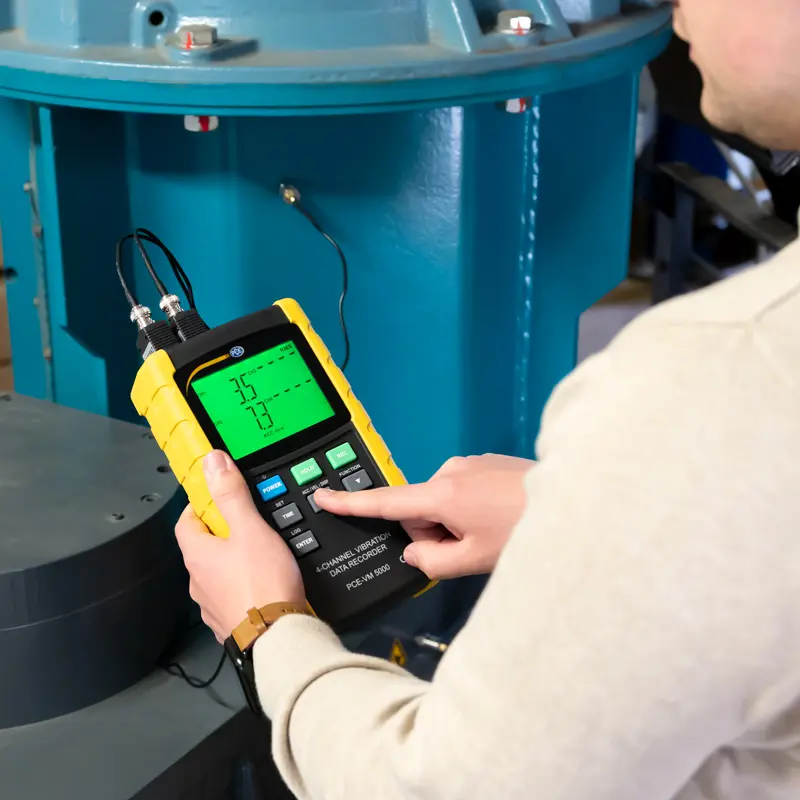

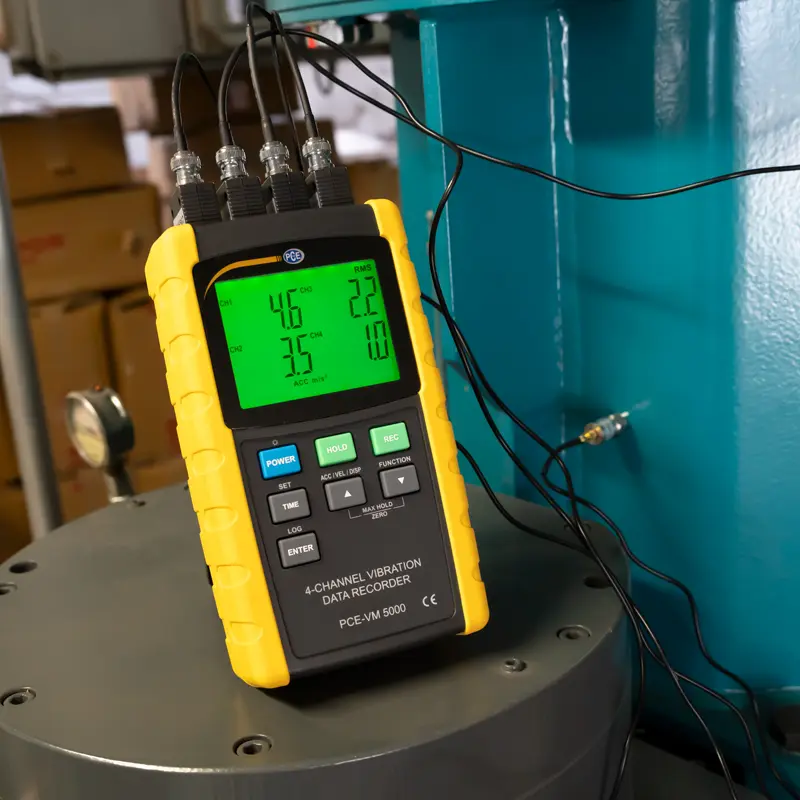

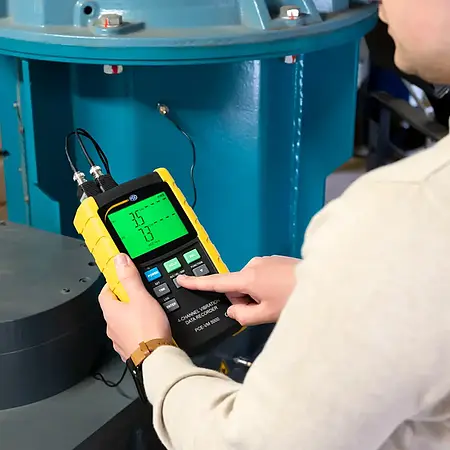

Veri kaydedici PCE-VM 5000-KIT, aynı anda 4 noktada titreşim ölçümü gerçekleştirme imkanı sunar. Veri kaydedici, 10 Hz … 1 kHz frekans aralığında hız, ivme ve yer değiştirme ölçümü gerçekleştirebilir.

İvme sensörü kablosunun 1.2 metre uzunluğunda olması, veri kaydedicinin incelenen bileşenin farklı noktalarındaki titreşimleri kaydetmesini sağlar. Veri kaydedici ile elde edilen ölçüm değerleri, doğrudan veri kaydedicinin ekranında görüntülenebilir ya da SD kart ile bilgisayara aktarılarak Excel’de analiz edilebilir.

Özellikler

- Frekans aralığı: 10 Hz … 1 kHz

- İvme, hız ve yer değiştirme ölçümü

- Aynı anda 4 sensör bağlama imkanı

- SD kartta veri depolama

- Sağlam tasarım

- Hassas ölçüm

- Büyük, arka aydınlatmalı LCD ekran

- Bilgisayardaki veriler Excel’de değerlendirilebilir

Teknik Bilgiler

İvme
Ölçüm Birimi: m/s²	Ölçüm aralığı: 0.5 … 199. m/s² Hassasiyet: 80 ve 160 Hz’de: ± (ölçüm değerinin %5’i + 5 dijit)

Ölçüm Birimi: g	Ölçüm aralığı: 0.05 … 20.39 g Hassasiyet: 80 ve 160 Hz’de: ± (ölçüm değerinin %5’i + 5 dijit)

Ölçüm Birimi: ft/s²	Ölçüm aralığı: 2 … 656 ft/s² Hassasiyet: 80 ve 160 Hz’de: ± (ölçüm değerinin %5’i + 5 dijit)

Kalibrasyon Noktası	50 m/s² (160 Hz)

Hız
Ölçüm Birimi: mm/s	Ölçüm aralığı: 0.5 … 199.9 mm/s Hassasiyet: 80 ve 160 Hz’de: ± (ölçüm değerinin %5’i + 5 dijit)

Ölçüm Birimi: cm/s	Ölçüm aralığı: 0.05 … 19.99 cm/s Hassasiyet: 80 ve 160 Hz’de: ± (ölçüm değerinin %5’i + 5 dijit)

Ölçüm Birimi: inch/s	Ölçüm aralığı: 0.02 … 7.89 inch/s Hassasiyet: 80 ve 160 Hz’de: ± (ölçüm değerinin %5’i + 5 dijit)

Kalibrasyon Noktası	50 mm/s (160 Hz)

Yer Değiştirme
Ölçüm Birimi: mm	Ölçüm aralığı: 1999 mm Hassasiyet: 80 ve 160 Hz’de: ± (ölçüm değerinin %5’i + 5 dijit)

Ölçüm Birimi: inch	Ölçüm aralığı: 0.078 inch Hassasiyet: 80 ve 160 Hz’de: ± (ölçüm değerinin %5’i + 5 dijit)

Kalibrasyon Noktası	0.141 mm (160 Hz)

Ekran	82 x 61 mm arka aydınlatmalı LCD ekran
Kanal Sayısı	4 giriş kanalı
Ölçüm Türü	İvme, hız, yer değiştirme

Ölçüm Birimi	İvme: m/s², g, ft/s² Hız: mm/s, cm/s, inches/s Yer değiştirme: mm, inches

Frekans Aralığı	10 Hz … 1 kHz

Peak Hold (Tepe Değeri Tutma)	İvme, hız: maks. peak değerini ölçer / günceller Yer değiştirme: p-p değerini ölçer / günceller

Maks. Hold	İvme, hız: maks. peak değerini ölçer / günceller Yer değiştirme: p-p değerini ölçer / günceller

Maks. Hold/Reset	Tuşa basarak etkinleştirme
Zero Fonksiyonu	İvme (RMS) ölçümü için tuşa basarak etkinleştirme

Data Logger Örnekleme Hızı	Otomatik: 1 … 3600 saniye Manuel: tuşa basarak

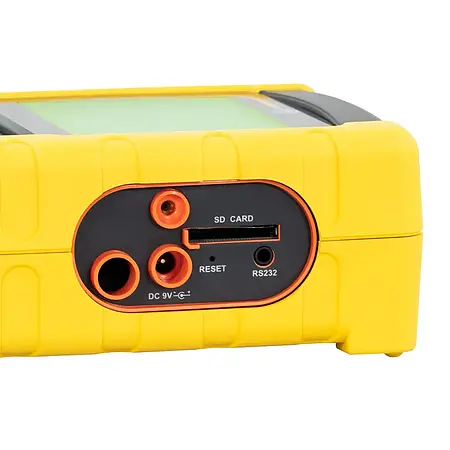

Hafıza Kartı	SD hafıza kartı (1 … 16 GB)
Data Hold Fonksiyonu	Görüntülenen ölçüm değerini tutar.
Ses Çıkış Noktası	Mini stereo jak soketi, Maks. gerilim: 2 V Çıkış direnci: 100 Ohm

Çalışma Sıcaklığı	0 ... 50 °C
Çalışma Nemi	Maks. %85 n.o.
Güç Kaynağı	8 x 1.5 V AA pil ya da 9 V güç adaptörü
Güç Tüketimi	NiMH pil 3 x 2700 mAh

Çalışma / Şarj Süresi	Normal çalışma: yaklaşık 12 mA dc Arka aydınlatma kapalı ve datalogger açıkken: yaklaşık 35 mA dc

Boyut	Cihaz: 515 g Kablolu ve manyetik tabanlı sensör: 99 g

Ağırlık	Cihaz: 203 x 76 x 38 mm Sensör: 16 x 37 mm (çap) Kablo uzunluğu: 1.2 metre

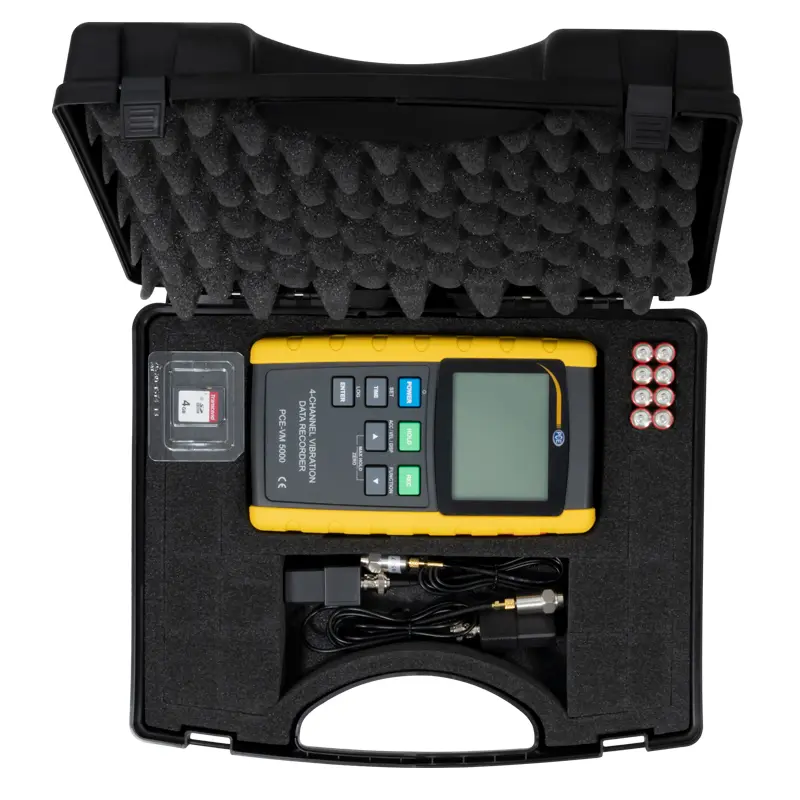

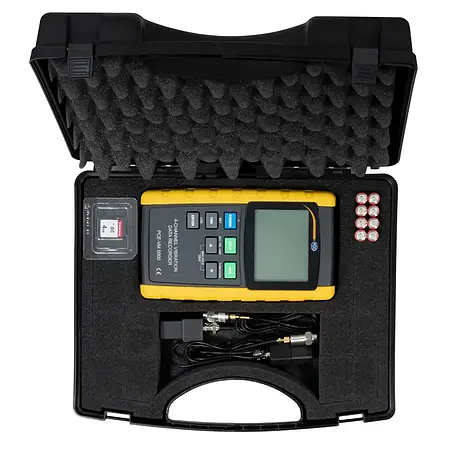

Teslimat İçeriği

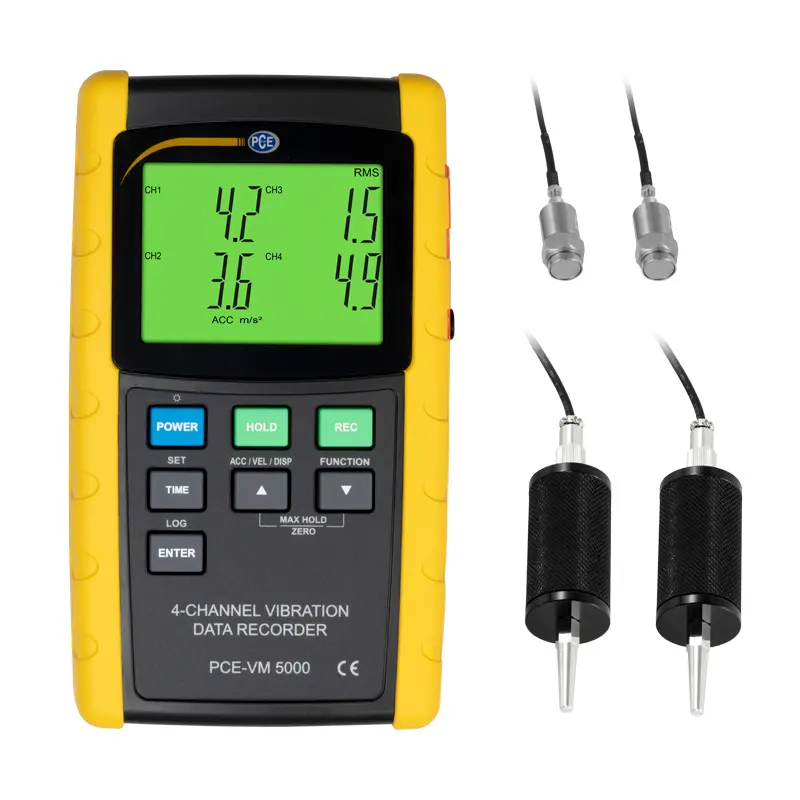

1 x Veri Kaydedici PCE-VM 5000-KIT,

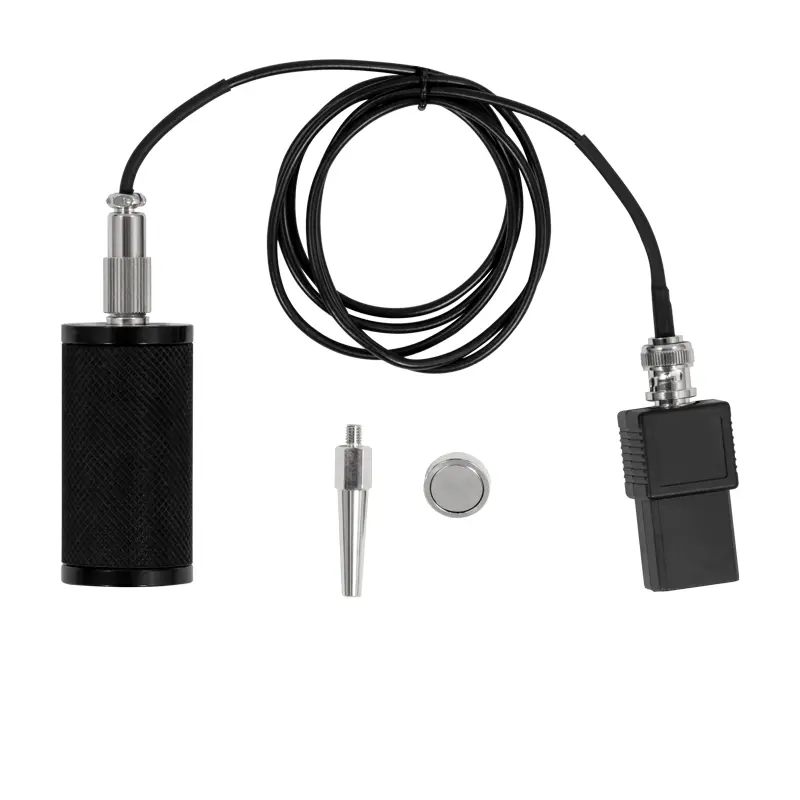

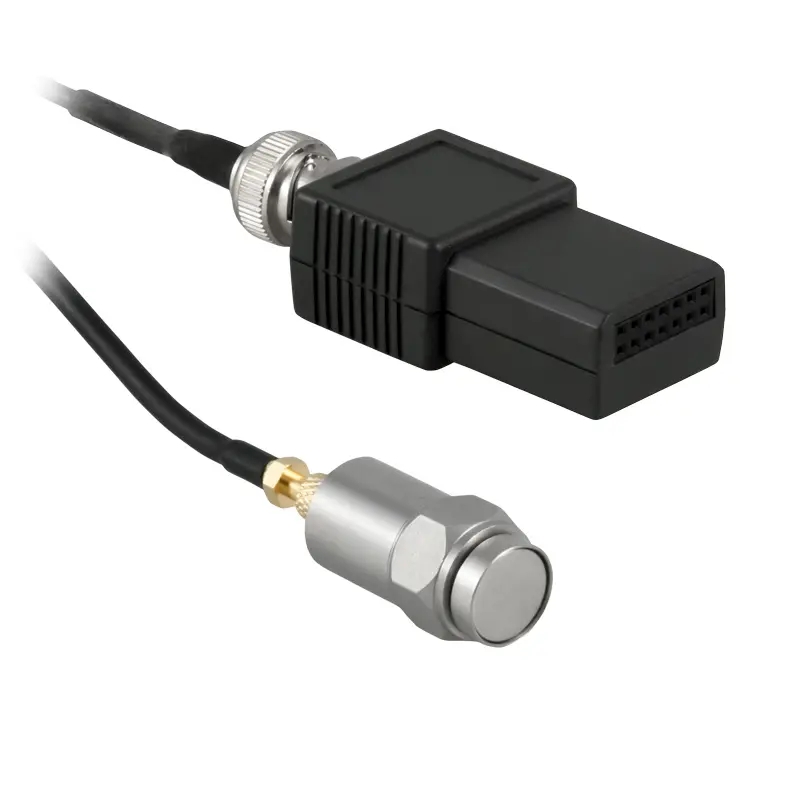

2 x Kablolu ve Manyetik Tabanlı Sensör VB-83 (1.2 metre),
2 x Titreşim Sensörü VB-84,
8 x 1.5 V AA Pil,
1 x Taşıma Çantası,
1 x Kullanım Kılavuzu.
