Mikroskop

Mikroskop, temel olarak tüp içinde bir araya getirilmiş bir objektif (lens) ve okülerden (mercek), aydınlatma sağlayan bir ışık kaynağından, incelenen nesnenin yerleştirildiği bir numune tablasından ve optik bileşenleri sabitlemek için bir tripottan oluşur. Mikroskobun ışık kaynağı, genellikle aydınlatılmış alanın arkasına ayarlanabilen ve sabitlenebilen bir oküler ya da oküler sistemi olan bir tripoda tutturulmuş küçük bir lambadır.

Mikroskop kondansatörü, nesnenin yüzeyindeki ışığı yeniden üreten karmaşık bir objektif ya da ayna sistemidir. Mikroskop objektifi, büyütülen görüntünün okülerde incelenebilmesi için nesneyi büyütür. İki oküleri bulunan mikroskop (binoküler mikroskop), kullanıcının nesneyi daha yüksek bir hassasiyette daha rahat bir şekilde incelemesini sağlar. Işık kaynağına bağlı olarak çok ince ve şeffaf nesnelere bakmak için kullanılan iletilen ışık mikroskopları ile opak cisimlerin yüzeyini incelemek için kullanılan yansıyan ışık mikroskopları arasında bir ayrım yapılır. Ürün yelpazemizde pek çok farklı uygulama (laboratuvar, araştırma, atölye vb.) için uygun çeşitli mikroskoplar sunmaktayız.

Bu mikroskoplardan bazıları, USB aracılığıyla bilgisayara bağlanabildikleri için yerinde kullanım için çok uygundur. Bu da incelemeleri doğrudan belgelemeyi ya da bir projektör bağlayarak daha geniş bir kitleye erişilebilir hale getirmeyi mümkün kılar.

Bunun haricinde, mikro mercek kullanarak hali hazırda mevcut olan mikroskobunuzu kolay bir şekilde yükseltebilir ve bilgisayara doğrudan görüntü aktarımı yoluyla en son teknolojiye getirebilirsiniz.

Sorularınız için lütfen info@pce-cihazlari.com.tr adresinden ya da 0212 471 11 47 nolu telefon numarasından bizimle iletişime geçiniz.

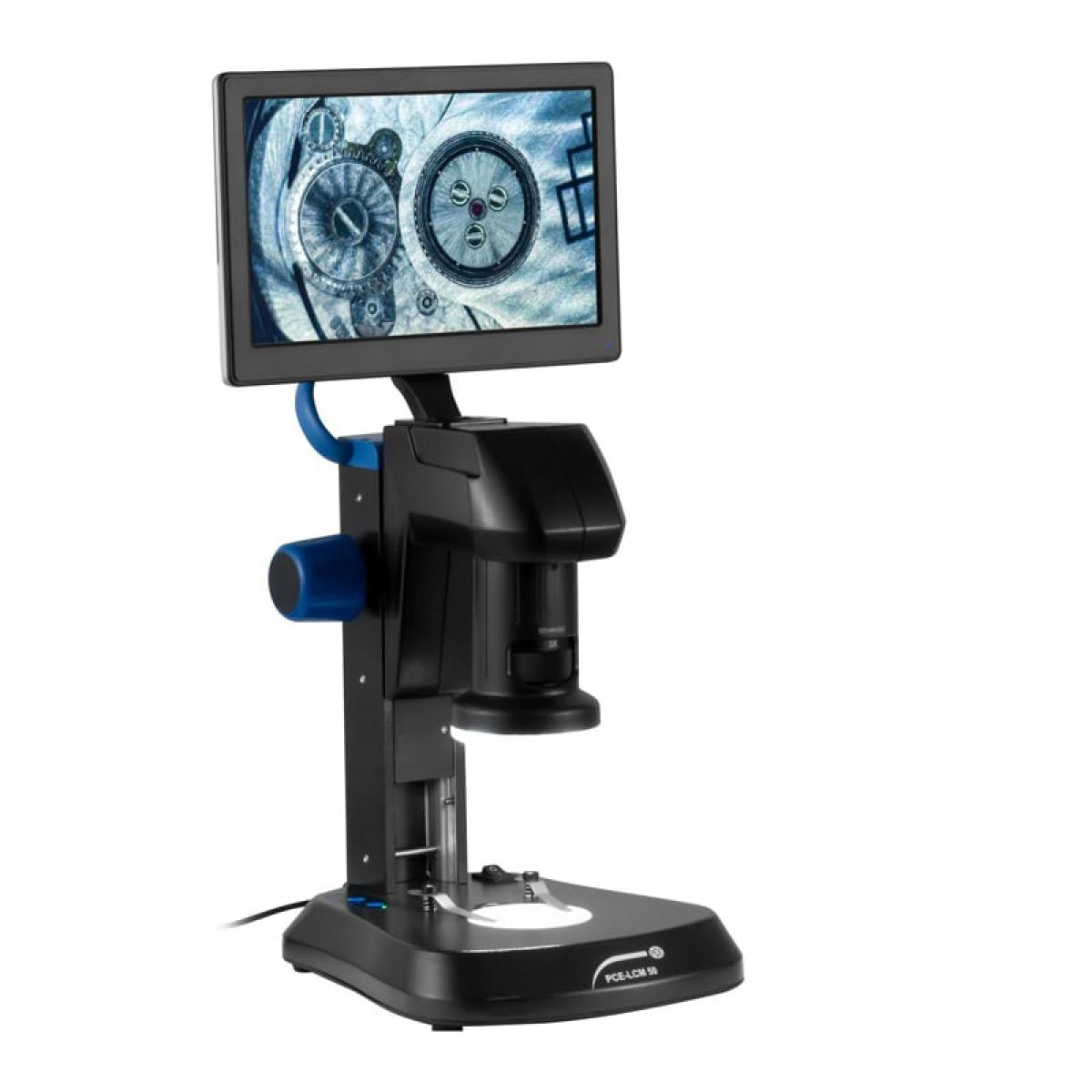

Mikroskop PCE-LCM 50

43.876,00 TL

KDV ve Kargo ücreti hariç

PCE Instruments’ın sunduğu mikroskop PCE-LCM 50, küçük nesnelerin büyütülmesi gereken durumlarda çok yönlülüğü ile ön plana çıkar. Kompakt mikroskop, gelen ışık ve iletilen ışık mikroskobunun bir birleşimidir ve küçük numuneleri keşfetmek için özel olarak tasarlanmıştır. Mikroskop, hassas bir şekilde çalışır ve büyütmenin haricinde optimum aydınlatma ve görüntülerin dijital olarak işlenmesi gibi birçok pratik fonksiyonu bir araya getirir.

Optik zoom: 8.1 … 32.4 kat
Optik lens: 1 … 4 kat
Dijital zoom: 1 … 10 kat
Görüntü sensörü: 1/3”, 3MP
Bilgisayar faresi ile kullanılabilir kullanıcı arayüzü
Video ve görüntü çekimi

Kameralı Mikroskop PCE-VMM 50

55.476,00 TL

KDV ve Kargo ücreti hariç

Kameralı mikroskop PCE-VMM 50, 380 x 225 mm’lik numune yerleştirme alanı bulunan bir ölçüm cihazıdır. Bu, daha büyük numunelerin kameralı mikroskoba istenildiği gibi yerleştirilmesini sağlar. Kameralı mikroskobun 7 inçlik LCD ekranında numuneler doğrudan analiz edilebilir. Bunun haricinde, LCD ekran kameralı mikroskoptan çıkarılabilir ve teslimat içeriğinde yer alan stand ile çalışma alanına yerleştirilebilir.

Büyütme: 0.7 … 4.5 kat
Mercek: 0.5 kat
Ön lens: 2x
380 x 225 mm’lik numune yerleştirme alanı
LED aydınlatma
LCD ekran
Çıkarılabilir LCD

Mikroskop PCE-PBM 100

79.876,00 TL

KDV ve Kargo ücreti hariç

PCE Instruments’ın sunduğu mikroskop PCE-PBM 100 ile araştırma yapmak kolaylaşır. Döner başlıklı ve LCD ekranlı kompakt mikroskop, en küçük ayrıntıların bile görünmesini sağlar. Mikroskop, trinoküler mikroskop olarak geliştirilmiştir ve üç mercek ile 800 x 600 piksellik geniş bir LCD ekrana sahiptir. Ekran sayesinde mercek altındaki numune, mikroskop kullanıcısı haricinde diğer katılımcılar tarafından da rahatlıkla incelenebilir.

Mercek: WF 10x geniş alan mercekleri
Büyütme: 4x, 10x, 40x, 100x
100 kata kadar büyütme sağlayan 4 lens
800 x 600 piksel LCD ekran
Video çıkışı

Mikroskop PCE-IDM 3D

175.076,00 TL

KDV ve Kargo ücreti hariç

Mikroskop PCE-IDM 3D, çeşitli analiz fonksiyonlarının bulunduğu özel kullanıcı arayüzüne sahip dijital bir mikroskoptur. Canlı görüntü ve kullanıcı arayüzü, mikroskopta bulunan VGA bağlantısı aracılığıyla bağlı bir monitöre birlikte iletilir. Mikroskopta kullanıcı arayüzünün çalışması için teslimat içeriğinde yer alan standart bir bilgisayar faresi gerekir.

360° 3D döndürme
Büyütme: 0.3 … 2.2 kat
1920 x 1080 Full HD görüntü formatı
250 mm odak uzaklığı

Mikroskop PCE-DHM 10

9.196,00 TL

KDV ve Kargo ücreti hariç

Mikroskop PCE-DHM 10, entegre 7.62 cm TFT renkli ekranı ve lityum iyon pili ile bilgisayardan bağımsız olarak kullanılabildiğinden mobil kullanım imkanı sunar. 8 beyaz LED’i bulunan mikroskobun 500 kata kadar büyütme özelliği sayesinde görüntü ya da videolardaki en küçük detaylar bile yakalanabilir. Mikroskobun entegre 5 megapiksel kamerası (12 milyon piksel enterpolasyonlu) ile büyütülen nesnelerin net görüntüleri elde edilir.

Katlanabilir 7.62 cm (3 inç) TFT renkli ekran
CMOS görüntü sensörü: 5.0 megapiksel
Görüntü çözünürlüğü: 12 milyon (enterpolasyon)9 milyon (enterpolasyon)5 milyon, 3 milyon, 1.3 milyon, VGA
Tıbbi kullanım için uygun değildir!!!

Mikroskop PCE-VM 21

70.276,00 TL

KDV ve Kargo ücreti hariç

Mikroskop PCE-VM 21, CCD kamera ve LCD ekrandan oluşan optik bir mikroskoptur. 75 kat büyütme özelliği sayesinde epey küçük parçalar, elektronikler hatta tıbbi cihazlar net bir şekilde incelenebilir. LCD ekranda görüntülenen görüntüler, USB arayüzü aracılığıyla bilgisayara aktarılarak daha fazla işlenebilir (bunun için özel bir yazılım gerekir, bu yazılım teslimat içeriğine dahil değildir).

12 … 75 kat devamlı büyütme
Daha büyük nesneleri incelemek için ayarlanabilir yükseklik
Alt ışık ve üst ışık
USB 2.0 bağlantısı aracılığıyla veri aktarımı
8 farklı dil seçeneği bulunan menü

Mikroskop PCE-MM 200UV

5.836,00 TL

KDV ve Kargo ücreti hariç

Mikroskop PCE-MM 200UV, nesneleri 200 kata kadar büyütme ile görüntüleyebilir. Mikroskopta bulunan aydınlatma, optik etrafında bir daire şeklinde yerleştirilmiş 8 UV LED’ten oluşur. Mikroskobun UV aydınlatması, geleneksel aydınlatmaya sahip USB mikroskobun aksine çözünürlüğü önemli ölçüde arttırır. Mikroskoptaki kısa dalga aydınlatması, daha iyi çözünürlük ve kontrastta önemli ölçüde bir iyileştirme sağlar.

400 nm UV LED aydınlatma
10 … 200 kat devamlı büyütme
Kare hızı: saniyede 30 kare
1600 x 1200 piksel ekran çözünürlüğü
Görüntü ve video fonksiyonu

Tripod ve yazılım dahil
Tıbbi kullanım için uygun değildir!!!

Mikroskop PCE-MM 800

2.796,00 TL

KDV ve Kargo ücreti hariç

Mikroskop PCE-MM 800, bilgisayar ekranında basit büyütmeleri göstermek için tasarlanmıştır. Mikroskop ekrana bağlanarak görüntüleme işlemi daha geniş bir kitleye gösterilebilir. Bunun haricinde, mikroskop, test nesnelerini dahili sekiz LED ile mükemmel bir şekilde aydınlatabilir. LED’ler, her açıdan eşit bir aydınlatma sağlayacak şekilde düzenlenmiştir.

200 … 1600 kat büyütme
Parlak LED aydınlatma
Maksimum görüntüleme: 1600 x 1200 piksel
USB arayüzü
Dijital zoom

Mikroskop PCE-DHM 5

3.596,00 TL

KDV ve Kargo ücreti hariç

Dijital mikroskobumuz çeşitli amaçlar için yaygın olarak kullanılan bir cihazdır. Altı ayarlanabilir LED optimum aydınlatma sağlar ve iki parlaklık seviyesi sayesinde nesneler karanlık ortamlarda da tanınabilir. Dijital mikroskop çeşitli kayıt fonksiyonları sunar ve bir bilgisayara bağlanabilir.

Büyütme: 400 ... 800x
Arayüzü USB-C
Çözünürlük: Görüntü: JPG 2 MP / Video: 720 piksel
6 ayarlanabilir LED’ler
Görüntü ve video kayıtları
22 menü dili

Mikroskop Satın Alma Rehberi

Endüstrinin çeşitli alanlarda ister kalite güvencesinde ister üretimde nesnelerin optik olarak büyütülmesi gerekir. Mikroskoplar, bu işlemler için son derece uygundur ve çeşitli türleri bulunduğu için uygulamaya göre dikkatli bir şekilde seçilmelidir.

Bir (monoküler mikroskop) ya da iki oküleri bulunan (binoküler mikroskop) klasik monoküler ve binoküler mikroskoplar bulunur. Bu durumda, her seferinde her bir kullanıcının optiği görsel parametrelere göre tekrar ayarlaması gerekir. Trinoküler mikroskobun dijital kamera ya da fotoğraf kamerası bağlamak için üçüncü bir optiği

bulunur. Böylece, kullanıcı, nesne incelemelerini görüntülerle belgeleyebilir; hatta bu görüntüleri kamera yardımıyla bir ekrana ya da bilgisayara aktarabilir.

Endüstride ise dijital mikroskoplar giderek popüler hale gelmiştir. Oküler ile çalışmak yerine görüntünün doğrudan dijital bir ekrana aktarılıp oradan incelenmesi artık mümkün. Bu, ekip çalışmasını kolaylaştırır ve kararların daha etkili bir şekilde alınmasını sağlar. Görüntülenen görüntülerin dijital olarak işlenmesi de kolaylaşır. Mikroskop ekipmanına bağlı olarak görüntüler ve bazı videolar depolama ortamında ya da bilgisayar bağlantısı ile doğrudan bilgisayarda kaydedilebilir. Bunun haricinde, dahili protokoller için de kullanılan uygun bir yazılım aracılığıyla ölçüm ve incelemeler de mümkündür. Bu şekilde, özellikle kalite güvencesi alanında kusurlu mallar sıralanabilir ya da istenilen kalite sağlanabilir.

Doğru mikroskobu seçmek için incelenecek nesneleri büyütme özelliğinin ne kadar yüksek olması gerektiği belirlenmelidir. Buna ek olarak, dikey mikroskoplar için numune

boyutunun, çalışma mesafesinin ve objektiflerin birbirleriyle doğrudan ilişkili olduğunu unutmamak gerekir. Yani, objektiflerin büyütme oranı ne kadar yüksek olursa çalışma mesafesi de ters orantılı olarak o kadar az olur. Bu aynı zamanda, numunenin boyutlarının mikroskobun çalışma mesafesine bağlı olduğu anlamına gelir. En iyi çözünürlük ile net görüntüler elde etmek için homojen bir aydınlatma son derece önemlidir. Bu aydınlatma, halojen lamba ya da LED’ler aracılığıyla sağlanır. Bu aydınlatmanın yeterli olmaması durumunda dış aydınlatma üniteleri, halka aydınlatma ya da kaz boynu ışık kaynakları ile aydınlatma arttırılabilir. Daha önce de açıklandığı gibi büyütülen görüntüler, ekranda canlı olarak görüntülenebilir, depolama ortamında ya da bilgisayarda kaydedilebilir.

Üretim işlemlerinde büyük test nesnelerinin görsel incelemesi, mikroskopların yapıları nedeniyle gerçekleşemez. Bu nedenle, kompakt boyutu sayesinde USB mikroskoplar tercih edilir. USB mikroskoplar bilgisayarın USB arayüzüne kablo aracılığıyla bağlanır ve doğrudan malzemeye takılabilir. Şeffaf bir ara halka ile doğru konumlandırma sağlanabilir. Bunun haricinde USB mikroskop tripoda monte edilebilir, böylece, kullanıcı her iki elini de kullanabilir.

İki boyutlu incelemenin yeterli olmaması durumunda 3D görünümü sunan bir 3D mikroskop kullanılabilir. 45°‘lik bir açıyla test nesnesinin çok yönlü görünümü (360°) elde edilebilir. Bu yenilikçi görünüm, özellikle bileşenlerin test işleminde kusurların ve hasarların tespiti ve belgelenmesi açısından çok kullanışlıdır.

UV aralığındaki ışıkla özellikle yüksek bir çözünürlük elde edilir. Bir yandan UV ışığının kısa dalga boyu daha yüksek bir çözünürlük sağlarken diğer yandan UV ışığı numune tarafından da emilir (örneğin, proteinler ve amino asitler tarafından); bu da diğer dalga boylarına göre daha fazla kontrastla sonuçlanır. Bu nedenle, organeller ve küçük yapılar, ek kontrast teknikleri olmadan bile mikroskop altında net bir şekilde görülebilir.

Bir mikroskopla nesneleri ya da malzemeleri birçok kez büyütülmüş olarak görüntüleyebiliriz. Örneğin, en küçük nesneler, bitkiler ya da böcekler LCD monitörde görüntülenebilir ve incelenebilir. Mikroskop, biyoloji, tıp ve malzeme biliminde önemli bir araç olarak yerini hâlâ korumaktadır. Mikroskop temel olarak tüp içinde bir araya getirilmiş bir objektif ve okülerden, aydınlatma sağlayan bir ışık kaynağından, incelenen nesnenin yerleştirildiği bir numune tablasından ve optik bileşenleri sabitlemek için bir tripottan oluşur.

Işık kaynağı genelde standın içine yerleştirilmiş, kollektöre (lambanın önüne yakın lens ya da lens sistemi) ve arkasındaki alan diyaframına ayarlanabilen bir mikroskop lambasından oluşur. Mikroskobun kondansatörü, alan diyaframını nesne düzlemine görüntüleyen genellikle karmaşık bir oküler ya da ayna sistemidir. Oküler, nesnenin büyütülmüş gerçek bir ara görüntüsünü sağlar ve bu görüntü okülerde tekrar büyütülmüş olarak görüntülenebilir. Nesneyi her iki gözle görebilmek için mikroskop iki oküler ile donatılmıştır (binoküler mikroskop).

Önemli Mikroskop Terimleri ile İlgili Detaylı Bilgi

Mikroskobun büyütme oranı

Mikroskop büyütme oranı, oküler büyütme oranı ile objektif büyütme oranının çarpılması ile elde edilir. Örneğin, stereo zoom mikroskobunun oküler büyütme oranı 12.5x ve zoom objektifi 0.8x ila 4.0x’dır toplam büyütme oranı da 10x ila 50x arasındadır.

Yakınlaştırma - büyütme

Çoğu stereo mikroskop, harici bir halka ile kademesiz olarak değişken bir büyütme ayarına sahiptir.

Çalışma mesafesi

Test nesnesi ile mikrosbun en alt objektifi arasında serbest bir çalışma mesafesi olması gerekir. Kural olarak, mikroskobun türüne göre 80 ila 120 milimetrelik bir çalışma mesafesi idealdir. Özel çalışma mikroskopları 200 ila 250 milimetrelik bir mesafeye sahiptir. İyi optikler için tipik olan 10x büyütmede 20 ila 25 milimetredir.

Görüş alanı

Ölçek, 10x büyütmede gözlenen mikroskop görüntüsünün çapıdır. Görüş alanı, herhangi bir optiğin kalitesini gösteren bir özelliktir. Büyütme ne kadar düşükse görüş alanı çapı da o kadar büyüktür.

Alan derinliği ve büyütme arasındaki ilişki

Alan derinliği, görüntünün “keskin“ göründüğü odak düzleminin önündeki ve arkasındaki mesafe aralığıdır. Alan derinliği çeşitli faktörlere bağlı olmakla birlikte mikroskoptan alınan büyütme bu mesafe aralığının boyutunu belirlemede önemli bir rol oynar. Genel olarak, büyütme ne kadar yüksek olursa alan derinliği de o kadar düşük olur. Bu nedenle, görüntü kompozisyonu mikroskopide önemli bir rol oynar ve dijital mikroskoplar tam odaklı görüntülerin çok daha verimli bir şekilde oluşturulmasını sağlar.

Alan derinliği

Stereo mikroskop genellikle düşük bir büyütmede on milimetrelik bir alan derinliği gösterir ve böylece görüntünün kalitesini önemli ölçüde arttırır.

Mikroskobik görüntünün çözünürlüğünü ve kontrastını ayarlama

Bir oküler sistemi ve bir iris diyaframı olan diyafram açıklığından oluşan kondansatör, mikroskobun numune tablasında bulunur. Bu diyaframın aydınlık alan yöntemindeki işlevi, mikroskop ışığını ilgili objektif için en iyi şekilde hazırlamaktır. Mikroskobun açıklık diyaframı açılırsa azalan kontrast ile çözünürlük artar. Tersine, açıklık diyaframı kapatıldığında kontrast artarken çözünürlük azalır. Açıklık diyaframının işlevi, ilgili numune için çözünürlük ve kontrast arasındaki optimum dengeyi ayarlamaktır. Açıklık diyaframının faz-kontrast ya da karanlık alan mikroskoplarında herhangi bir işlevi yoktur ve bu nedenle bu kontrast yöntemlerinde paraziti önlemek için tamamen açılır.

Mikroskoptan daha büyük objektiflere geçiş

Objektifi değiştirdikten sonra bakmak istediğiniz hücreleri bulabilmek için lamı görüntünün ortasına getirin. Ardından, daha büyük objektifi mikroskobun burunluğuyla numunenin üzerinde sallayın. Çoğunlukla yeni görüntü neredeyse keskindir. Netlik, mikroskobun ince ayar düğmesi ile ayarlanabilir. Bir sonraki büyük objektif ile aynı şekilde devam edin.

Yüksek büyütme oranlarında aklınızda bulundurmanız gerekenler

Yüksek büyütme oranlarında görüntüde bulanıklık ve çizgi görmemek için mikroskobun diyaframı fazla kapatılmamalıdır. O zaman diyaframı daha da açmak gerekir. Öte yandan, diyafram tamamen açık olduğunda da görüntü donuk görünebilir ve bu nedenle neredeyse hiçbir şey görünmeyebilir. O zaman diyaframı daha da kapatmak gerekir. Doğru ayara rağmen görüntü düz kalıyorsa mikroskobun oküleri ya da objektifi muhtemelen kirlidir. Bu durumda, kirli oküler yüzeylerinin temizlenmesi gerekir.

Keskin bir görüntü ayarlama

Kondansatör üzerindeki diyaframı yaklaşık yarıya kadar kapatın. Ardından, okülerden bakarken mikroskobun en küçük objektifini preparat yardımıyla numuneye doğru yavaşça hareket ettirin. Numunenizin hücrelerini görebildiğinizde odağı tam olarak ayarlamak için mikroskobun ince ayar düğmesini kullanın. Aydınlatma için kontrol düğmesini kullanarak parlaklığı ayarlayın. Mikroskobunuzda ayarlanabilir aydınlatma yoksa ve görüntü çok parlaksa kondansatör üzerindeki diyaframı biraz daha kapatın; görüntü çok karanlıksa da diyaframı açın.

Mikroskop modellerimizden biri olan PCE-MM 200 ile yüzey incelemeleri epey kolaydır. PCE-MM 200, nesneleri bilgisayar ekranında maksimum 200x büyütme ile “canlı” olarak gösterir. Optik etrafında daire şeklinde monte edilmiş sekiz LED sayesinde bilgisayarda parlak görüntüler gösterilir. Büyütülecek nesne her yönden aydınlatılır ve kademesiz olarak kısılabilir. Objektif uzatılmadığında mikroskop bir web kamerası olarak bile kullanılabilir. Örneğin, bitkiler, küçük nesneler ya da küçük canlılar yakından incelenebilir. Mikroskop PCE-MM 200 ile madeni para ya da pullar bile kolaylıkla incelenebilir. Mikroskop, mm ve inç bölümleri olan bir cetvel yardımıyla kalibre edilebilir.

Mikroskopların ve kameralı mikroskopların kullanım alanları neredeyse sınırsızdır.

Mikroskop uygulaması

Mikroskop kullanırken genelde iki hata yapılır. Bu hatalar şunlardır:

- Büyütme çok yüksek ayarlanır. Basit, şeffaf nesne kesitlerinin incelenmesi için ya da yeni başlayanlar için 50x ile 300x aralığındaki büyütme oranı yeterlidir. Mikrotom ile kesildiği için çok ince olan nesneleri incelemek için ise daha yüksek bir büyütme oranı gerekir. Aynı şekilde kan yayması incelenirken çok yüksek büyütme oranları (1000x ve üstü) kullanılır.

- Objektifin yanlış ayarlanmasından dolayı numune tahrip olabilir. Daha yüksek büyütme oranlarında görüntü keskinliği sadece objektif numuneye dokunmadan kısa bir süre önce ayarlanabilir. Bu nedenle, doğru bir ayar yapabilmek için objektif numunenin üzerine yaklaştırılır. Ardından, okülerden bakılarak odak dikkatli bir şekilde ayarlanmalıdır.

Mikroskopların elektronik alanındaki uygulaması

Mikroskop, elektrik alanında çeşitli uygulamalar için kullanılır. Sabit dijital mikroskoplar, PCB üretimi ve montajının kalite kontrolü için kullanılır. Işık mikroskopları ile karşılaştırıldığında bu tür mikroskoplar denetçinin daha iyi yönlendirme olanaklarına sahip olması ve böylece PCB’yi segment segment inceleyebilmesi gibi avantajlar sunar. Denetim doğrudan büyük ekranlarda gerçekleştirilebilir ve genellikle SD kart aracılığıyla depolama seçenekleri sayesinde belgelenebilir. Mikroskop türüne bağlı olarak fotoğrafların yanı sıra videoları da kaydetmek mümkündür. PCB’ler kısa devre ve devre kesintileri açısından kontrol edilir. Devre kesintilerinin konturları da mikroskop yardımıyla örnek özellikleriyle karşılaştırılır. Delikler ve kontaklar, açıklık ve kalıntılar için kontrol edilir.

Lehim direnci, eşit yayılma ve lekelenme açısından mikroskop ile görsel olarak incelenir. Kartlar monte edildikten sonra mikroskop ile tekrar incelenir. Küçük pin aralıklı entegre devreler (IC) söz konusu olduğunda mikroskop pimlerin ilgili temas yüzeyinde olup olmadığını ve lehim banyosundaki PIN’lerde kısa devre oluşup oluşmadığını kontrol etmek için kullanılır. Mikroskop, SMD bileşenlerinde etiketleme insan gözüyle görülemediğinden bileşenlerin doğru yerleştirilip yerleştirilmediğini kontrol etmek için kullanılır.

Lehim bağlantıları, kırık ve soğuk lehim bağlantıları açısından kontrol edilir. Soğuk lehim bağlantılarında lehim ile bileşendeki ilgili bağlantı pimi arasında bağlantı yoktur. Soğuk lehim bağlantılarının tespiti, görülmesi zor olduğundan genellikle çok zordur. Mikroskop olmadan bu tespit nadiren gerçekleştirilebilir. Soğuk lehim bağlantıları genellikle artık çalışmayan ya da kısmen çalışan elektronik tertibatların kaynağı olduğundan bu bağlantıların tespiti çok önemlidir.

Mikroskoplar elektronik aksamların servis ve onarımında da kullanılır. Ancak, devre kartını sökmek genelde zor olduğu ya da bundan kaçınılması gerektiği için burada taşınabilir ve küçük dijital mikroskoplar kullanılır. Bu tür dijital mikroskoplarda USB bağlantısı aracılığıyla bilgisayar monitörü bir ekran görevi görür ya da mikroskopta bir ekran mevcuttur. Üretimde olduğu gibi kartlar, kırık ve soğuk lehim bağlantılarına ya da kullanım sırasında meydana gelen olası kısa devrelere ya da iletkendeki kesintilere karşı kontrol edilir. Buna ek olarak, bileşenler, olası kılcal çatlaklar ya da termal deformasyonlar açısından incelenir.

Mikroskopların temizlenmesi

Temiz optikler, iyi mikroskopi ve mükemmel görüntüler için önemli bir ön koşuldur. Kirlenme açısından en büyük sorun tozdur. Kirlenme görüntüleri bozarken toz da cam yüzeyleri çizebilir, dişlilere ve kayan yüzeylere zarar verebilir. Bu nedenle, mikroskopları tozdan korumak hasarı önlemede en önemli önlemlerdendir. Mikroskop, her kullanımdan sonra kolay temizlenebilir bir kılıf ile örtünmeli ve kapaktaki tozun mikroskoba girmesini önlemek için düzenli olarak nemli bezle temizlenmelidir. Temizleme işlemi sırasında tüp üzerindeki açık çıkışlar da kapatılmalıdır. Optik bileşenlerin temizliğinde kirlenme türü son derece önemlidir. Toz parçacıkları (lamlardan kaynaklanan cam aşınması, tekstil tüyü, kum vb.) ya da diğer kirler (parmak izi, yanlış temizleme girişimlerinden kalan kalıntılar vb.) arasında bir ayrım yapılmalıdır.

Mikroskopların temel bileşenleri

Modern mikroskoplar çeşitli bileşenlerden oluşabilir. Aşağıda yer alan resim en önemli bileşenleri açıklamaktadır. Kameralı mikroskoplar genelde mercek yerine LCD ekrana sahiptir.

1. Oküler

2. Mikroskop kolu / gövdesi

3. Mikroskop tablası

4. Kaba/ince ayar düğmesi

5. Objektif yükseklik ayarı

6. Mikroskop ayağı

7. Mikroskop ışık kaynağı

8. Kondansatör

9. Maşa

10. Objektif

11. Revolver

12. Mikroskop tüpü

Mikroskopların ve kameralı mikroskopların standı aşağıdaki bileşenleri içerir:

Mikroskop ayağı, diğer her şeyin üzerine kurulduğu mikroskopların taban plakasıdır. Mikroskop gövdesi, optiklerin ve objektiflerin bağlı olduğu sütundur. Mikroskop tüpü, mikroskobun tepesindeki genellikle eğimli nadiren de dikey duran tüptür. Ortasında bir delik bulunan çalışma tablasına objektif denir. Odaklama için genellikle ince ayar ve kaba ayar için iki ayar düğmesi bulunur. Numunelerin aydınlatılması ve büyütülmesi için gerekli olan diğer tüm mikroskop bileşenleri optik olarak ifade edilir. Mikroskoba tüp içinde bulunan okülerden bakılır. Objektifler numunenin üzerinde yer alır ve hızlı değişim için bir revolvera takılır. Mikroskop tablasının altında başka bir mercek sistemi olan kondansatör bulunur. Numuneleri aydınlatmak için bir ışık kaynağı ya da ayna kullanılır.

Mikroskopi için ipuçları / mikroskopi öncesinde dikkat edilmesi gerekenler:

- Mikroskobu düz bir şekilde kurun.

- Mikroskobu prize takın.

- En küçük objektif mikroskop tablasının üzerinde olmalıdır.

- Tablayı sonuna kadar aşağı çevirin.

- Revolver üzerindeki küçük objektifi vidalayın.

- Mikroskobun ışık kaynağını açın.

- Lamı, numune objektif deliğinin ortasında olacak şekilde yerleştirin.

- Mikroskop lamlarını maşaları kullanarak mikroskop tablasına takın.

- Mikroskobun oküleri ve objektifleri kirli olmamalıdır. Aksi halde bulanık bir görüntü görünür.

- Tüpü kaba ince ayar düğmesi ile mikroskop lamına getirin. Lamelin ezilmemesine dikkat edin.

- Aydınlatmayı diyafram açıklığı ile düzeltin. Açıklık ne kadar kapalı olursa görüntü de o kadar keskin olur.

- Revolverdaki bir sonraki büyük objektifi döndürün. Numune net bir şekilde görülebilmelidir. Aksi takdirde daha küçük bir objektifle yeniden ortalayın.

- Odaklama için numune mesafesini azaltın. Diyafram ile biraz aydınlatın.

- Kaba/ince ayar düğmesini minimum düzeyde çevirerek görüntünün optik taranmasını (odaklanmasını) sağlayın.

- Numuneyi görüş alanının merkezine getirmek için lamı biraz hareket ettirin.

Ağırlıklı olarak, stereo mikroskoplar iç özelliklerin tanınması için kullanılır. Kullanıcı, stereo optiğe bakarken aynı numunenin görüntüsünü iki farklı açıdan görür. Bu da üç boyutlu yani uzamsal bir izlenim yaratır.

Floresan

Bitkilerin yeşil yaprak pigmenti (klorofil) kısa dalga ışıkla uyarıldığında doğal olarak yoğun kırmızı ışıkta floresan verir. Bu birincil floresanı gözlemlemek için mikroskop kullanımı için başka bir hazırlığa gerek yoktur. İkincil floresan durumunda kendisi floresan olmayan nesneler floresan bir boya ile işaretlenir (florokromizasyon). İyi bilinen floresan bir boya da mavi ışıkla uyarıldığında hücre çekirdeklerinin (kromatin ve nükleol) yeşil bir floresan gösterdiği akridin turuncusudur. Floresan sadece floresan boya ile preparat tarafından üretildiğinden bu aynı zamanda indüklenmiş floresan olarak da adlandırılır.

İmmünofloresanda bir floresan boya (genellikle FITC = floresan izo-tiyo-siyanat) bir antikor ile birleştirilir. Bu antikorlar, belirli biyolojik yapılar için çok spesifik olarak üretilebilir. Florokromun bağlanmasına neredeyse antikor aracılık eder. Bu tür florokromlar, geleneksel ikincil floresan kadar yoğun olmasa da son derece seçicidir.

Gelen ve iletilen ışık stereo mikroskopları

Bu tür mikroskoplar çoğunlukla daha büyük nesnelerin incelenmesi için kullanılır. Bu tür mikroskoplar, böcekleri, bitkileri, madeni paraları incelemek için ya da malzeme testleri gerçekleştirmek için kullanılabilir. Çoğu klasik yansıyan ışık mikroskobu 40 mm’nin üzerinde bir çalışma mesafesine sahiptir. Bu nedenle, bu mikroskoplar özellikle büyük nesneler ya da malzeme testleri için uygundur. Bu mikroskoplar genelde binoküler modeller olarak sunulur.

Dijital mikroskop

Dijital mikroskopi geleneksel ışık mikroskobunun karşılığıdır. Numuneler artık doğrudan mikroskop üzerindeki okülerden görüntülenmez; ancak numunenin tamamı tarandıktan sonra monitörde istenen çözünürlükte görüntülenen sanal bir genel görüntü olarak görüntülenir. Entegre otomatik odaklama, görüntünün her zaman odakta olmasını ve böylece keskin bir şekilde yakalanmasını sağlar. Tarama işleminde oluşturulan her bir görüntü otomatik olarak üst üste bindirilerek büyük ve kesintisiz bir görüntü oluşturulur. Tamamlanan sanal görüntü veri tabanında kaydedilebilir.

İletilen ışık mikroskobu

Bu tür mikroskoplar esas olarak ince yarı saydam numunelerin ve sıvıların incelenmesi için kullanılır. Uygulama alanlarından bazıları kan, hücre ya da bitki numunelerinin incelenmesidir. Klasik iletilen ışık mikroskoplarında genelde 4 mm’den daha az olan bir çalışma mesafesi bulunur. Bu nedenle, bu tür mikroskoplar sadece ince numuneler için uygundur. Numuneler cam lamlar üzerine yerleştirilir ve üzerleri kapatılır. İletilen ışık mikroskopları genelde çok yüksek bir büyütme ile sunulur (40x’ten 1000x’e kadar). 1000x büyütmeden kullanılabilir netlik elde etmek için kapak camı ile objektif lens arasındaki hava boşluğu bir damla damla daldırma yağı ile kapatılmalıdır. 400x’e kadar herhangi bir aletle özel bir teknik kullanmadan inceleme yapılabilir. Oküler değiştirilerek mikroskobun büyütme oranı arttırılabilir.

Elektron mikroskobu

Elektron mikroskopları, PCE tarafından sunulan laboratuvar mikroskoplarının (ışık mikroskopları) niteliksel olarak üstündedir. Böyle bir mikroskopta görüntüleme için ışık yerine elektronlar kullanılır. Bu tür bir mikroskopta elektonların hızının arttırılması daha kısa bir dalga boyu ve dolayısıyla daha yüksek bir çözünürlük sağlar (elektronlar görünür ışıktan çok daha kısa dalga boylarına sahip olduğundan çok daha küçük yapıları da çözebilir). Görüntüleme için ışık yerine elektronlar kullanıldığından orjinal olarak elde edilen görüntüler siyah beyazdır. Burada kullanılan elektron ışını bir tungsten katot aracılığıyla üretilir. Bu prensibe dayanan mikroskoplar transmisyon ve taramalı elektron türü olmak üzere iki türdür.

Modern mikroskopların en iyi çözümleme gücü en iyi ihtimalle 200 nm, SEM için 3 mm ya da TEM için 0.2’dir. Taramalı elektron mikroskobu ve atomik kuvvet mikroskobu ile daha ince yapılar çözülebilir.

Elektron mikroskop çeşitleri şunlardır:

Geçirimli elektron mikroskobu (TEM)

Burada ince bir nesne elektronlar tarafından ışınlanır. Prensip olarak TEM mikroskopları, esas olarak soğurmanın rol oynadığı iletilen ışık mikroskobuna karşılık gelir. Mevcut çözümleme gücü 0.05 nm civarındadır.

Taramalı elektron mikroskobu (SEM)

İnce odaklanmış bir elektron ışını, değerli metalle buharla kaplanmış bir numune üzerinde belirli bir ızgarada yönlendirilir. Nesne yüzeyinden yayılan ikincil elektronlar (kontrast) bir sinyal olarak ölçülür ve optik bir görüntüye dönüştürülür. Bozulmamış bir elektron ışını elde etmek için ölçüm yüksek vakumda gerçekleştirilir.

Atomik kuvvet mikroskobu (AFM)

Bu yöntem, yüzey görüntüleme için kullanılır. Bir yaprak yaya bağlı “atomik“ bir iğne, numuneyi tanımlanmış bir ızgarada taramak için kullanılır. Atomik kuvvetler yüzeye olan mesafeyi sabit tutar. Yaprak yayın bükülmesi, lazer ışığının optik sensörlerle yansıtılmasıyla kaydedilir ve satır satır görüntülenir. Test edilecek pürüzlülüğe göre 0.1 - 10 nm aralığında yanal farklılıklar kaydedilir.

Taramalı tünelleme mikroskobu (STM)

Taramalı tünelleme mikroskobunda elektriksel olarak iletken bir uç ile eşit derecede iletken numune arasındaki akım akışı ölçülerek yüzeyler görselleştirilir. Elektriksel olarak iletken olmayan numuneler altın, grafit ya da krom ile buharlaştırılmalıdır. Burada da uç, belirli bir ızgara içinde nesnenin üzerinden geçirilir.

Mono, bino ya da trinoküler mikroskop

Monoküler mikroskoplar, mikroskopiye başlamak için en ucuz seçenektir. Monoküler görüş nedeniyle herhangi bir kayba uğramazlar. Daha uzun ve rahat bir inceleme için binoküler mikroskoplar daha uygundur. İki gözle daha uzun bir süre boyunca daha rahat bir şekilde inceleme yapılabilir. Standart parçaların yanı sıra binoküler mikroskoplar daha karmaşık bir prizma düzenine ve daha parlak bir aydınlatmaya sahiptir.

X ışını mikroskobu

X ışını mikroskobu, radyasyon kaynağı olarak X ışınlarını kullanır. X ışınlarının daha kısa dalga boyu olduğundan ışığa kıyasla çok daha yüksek bir çözünürlük elde edilir. Numunenin X ışınları ile daha fazla etkileşimi (penetrasyon kapasitesi) de ölçülebilir. X ışını mikroskobunun büyük bir avantajı da numunelerin elektron mikroskobuna göre daha kalın olabilmesidir. Aynı şekilde, yüzeyin elektriksel iletkenliği gerekli değildir, biyolojik malzemenin boyanması, bir taşıyıcı malzemeye gömülmesi ya da aşırı ince numuneler halinde kesilmesi gerekmez.

Konfokal mikroskobu

Bu mikroskop türü, ışık ya da floresan mikroskobunun özel bir şeklidir: çok ince optik kesitler “taranır“ ve 3D görüntü oluşturmak için birleştirilir. Tüm kesitler optik olarak keskin olduğundan sonuç tamamen odaklanmış bir 3D görüntüdür.

Görsel olarak yakalanması gereken uygulamalar için trinoküler mikroskoplar ya da kameralı mikroskoplar da mevcuttur. Bunlar ek bir tüpe sahip binoküler mikroskoplardır. Burada, inceleme sırasında incelemeyi kaydeden bir USB kamera takılabilir. Kaydedilen görüntüler daha sonra bilgisayara aktarılabilir. Bunun haricinde, binoküler mikroskoplara mikro mercek de bağlanabilir. Bu mikro mercek, mikroskopların mercek tutucusuna basit bir şekilde yerleştirilir. Mikro mercek, mevcut mikroskopları video ya da kamera mikroskobu olarak yükseltme ve böylece mevcut mikroskopları en son teknolojiye getirme imkanı sunar.

Mikroskoplar için gereksinimler

Özel amaçları nedeniyle mikroskopların donanımına belirli gereksinimler getirilmiştir. Aydınlık alanda 400 ila 600x büyütme oranına sahip normal mikroskoplar genelde yeterlidir. Faz kontrast cihazı, karanlık alan yönetimi ve güçlü ayarlanabilir halojen aydınlatma gibi özel aydınlatma cihazları, düşük kontrastlı nesnelerin her bir ayrıntısının numuneyi renklendirmeden tanınmasını sağlar.
