Condition monitoring / Conditiebewaking PCE-VM 22-ICA incl. ISO-kalibratiecertif

Best.nr.: PCE-VM 22-ICA
EAN: 4250348728401
2.849,90 €
3.448,38 €
ISO-kalibratie Meetinstrumenten
Prijzen zijn netto, exclusief BTW en 12,95 € netto verzendkosten
:
4250348728401
PCE-VM 22-ICA
Levertijd: Op aanvraag

Toebehoren

ISO-kalibratie certificaat CAL-V-I
Kalibratiecertificaat voor trillingsmeters
215,90 €

Beschrijving

Condition monitoring / conditiebewaking met 4 GB datageheugen / FFT-analyse / golfvormweergave / infraroodtemperatuurmeter / meetbereik 0 ... 200 mm/s² / batterijduur van 8 uur / micro USB-interface / magnetische houder / optische snelheidsmeting

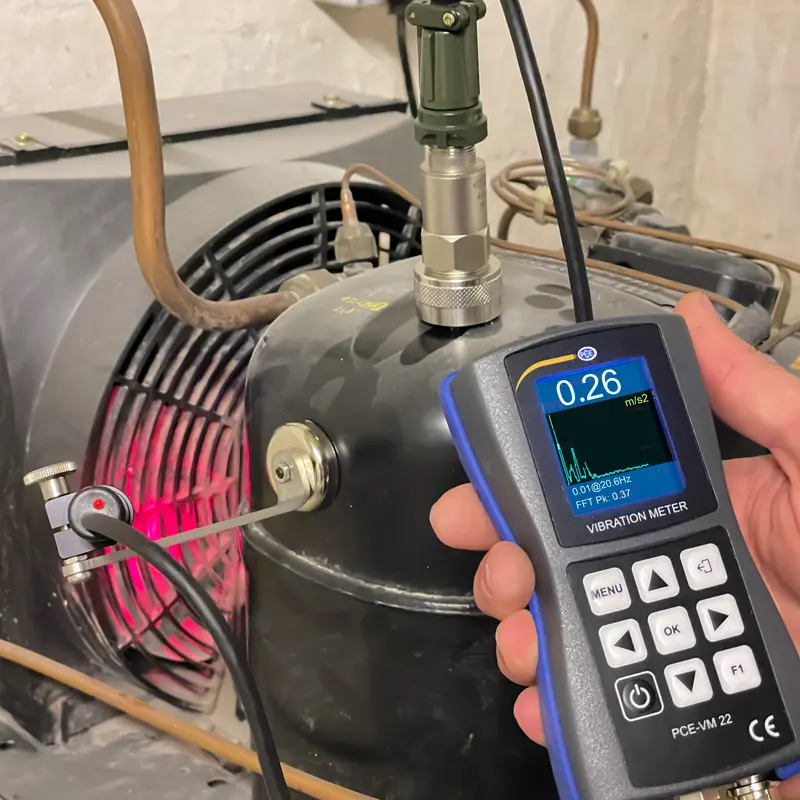

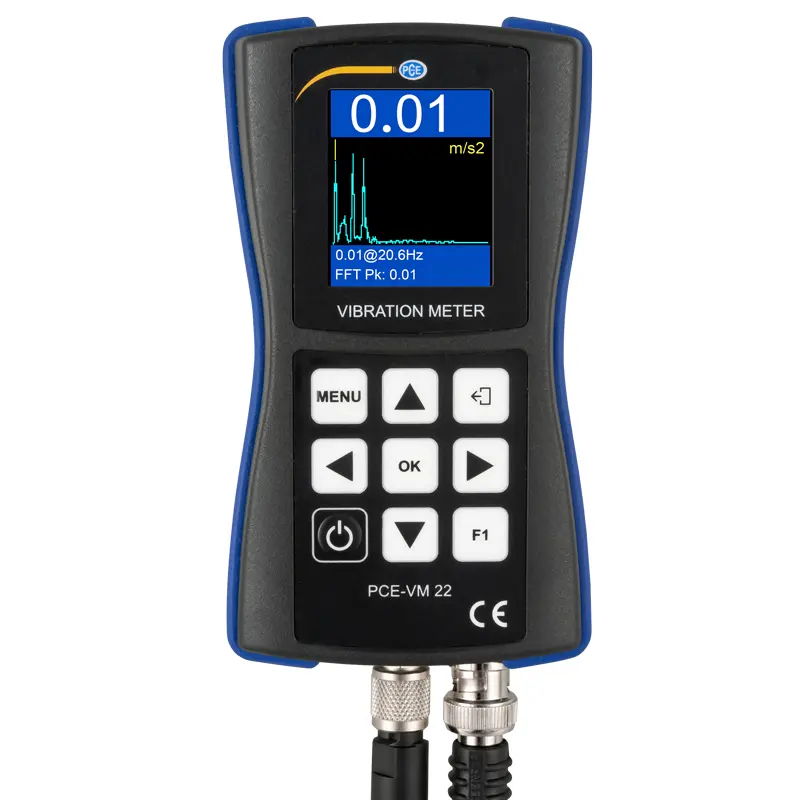

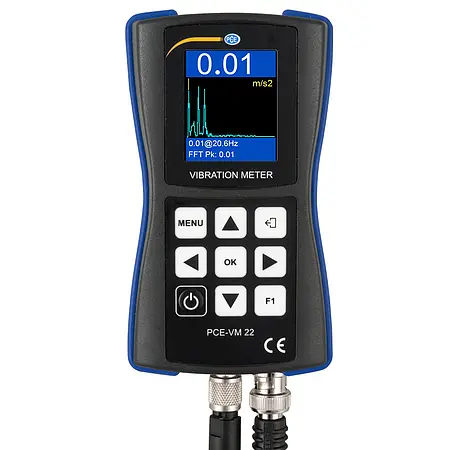

De condition monitoring / conditiebewaking heeft een meetbereik van 0 ... 200 m/s² voor de meting van acceleratie. Naast acceleratie kan de condition monitoring / conditiebewaking ook de snelheid, verplaatsing, frequentie en een ISO 18016-3 meting uitvoeren. Tijdens de trillingsmeting wordt tegelijkertijd een FFT-weergave gegeven op de condition monitoring / conditiebewaking. Met één druk op de knop kan de FFT-analyse worden overgeschakeld naar het werkelijke golfweergave van de trilling. Hierdoor kan een trilling met de condition monitoring / conditiebewaking nog beter geanalyseerd en geëvalueerd worden. De magnetische houder op de trillingssensor van de condition monitoring / conditiebewaking is zo ontworpen dat deze kan worden bevestigd aan krommingen met een minimale straal van 20 mm.

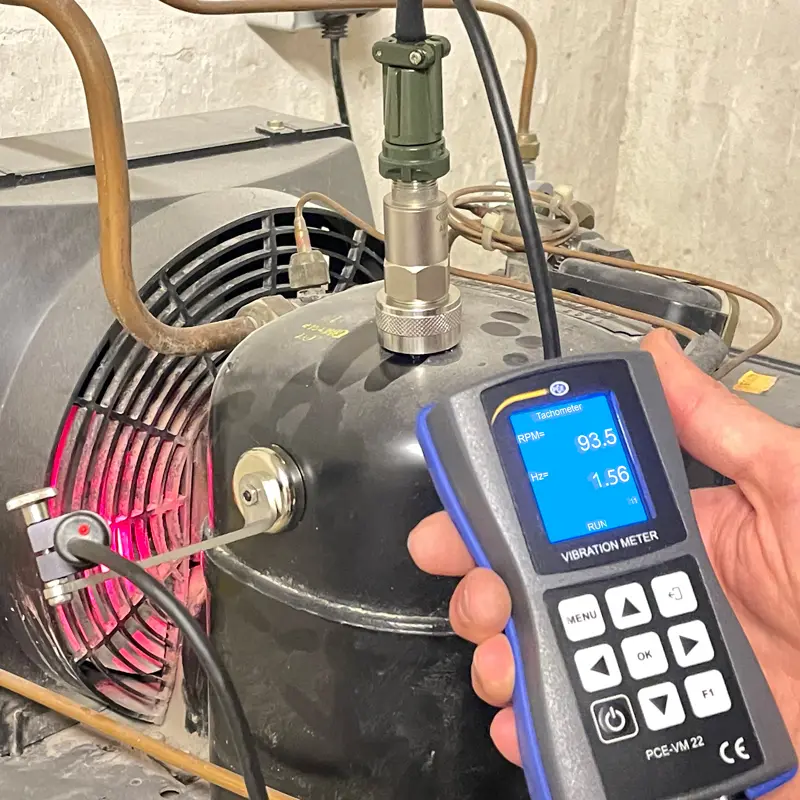

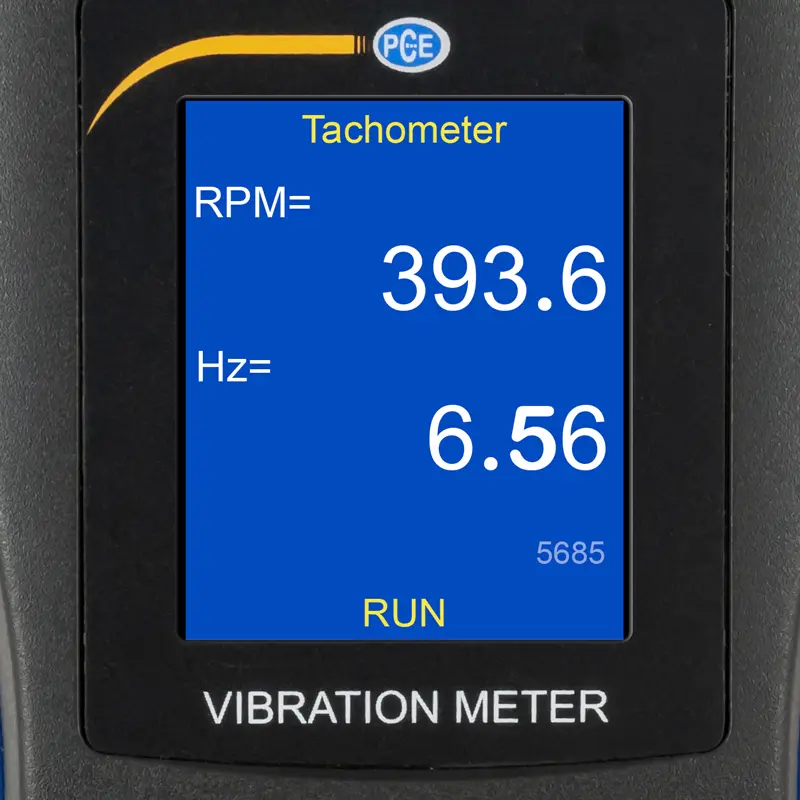

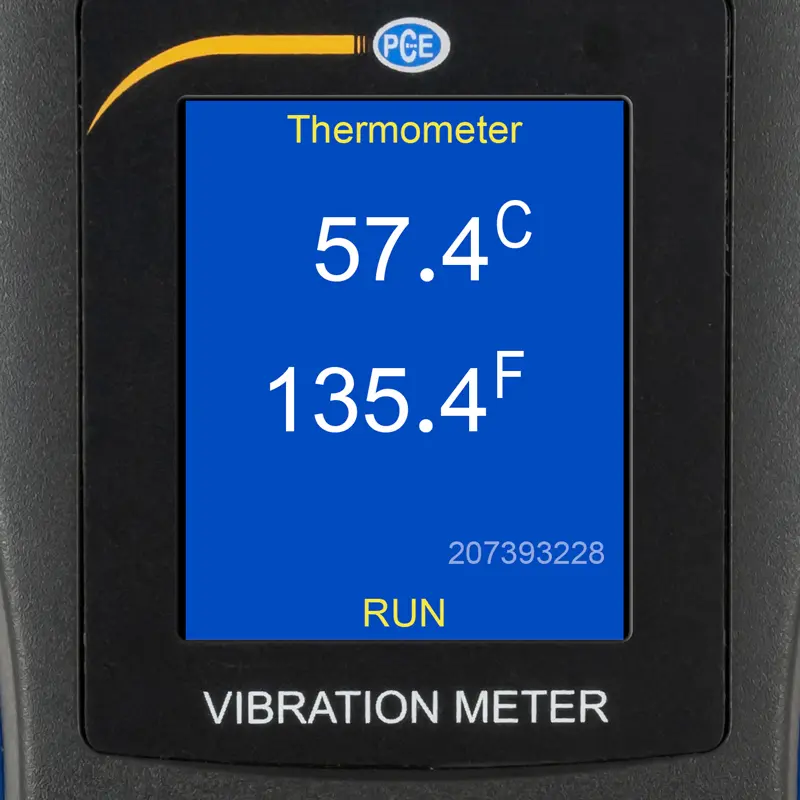

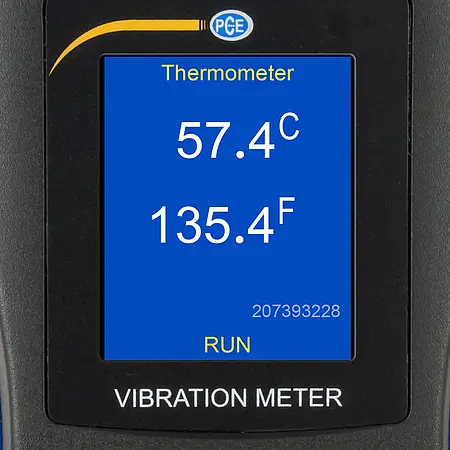

Naast de trillingssensor beschikt de condition monitoring / conditiebewaking ook over een externe infrarood temperatuursensor. Met deze temperatuursensor kunnen oppervlaktetemperaturen tussen -70 ... 380 °C worden gemeten. Een andere meetfunctie van de condition monitoring / conditiebewaking is de contactloze toerentalmeting. Hiermee kunnen bijvoorbeeld ventilatiesystemen met de condition monitoring / conditiebewaking op hun aantal omwentelingen kunnen worden gecontroleerd.

Er is een 4 GB geheugen geïnstalleerd in de condition monitoring / conditiebewaking. De meetgegevens kunnen vervolgens van de condition monitoring / conditiebewaking naar een pc worden overgebracht. Er is kosteloze software beschikbaar om de gegevens te analyseren.

Door de vele functies is de condition monitoring / conditiebewaking een universeel toepasbaar meetinstrument. Zo vindt de condition monitoring / conditiebewaking zijn toepassing onder andere bij het onderhoud aan generatoren of motoren. De condition monitoring / conditiebewaking wordt uitgerust met een ISO-certificaat.

Kenmerken

- Meetbereik 0 ... 200 m/s²
- Infrarood temperatuurmeting
- 4 GB gegevensopslag
- Batterijduur 8 uur
- Optioneel met ISO kalibratiecertificaat
- FFT analyse en golfweergave van de trilling
- Incl. ISO-kalibratiecertificaat


Specificaties

Frequentie

Meetbereik

1 ... 10.000 Hz

Resolutie

0,1 Hz

Nauwkeurigheid

±5 %





Versnelling



Meetbereik

0 ... 200 m/s²

Resolutie

0,01 m/s²

Nauwkeurigheid

±5 %





Snelheid



Meetbereik

0 ... 200 mm/s

Resolutie

0,01 mm/s

Nauwkeurigheid

±5 %





Verplaatsing



Meetbereik

0 ... 2000 μm

Resolutie

0,01 μm

Nauwkeurigheid

±5 %





Infrarood temperatuurmeting



Meetbereik

-70 ... 380 °C / -94 ... 716 °F

Resolutie

0.1°C / °F

Nauwkeurigheid

±0,5% bij (0...+60°C), (32 ... 140 °F)



±1% bij (-40 ... 0, 60 ... 120 °C), (-40 ... 32, 140 ... 248°F)



±2% bij (-70 ... -40, 120 ... 180 °C), (-94 ... -40, 248 ... 356°F)



±4% bij (180 ... +380 °C), (356 ... 716 °F)

Emissiviteit

1 vast





Tachometer



Meetbereik

10 ... 200.000 RPM

Resolutie

0,1 RPM

Nauwkeurigheid

±0,1% en ±1 RPM

Eenheden

RPM, Hz


Overige specificaties van de handheld

FFT Spectrum resolutie

400, 800, 1600 lijnen

Dynamisch bereik

106 dB

Resolutie A/D-converter

24-bits

Opslagruimte

4 GB

Display

128 x 160 pixels

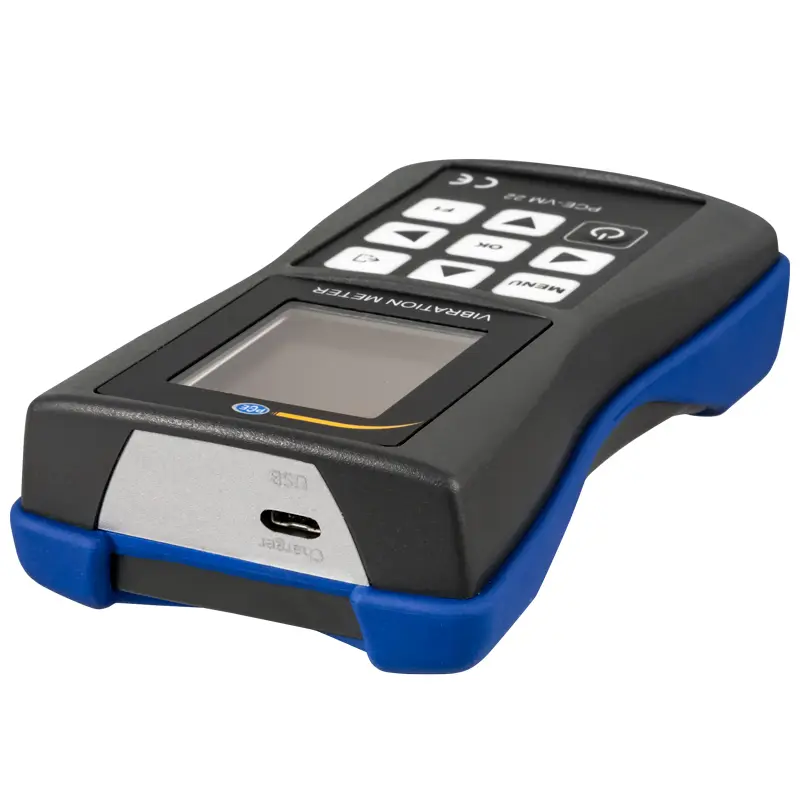

Interface

Micro USB-interface

Voeding batterij

3,7 V, 1000 mAh batterij

Batterijduur

ca. 8 uur

Voeding netstroom

5 V DC, 1 A

Gebruikscondities

0 ... 50 °C, <85 % RV, niet-condenserend

Opslagcondities

-20 ... 60 °C, <85 % RV, niet-condenserend

Afmetingen

132 x 70 x 33 mm

Gewicht

150 gr

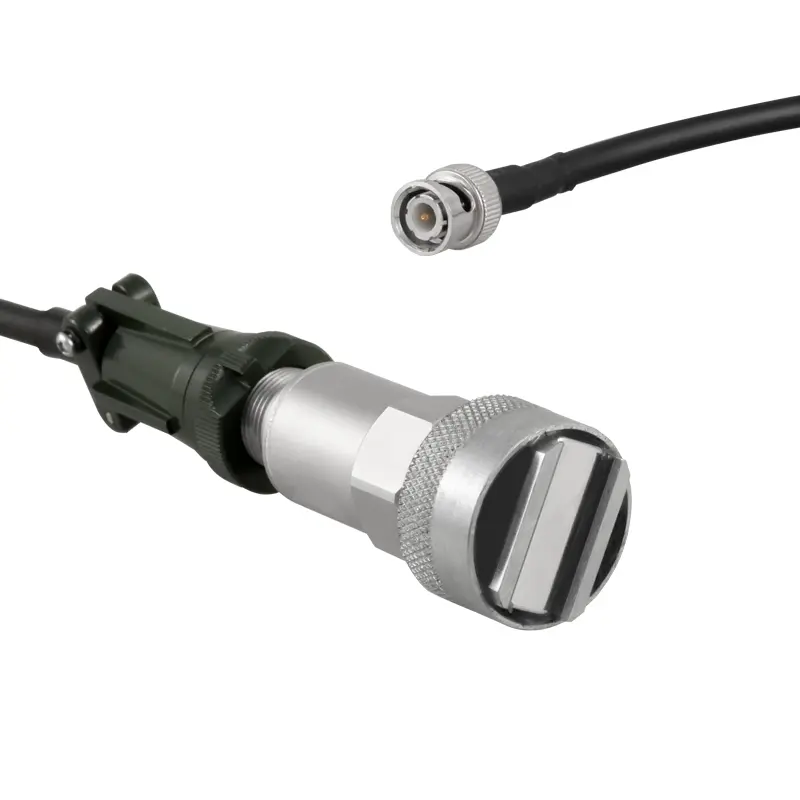

Specificaties trillingssensor



Gevoeligheid

100 mV/g

Kabellengte

ca. 1,5 m

Verbinding

2-pins MIL-DTL-5015

Materiaal behuizing

316L roestvrij staal

Afmetingen

Ø25 x 53 mm

Gewicht

86 gr





Specificaties magnetische houder



Diameter

30 mm

Magnetische kracht

20 kg

Aansluitdraad

1/4"-28 UNF vrouwelijk

Kleinste radius

20 mm

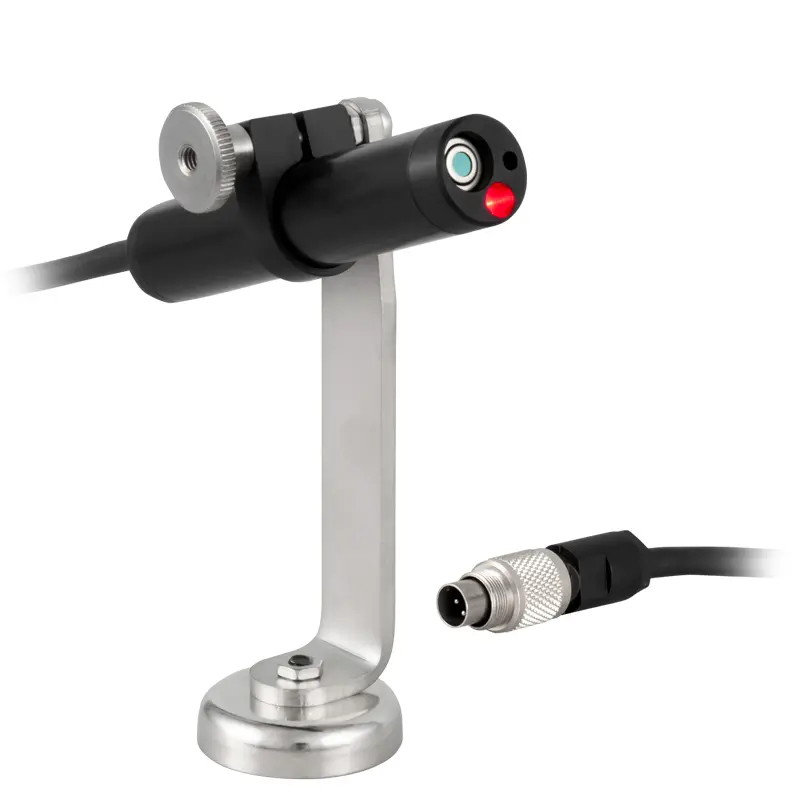

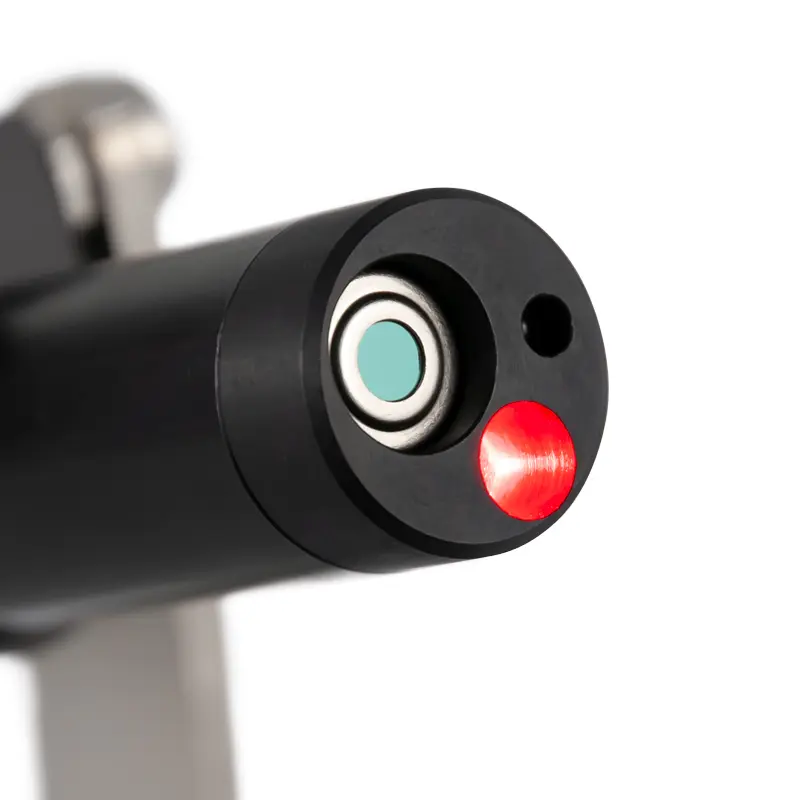

Specificaties infrarood- en snelheidssensor

Kabellengte

ca. 1,2 m

Afmetingen

Ø16 x 83 mm

Gewicht

75 gr

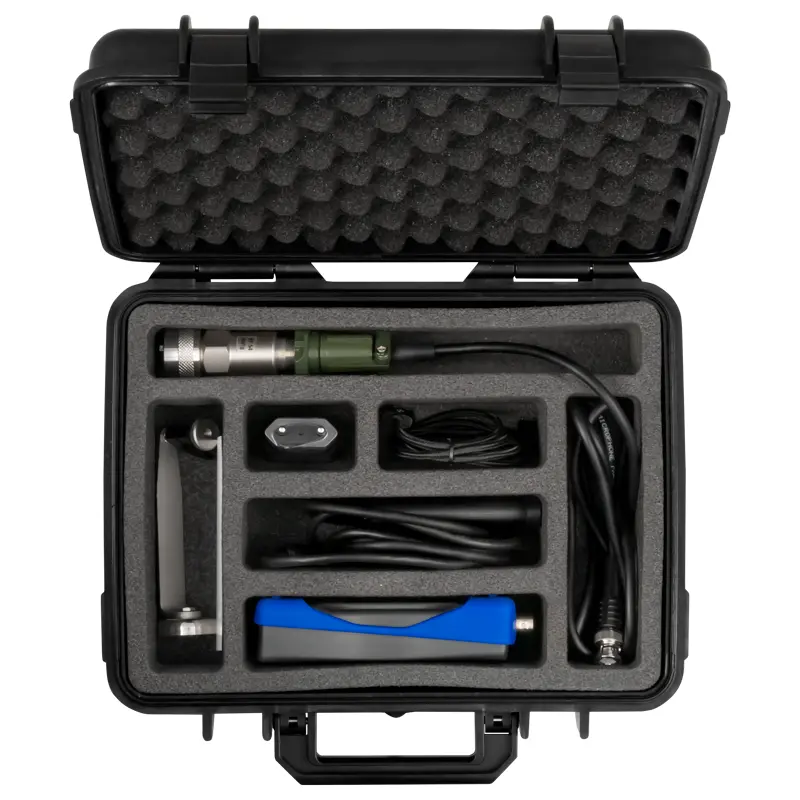

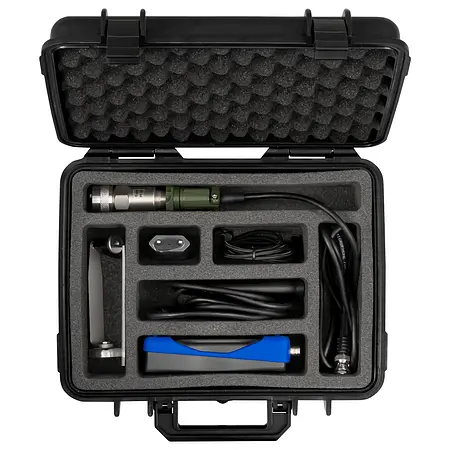

Leveromvang

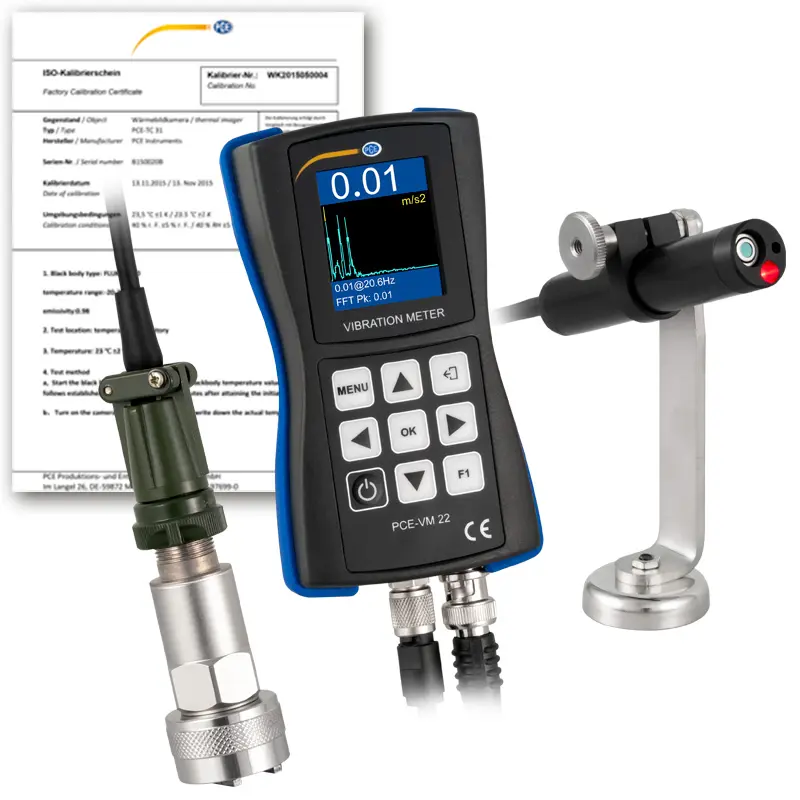

1 x condition monitoring / conditiebewaking PCE-VM 22
1 x trillingssensor met aansluitkabel en magnetische houder
1 x infraroodsensor met snelheidssensor
1 x magnetische houder
1 x USB-oplaadadapter
1 x Micro USB-kabel
1 x transportkoffer
1 x gebruikershandleiding
1 x ISO-kalibratiecertificaat

LET OP: Het ISO-kalibratiecertificaat wordt op maat per klant opgesteld en is daarom uitgesloten van het retourrecht.

Bij het bestellen dient u de adresgegevens van de eindgebruiker in te voeren bij de notities!
