EVSE-adapter PCE-EVSE 310+

Best.nr.: PCE-EVSE 310+
EAN: 4250348732330
385,90 €
466,94 €
Prijzen zijn netto, exclusief BTW en 12,95 € netto verzendkosten
:
4250348732330
PCE-EVSE 310+
Levertijd: 1-2 werkdagen

Toebehoren

Adapter
Meetaansluitadapter voor wallboxen PCE-EVSE ADP
131,90 €

Beschrijving

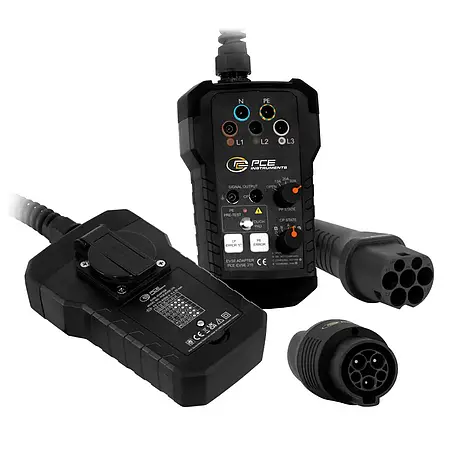

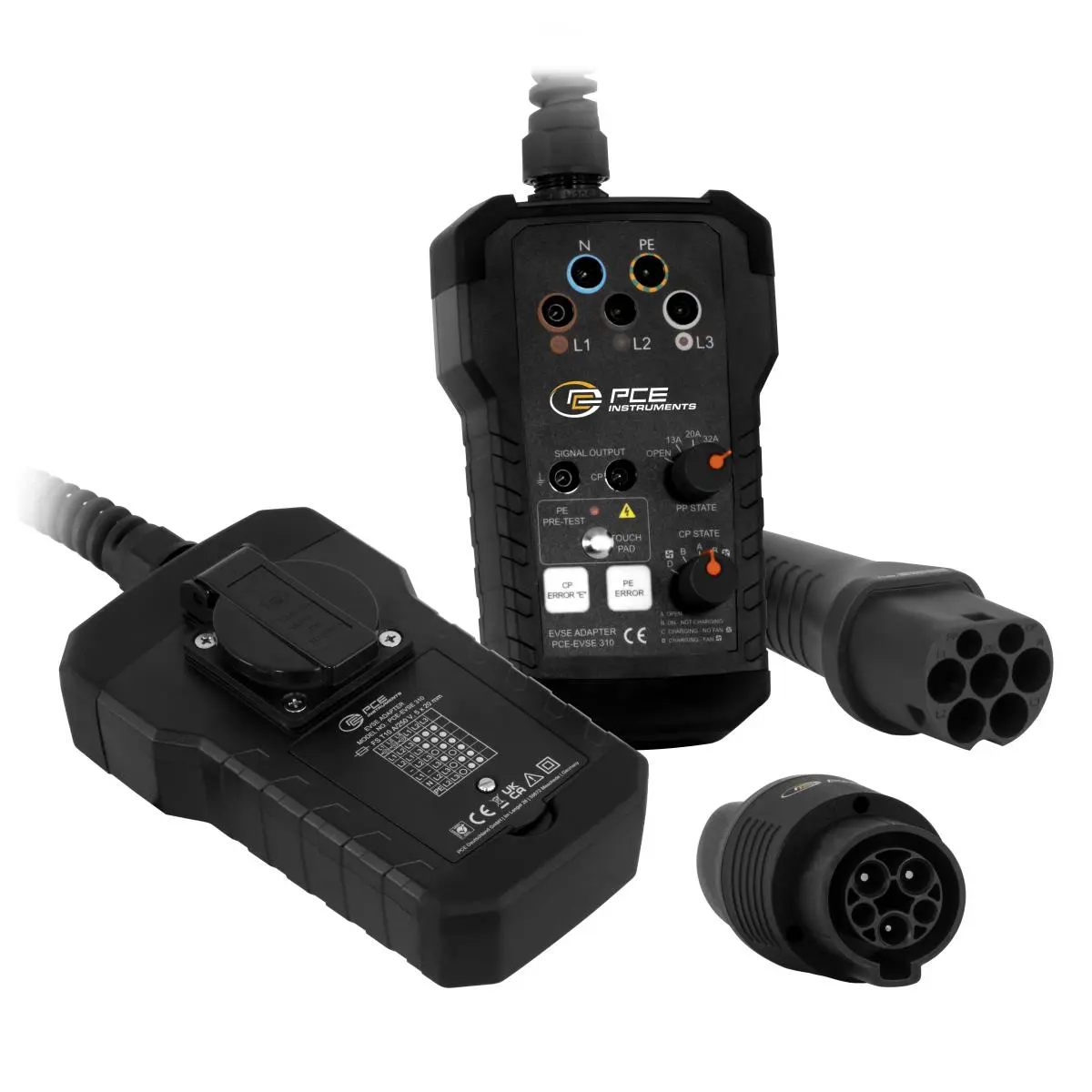

EVSE-adapter / testadapter / voertuigsimulatie / kabelsimulatie / CP-uitgang en stopcontact voor meetdoeleinden / incl. transporttas

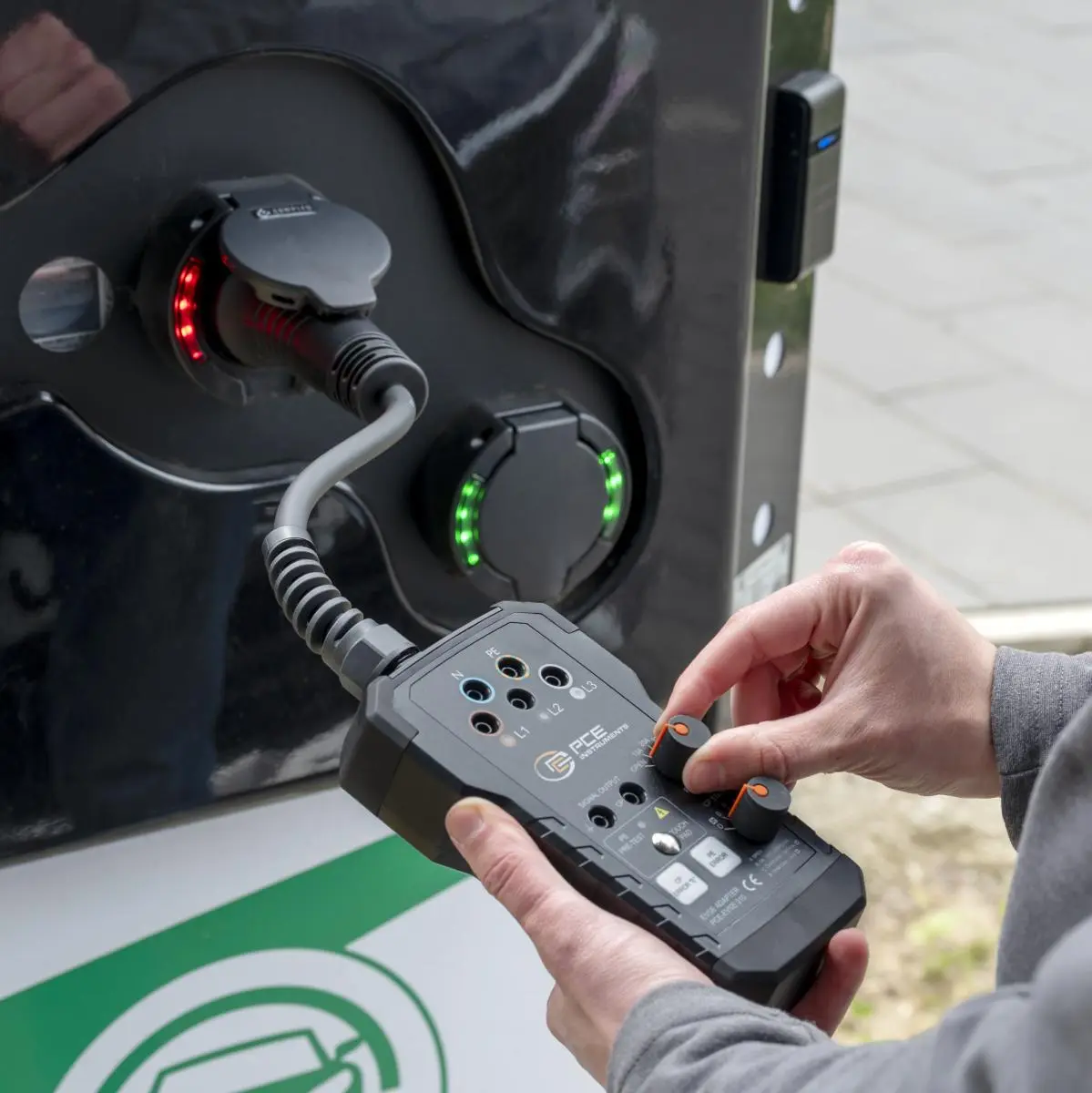

De EVSE-adapter / testadapter voor laadstations is voor VDE 0100-testers om laadstations (laadmodus 3) voor elektrische auto's te testen. Deze adapter kan worden gebruikt met de PCE-ITE 55B installatietester of met de meeste andere standaard VDE 0100 testers. Dankzij de LED's voor spanningsdetectie op de 3 fasen kan snel worden vastgesteld of er een installatiefout is.

Met de PP State draaischakelaar kan de stroombelastbaarheid van de laadkabel worden gesimuleerd. De stroombelastbaarheid wordt gesimuleerd met verschillende weerstanden in de EVSE-adapter / testadapter, die tussen de PP- en PE-geleiders worden aangesloten. Verschillende voertuigtoestanden kunnen gesimuleerd worden met de CP State draaischakelaar. De voertuigtoestanden worden gesimuleerd met verschillende weerstanden die verbonden zijn tussen de CP- en PE-geleiders.

Op de stekkerdoos kan een externe belasting worden aangesloten. Deze uitgang is alleen bedoeld voor meetdoeleinden en biedt de mogelijkheid om de werking van de elektriciteitsmeter te controleren. Daarnaast kan ook een PE-fout (aardlek) worden gesimuleerd met de EVSE-adapter / testadapter. De EVSE-adapter / testadapter wordt geleverd in een uitrustingszak. Er wordt ook een adapter meegeleverd voor wallboxen met een type 1-aansluiting.

Kenmerken

- PE voorcontrole
- Status van de Proximity Pilot PP en de Control Pilot CP
- Simulatie van CP-fout "E" en PE-fout
- Stopcontact voor meetdoeleinden
- Veiligheids-meetcontactdozen
- Inclusief stekker type 2

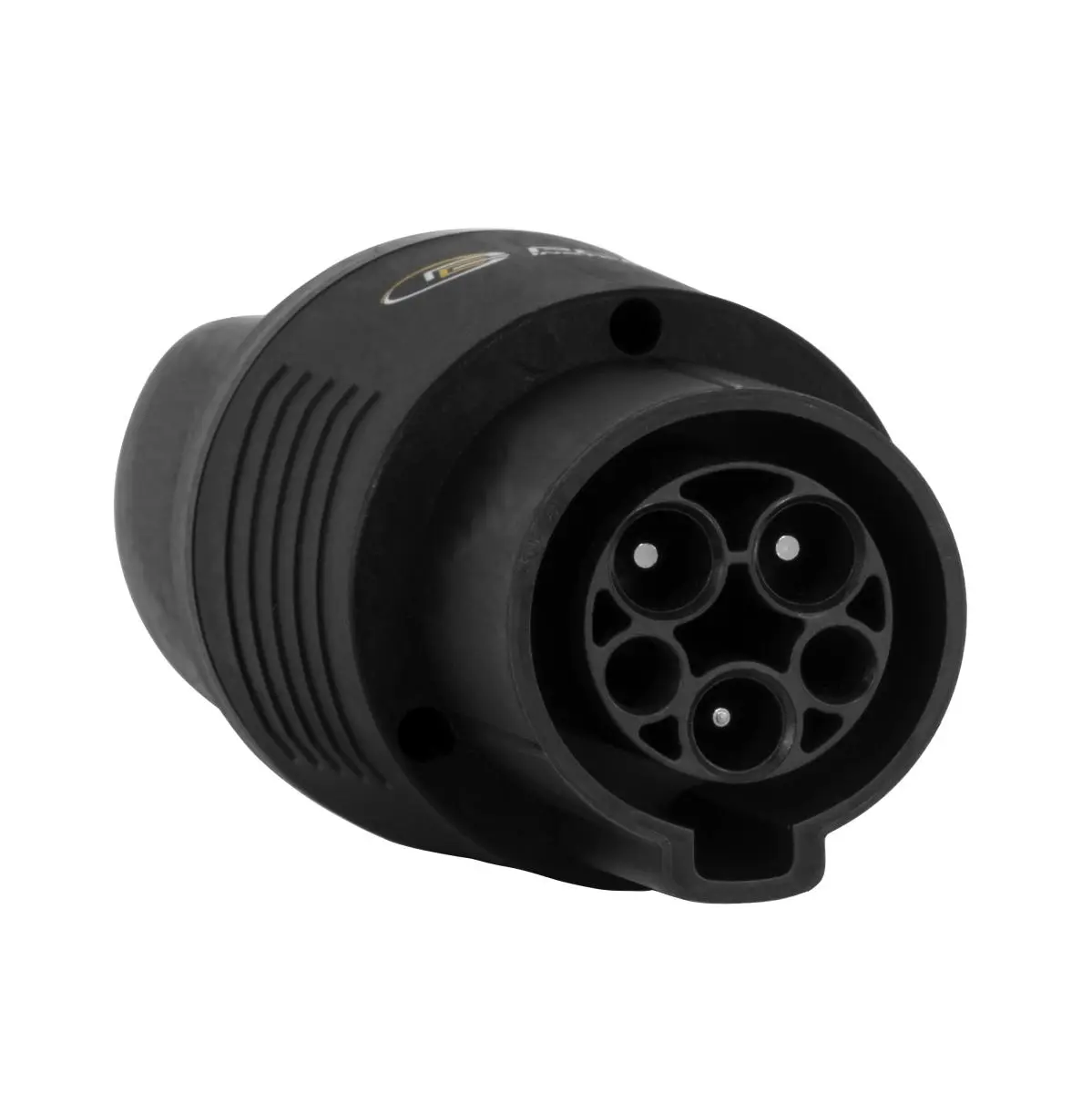

- inclusief adapter voor type 1



Specificaties

Test Functies



PE Pre-Test

Ja, met capacitieve elektrode

PP Simulatie

open, 13 A, 20 A, 32 A, 63 A

CP-status

A, B, C, D

CP-fout "E"

E

PE-fout / aardingsfout

Ja





Algemene technische gegevens



Verbindingen

L1, L2, L3, N, PE

Aansluitingen Aanvullende informatie

max. 230V (1-fase) / 430V (3-fase); 50 / 60Hz
10A / 250 V
Type 2 stekker bevestigd aan kabel
(optionele adapter vereist voor Type 1)

Norm(en)

IEC62196-2 Type 2 stekker

Kabellengte

25 cm

Veiligheidsnorm

KAT II / 300V

Stekkerdoos

maximaal 250 V; 50/60 Hz; 10 EEN

Uitgangen

2 x 4 mm aansluitingen (signaaluitgangen)

Zekering(en)

Stopcontact T10A/250V

Beschermingsklasse (apparaat)

IP40

Gewicht

643 gr

Afmetingen (L x B x H)

600 x 105 x 73 mm

Omgevingscondities

0 ... 40 °C , 80 % RV

Opslagcondities

-10 ... 50 °C , 80 % RV

Talen van de gids

Duits, Engels

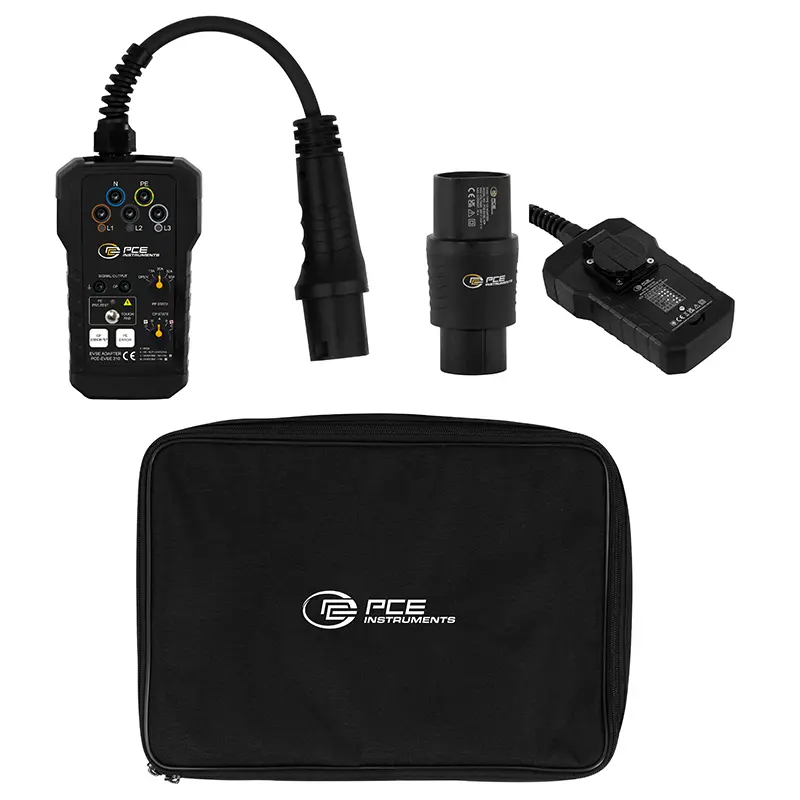

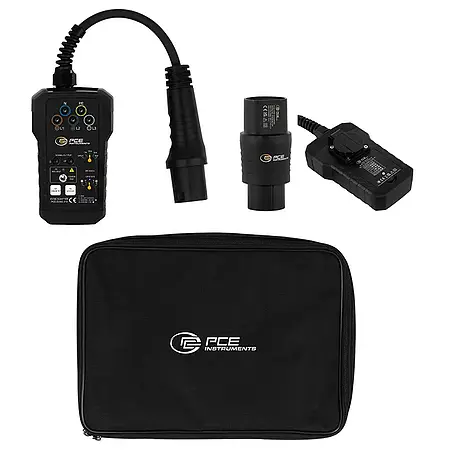

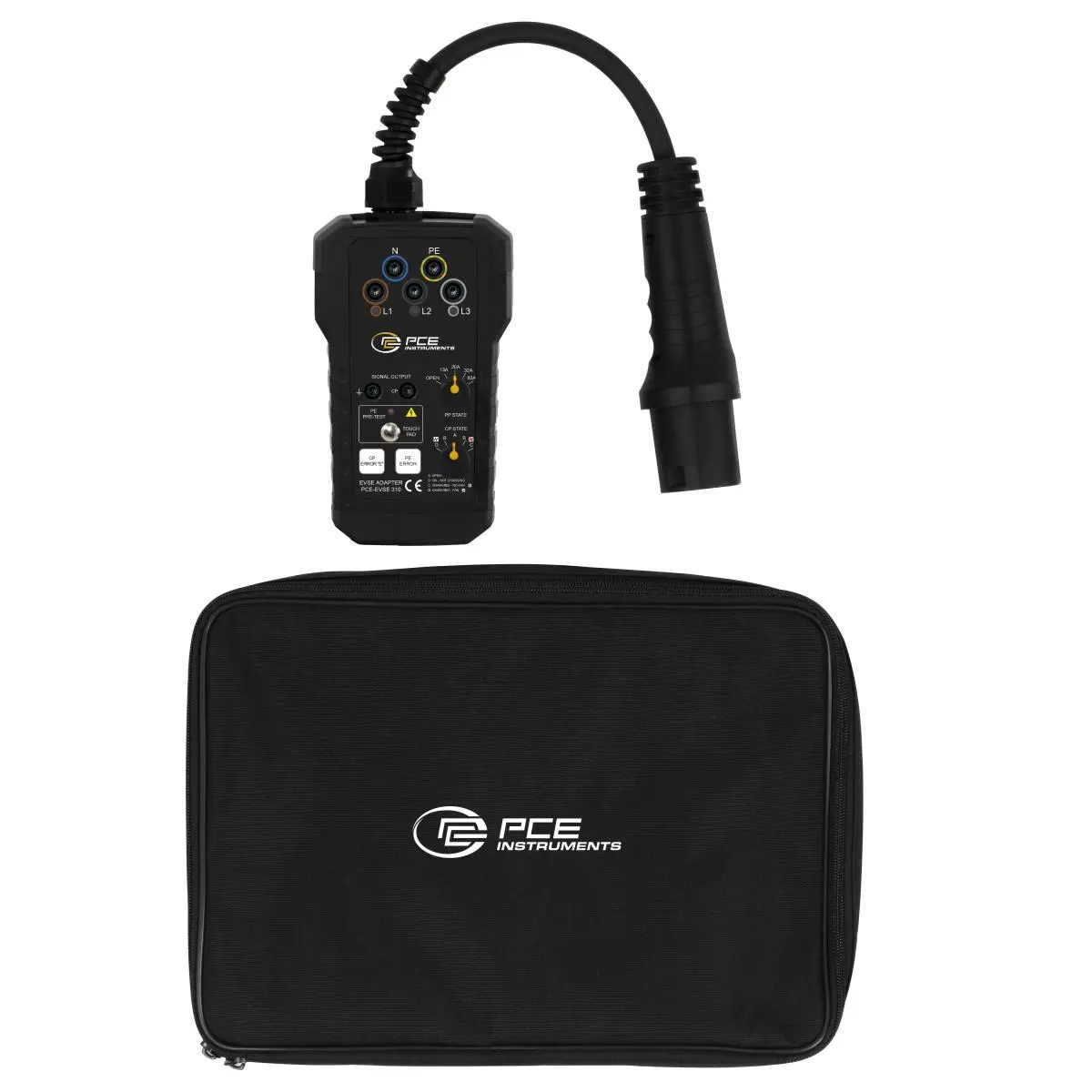

Leveromvang

1 x EVSE-adapter / PCE-EVSE 310 testadapter
1 x type 2 stekker
1 x Adapter voor type 1 (PCE0-EVSE ADP)
1 x gebruiksaanwijzing
1 x draagtas
