EVSE-meetapparaat PCE-EVSE-KIT2

Best.nr.: PCE-EVSE-KIT2

EAN: 4250348728463

Beschrijving

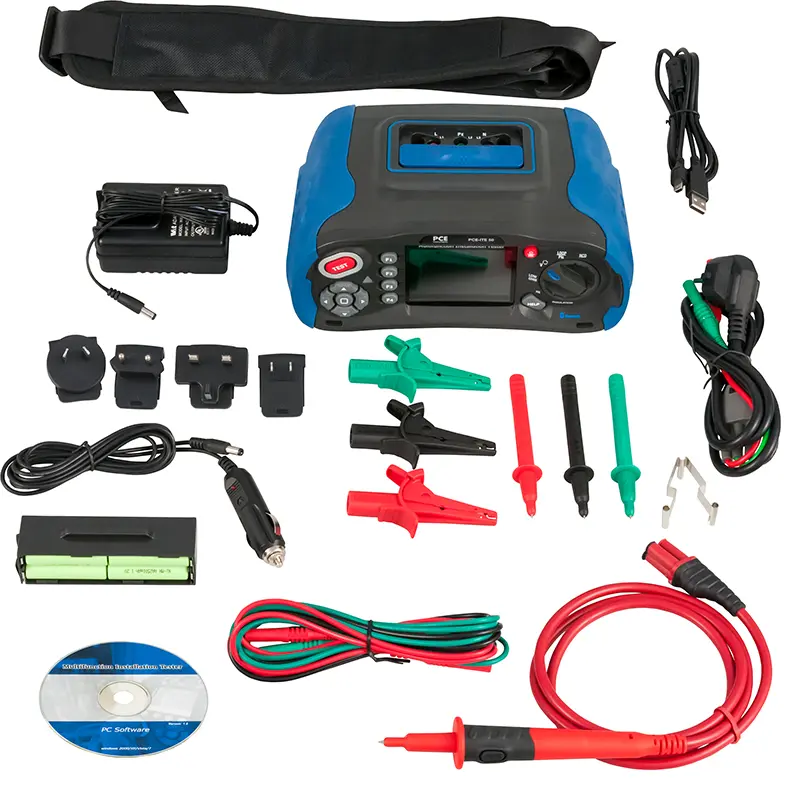

Robuuste installatietester PCE-ITE 50 / Isolatieweerstand / Aardingsweerstand / Lusimpedantie / Spanningsmeting / RCD-test / Lage weerstandsmeting

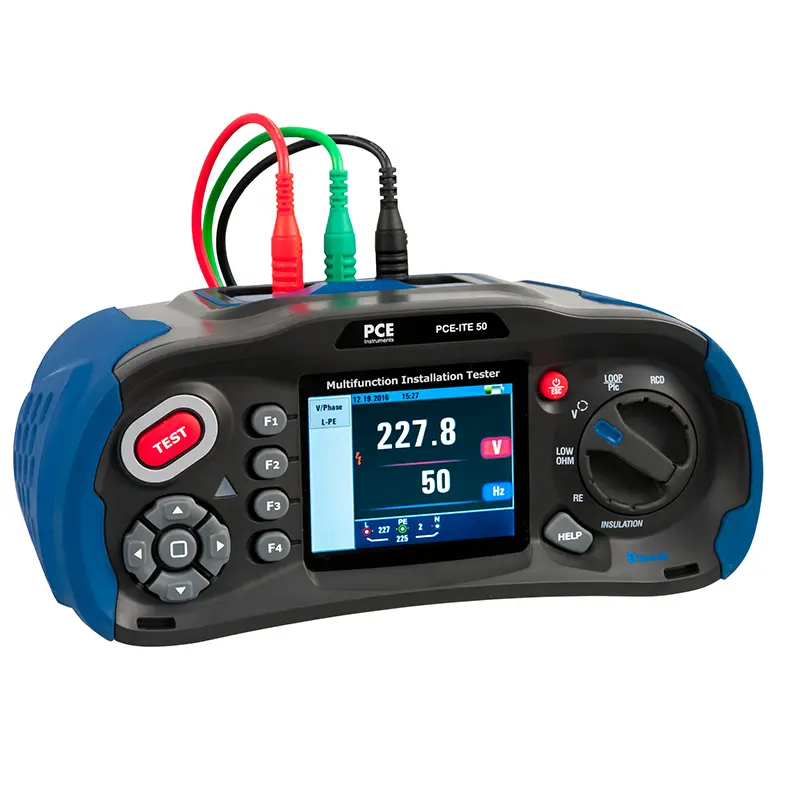

De PCE-ITE 50 is een robuuste installatietester met een groot 3,5" TFT LCD kleurenscherm. De installatietester PCE-ITE 50 biedt u verschillende modi aan, zoals bijvoorbeeld het opmeten van de isolatieweerstand, de aardingsweerstand, lusimpedantie, spanning, lage weerstandsmetingen en RCD-tests. Dankzij de camerafunctie hebt u ook de mogelijkheid om passende foto's tijdens de metingen te maken en te documenteren. Met de installatietester PCE-ITE 50 kunt u vaststellen dat stationaire installaties veilig en correct geïnstalleerd zijn. Dankzij het dubbele display, de intuïtieve symbolen en de grote kijkhoek kunt u met de installatietester PCE-ITE 50 comfortabel en snel de metingen uitvoeren. Met de lage weerstandsmeting kunt u aardgeleiders, potentiaalvereffening en aardkabels met een lage doorgang testen.

Het meetbereik voor de lage weerstandsmeting is 0 ... 2.000 Ω met een bijbehorende resolutie van 0,001 ... 1 Ω. Waarschijnlijk de meest belangrijke meting waar dit apparaat voor gebruikt wordt, is het opmeten van isolatieweerstanden. Elektrische leidingen worden bij een isolatiemeting onder spanning geplaatst om foutstromen, die brandstof of warmte produceren, te laten vloeien. In de meeste gevallen zijn foutstromen namelijk zo minimaal dat ze niet worden gedetecteerd door het beveiligingssysteem van de installatie zelf. In het ergste geval kan dit zelfs brand veroorzaken. De installatietester PCE-ITE 50 kan installatiemetingen uitvoeren met een testspanning van 125 V, 250 V, 500 V of 1000 V.

De teststroom is telkens 1 mA. De aardingsmeting van de installatietester PCE-ITE 50 is onafhankelijk van het stroomnet. Om alle systemen en circuits in een stroomvoorzieningsinstallatie met een gemeenschappelijk potentiaal tot stand te brengen en te beschermen tegen kortsluitstromen en overspanning moet de aardingsweerstand zo laag mogelijk zijn. Met een meetbereik van 0 ... 2.000 Ω biedt de PCE-ITE 50 u alle mogelijkheden voor een gedegen meting van de aardweerstand.

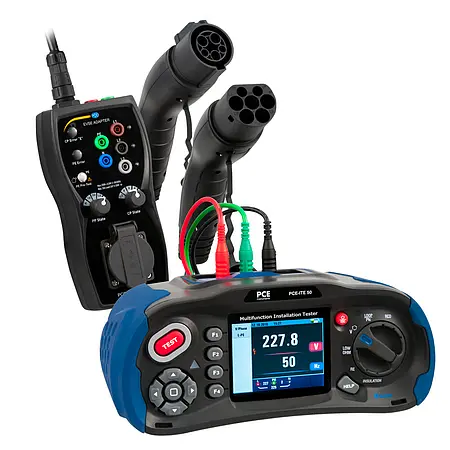

EVSE adapter voor laadstekkers type 1 en 2 / PP en CP simulatie /

Schuko-contactdoosaansluiting / directe acceptatie van alle verbindingen via labostekkers

Elektromobiliteit speelt een steeds grotere rol. Een belangrijk onderdeel zijn de laadpalen voor elektrische voertuigen. Voor de controle van vast geïnstalleerde laadstations, ook wel een wallbox genoemd, is speciale meetapparatuur nodig om het functioneren, de beveiligingen en de isolatie te controleren. Vaak is er al meetapparatuur aanwezig om de benodigde metingen uit te voeren. Er is dan alleen nog een adapter nodig zodat het meetapparaat op het laadstation kan worden aangesloten.

De EVSE-adapter is speciaal voor deze toepassing ontworpen en heeft bovendien een groot aantal functies. Alle draden die uit het laadstation komen worden afzonderlijk via laboratoriumstekkers vrijgegeven. Deze kunnen allemaal via de EVSE-adapter worden afgetapt. Hierdoor kan onder andere het laadstation worden gecontroleerd op isolatie met behulp van de EVSE-adapter. De EVSE-adapter heeft een Schuko-stekkeraansluiting. Zo kan de aardlekbeveiliging met een RCD-tester worden gecontroleerd.

Een laadkabel bevat niet alleen de voedingsdraden voor het opladen van een elektrisch voertuig, maar ook twee interfaces. Het elektrische voertuig communiceert met het laadstation via de CP-lijn (Control Pilot) en meldt de actuele status van het elektrische voertuig. De PP-lijn (Proximity Plug) wordt gebruikt voor de communicatie tussen de aangesloten laadkabel en het laadstation. Zo kan de laadkabel het laadstation vertellen met hoeveel ampère het geladen kan worden. Om beide functies te testen, is de EVSE-adapter uitgerust met geschikte simulatoren.

Kenmerken

- 3,5" TFT kleurendisplay

- Lusweerstand L-N, L-PE en N-PE

- Verstelbare FI-teststroom

- SD-kaart en Bluetooth

- Dual display

- Pass/Fail test FI test

- Lage Ohm metingen

- Klemspanning tot 1000 V

- Inclusief transporttas

- directe aansluiting voor wallboxen

- Adapter met type 1 en type 2 laadstekkers

- PE-geleider test

- Geïntegreerde Schuko-aansluiting

Specificaties

Technische specificaties van de PCE-ITE 50

Klemspan.	Meetbereik	Resolutie	Nauwkeurigheid	Teststroom	Kortsl. str.
125 V (0 ... 10%)	0,125 ... 4 MΩ	0,001 MΩ	± (2 % + 10 digits)	1 mA @ belast.125 kΩ	<=1 mA
4,001 ... 40 MΩ	0,01 MΩ	± (2 % + 10 digits)
40,01 ... 400 MΩ	0,1 MΩ	± (4 % + 5 digits)
400,1 ... 1000 MΩ	1 MΩ	± (5 % + 5 digits)
250 V (0 ... 10%)	0,125 ... 4 MΩ	0,001 MΩ	± (2 % + 10 digits)	1 mA @ belast. 250 MΩ	<=1 mA
4,001 ... 40 MΩ	0,01 MΩ	± (2 % + 10 digits)
40,01 ... 400 MΩ	0,1 MΩ	± (3 % + 2 digits)
400,1 ... 1000 MΩ	1 MΩ	± (3 % + 2 digits)
500 V (0 ... 10%)	0,125 ... 4 MΩ	0,001 MΩ	± (2 % + 10 digits)	1 mA @ belast. 500 MΩ	<=1 mA
4,001 ... 40 MΩ	0,01 MΩ	± (2 % + 10 digits)
40,01 ... 400 MΩ	0,1 MΩ	± (3 % + 2 digits)
400,1 ... 1000 MΩ	1 MΩ	± (4 % + 5 digits)
1000 V (0 ... 10%)	0,125 ... 4 MΩ	0,001 MΩ	± (3 % + 10 digits)	1 mA @ belast.1 MΩ	<=1 mA
4,001 ... 40 MΩ	0,01 MΩ	± (2 % + 10 digits)
40,01 ... 400 MΩ	0,1 MΩ	± (3 % + 2 digits)
400,1 ... 1000 MΩ	1 MΩ	± (4 % + 5 digits)

Lage Ohm/ Lage spanningsmeting

Meetbereik	Resolutie	Nauwkeurigheid	Max. station. span.	Overbel. bescherm.
2,000 Ω	0,001 Ω	± (1,5 % + 30 digits)	5,8 V	250 Vrms
20,00 Ω	0,01 Ω	± (1,5 % + 3 digits)	5,8 V	250 Vrms
200,0 Ω	0,1 Ω	± (1,5 % + 3 digits)	5,8 V	250 Vrms
2000 Ω	1 Ω	± (1,5 % + 5 digits)	5,8 V	250 Vrms

Doorgangstest

Meetbereik	Resolutie	Nauwkeurigheid	Overbel. bescherm.	Kortsl. stroom
2,000 Ω	0,01 Ω	5,8 V	250 Vrms	>= 200 mA

Lusweerstand

L-PE (Hi-Amp): Teststroom 4,0 A
Meetbereik	Resolutie	Nauwkeurigheid
0,23 ... 9,99 Ω 10,0 ... 99,9 Ω 100 ... 999 Ω	0,01 Ω 0,1 Ω 1 Ω	± (4 % + 4 digits) ± (4 % + 4 digits) ± (4 % + 4 digits)
L-PE (zonder vrijlating): Teststroom 15 mA
0,23 ... 9,99 Ω 10,0 ... 99,9 Ω 100 ... 999 Ω	0,01 Ω 0,1 Ω 1 Ω	± (5 % + 6 digits) ± (5 % + 6 digits) ± (5 % + 6 digits)
L-N: Teststroom 4,0 A
0,23 ... 9,99 Ω 10,0 ... 99,9 Ω 100 ... 999 Ω	0,01 Ω 0,1 Ω 1 Ω	± (4 % + 4 digits) ± (4 % + 4 digits) ± (4 % + 4 digits)

RCD test

RCD (ln)

10mA, 30mA, 100mA, 300mA, 650mA, 1A

Factoren

x 1/2, x1, x2, x5

Nauwkeurigheid van de vrijgavetijd

± (1% + 1 ms)

Signaalvorm van de teststroom

Sinusvormige (AC), puls (DC)

Eigenschap vrijgave

G en S

Triggerpunt

0° of 180°

Spanningsbereik

194 ... 260 V AC (50/60 Hz)

Nauwkeurigheid

± (5% + 2 cijfers)

Spanningsmeting

Meetbereik	Resolutie	Nauwkeurigheid
80 … 500 V AC/DC	1 V	± (2 % + 2 digits)

Frequentiemeting

Meetbereik	Resolutie	Nauwkeurigheid
45...65 Hz	1 Hz	±2 Hz

Aardingsmeting

Meetbereik	Resolutie	Nauwkeurigheid
0,00...99,99 Ω	0,01 Ω	± (2 % + 30 digits)
100,0...999,9	Ω 0,1 Ω	± (2 % + 6 digits)
1000...2000	Ω 1 Ω	± (2 % + 6 digits)

Algemene specificaties

Stroomvoorziening

8 x 1,2 ... 1,5 V AA-batterijen

Bedrijfstijd

Circa 15 uur

Meetcategorie

CAT III 600 V

Beschermingsklasse

IP 65

Beeldscherm

3.5 "TFT (320 x 240 pixels)

Werkomgeving

0 ... 45 °C
0 ... 95% RV, niet-condenserend

Afmetingen

24,2 cm x 10,5 cm x 14,5 cm

Gewicht

1,56 kg

Technische data van de PCE-EVSE 300 EVSE-adapter

Functies
PE-test (beschermingsgeleider)	aanwezig, fout
PP-simulatie (codering laadkabel)	geopend, 13 A, 20 A, 32 A, 63 A
CP simulatie (communicatielijn)	A, B, C, D, fout
Uitgangen (alleen voor testdoeleinden)
Meetaansluitingen	L1, L2, L3, N, PE
	max. 250/430 V AC, 10 A
	laboratoriumstekker
Schuko- aansluiting	max. 250 V AC, 10 A
Zekering Schuko-aansluiting	smeltzekering F 10 A / 250 V, 5 x 20 mm
CP-signaaluitgang:	± 12 V PWM

Verdere specificaties
Ingangsspanning	1 fase: 250 V AC / 3 fase 430 V AC,
	50/60 Hz, max. 10 A

Type 1 oplaadkabelstekker	AC-oplaadmodus 3, compatibel met IEC62196-1
	Type-1 of SAE J1772 met voertuigaansluiting
	(Type 1, 5 pins, 1-fase)

Type 2 oplaadkabelstekker	AC-oplaadmodus 3, compatibel met IEC62196-2
	Type-1 of SAE J1772 met voertuigaansluiting
	(Type 2, 7-polig, 3-fase)tt

Meetcategorie	CAT II 300 V
Beschermingsklasse	IP54
Vervuilingsgraad	2
Bedrijfsomstandigheden	0 ... 40 ° C, 10 ... 85% r. v., niet-condenserend
Opslagcondities	-10 ... 50 ° C, 10 ... 60% r. v., niet-condenserend
Maximale werkhoogte	max. 2000 m
Afmetingen (alleen handheld)	277 x 109 x 63 mm
Gewicht	ca. 1 kg
