Charge nominale (F.S = fond d'échelle)

10 / 20 / 30 / 50 kg
100 / 200 / 300 / 500 N
Vous devez sélectionnez la charge nominale!

Charge limite

150 %

Charge de rupture

200 %

Constante nominale

1,0 – 1,5 mV/V

Intervalle d'utilisation de la tension d'alimentation

2,5 V – 5 V

Tension d'alimentation maximum

5 V

Déviation du signal zéro

± 2 % F.S.

Déviation de la linéarité

1,0 ... 5,0 % F.S.

Réversibilité

1,0 ... 5,0 % F.S.

Reproductibilité

1,0 ... 5,0 % F.S.

Fluence de charge (30 min)

0,1 ... 0,5 % F.S.

Résistance d'entrée

350 ± 10 Ω

Résistance de sortie

350 ± 3 Ω

Résistance d'isolement

≥5000 MΩ / 100 VDC

Intervalle nominal de la température ambiante

-10 ... +60 °C

Intervalle de la température de service

-20 ... +80 °C

Coefficient thermique de la valeur nominale

0,1 % F.S. / 10 °C

Coefficient thermique du signal zéro

0,1 % F.S. / 10 °C

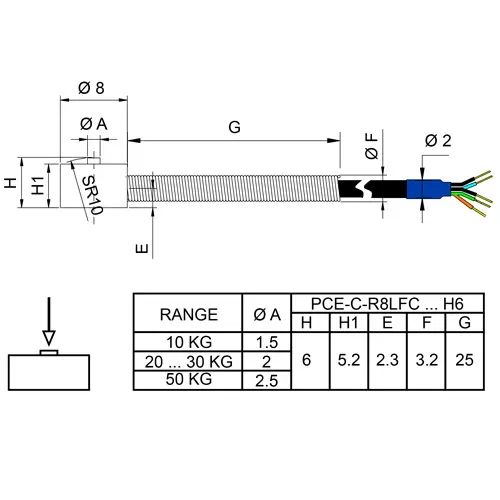

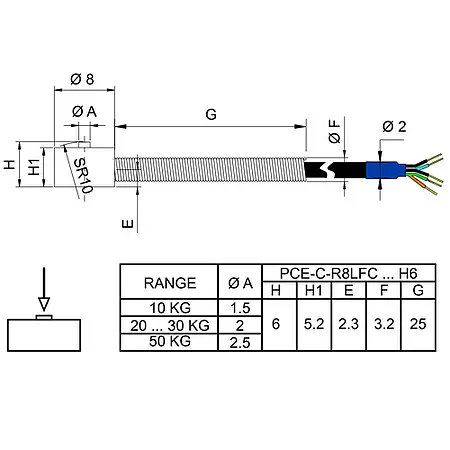

Câble du capteur

Ø 2 x 3 m / (pointes ouvertes)

Signal attribué à chaque câble

EXC+ = rouge
EXC- =  noir
SIG+ = vert
SIG- = blanc
GND = jaune

Matériel / Corps de mesure

Acier inoxydable

Type de protection

IP 65

Important: Sélectionnez la charge nominale !
