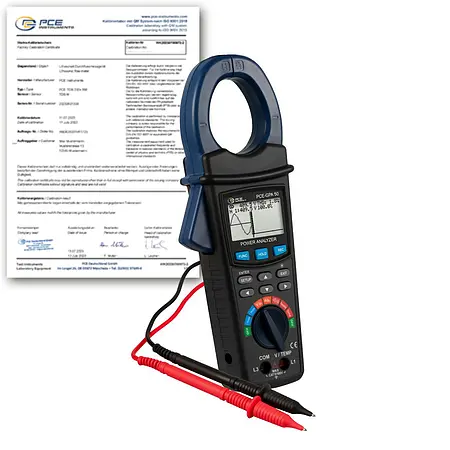

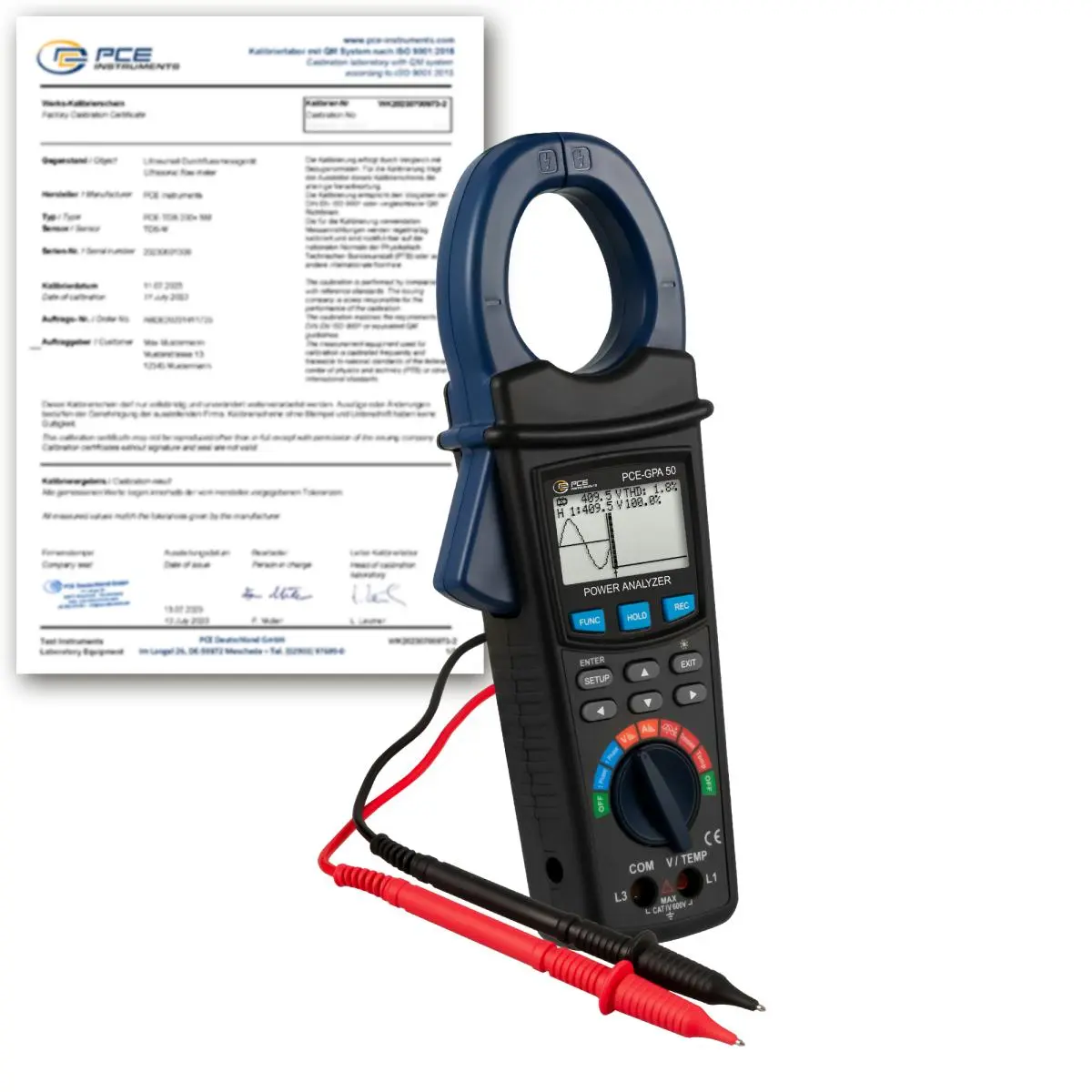

Ampèremètre PCE-GPA 50
Amperemetre jusqu'à 2000 A / Mesure TRMS / Mesure de puissance / Analyseur harmonique / Indication graphique avec rétroéclairage / Mémoire / Fonctionne sur réseau électrique et piles
L'ampèremètre PCE-GPA 50 s'utilise pour mesurer la consommation des appareils électriques monophasiques et triasiques. L'amperemetre se distingue par sa vaste plage de mesure allant jusqu'à 2000 A. Un autre aspect à souligner de l'ampèremètre est son écran graphique. L'ampèremètre vous permet de visualiser les valeurs en chiffres mais aussi de visualiser le graphique d'une phase en forme d'ondes. Grâce à cela, l'ampèremètre calcule l'angle de phase et la puissance active, réactive et apparente. De plus, l'ampèremètre indique d'autres paramètres, comme l'énergie, le facteur de puissance et les harmoniques.
En plus de toutes ces fonctions, l'ampèremètre se distingue par sa fonction d’enregistrement des données. Vous pouvez enregistrer toutes les valeurs de mesure sur une carte micro SD. L'ampèremètre fonctionne avec 2 piles de 1,5 V, de type AA. Cependant, si vous souhaitez effectuer un enregistrement prolongé, vous pouvez aussi alimenter l'ampèremètre via un composant réseau.
|
Paramètre |
Plage |
Résolution |
Précision |
|
Tension alternative AC V |
10 ... 600 V |
0,1 V |
± (0,5 % ... 3 chiffres) |
|
Pic-Pic |
0,1 V |
± (5% ... 30 chiffres) |
|
|
Courant alternatif AC A |
5 ... 2000 A |
<100 A: 0,01 A / <1000 A: 0,1 A / >1000 A: 1 A |
<200 A: ± (1 %+ 0,5 A) / >200 A: ± (1 % + 5 A) |
|
Pic-Pic |
<100 A: 0,01 A / <1000 A: 0,1 A / >1000 A: 1 A |
± (5 % + 30 chiffres) |
|
|
Facteur de puissance (PF) |
0 ... 1 |
0,001 |
± 0,04 |
|
Angle de phase |
-180 ° ... 180 ° |
0,1° |
± 1° x PF |
|
Fréquence |
45 ... 65 Hz |
0,1 Hz |
± 0,2 Hz |
|
Puissance active, apparente et réactive |
0 ... 9,999 M (W / VA / VAR) |
0,1 ... 0,001 M (W / VA / VAR) |
± (1,5 % + 20 chiffres) |
|
Énergie active, apparente et réactive |
0 ... 9,999 M (WH / VAH / VARH) |
0,001k ... 0,001 M (WH / VAH / VARH) |
± (1,5 % + 20 chiffres) |
|
Harmoniques dans la tension AC V |
Ordre 1 ... 20 |
0,1 V |
± (2 % + 5 chiffres) |
| Ordre 21 ... 50 | 0,1 V | ± (4 % + 5 chiffres) | |
|
Harmoniques dans le courant alternatif AC A |
Ordre 1 ... 20 |
<100 A: 0,01 A / <1000 A: 0,1 A / >1000 A: 1 A |
± (2 % + 5 chiffres) |
|
Ordre 21 ... 50 |
<100 A: 0,01 A / <1000 A: 0,1 A / >1000 A: 1 A |
± (4 % + 5 chiffres) |
|
| Harmoniques dans la tension AC V % |
Ordre 1 ... 20 |
0,1 % |
± (2 % + 10 chiffres) |
|
Ordre 21 ... 50 |
0,1 % |
± (4 % + 20 chiffres) |
|
| Harmoniques dans le courant AC A % |
Ordre 1 ... 20 |
0,1 % |
± (2 % + 10 chiffres) |
|
Ordre 21 ... 50 |
0,1 % |
± (4 % + 20 chiffres) |
|
|
Distorsion harmonique absolue |
0 ... 20 % |
0,1 % |
± (2 % + 5 chiffres) |
|
20,1 ... 100 % |
0,1 % |
± (6% + 10 chiffres) |
|
|
Température avec thermoélément type K |
-100 ... 199,9 °C |
0,1 °C |
± (1 % + 1 °C) |
|
200 ... 1300 °C |
1 °C |
± (1 % + 2 °C) |
|
|
Écran |
LCD graphique |
||
|
Impédance d'entrée AC V |
10 MΩ |
||
|
Plage de fréquence du multimètre |
40 Hz ... 1 kHz |
||
|
Fréquence étalonnée |
45 ... 65 Hz |
||
|
Protection contre surcharge |
AC V: 720 V RMS / AC A: 2100 A |
||
|
Mémoire |
Carte micro SD |
||
|
Actualisation des données sur l'écran |
1 seconde |
||
|
Part d’enregistrement des données |
2 ... 7200 secondes |
||
|
Format d’enregistrement |
Fichier .xls (Excel) |
||
|
Interface |
Interface de série pour visualiser les valeurs en temps réel sur un ordinateur (nécessite SOFT-LUT-USB) |
||
|
Alimentation |
2 x piles de 1,5 V, type AA / Composant réseau 9 V / 800 mA |
||
|
Puissance absorbée |
60 mA DC |
||
|
Ouverture de la pince |
50 mm |
||
|
Conditions de fonctionnement |
0 ... 50 °C / max. 80 % H.r. |
||
|
Poids |
Environ 595 g |
||
|
Dimensions |
280 x 106 x 47 mm |
||
