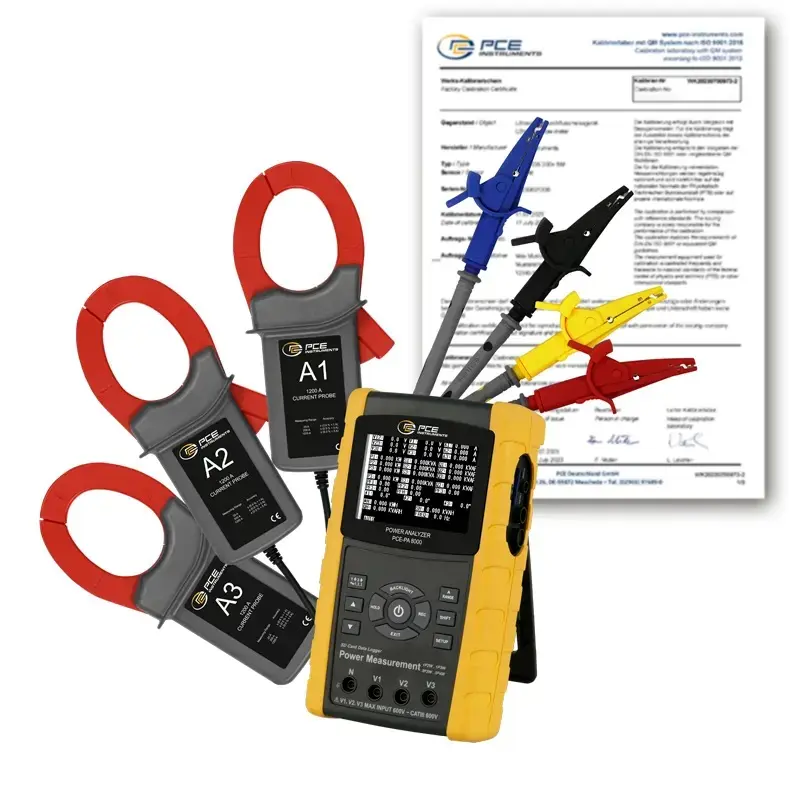

Ampèremètre PCE-PA 8000-ICA avec certificat d'étalonnage ISO

Référence: PCE-PA 8000-ICA
GTIN (EAN): 4250348707109
2.049,90 €
2.459,88 €
Calibration ISO
Prix HT / Frais d'envoi non compris (8,95 € + TVA)
:
4250348707109
PCE-PA 8000-ICA
Délai de livraison: env. 10-15 jours ouvrés
CAT III / 600 V
Mesureur de puissance
Mesure de la puissance
1200 A AC
Digital

Accessoires

Certificat d'étalonnage ISO
Certificat d'étalonnage ISO CAL-PCE-PA 8000
480,90 €
Logiciel
Logiciel SOFT-LUT-USB
85,90 €
Composant de réseau 9V / 1A
Adaptateur secteur de 9 V / 1 A NET-LUT
24,90 €

Description

Ampèremètre triphasée / Mesure d'énergie / Avec 3 pinces de courant de 1200 A / Registre de données sur carte mémoire SD / Certificat d'étalonnage ISO
L’ampèremètre permet de mesurer et d’enregistrer la puissance de réseaux monophasés et triphasés. Avec cet amperemetre vous pouvez réaliser des mesures prolongées avec une fréquence d’échantillonnage de 1 seconde. En plus, il est aussi possible d’enregistrer les données directement sur une carte mémoire SD (fichier en format *.xls) avec une fréquence d’enregistrement réglable entre 2 et 7200 secondes. Cela vous permet d’analyser à postériori les valeurs sur ordinateur. L’ampèremètre dispose en plus d’une interface RS-232 pour transmettre les valeurs directement au PC en temps réel. Pour cela nous vous proposons le logiciel et le câble de données en option.

L’ampèremètre mesure aussi d’autres paramètres comme le facteur de puissance, l’angle de phase et la fréquence. Il est livré avec 3 pinces de courant de 1200 A. Les pinces ont une ouverture de 50 mm. Le grand écran LCD permet d’afficher une multitude de valeurs de mesure. Grâce à cela l’utilisateur aura un aperçu général des différentes valeurs mesurées. Il y a également la possibilité d’obtenir pour cet ampèremètre un certificat d’étalonnage ISO.

Caractéristiques

- Grandeurs électriques mesurables :
  • Tension AC jusqu’à 600 V
  • Courant AC jusqu’à 1200 A
  • Puissance active, apparente et réactive
  • Energie active, apparente et réactive
  • Facteur de puissance
  • Angle de phase
  • Fréquence
- Branchement : 1P/2W, 1P/3W, 3P/3W, 3P/4W
- Carte SD incluse pour enregistrement (format *.xls)
- Aucun logiciel de traitement requis
- Fréquence d’enregistrement réglable
- Possibilité de transfert en temps réel avec logiciel en option
- Certificat d’étalonnage ISO inclus

Spécifications

Plage Résolution Précision
Tension AC
10 … 600 V 0,1V ± (0,5 % + 0,5 V)
(phase à neutre)
10 … 600 V 0,1V ± (0,5 % + 0,5 V)
(phase à phase)

Courant AC
20 A 0,001 A (<10 A) ± (0,5 % + 0,1 A)
  0,01 A (>10 A) ± (0,5 % + 0,1 A)
200 A 0,01 A (<100 A) ± (0,5 % + 0,5 A)
  0,1 A (>100 A) ± (0,5 % + 0,5 A)
1200 A 0,1 A (<1000 A) ± (0,5 % + 5 A)
  1 A (>1000 A) ± (0,5 % + 5 A)

Puissance active
0 … 9,999 kW 0,001 kW ± (1 % + 0,008 kW)
10 … 99,99 kW 0,01 kW ± (1 % + 0,08 kW)
100 … 999,9 kW 0,1 kW ± (1 % + 0,8 kW)
1 … 9,999 MW 0,001 MW ± (1 % + 0,008 MW)

Puissance apparente
0 … 9,999 kVA 0,001 kVA ± (1 % + 0,008 kVA)
10 … 99,99 kVA 0,01 kVA ± (1 % + 0,08 kVA)
100 … 999,9 kVA 0,1 kVA ± (1 % + 0,8 kVA)
1 … 9,999 MVA 0,001 MVA ± (1 % + 0,008 MVA)

Puissance réactive
0 … 9,999 kVAR 0,001 kVAR ± (1 % + 0,008 kVAR)
10 … 99,99 kVAR 0,01 kVAR ± (1 % + 0,08 kVAR)
100 … 999,9 kVAR 0,1 kVAR ± (1 % + 0,8 kVAR)
1 … 9,999 MVAR 0,001 MVAR ± (1 % + 0,008 MVAR)

Energie active
0 … 9,999 kWh 0,001 kWh ± (1 % + 0,008 kWh)
10 … 99,99 kWh 0,01 kWh ± (1 % + 0,08 kWh)
100 … 999,9 kWh 0,1 kWh ± (1 % + 0,8 kWh)
1 … 9,999 MWh 0,001 MWh ± (1 % + 0,008 MWh)

Energie apparente
0 … 9,999 kVAh 0,001 kVAh ± (1 % + 0,008 kVAh)
10 … 99,99 kVAh 0,01 kVAh ± (1 % + 0,08 kVAh)
100 … 999,9 kVAh 0,1 kVAh ± (1 % + 0,8 kVAh)
1 … 9,999 MVAh 0,001 MVAh ± (1 % + 0,008 MVAh)

Energie réactive
0 … 9,999 kVARh 0,001 kVARh ± (1 % + 0,008 kVARh)
10 … 99,99 kVARh 0,01 kVARh ± (1 % + 0,08 kVARh)
100 … 999,9 kVARh 0,1 kVARh ± (1 % + 0,8 kVARh)
1 … 9,999 MVARh 0,001 MVARh ± (1 % + 0,008 MVARh)

Facteur de puissance
0 … 1 0,01 ± 0,04

Angle de phase
-180º … 180º 0,1º ± 1º

Fréquence
45 … 65 Hz 0,1 Hz ± 0,1 Hz

Autres spécifications
Plage de tension 10 … 600 V AC
Sélection automatique
Plage de courant 0,2 … 1200 A AC
Sélection automatique ou manuelle
Résistance d’entrée AC V 10 MΩ
Fréquence de travail des pinces 40 Hz … 1 kHz
Fréquence de travail vérifié 45 … 65 Hz
Standard de sécurité IEC 1010, CAT III 600 V
Protection contre les surcharges Tension AC
Courant AC		 720 V AC rms
1300 AC avec pince
Branchement 1P/2W, 1P/3W, 3P/3W, 3P/4W
Fréquence d’échantillonnage 1 seconde
Mémoire Carte SD
Fréquence d’enregistrement 2 … 7200 secondes
Interface RS-232 (sortie Jack)
Logiciel Optionnel
Indication surcharge
Valeur enregistré dans la carte SD		 « OL » sur l’écran
« 999 » ou « 9999 »
Indication sous-charge
Valeur enregistré dans la carte SD		 « UR » sur l’écran
« 999 » ou « 9999 »
Écran LCD, 81,4 x 61 mm (320 x 240 px) avec rétroéclairage
Conditions opérationnelles 0 … +50 ºC / max. 80 % H.r.
Alimentation 8 x piles de 1,5 V type AA
Adaptateur secteur de 9 V
Consommation électrique 300 mA DC
34 mA DC		 Appareil
Pinces
Conditions opérationnelles +5 … +40 ºC / max. 80 % H.r.
Altitude Max. 2000 m
Degré de contamination 2
Dimensions
 - Mesureur
 - Pince de courant
 - Ouverture pince
225 x 125 x 64 mm
210 x 86 x 33 mm
50 mm
Poids
 - Mesureur
 - Pince de courant
820 g (sans piles)
470 g (avec câble)

Contenu de livraison

1 x Ampèremètre
3 x Pinces de courant de 1200 A
4 x Pointe de touche avec câble
4 x Pinces crocodile
1 x Carte mémoire SD
1 x Adaptateur secteur
8 x Piles de 1,5 V type AA
1 x Sacoche de transport
1 x Manuel d’utilisation
1 x Certificat d'étalonnage ISO
