Analyseur de puissance PCE-PA 8000

Référence: PCE-PA 8000

GTIN (EAN): 4250348707109

Accessoires

Certificat d'étalonnage ISO CAL-PCE-PA 8000

480,90 €

Logiciel SOFT-LUT-USB

85,90 €

Adaptateur secteur de 9 V / 1 A NET-LUT

24,90 €

Description

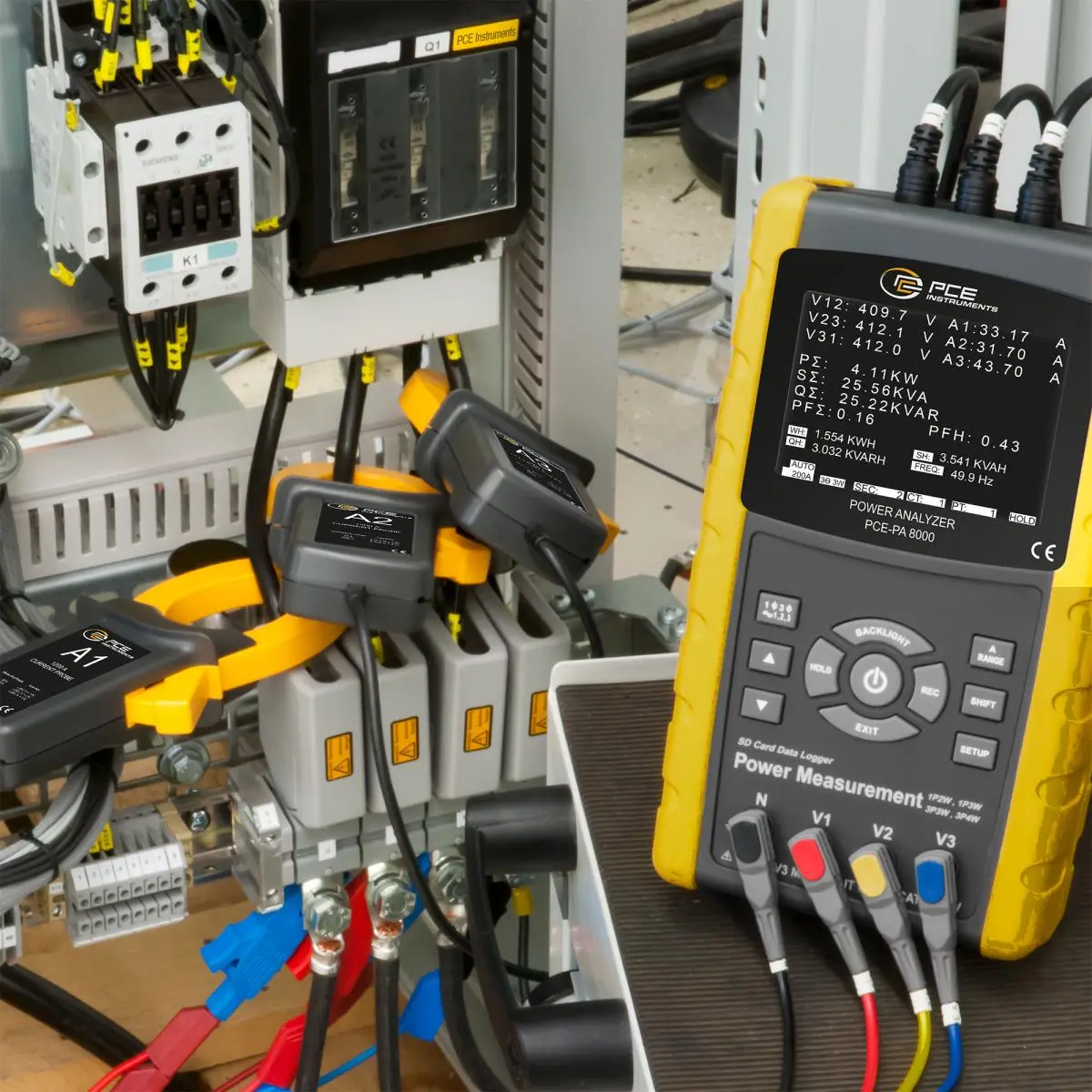

Analyseur de puissance triphasée / Mesure d'énergie / Avec 3 pinces de courant de 1200 A / Registre de données sur carte mémoire SD

L’analyseur de puissance permet de mesurer et d’enregistrer la puissance de réseaux monophasés et triphasés. Avec cet analyseur de puissance vous pouvez réaliser des mesures prolongées avec une fréquence d’échantillonnage de 1 seconde. En plus, il est aussi possible d’enregistrer les données directement sur une carte mémoire SD (fichier en format *.xls) avec une fréquence d’enregistrement réglable entre 2 et 7200 secondes. Cela vous permet d’analyser à postériori les valeurs sur ordinateur. L’analyseur de puissance dispose en plus d’une interface RS-232 pour transmettre les valeurs directement au PC en temps réel. Pour cela nous vous proposons le logiciel et le câble de données en option.

L’analyseur de puissance mesure aussi d’autres paramètres comme le facteur de puissance, l’angle de phase et la fréquence. Il est livré avec 3 pinces de courant de 1200 A. Les pinces ont une ouverture de 50 mm. Le grand écran LCD permet d’afficher une multitude de valeurs de mesure. Grâce à cela l’utilisateur aura un aperçu général des différentes valeurs mesurées. Il y a également la possibilité d’obtenir pour cet analyseur de puissance un certificat d’étalonnage ISO.

Caractéristiques

- Grandeurs électriques mesurables :

Tension AC jusqu’à 600 V
Courant AC jusqu’à 1200 A
Puissance active, apparente et réactive
Energie active, apparente et réactive
Facteur de puissance
Angle de phase
Fréquence

- Branchement : 1P/2W, 1P/3W, 3P/3W, 3P/4W
- Carte SD incluse pour enregistrement (format *.xls)
- Aucun logiciel de traitement requis
- Fréquence d’enregistrement réglable
- Possibilité de transfert en temps réel avec logiciel en option
- Optionnel : Certificat d’étalonnage ISO

Spécifications

Plage	Résolution	Précision
Tension AC
10 … 600 V	0,1V	± (0,5 % + 0,5 V)
(phase à neutre)
10 … 600 V	0,1V	± (0,5 % + 0,5 V)
(phase à phase)

Courant AC
20 A	0,001 A (<10 A)	± (0,5 % + 0,1 A)
	0,01 A (>10 A)	± (0,5 % + 0,1 A)
200 A	0,01 A (<100 A)	± (0,5 % + 0,5 A)
	0,1 A (>100 A)	± (0,5 % + 0,5 A)
1200 A	0,1 A (<1000 A)	± (0,5 % + 5 A)
	1 A (>1000 A)	± (0,5 % + 5 A)

Puissance active
0 … 9,999 kW	0,001 kW	± (1 % + 0,008 kW)
10 … 99,99 kW	0,01 kW	± (1 % + 0,08 kW)
100 … 999,9 kW	0,1 kW	± (1 % + 0,8 kW)
1 … 9,999 MW	0,001 MW	± (1 % + 0,008 MW)

Puissance apparente
0 … 9,999 kVA	0,001 kVA	± (1 % + 0,008 kVA)
10 … 99,99 kVA	0,01 kVA	± (1 % + 0,08 kVA)
100 … 999,9 kVA	0,1 kVA	± (1 % + 0,8 kVA)
1 … 9,999 MVA	0,001 MVA	± (1 % + 0,008 MVA)

Puissance réactive
0 … 9,999 kVAR	0,001 kVAR	± (1 % + 0,008 kVAR)
10 … 99,99 kVAR	0,01 kVAR	± (1 % + 0,08 kVAR)
100 … 999,9 kVAR	0,1 kVAR	± (1 % + 0,8 kVAR)
1 … 9,999 MVAR	0,001 MVAR	± (1 % + 0,008 MVAR)

Energie active
0 … 9,999 kWh	0,001 kWh	± (1 % + 0,008 kWh)
10 … 99,99 kWh	0,01 kWh	± (1 % + 0,08 kWh)
100 … 999,9 kWh	0,1 kWh	± (1 % + 0,8 kWh)
1 … 9,999 MWh	0,001 MWh	± (1 % + 0,008 MWh)

Energie apparente
0 … 9,999 kVAh	0,001 kVAh	± (1 % + 0,008 kVAh)
10 … 99,99 kVAh	0,01 kVAh	± (1 % + 0,08 kVAh)
100 … 999,9 kVAh	0,1 kVAh	± (1 % + 0,8 kVAh)
1 … 9,999 MVAh	0,001 MVAh	± (1 % + 0,008 MVAh)

Energie réactive
0 … 9,999 kVARh	0,001 kVARh	± (1 % + 0,008 kVARh)
10 … 99,99 kVARh	0,01 kVARh	± (1 % + 0,08 kVARh)
100 … 999,9 kVARh	0,1 kVARh	± (1 % + 0,8 kVARh)
1 … 9,999 MVARh	0,001 MVARh	± (1 % + 0,008 MVARh)

Facteur de puissance
0 … 1	0,01	± 0,04

Angle de phase
-180º … 180º	0,1º	± 1º

Fréquence
45 … 65 Hz	0,1 Hz	± 0,1 Hz

Autres spécifications
Plage de tension	10 … 600 V AC Sélection automatique
Plage de courant	0,2 … 1200 A AC Sélection automatique ou manuelle
Résistance d’entrée AC V	10 MΩ
Fréquence de travail des pinces	40 Hz … 1 kHz
Fréquence de travail vérifié	45 … 65 Hz
Standard de sécurité	IEC 1010, CAT III 600 V
Protection contre les surcharges	Tension AC Courant AC	720 V AC rms 1300 AC avec pince
Branchement	1P/2W, 1P/3W, 3P/3W, 3P/4W
Fréquence d’échantillonnage	1 seconde
Mémoire	Carte SD
Fréquence d’enregistrement	2 … 7200 secondes
Interface	RS-232 (sortie Jack)
Logiciel	Optionnel
Indication surcharge Valeur enregistré dans la carte SD	« OL » sur l’écran « 999 » ou « 9999 »
Indication sous-charge Valeur enregistré dans la carte SD	« UR » sur l’écran « 999 » ou « 9999 »
Écran	LCD, 81,4 x 61 mm (320 x 240 px) avec rétroéclairage
Conditions opérationnelles	0 … +50 ºC / max. 80 % H.r.
Alimentation	8 x piles de 1,5 V type AA Adaptateur secteur de 9 V
Consommation électrique	300 mA DC 34 mA DC	Appareil Pinces
Conditions opérationnelles	+5 … +40 ºC / max. 80 % H.r.
Altitude	Max. 2000 m
Degré de contamination	2
Dimensions - Mesureur - Pince de courant - Ouverture pince	225 x 125 x 64 mm 210 x 86 x 33 mm 50 mm
Poids - Mesureur - Pince de courant	820 g (sans piles) 470 g (avec câble)

Contenu de livraison

1 x Analyseur de puissance
3 x Pinces de courant de 1200 A
4 x Pointe de touche avec câble
4 x Pinces crocodile
1 x Carte mémoire SD
1 x Adaptateur secteur
8 x Piles de 1,5 V type AA
1 x Sacoche de transport
1 x Manuel d’utilisation
