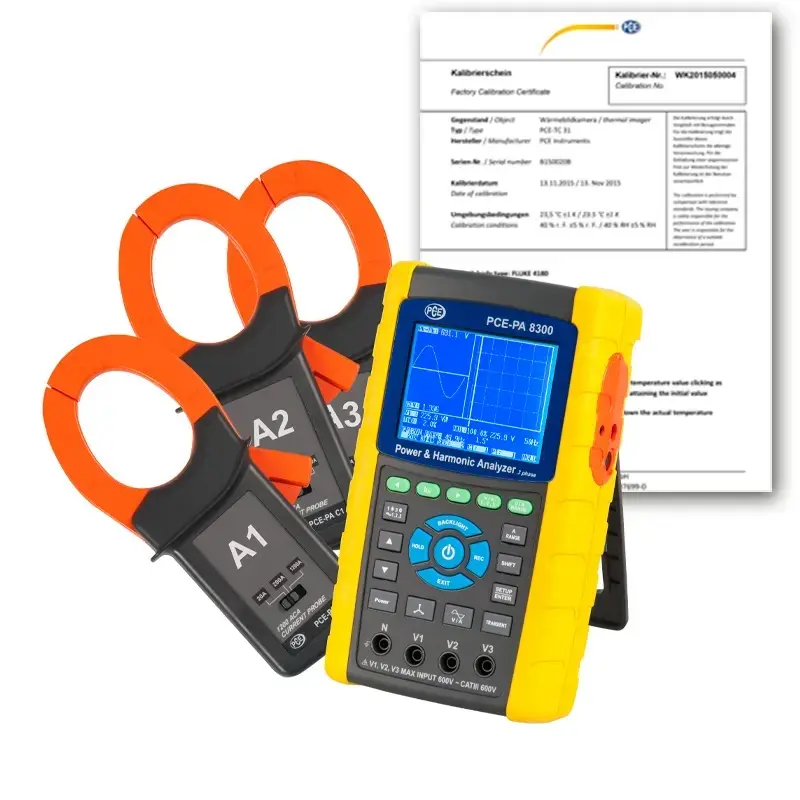

Analyseur de puissance PCE-PA 8300-1-ICA

Référence: PCE-PA 8300-1-ICA
GTIN (EAN): 4250348731753
3.399,90 €
4.079,88 €
Calibration ISO
Prix HT / Frais d'envoi non compris (8,95 € + TVA)
:
4250348731753
PCE-PA 8300-1-ICA
Délai de livraison: env. 10-15 jours ouvrés

Accessoires

Certificat d'étalonnage ISO
Certificat d'étalonnage ISO CAL-PCE-PA 8000
480,90 €
Kit de pinces PCE-PA C1 (1200 A)
Kit de pinces PCE-PA C1 (1200 A)
269,00 €
Kit de pinces PCE-PA C2 (3000 A)
Kit de pinces PCE-PA C2 (3000 A)
569,90 €
Logiciel
Logiciel SOFT-LUT-USB
85,90 €
Composant de réseau 9V / 1A
Adaptateur secteur de 9 V / 1 A NET-LUT
24,90 €

Description

Analyseur de puissance et d'harmoniques pour réseaux monophasé triphasé / Jusqu'à 3000 A AC / Avec enregistrement dans la carte SD / Écran graphique / Différents types de pince
Cet analyseur de puissance et d’harmoniques se distingue par sa simplicité d’utilisation. Il permet de mesurer des puissances jusqu’à 9999 MW. L’analyseur de puissance et d’harmoniques peut déterminer avec précision les distorsions jusqu’à la 50ème harmonique. En conséquence, il n’a aucun problème de présentation des distorsions harmoniques. Pour effectuer une analyse précise, vous pouvez enregistrer les données sur une carte SD et définissant librement la fréquence d’échantillonnage. Cela permet d’utiliser l’analyseur de puissance et d’harmoniques pour un enregistrement prolongé. Cet analyseur de puissance et d’harmoniques est disponible en deux kit. Vous pouvez l’acquérir avec un jeu de 3 pinces de courant de 1200 A chacune (Kit 1) et avec un jeu de 3 boucles de Rogowski de 3000 A chacune (Kit2).

Le grand écran LCD de l’analyseur de puissance et d’harmoniques permet d’afficher une multitude de valeurs de mesure. Grâce à cela l’utilisateur aura un aperçu général des différentes valeurs mesurées. Il y a également la possibilité d’obtenir pour cet analyseur de puissance un certificat d’étalonnage ISO.

Caractéristiques

- Grandeurs électriques mesurables :
- Tension AC jusqu’à 600 V
- Courant AC jusqu’à 1200 A
- Puissance active, apparente et réactive
- Energie active, apparente et réactive
- Facteur de puissance
- Angle de phase
- Fréquence
- Avec analyse d’harmoniques jusqu’à la 50 ème
- Connexions : 1P/2W, 1P/3W, 3P/3W, 3P/4W
- Mesure de courant et tension AC/DC
- Carte SD incluse pour enregistrement (format *.xls)
- Aucun logiciel de traitement requis
- Fréquence d’enregistrement réglable
- Possibilité de transfert en temps réel avec logiciel en option
- Certificat d’étalonnage ISO

Spécifications

Plage Résolution Précision
Tension AC
10 … 600 V
(phase à neutre) 		0,1 V ± (0,5 % + 0,5 V)
10 … 600 V
(phase à phase) 		0,1 V ± (0,5 % + 0,5 V)

Courant AC | Kit 1
20 A 0,001 A (<10 A)
0,01 A (>10 A) 		± (0,5 % + 0,1 A)
± (0,5 % + 0,1 A)
200 A 0,01 A (<100 A)
0,1 A (>100 A) 		± (0,5 % + 0,5 A)
± (0,5 % + 0,5 A)
1200 A 0,1 A (<1000 A)
1 A (>1000 A)		 ± (1 % + 5 A)
± (1 % + 5 A)

Courant AC | Kit 2
30 A 0,001 A (<10 A)
0,01 A (>10 A)		 ± (0,5 % + 0,1 A)
± (0,5 % + 0,1 A)
300 A 0,01 A (<100 A)
0,1 A (>100 A)		 ± (0,5 % + 0,5 A)
± (0,5 % + 0,5 A)
3000 A 0,1 A (<1000 A)
1 A (>1000 A)		 ± (0,5 % + 5 A)
± (0,5 % + 5 A)

Puissance active
0 … 9,999 kW 0,001 kW ± (1 % + 0,008 kW)
10 … 99,99 kW 0,01 kW ± (1 % + 0,08 kW)
100 … 999,9 kW 0,1 kW ± (1 % + 0,8 kW)
1 … 9,999 MW 0,001 MW ± (1 % + 0,008 MW)

Puissance apparente
0 … 9,999 kVA 0,001 kVA ± (1 % + 0,008 kVA)
10 … 99,99 kVA 0,01 kVA ± (1 % + 0,08 kVA)
100 … 999,9 kVA 0,1 kVA ± (1 % + 0,8 kVA)
1 … 9,999 MVA 0,001 MVA ± (1 % + 0,008 MVA)

Puissance réactive
0 … 9,999 kVAR 0,001 kVAR ± (1 % + 0,008 kVAR)
10 … 99,99 kVAR 0,01 kVAR ± (1 % + 0,08 kVAR)
100 … 999,9 kVAR 0,1 kVAR ± (1 % + 0,8 kVAR)
1 … 9,999 MVAR 0,001 MVAR ± (1 % + 0,008 MVAR)

Energie active
0 … 9,999 kWh 0,001 kWh ± (1 % + 0,008 kWh)
10 … 99,99 kWh 0,01 kWh ± (1 % + 0,08 kWh)
100 … 999,9 kWh 0,1 kWh ± (1 % + 0,8 kWh)
± (1 % + 0,8 kWh) 0,001 MWh ± (1 % + 0,008 MWh)

Energie apparente
0 … 9,999 kVAh 0,001 kVAh ± (1 % + 0,008 kVAh)
10 … 99,99 kVAh 0,01 kVAh ± (1 % + 0,08 kVAh)
100 … 999,9 kVAh 0,1 kVAh ± (1 % + 0,8 kVAh)
1 … 9,999 MVAh 0,001 MVAh ± (1 % + 0,008 MVAh)

Energie réactive
0 … 9,999 kVARh 0,001 kVARh ± (1 % + 0,008 kVARh)
10 … 99,99 kVARh 0,01 kVARh ± (1 % + 0,08 kVARh)
100 … 999,9 kVARh 0,1 kVARh ± (1 % + 0,8 kVARh)
1 … 9,999 MVARh 0,001 MVARh ± (1 % + 0,008 MVARh)

Facteur de puissance
0 … 1 0,01 ± 0,04

Fréquence
45 … 65 Hz 0,1 Hz ± 0,1 Hz

Angle de phase
-180º … 180º 0,1º ± 1º

Harmoniques de tension alternative à 50/60 Hz
Ordre 1 … 20 0,1 V
0,1 %		 ± (2 % + 0,5 V)
± (2 % + 10 chiffres)
Ordre 21 … 30 0,1 V
0,1 %		 ± (2 % + 0,5 V)
± (2 % + 20 chiffres)
Ordre 31 …50 0,1 V
0,1 %		 Non spécifié
Non spécifié

Harmoniques courant AC à 50/60 Hz
Ordre 1 … 20 0,1 A
0,1 %		 ± (2 % + 0,5 A)
± (2 % + 10 chiffres)
Ordre 21 … 30 0,1 A
0,1 % 		± (2 % + 0,5 A)
± (2 % + 20 chiffres)
Ordre 31 … 50 0,1 A
0,1 %		 Non spécifié
Non spécifié

Autres spécifications
Plage de tension 10 … 600 V AC
Sélection automatique
Plage de courant 0,2 … 1200 A AC
Sélection automatique ou manuelle
Résistance d’entrée AC V 10 MΩ
Fréquence de travail des pinces 40 Hz … 1 kHz
Fréquence de travail vérifié 45 … 65 Hz
Standard de sécurité IEC 1010, CAT III 600 V
Protection contre les surcharges Tension AC
Courant AC		 720 V AC rms
1300 AC avec pince
Connexions 1P/2W, 1P/3W, 3P/3W, 3P/4W
Fréquence d’échantillonnage 1 seconde
Mémoire Carte SD
Fréquence d’enregistrement 2 … 7200 secondes
Interface RS-232 (sortie Jack)
Logiciel Optionnel
Indication surcharge
Valeur enregistré dans la carte SD		 « OL » sur l’écran
« 999 » ou « 9999 »
Indication sous-charge
Valeur enregistré dans la carte SD		 « UR » sur l’écran
« 999 » ou « 9999 »
Écran LCD de 3,7" (320 x 240 px)
avec rétroéclairage
Conditions opérationnelles 0 … +50 ºC / max. 80 % H.r.
Alimentation 8 x piles de 1,5 V type AA
Adaptateur secteur de 9 V
Consommation électrique 300 mA DC
34 mA DC		 Appareil
Pinces
Conditions opérationnelles +5 … +40 ºC / max. 80 % H.r.
Altitude Max. 2000 m
Degré de contamination 2
Dimensions
  - Mesureur
  - Pince de courant
  - Ouverture pince
  - Longueur câble
225 x 125 x 64 mm
210 x 86 x 33 mm
50 mm
4 m
Poids
  - Mesureur
  - Pince de courant
900 g (sans piles)
500 g

Contenu de livraison

1 x Mesureur de puissance
3 x Pinces de courant de 1200 A
4 x Pointe de touche avec câble
4 x Pinces crocodile
1 x Carte mémoire SD
1 x Adaptateur secteur
8 x Piles de 1,5 V type AA
1 x Sacoche de transport
1 x Manuel d’utilisation
1 x Certificat d'étalonnage ISO
