Référence: PCE-GPA 62

Analyseur triphasée PCE-GPA 62

956,90 €
1.148,28 €
:
4250348708014
PCE-GPA 62
Prix HT / Frais d'envoi non compris (8,95 € + TVA)
Délai de livraison: 1-2 jours de travail

Description

Analyseur de réseau / mesureur de puissance et mesureur d'énergie (temps réel) avec un registre de données, écran graphique, interface pour PC et logiciel

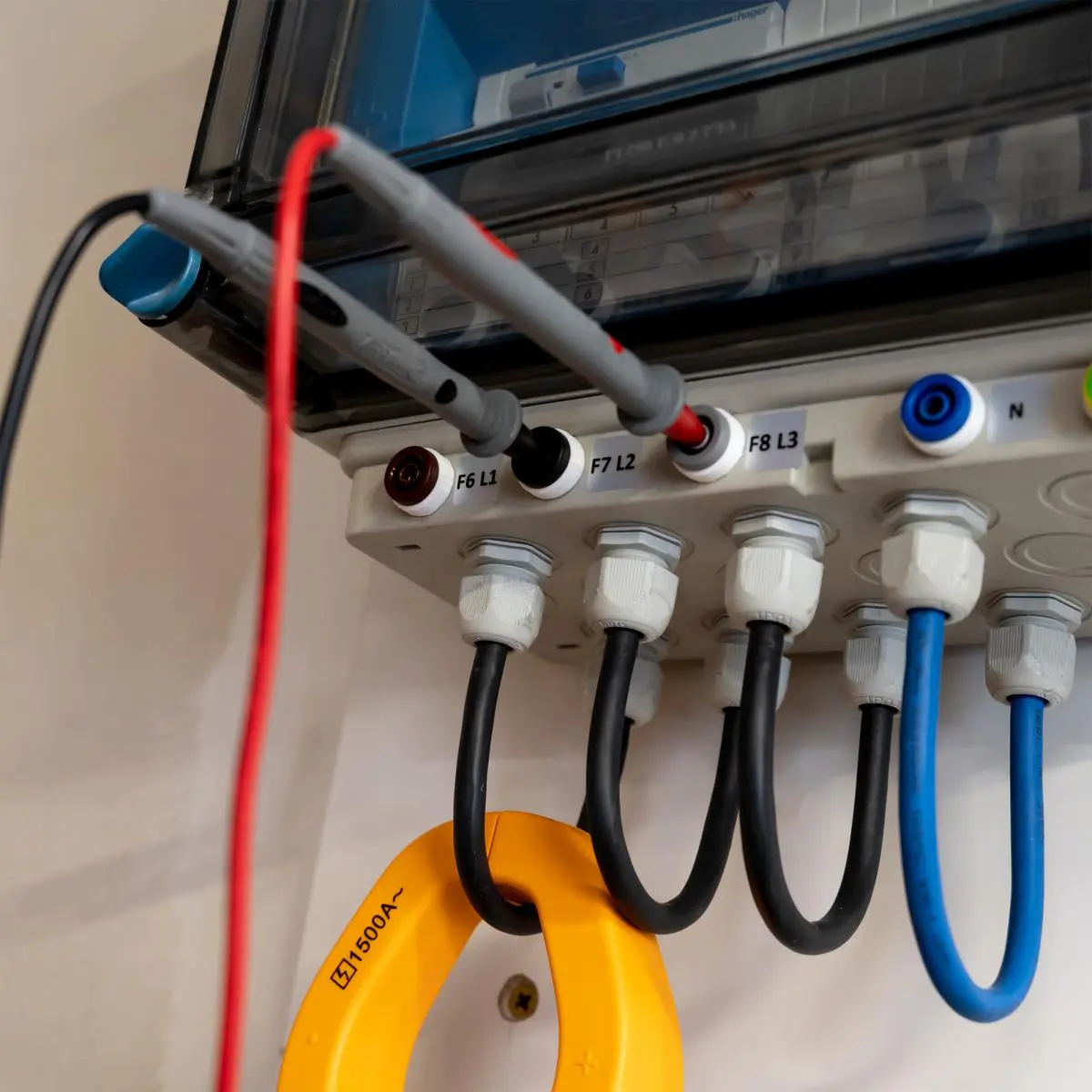

L'analyseur triphasée (Graphic Power Quality Analyzer) PCE-GPA 62 sert à la mesure à une ou trois phases de la puissance active, réactive et apparente, le facteur de puissance, l'angle de phase, l'énergie, la tension, le courant ainsi que les pointes et harmoniques jusqu'à la 50º forme d'onde harmonique. L'écran graphique intégré vous montre donc de façon optimum les valeurs de l'analyseur de réseau. Les valeurs de mesure peuvent s'enregistrer et être transférées par la suite au PC pour leur analyse. Le PCE-GPA 62 est un appareil portable professionnel avec lequel il vous est possible de déterminer de nombreux paramètres. Grâce à l'illumination de fond de l'écran, il est possible de réaliser une lecture précise des valeurs même si les conditions de lumière ne sont pas optimums. Bien que l'analyseur triphasée est livré calibré d'usine, il peut se calibrer optionnellement en laboratoire et être certifié selon la règlementation ISO (lors de la première commande pour un recalibrage interne).

Caractéristiques

- Vérification en temps réel, registre et mesure de la tension et du courant (effectif réel)

- Il mesure le facteur de puissance et l'angle de phase, la fréquence, l'énergie, la puissance active, la puissance réactive et la puissance apparente, (1 phase ou 3 phases en réseaux symétriques).

- Diamètre maximum du conducteur: 55 mm

- Écran graphique

- Déconnexion automatique après 15 min. (la fonction peut se déconnecter)

- Calibrage ISO optionnel


Spécifications

Caractéristiques techniques
Valeurs de mesure
Mesure de la tension
Pointes de tension (> 10V)
Mesure du courant
Pointes de courant (> 20A)
Puissance active P
Puissance apparente S
Puissance réactive Q
Facteur de puissance PF
Angle de phase
Mesure de fréquence (U > 50 V)
Energie active
Energie apparente
Energie réactive
Harmoniques dans la tension (relatif)
50 - 60 Hz > 80 V AC
Harmoniques dans la tension (absolu)
50 - 60 Hz > 80 V AC
Harmoniques dans le courant (relatif)
50 - 60 Hz > 80 V AC
Harmoniques dans le courant (absolu)
50 - 60 Hz > 80 V AC
Distorsion de harmoniques totale (THD-F)
50 - 60 Hz > 80 V y > 20 A
Plages de mesure / Précision / Résolution
4,0... 600,0 V valeur effective réelle
± 0,5 % de la valeur ± 5 digits / 0,1 V
50 Hz - 60 Hz / ± 5 % ± 50 digits
4,0... 1500,0 A valeur réelle effective
50 Hz - 60 Hz / ± 5 % ± 50 digits
10 W... 9999 kW en 5 plages de mesure
± 1 % de la valeur + 20 digits (>20 V y >20 A)
± 2 % de la valeur + 40 digits (>20 V y >20 A)
0,1 W... 1 kW selon la plage de mesure
10 VA... 9999 kVA en 5 plages de mesure
± 1 % de la valeur + 20 digits (>20 V y >20 A)
± 2 % de la valeur + 40 digits (>20 V y >20 A)
0,1 VA... 1 kVA selon la plage de mesure
10 VAr... 9999 kVAr en 5 plages de mesure
± 1 % de la valeur + 20 digits (>20 V y >20 A)
± 2 % de la valeur + 40 digits (>20 V y >20 A)
0,1 VAr... 1 kVAr selon la plage de mesure
0,000... 1,000
± 0,04 (>20 V >20 A) / 0,001
± 0,1 (>20 V >20 A) / 0,001
-180... +180 / ±1 / 0,1
  0... +360 / ±1 / 0,1
46... 65 Hz
±0,3 Hz / 0,1 Hz
0... 999.999 kWh
± 1 % de la valeur + 20 digits
0... 999.999 kVAh
± 1 % de la valeur + 20 digits
0... 999.999 kVarh
± 1 % de la valeur + 20 digits
1 - 20 th / ± 2 % / 0,1 %
21 - 50 th / ± 4 % de la valeur ± 2 % / 0,1 %
1 - 20 th / ± 2 % / 0,1 %
21 - 50 th / ± 4 % de la valeur ± 0,5 % / 0,1 %
1 - 20 th / ± 2 % / 0,1 %
21 - 50 th / ± 4 % de la valeur ± 2 % / 0,1 %
1 - 20 th / ± 2 % de la valeur ± 0,4 A / 0,1 A
21 - 50 th / ± 4 % de la valeur ± 0,4 A / 0,1 A
0,0 - 20 % / 2 % / 0,1 %
20,1 - 100 % / ± 6 % de la valeur ± 1 % / 0,1 %
100,1 - 999,9 % / ±10 % de la valeur ±1 % / 0,1%
Ouverture max55 mm
Sélection de plageautomatique
Indication de surcharge"OL = Overload
Mémoire50000 registres de données
InterfaceUSB
Logiciel et câble de donnéesles deux à la livraison, ils peuvent s'utiliser avec
Win 2000, XP, et ME
Écranécran LCD graphique, 128 x 64 avec illumination de fond
Alimentation2 batteries de 1,5 V type AA
Consommation d'énergieenviron 10 mA
Dimensions271 x 112 x 46 mm
Poids650 g, batteries inclues
Conditions environnementales85 % max. d' H.r. / -10... + 50 °C
Type de protection / RèglementationCAT III 600 V / EN 61010-2-032

Contenu de livraison

Contenu de la livraison

1 x Analyseur triphasée de 1 à 3 phases PCE-GPA 62
2 x Pointes de mesure isolées avec 2 m de câble chaque une
2 x Batteries
1 x Mallette
1 x Câble USB pour PC
1 x Logiciel (en anglais) et notice d'emploi
