Banc d'essai selon ISO 1520 / Envoi inclut microscope / Vérification d'adhérence et élongation de recouvrements / Plage d'essai de plaques: 0,3 mm … 1,25 mm / Résolution: 0,01 mm

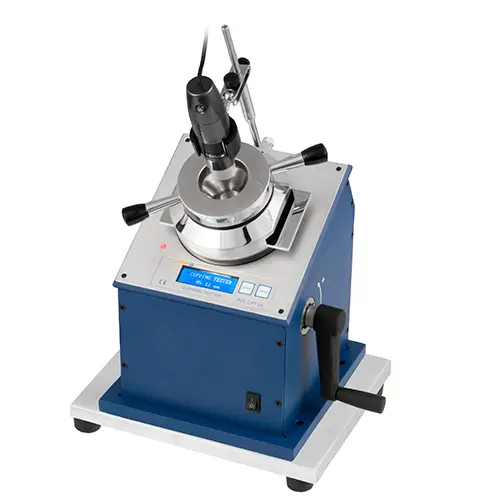

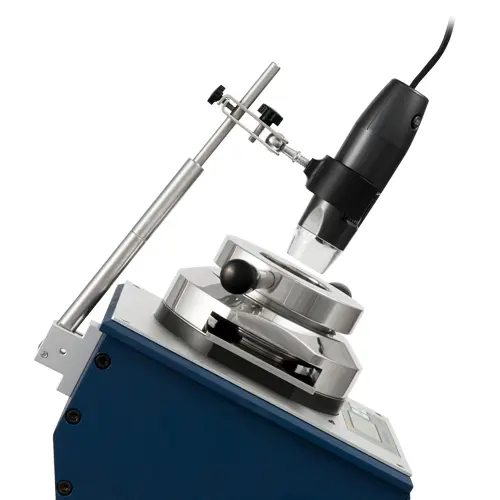

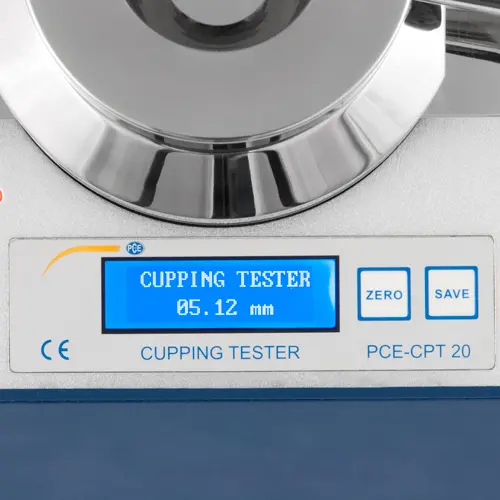

Le banc d'essai PCE-CPT 20 vérifie l'adhérence et l'élongation de recouvrement de tout type de couche ou de revêtement. Le banc d'essai permet de vérifier des plaques de 0,3 à 1,25 mm. Lebanc d'essai intègre un microscope qui permet d'analyser avec précision les fissures qui se produisent pendant la mesure. L'écran se trouve sur la partir frontale du banc d'essai, et travaille avec une résolution de 0,01 mm. Tout cela permet que la valeur soit plus facile et pratique à lire, et est en plus indiquée avec une grande précision. L'écran présente aussi le parcours de la déformation, alors que le microscope peut voir le degré de déformation.

La méthode de travail utilisé par cet équipement s'appelle "Essai d'emboutissage". Cette méthode exige la fixation de la plaque sur la matrice du banc d'essai. Le PCE-CPT 20 permet d'essayer sur des plaques avec des dimensions maximums de 140 x 70 mm. Ensuite, un piston sphérique est imprimé sur la plaque, dont la partie recouverte doit regarder vers le haut. Le tampon du banc d'essai possède un diamètre de 20 mm et s'imprime sur la plaque depuis la partie inférieure. L'essai d'emboutissage se termine lorsque de petites fissures se produisent sur la partie supérieure de la plaque. L'écran indiquera le parcours de la déformation, un paramètre qui est directement en relation avec la qualité du recouvrement.

Le banc d'essai est normalement utilisé dans le contrôle de qualité. Il est surtout utilisé dans des sociétés de laques, des sociétés de recouvrement et des fabricants de peintures.
