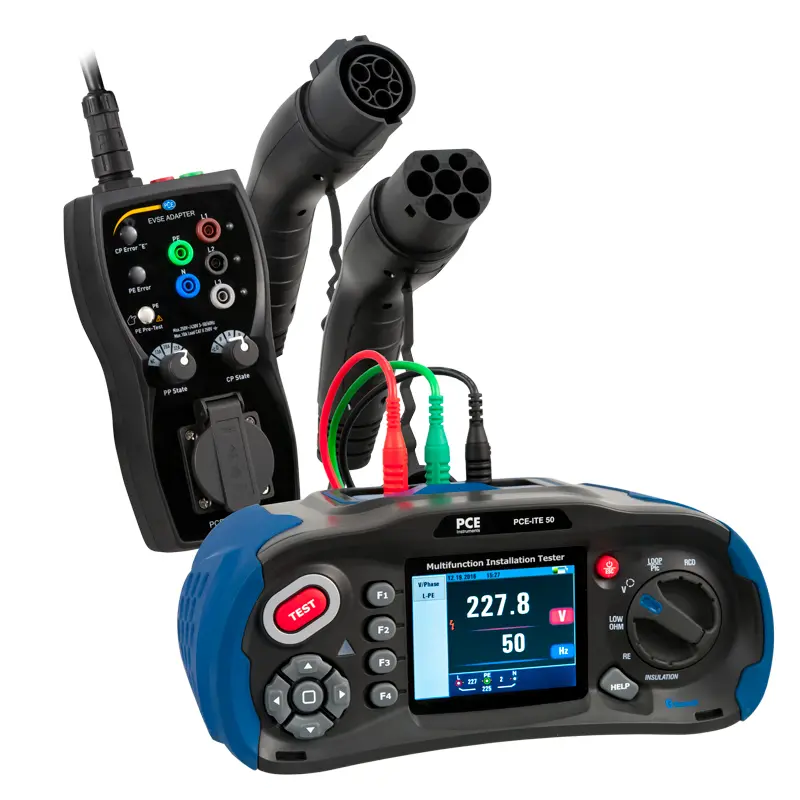

Contrôleur IRVE PCE-EVSE-KIT2 avec étalonnage ISO

Référence: PCE-EVSE-KIT2-ICA
GTIN (EAN):
1.472,90 €
1.767,48 €
Calibration ISO
Prix HT / Frais d'envoi non compris (8,95 € + TVA)
PCE-EVSE-KIT2-ICA
Délai de livraison: À nouveau disponible bientôt!

Description

Contrôleur d'installation électrique résistant / Résistance d'isolement / Résistance de terre / Impédance de boucle / Mesure de tension / Mesure de faible impédance / Test DDR

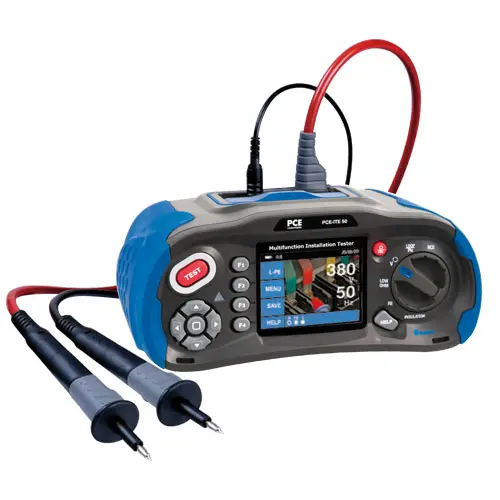

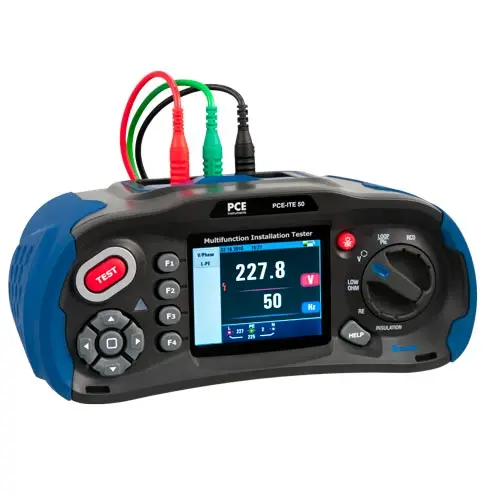

Le PCE-ITE 50 est un contrôleur d'installation électrique résistant, équipé d'un grand écran TFT-LCD couleur de 3,5". Le controleur d'installation electrique offre, en plus des différents modes de mesure -tels que la résistance d'isolement, la résistance de terre, l'impédance de boucle, la tension, la mesure des faibles valeurs d'ohms et le test DDR avec fonction appareil photo- la possibilité de documenter la mesure avec les photos correspondantes. Grâce au contrôleur d'installation électrique, vous pourrez contrôler que les installations fixes sont placées correctement et en toute sécurité. Grâce à son écran dual, à ses symboles intuitifs et à son degré de vision élevé, vous pourrez effectuer une mesure aisée et rapide.

Grâce au ohmmètre de basse fréquence du contrôleur d'installation électrique, vous pouvez vérifier les prises de terre, les barres de liaison équipotentielle et conducteurs de protection pour une basse fréquence d'ohms. L'intervalle bas de mesure d'ohms du contrôleur d'installation électrique est de 0...2000 Ω avec une résolution de 0,001...1 Ω. La mesure la plus importante du contrôleur d'installation électrique est la mesure de la résistance d'isolement. Pour les mesures d'isolement, les lignes électriques sont mises en tension afin de laisser passer les courants de fuite, qui génèrent en général de la température. Dans la plupart des cas, les fuites de courant sont si infimes qu'elles ne sont généralement pas détectées par les appareils de sécurité, mais peuvent provoquer dans le pire des cas un incendie.

Le contrôleur d'installation électrique peut mesurer les installations avec une tension test de 125 V, 250 V, 500 V o 1000 V. Le courant test est généralement de 1 mA. La prise de terre du contrôleur d'installation électrique s'effectue indépendamment de l'alimentation. Pour relier toutes les installations et les circuits d'un système énergétique à un potentiel commun et pour protéger contre les courts circuits et surtensions, la résistance de terre devra avoir une impédance la plus faible possible. Avec une plage de mesure de 0...2000 Ω et une résolution de 0,01...1 Ω, le contrôleur d'installation électrique offre, par conséquent, toutes les conditions pour une mesure signifiante de la résistance de terre.


Contrôleur IRVE pour prises de type 1 et 2 / Simulation PP et CP / Connexion pour prise de sécurité / Connexion directe des différents connecteurs

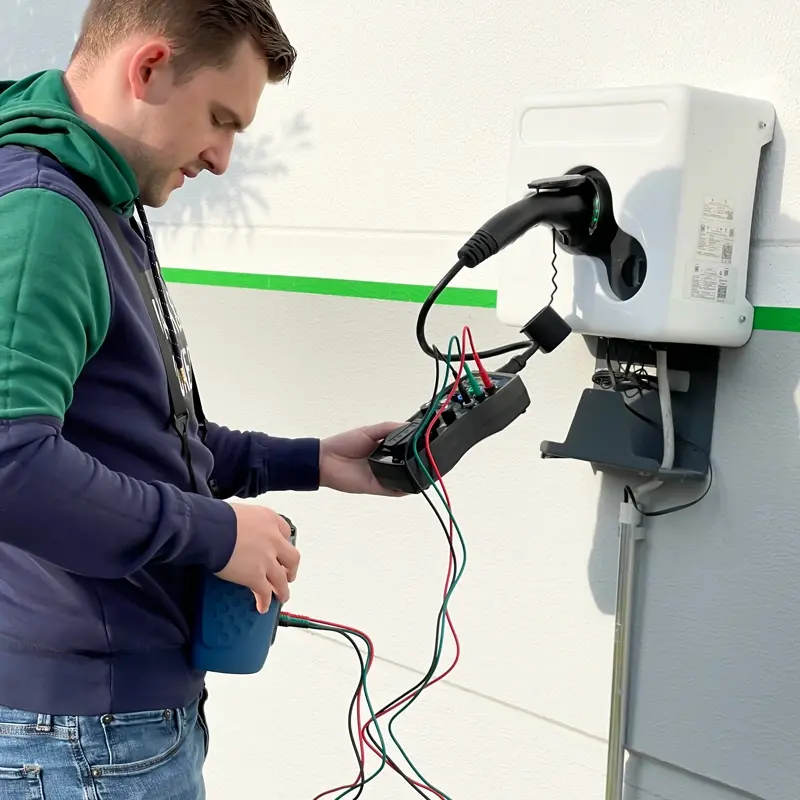

L'électromobilité est en expansion croissante. Un facteur important l'expliquant sont les bornes de recharge des véhicules électriques. Pour le contrôle des bornes de recharge, aussi appelées Wallbox, des instruments de mesure spéciaux sont nécessaires pour vérifier leur fonctionnalité, leur dispositif de sécurité et l'isolation. Il existe souvent des instruments pour effectuer ce type de mesures. Or, un adaptateur est nécessaire afin de pouvoir connecter l'instrument de mesure à une borne de recharge.

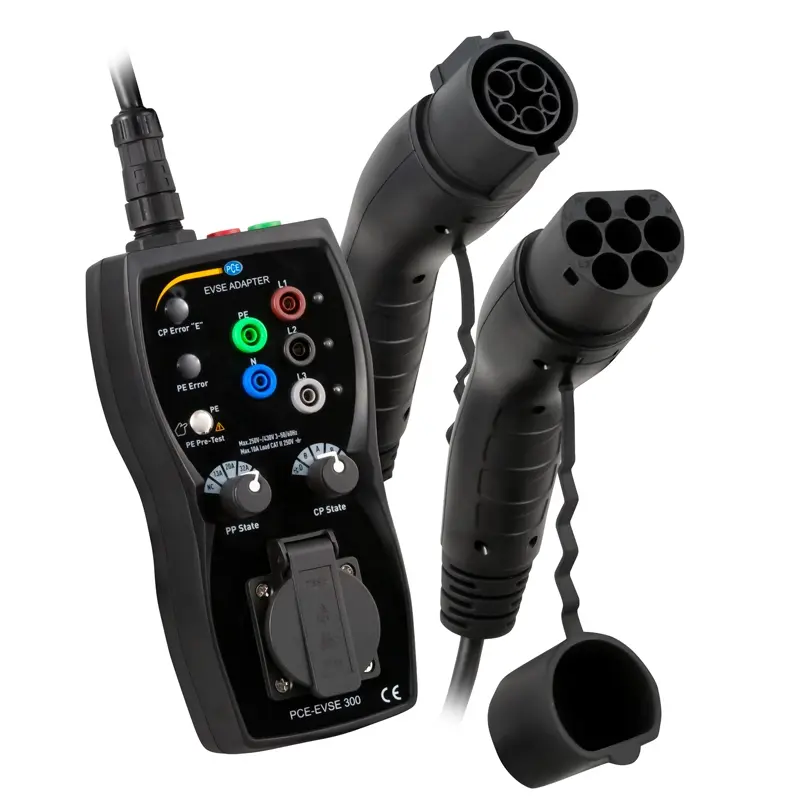

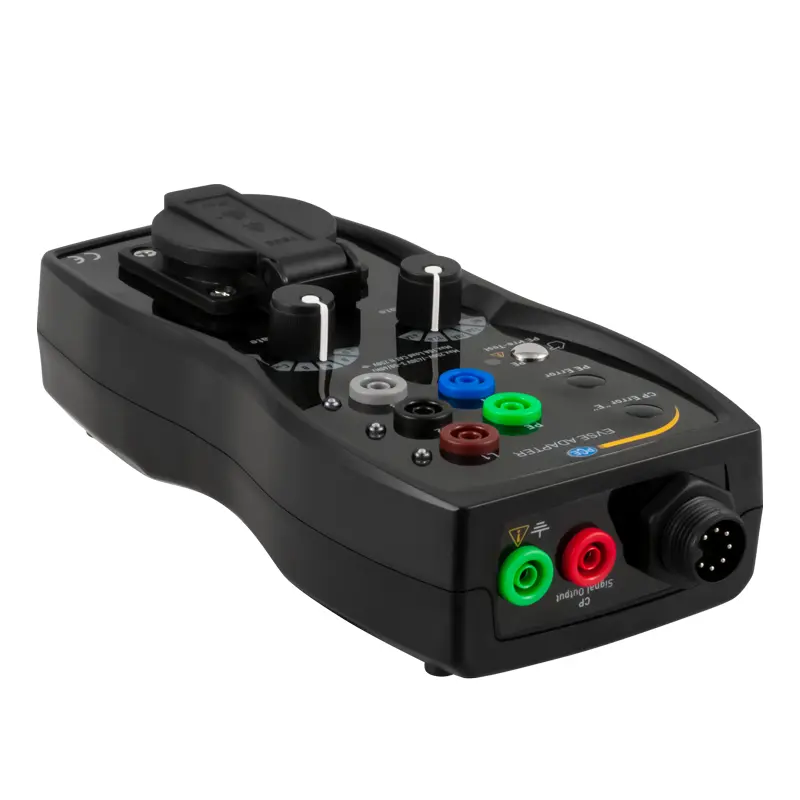

Le controleur IRVE PCE-EVSE 300 a été spécialement conçu dans ce but et il dispose d'une grande variété de fonctions. Toutes les connexions qui sortent de la borne de recharge possèdent une sortie individuelle via des prises. Cela signifie que toutes les lignes peuvent être utilisées via le contrôleur IRVE. Cela permet de vérifier l'isolation de la borne de recharge à l'aide du contrôleur IRVE. Le contrôleur IRVE possède une fiche de raccordement de protection (Schuko). À l'aide du testeur RCD, vous pouvez vérifier le dispositif de courant résiduel.

Un câble de recharge ne contient pas seulement les lignes d'alimentation pour recharger un véhicule électrique, mais aussi deux interfaces. Le véhicule électrique communique avec la borne de recharge à travers la ligne CP (Control Pilot / Commande Pilote) et indique l'état actuel du véhicule électrique. La ligne PP (Proximity Plug / Connecteur de Proximité) s'utilise pour la communication entre le câble de recharge connecté et la borne de recharge. Ainsi, le câble de recharge peut indiquer à la borne de recharge combien d'ampères il peut recharger. Pour tester ces deux fonctions, le contrôleur IRVE est équipé des simulateurs correspondants.

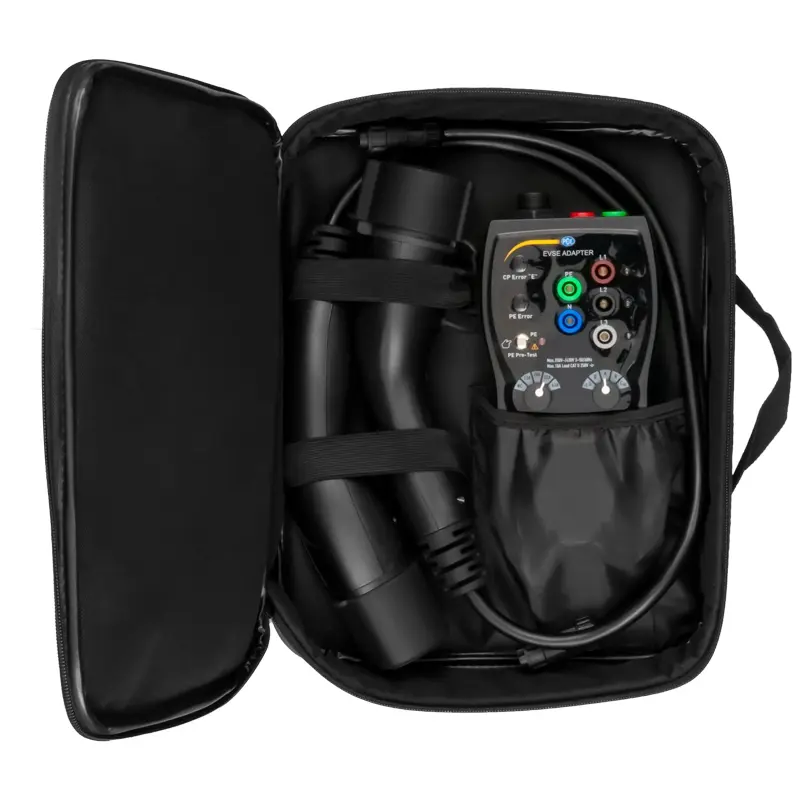

Le contrôleur IRVE est livré avec les prises de recharge de type 1 et 2, ce qui signifie qu'un grand nombre de bornes de recharge peut être vérifié avec le contrôleur IRVE. L'étui permet de transporter les prises de recharge et le contrôleur IRVE en toute sécurité.

Caractéristiques

PCE-ITE 50
- Écran TFT LCD couleur de 3,5"
- Résistance de boucle LN, L-PE et N-PE
- Courant test FI réglable
- Carte SD et Bluetooth
- Mesure de terre
- Test FI positif/négatif
- Mesure de faible impédance
- Tension en bornes jusqu'à 1000 V

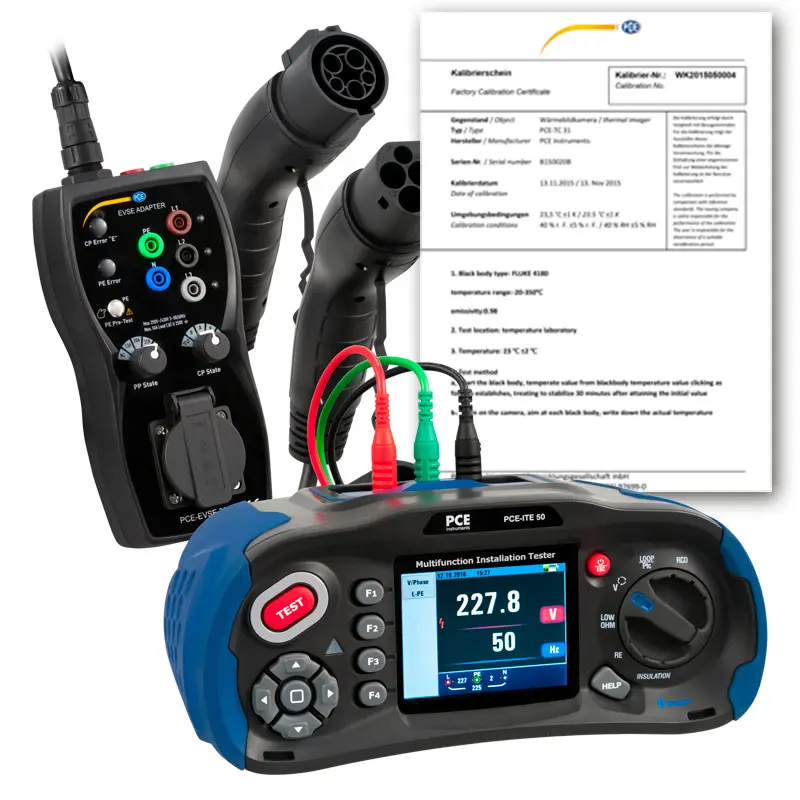

- Certificat d'étalonnage ISO inclus pour le PCE-ITE 50

PCE-EVSE 300
- Simulation CP et PP
- Étui de transport inclus
- Connexion directe aux bornes de recharge
- Adaptateur avec prise type 1 et type 2
- Vérification du conducteur de protection
- Prise Schuko intégrée

Spécifications

PCE-ITE 50

Test d'isolement

Tension en bornes

Plage de mesure:

Résolution

Précision

Courant test

Courant court-circuit

125 V
(0 ... 10 %)
0,125 ... 4 MΩ 0,001 MΩ ± (2 % + 10 chiffres) 1 mA @ Last 125 kO <= 1 mA
4,001 ... 40 MΩ 0,01 MΩ ± (2 % + 10 chiffres)
40,01 ... 400 MΩ 0,1 MΩ ± (4 % + 5 chiffres)
400,1 ... 1000 MΩ 1 MΩ ± (5 % + 5 chiffres)
250 V
(0 ... 10 %)
0,125 ... 4 MΩ 0,001 MΩ ± (2 % + 10 chiffres) 1 mA @ Last 250 kO <= 1 mA
4,001 ... 40 MΩ 0,01 MΩ ± (2 % + 10 chiffres)
40,01 ... 400 MΩ 0,1 MΩ ± (3 % + 2 chiffres)
400,1 ... 1000 MΩ 1 MΩ ± (3 % + 2 chiffres)
500 V
(0 ... 10 %)
0,125 ... 4 MΩ 0,001 MΩ ± (2 % + 10 chiffres) 1 mA @ Last 500 kO <= 1 mA
4,001 ... 40 MΩ 0,01 MΩ ± (2 % + 10 chiffres)
40,01 ... 400 MΩ 0,1 MΩ ± (3 % + 2 chiffres)
400,1 ... 1000 MΩ 1 MΩ ± (4 % + 5 chiffres)
1000 V
(0 ... 10 %)
0,125 ... 4 MΩ 0,001 MΩ ± (3 % + 10 chiffres) 1 mA @ Last 1 MO <= 1 mA
4,001 ... 40 MΩ 0,01 MΩ ± (2 % + 10 chiffres)
40,01 ... 400 MΩ 0,1 MΩ ± (3 % + 2 chiffres)
400,1 ... 1000 MΩ 1 MΩ ± (4 % + 5 chiffres)

Low Ohm / mesure d'ohms bas

Plage de mesure: Résolution Précision

Max. tension circuit ouvert

Protection surcharges
2,000 Ω 0,001 Ω ± (1,5 % + 30 chiffres) 5,8 V 250 Vrms
20,00 Ω 0,01 Ω ± (1,5 % + 3 chiffres) 5,8 V 250 Vrms
200,0 Ω 0,1 Ω ± (1,5 % + 3 chiffres) 5,8 V 250 Vrms
2000 Ω 1 Ω ± (1,5 % + 5 chiffres) 5,8 V 250 Vrms

Vérificateur de circulation

Plage de mesure: Résolution

Max. tension circuit ouvert

Protection contre surcharge

Courant court-circuit
2000 Ω 0,01 Ω 5,8 V 250 Vrms >= 200 mA

Résistance de boucle

L-PE (Hi-Amp): Courant test 4,0 A
Plage de mesure: Résolution Précision
0,23 ... 9,99 Ω 0,01 Ω ± (4 % + 4 chiffres)
10,0 ... 99,9 Ω 0,1 Ω ± (4 % + 4 chiffres)
100 ... 999 Ω 1 Ω ± (4 % + 4 chiffres)

L-PE (sans résolution): Courant test 15 mA

Plage de mesure: Résolution Précision
0,23 ... 9,99 Ω 0,01 Ω ± (5 % + 6 chiffres)
10,0 ... 99,9 Ω 0,1 Ω ± (5 % + 6 chiffres)
100 ... 999 Ω 1 Ω ± (5 % + 6 chiffres)

L-N: Courant test 4,0 A

Plage de mesure: Résolution Précision
0,23 ... 9,99 Ω 0,01 Ω ± (4 % + 4 chiffres)
10,0 ... 99,9 Ω 0,1 Ω ± (4 % + 4 chiffres)
100 ... 999 Ω 1 Ω ± (4 % + 4 chiffres)

Test RCD

RCD (In) 10 mA, 30 mA, 100 mA, 300 mA 650 mA, 1 A
Facteurs x 1/2, x1, x2, x5
Précision dans la durée de fonctionnement ± (1 % + 1 ms)
Forme de l'onde du courant test Sinus (CA), Puls (CC)
Caractéristiques de résolution G et S
Point du temps de résolution 0 º ou 180 º
Intervalle de tension 194...260 V AC (50/60 Hz)
Précision de la mesure de courant ± (5 % + 2  chiffres)

Mesure de tension

Plage de mesure:  Résolution Précision
80 ... 500 V CA/CC 1 V ± (2 % + 2 chiffres)

Mesure de fréquence

Plage de mesure: Résolution Précision
45...65 Hz 1 Hz 12 Hz

Mesure au sol

Plage de mesure: Résolution Précision
0,00...99,99 Ω 0,01 Ω ± (2 % + 30 chiffres)
100,0...999,9 Ω 0,1 Ω ± (2 % + 6 chiffres)
1000...2000 Ω 1 Ω ± (2 % + 6 chiffres)

Spécifications générales

Source d'alimentation 8 x piles 1,2...1,5 V AA
Durée de fonctionnement Environ 15 h
Catégorie de mesure CAT III 600 V
Type de protection IP 65
Écran 3,5 " TFT (320 x 240 pixels)
Conditions ambiantes 0...45 ºC / 0...95 %  H.r., sans condenser
Dimensions 24,2 cm x 10,5 cm x 14,5 cm
Poids 1,56 kg


PCE-EVSE 300


Fonctions

Simulation PP (codage du câble de recharge)

Ouvert, 13 A, 20 A, 32 A, 63 A

Simulation CP (ligne de communication)

A, B, C, D, erreur



Sorties (uniquement à des fins de test)

Connexions de mesure

L1, L2, L3, N, PE
Max. 250 / 430 V CA, 10 A
Connecteur

Connexion Schuko

Max. 250 V AC, 10 A

Fusible connexion Schuko

Fusible F 10 A / 250 V, 5 x 20 mm

Sortie de signal CP

± 12 V PWM



Autres spécifications

Tension d'entrée

1 phase: 250 V CA / 3 phases 430 V CA, 50 / 60 Hz, max. 10 A

Prise Type 1

Mode de recharge CA 3, compatible avec IEC62196-1 Type 1 ou SAE J1772 avec connexion au véhicule (Type 1, 5 broches, 1 phase)

Prise Type 2

Mode de recharge CA 3, compatible avec IEC62196-2 Type 1 ou SAE J1772 avec connexion au véhicule (Type 2, 7 broches, 3 phases)

Catégorie de mesure

CAT II 300 V

Protection

IP54

Degré de contamination

2

Conditions de fonctionnement

0 ... 40 °C, 10 ... 85 % H.r. sans condensation

Conditions de stockage

-10 ... 50 °C, 10 ... 60 % H.r. sans condensation

Altitude de fonctionnement maximale

2000 m

Dimensions (uniquement appareil portable)

277 x 109 x 63 mm

Poids

Environ 1 kg

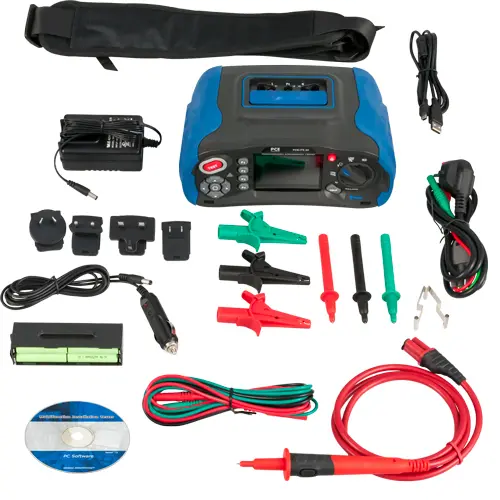

Contenu de livraison

1 x Contrôleur d'installation électrique PCE-ITE 50
1 x Courroie
3 x Pinces crocodile
3 x Câbles de test
1 x Sonde de haute tension
1 x Adaptateur secteur
1 x Chargeur avec bouchons interchangeables de type C, A, G e I
1 x Chargeur avec adaptateur pour véhicules
8 x Piles 1,2 V 2450 mAh NiMH (type AA)
1 x Mallette
1 x Manuel d'utilisation
1 x Certificat d'étalonnage ISO pour le PCE-ITE 50

1 x Contrôleur IRVE PCE-EVSE 300
1 x Prise Type 1
1 x Prise Type 2
1 x Étui de transport
1 x Notice d'emploi
