Enregistreur de données PCE-PA 8500

Référence: PCE-PA 8500

GTIN (EAN): 4250348733047

Accessoires

Certificat d'étalonnage ISO CAL-PCE-PA

462,90 €

Description

Enregistreur de données avec enregistrement des données / Harmoniques, Flicker, Unbalance, Transient, Dips et Swell et courant de démarrage / 4 boucles de Rogowski de 3000 A incluses / Interface USB et LAN / Logiciel inclus

Cet enregistreur de données est à l’avant-garde des normes en matière de technologie de mesure électrique et propose une vaste gamme de fonctions pour effectuer des mesures précises et détaillées. L’enregistreur de donnees permet de réaliser des mesures précises de la tension électrique, du courant, de la fréquence, des harmoniques et des courants de démarrage. Il mesure aussi avec exactitude, la puissance et l’énergie, ce qui permet un contrôle exact et l’optimisation de la consommation d’énergie. L’affichage graphique des formes d’onde et des graphiques vectoriels permet aux utilisateurs de capter et d’analyser visuellement les signaux électriques. Ces fonctions donnent des informations sur la qualité du courant électrique et aident à identifier les problèmes de réseau. L’appareil peut aussi reconnaître et montrer les creux, les pics ou les fluctuations du réseau électrique.

L’enregistreur de données possède une grande mémoire de 8 GB pour sauvegarder et archiver les nombreuses données de mesure, pour une analyse ultérieure. Cela garantit ainsi une acquisition de données continue, qui peut aussi être contrôlée temporellement. L’analyseur de réseaux est équipé d’interfaces LAN et USB pour un transfert de données pratique et un contrôle à distance. Ces interfaces permettent l’intégration parfaite de l’enregistreur de données dans les réseaux et les systèmes existants. Les pinces de courant flexibles incluses, d’une capacité allant jusqu’à 3000 A, facilitent la mesure de courants élevés, et permettent d’obtenir des résultats précis, même pour des utilisations exigeantes. L’enregistreur de données est conforme aux normes internationales (IEC 61000-4-30, 61000-4-15, 61000-4-7, EN 50160), ce qui garantit la qualité et la précision des mesures et qu’il satisfait les exigences rigoureuses des applications professionnelles.

Caractéristiques

- Puissance et énergie active, réactive et apparente
- Flicker, Unbalance, Transient, Dips et Swell
- Harmoniques et courant de démarrage
- Creux, pics et fluctuations du réseau électrique

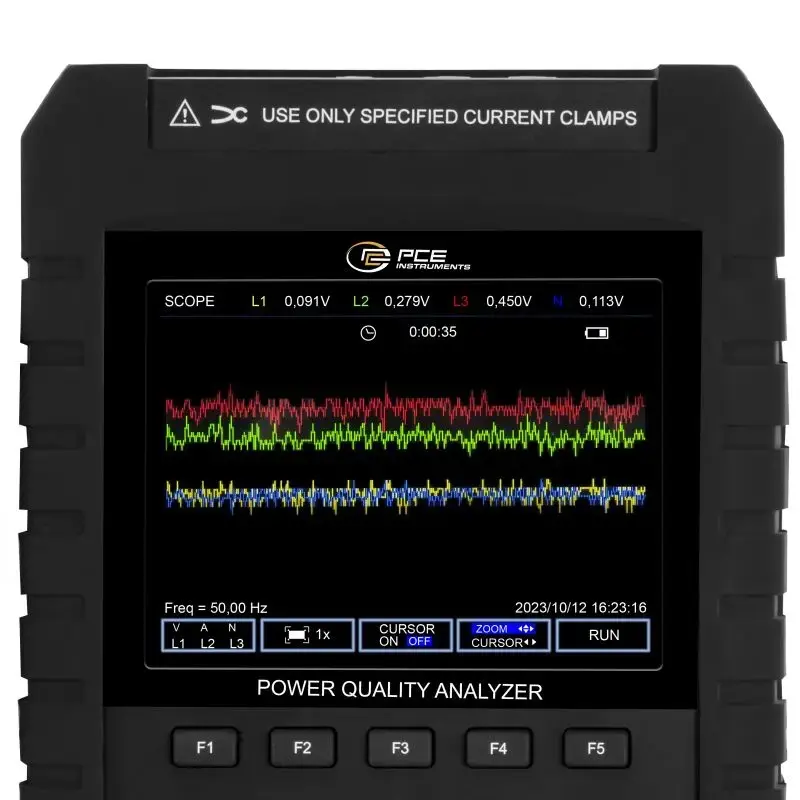

- Graphique de la forme d’onde et graphiques vectoriels
- Enregistrement des données avec mémoire de 8 GB

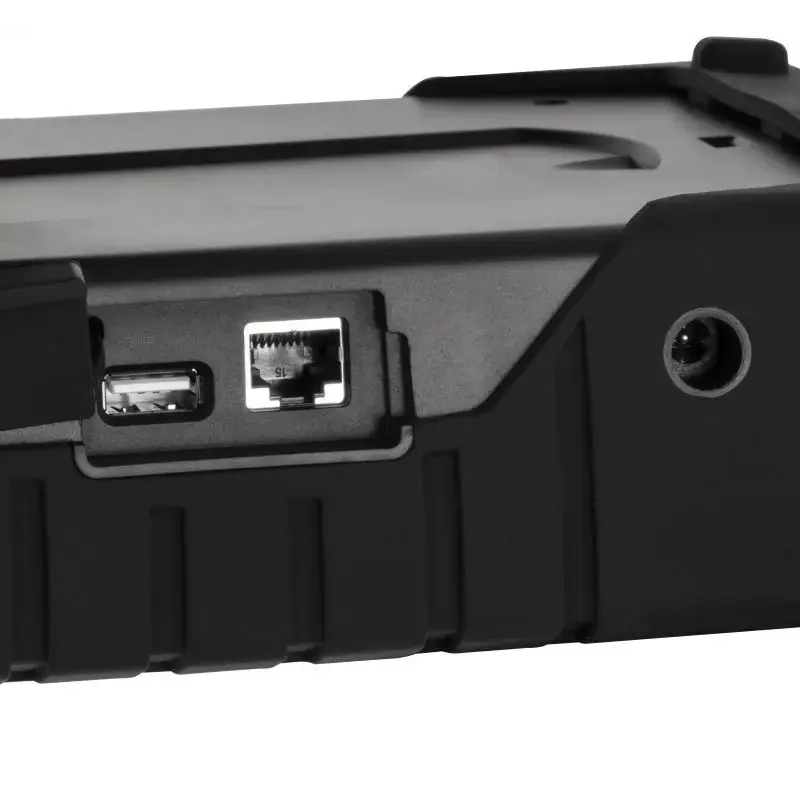

- Interface USB et Ethernet (LAN)

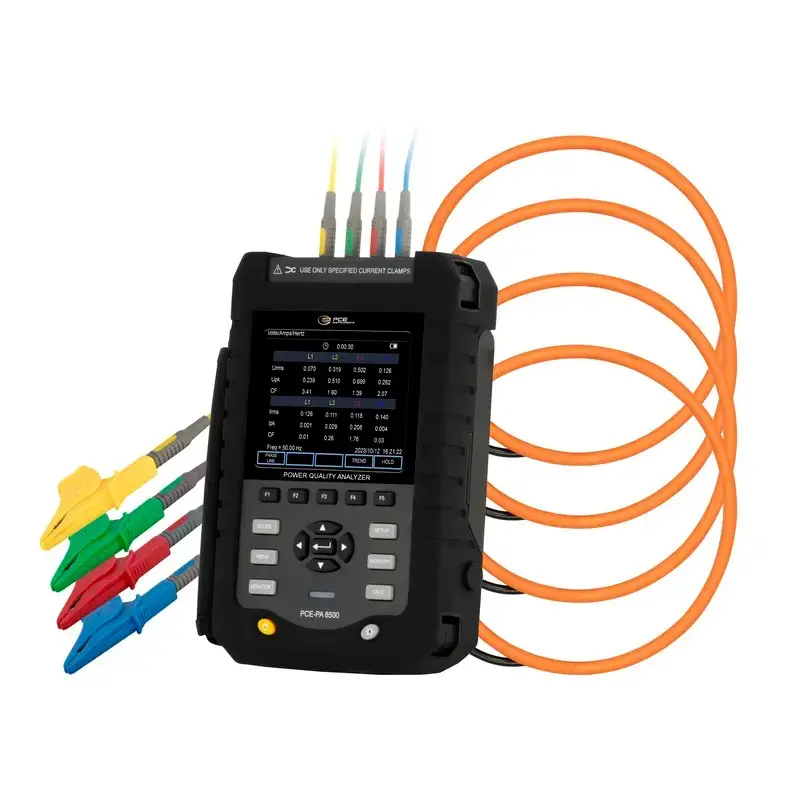

- Inclus 4 boucles de Rogowski de 3000 A
- En option : pinces de courant et boucles de Rogowski pour divers ampérages
- Normes : IEC 61000-4-30, 61000-4-15, 61000-4-7, EN 50160

Spécifications

Paramètre	Plage	Résolution	Précision
Tension
Tension continue DC	1 ... 1000 V	0,1 V	±0,5 %
Tension alternative AC	1 ... 1000 V	0,1 V	±0,5 %

Courant
Pince de courant 100 A	1 ... 100 A AC	0,1 A	±0,5 % ±0,2 A
Pince de courant 1000 A	1 ... 1000 A AC	0,1 A	±0,5 % ±0,2 A
Boucle de Rogowski 1500 A	1 ... 1500 A AC	1 A	±1 % ±2 A
Boucle de Rogowski 3000 A	15 ... 3000 A AC	1 A	±1 % ±2 A
Boucle de Rogowski 5000 A	20 ... 5000 A AC	1 A	±1 % ±2 A

Puissance et énergie (active, réactive et apparente)
Puissance	1 ... 20,00 MW (selon pince de courant)	0,1 kW	±1,5 % ±10 chiffres
Énergie	0,00 kWh ... 200 GWh	10 Wh	±1,5 % ±10 chiffres
Facteur de puissance	0 ... 1	0,01	±0,03 %

Harmoniques
Ordre	1 ... 50
Plage harmoniques courant	0 ... 100 %	0,01 %	±0,1 % ±nx0,1 %
Plage harmoniques tension	0 ... 100 %	0,01 %	±0,1 % ±nx0,1 %
Plage THD	0 ... 100 %	0,01 %	±2,5 %
Phase	-360° ... 0°	0,1°	±nx1,5°

Courant de démarrage
Arms	15 ... 3000 A	0,1 A	±3 %
Duration Inrush	6 s ... 32 min	10 ms	±20 ms

Fréquence
Nominale 50 Hz	42,5 ... 57,5 Hz	0,01 Hz	±0,01 Hz
Nominale 60 Hz	51 ... 69 Hz	0,01 Hz	±0,01 Hz
Nominale 400 Hz	320 ... 480 Hz	0,01 Hz	±0,1 Hz

Dips et Swell
Vrms1/2	0 ... 200 % de la tension nominale	0,01 Vrms	±0,2 %
Arms1/2	Selon pince de courant	Selon Arms	±1 % ±5 chiffres
Duration	Heure / Minute / Seconde / Microsecondes	0,5 cycle	1 cycle

Papillotement (Flicker)
Pst (10min) / Plt (2 heures)	0 ... 20	0,01	±5 %

Déséquilibre (Unbalance)
Tension	0 ... 5 %	0,1 %	±0,5 %
Courant	0 ... 20 %	0,1 %	±0,5 %
Phase tension	-360° ... 0°	1°	±2 chiffres
Phase courant	-360° ... 0°	1°	±5 chiffres

Transitoires (Transient)
Vpk	±6000 Vpk	1 V	±15 %
Vrms	10 ... 1000 Vrms	1 V	±2,5 %
Temps de test min.	50 μs

Autres spécifications
Classe selon IEC 61000-4-30	Classe S
Fréquence nominal	Réglable : 50 Hz / 60 Hz / 400 Hz
Écran	TFT couleur de 5,6"
Mémoire	8 GB
Fréquence d’enregistrement	1 s ... 60 min
Interface	USB / Ethernet
Normes	IEC 61000-4-30 / IEC 61000-4-15 / IEC 61000-4-7 / EN 50160

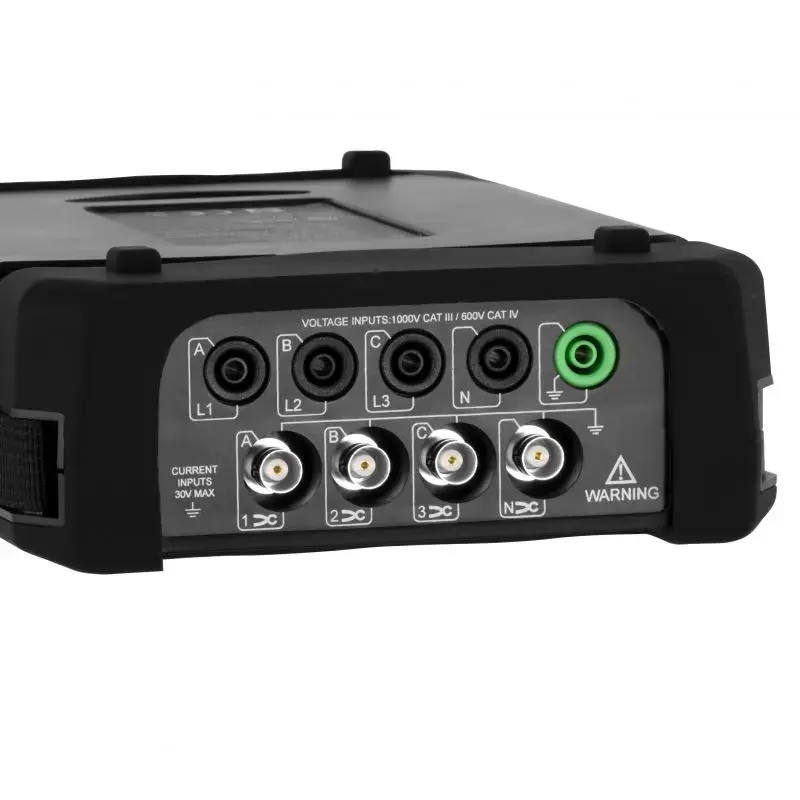

Sécurité	CAT IV 600 V / CAT III 1000 V (IEC 61010-1)
Alimentation	Adaptateur secteur / Batterie Ni-MH de 3800 mAh
Langue menu	Allemand / Anglais / Chinois / Coréen / Espagnol / Français / Polonais / Portugais / Russe / Turc
Classe de protection	IP41
Conditions opérationnelles	0 ... 40 °C / 0 ... 90 % H.r.
Conditions de stockage	-20 ... 60 °C / 0 ... 90 % H.r.
Dimensions	260 x 190 x 67 mm
Poids - Net (appareil) - Avec accessoires - Avec emballage	1880 g 4200 g 4600 g

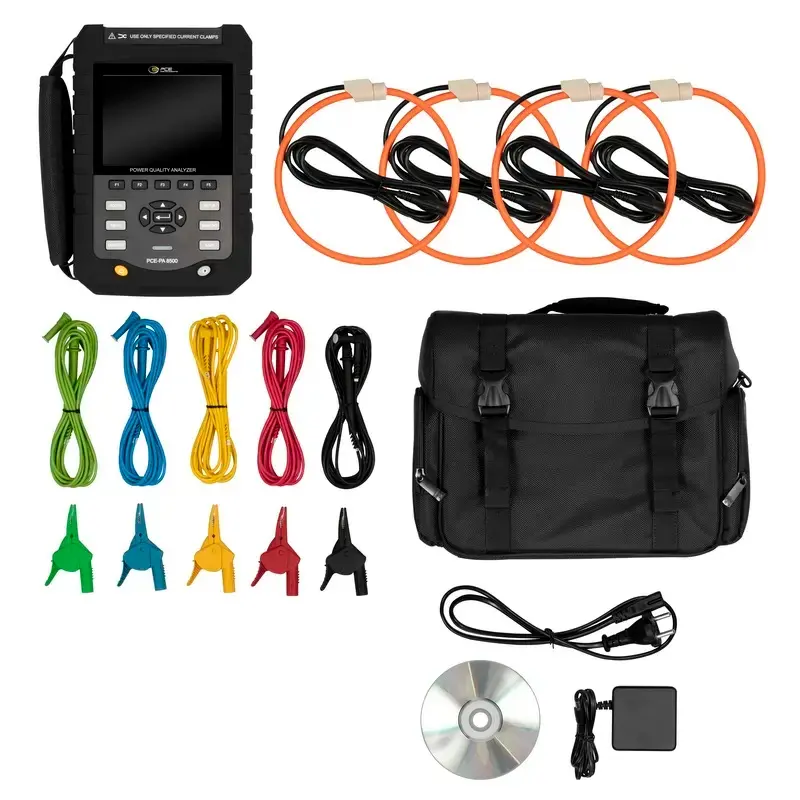

Contenu de livraison

1 x Enregistreur de données
4 x Boucles de Rogowski 3000 A
5 x Câbles de test (2 m)
5 x Pinces crocodile
1 x CD avec logiciel (également téléchargeable)
1 x Adaptateur secteur 12 V DC / 2 A
1 x Câble d’alimentation
1 x Sacoche de transport
1 x Manuel d’utilisation (téléchargeable)
