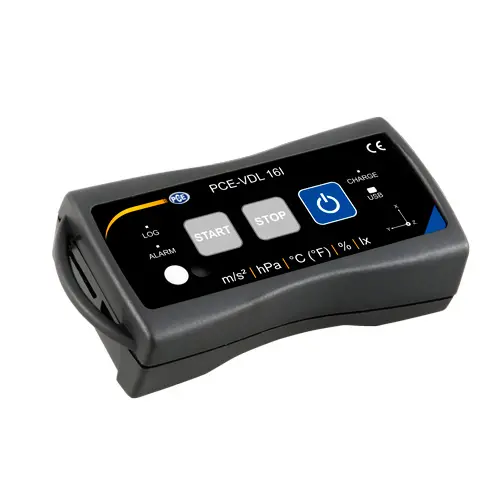

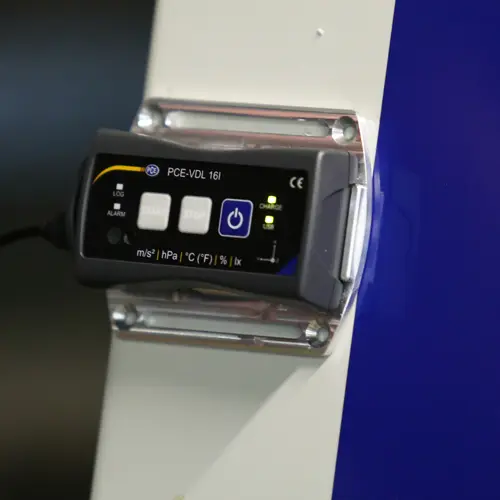

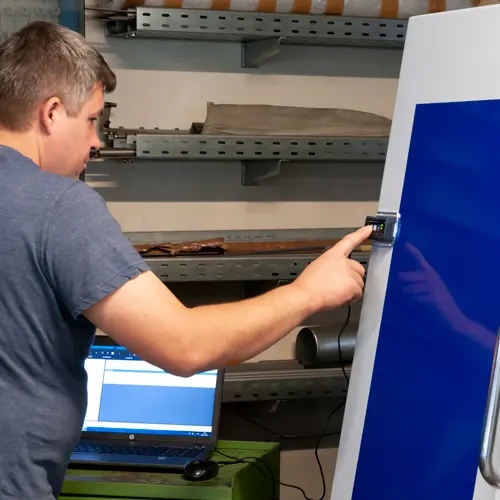

L'enregistreur de données pour l'ingénierie mécanique PCE-VDL 16I de PCE Instruments mesure et enregistre les grandeurs de température, d'humidité relative, de pression atmosphérique, de lumière et d'accélération au moyen d'un capteur triaxial. Cet enregistreur de données est un appareil idéal pour le contrôle des oscillations des machines, et la mesure et l'enregistrement simultané des conditions ambiantes de l'installation. Bien que les machines industrielles ou les machines de traitement, comme peut l'être une machine de fraisage, utilisent des systèmes de commande améliorés, l'enregistreur de données peut également enregistrer le comportement d'oscillation de la machine et enregistrer l'évolution des vibrations au cours du temps. Cela permet d'analyser le comportement de la machine de fraisage sur de courts intervalles de temps, et grâce à cela, localiser l'origine des défaillances. Est-ce la transmission ou un outil qui génère un problème de vibration ? PCE Instruments propose des appareils de mesure des vibrations à installation fixe, qui permettent un contrôle continu d'une machine. Cependant, l'enregistreur de données est une option économique pour contrôler la machine de façon rapide et précise. Optimisez vos installations. Enregistrez des données qui vous seront utiles pour réduire l'usure de vos machines et de vos installations. Facilitez-vous l'interprétation des systèmes de paliers et amortisseurs, réduisez le bruit des moteurs, détectez immédiatement des déséquilibres ... l'enregistreur de données pour le contrôle des machines est votre outil économique et précis dans le domaine de l'ingénierie mécanique et dans d'autres secteurs. Selon le réglage du quota de stockage, vous pourrez enregistrer des valeurs pendant plusieurs jours. Les valeurs enregistrées sont sauvegardées sur la carte micro SD interne. Vous pourrez transférer ces données sur d'autres supports et les analyser. Le logiciel de l'enregistreur de données pour l'ingénierie mécanique permet de le régler selon les besoins de chaque utilisateur. Le logiciel lui-même lit les données de l'enregistreur de données. Lorsqu'un client effectue une commande, il reçoit toujours la dernière version du logiciel, qui est aussi disponible dans notre section de téléchargement. Un autre avantage est que, lorsque la batterie faiblit, les valeurs sont conservées ; c'est-à-dire que l'utilisateur ne perd pas les données enregistrées. Si vous avez besoin d'une plus grande capacité de mémoire, d'autres types de capteurs ou d'une batterie plus performante, veuillez contacter la section de développement de PCE Instruments. En tant que fabricants de cet appareil, nous pouvons vous offrir une solution rapide et économique.
L'enregistreur de données pour l'ingénierie mécanique compact est un appareil intermédiaire -parmi les appareils de mesure de vibration mobiles qui s'utilisent régulièrement pour voir l'état des machines- et un système à installation fixe pour l'enregistrement continu des données. Les appareils mobiles ont l'avantage d'être des appareils plus économiques et dont le nombre de valeurs est plus facile à analyser, puisque les intervalles d'enregistrement sont de quelques jours, semaines ou au plus quelques mois. D'un autre côté, cela suppose que les cas de vibration ne sont pas enregistrés entre chaque mesure, donc vous pouvez perdre des données utiles concernant l'état de la machine. Pour éviter cela, on utilise des systèmes à installation fixe. Le contrôle d'une machine avec système à installation fixe projette une image de l'état de la machine durant toute la durée de contrôle, ainsi aucune information ne se perd. D'un autre côté, les frais d'acquisition sont plus élevés et il est aussi nécessaire de pouvoir sauvegarder, analyser et évaluer une immense quantité de données. L'enregistreur de données pour l'ingénierie mécanique crée un pont entre ces deux types d'appareils de mesure. Avec l'enregistreur de données vous pouvez détecter les vibrations et les oscillations dans les machines sur une durée définie sans avoir besoin d'installer de façon fixe de grands appareils, et d'autre part, sans le risque de perdre des données utiles qui sont importantes pour indiquer l'état d'une machine.
En plus d'utiliser l'enregistreur de données pour déterminer l'état d'une machine, vous pouvez aussi l'utiliser pour obtenir des informations sur les processus. Dans chaque machine, des vibrations et des oscillations sont générées par l'unité de transmission. Dans les usines de production, comme par exemple dans une fraiseuse, de telles oscillations sont absorbées par les vibrations du processus. Selon les rotations de la fraiseuse, la sélection de l'avancée, la profondeur avec laquelle la fraiseuse fonctionne, l'aiguisage des lames, le sens de la fraiseuse et le matériau qui est en cours de traitement, il est possible de rencontrer des pics de vibration, qui, selon le cas, peuvent se trouver dans la plage de la résonnance naturelle selon les composants de la machine. Les charges mécaniques générées peuvent endommager la fraise, le roulement des broches et en général toute la machine. D'un autre côté, de fortes vibrations peuvent causer des irrégularités sur la surface de fraisage ou laisser des marques de vibration. Pour déduire durant le processus dans quels paramètres apparaissent les plus grandes charges mécaniques, vous pouvez utiliser l'enregistreur de données pour l'ingénierie mécanique.
Dans le secteur de l'ingénierie mécanique, vous pouvez utiliser l'enregistreur de données de PCE Instruments pour obtenir des données utiles dans le contrôle des machines et aussi pour la charge, la structure ou le transport de marchandises précieuses, de grandes machines ou usines de production. Il existe différentes sources de dangers qui peuvent avoir des conséquences économiques pour le fabricant et l'entreprise de transport : un déchargement brusque avec le chariot élévateur ou la grue ou des coups générés pendant le transport. Au moment d'analyser les causes, l'enregistreur de données pour l'ingénierie mécanique peut vous fournir des informations pertinentes sur le moment précis, la magnitude et le sens de charge du coup, en tenant compte des conditions ambiantes comme la température et l'humidité. Grâce à la détection de ces paramètres physiques obtenus avec l'enregistreur de données, il est possible de clarifier les questions de responsabilité en cas de dégâts de la marchandise. Une documentation complète des conditions ambiantes permet de prédire entre autre les pics de charge, ce qui simplifie la planification de futurs transports. L'utilisation de cet enregistreur de données pour l'ingénierie mécanique est vraiment très vaste. Que vous l'utilisiez pour le contrôle des machines, ou la documentation des vibrations et des chocs durant le transport, l'enregistreur de données pour l'ingénierie mécanique de PCE Instruments fournit des informations très utiles.
Température | ||
Plage de mesure | -20 … +65 ºC | |
Précision | ±0,2 °C | |
Fréquence d’enregistrement | 1 … 1800 secondes | |
Humidité relative | ||
Plage de mesure | 0 … 100 % H.r | |
Précision | ±1,8 % H.r. | |
Fréquence d’enregistrement | 1 … 1800 secondes | |
Pression atmosphérique | ||
Plage de mesure | 10 … 2000 mbar | |
Précision | ±2 mbar (750…1100 mbar), sinon ±4 mbar | |
Fréquence d’enregistrement | 1 … 1800 secondes | |
Lumière | ||
Plage de mesure | 0,045 … 188.000 lux | |
Précision | -.- | |
Fréquence d’enregistrement | 1 … 1800 secondes | |
Accélération | ||
Plage de mesure | ±16 g | |
Précision | ±0,24 g | |
Fréquence d’enregistrement | 800 Hz … 1 Hz | |
Spécifications génériques | ||
Mémoire |

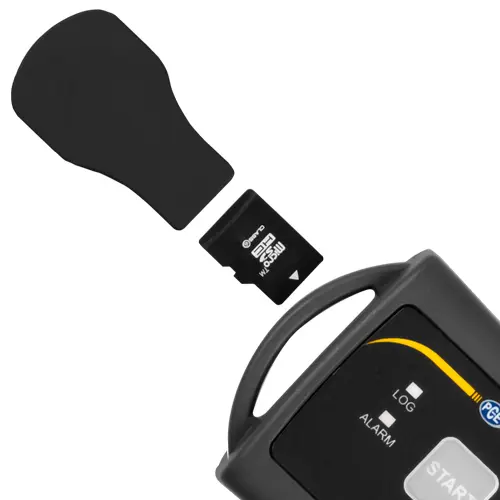

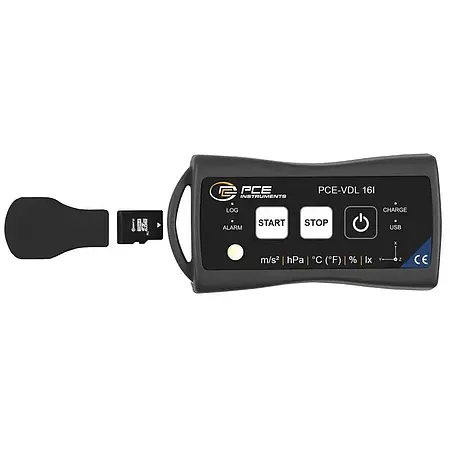

2,5 millions de valeurs par mesure 3200 millions de valeurs avec carte de 32 GB |
|
Touches |
1 touche 1 touche |
Start/Stop Allumer et éteindre |
LED |
Log Alarme Charge USB |
État de fonctionnement Indicateur d’alarme État de la batterie État de la connexion au PC |
Alimentation |
Batterie intégrée de Li-Ion 3,7 V / 500 mA La batterie se charge via le port USB |
|
Capteurs intégrés | Température / Humidité / Pression / Lux / Accélération | |

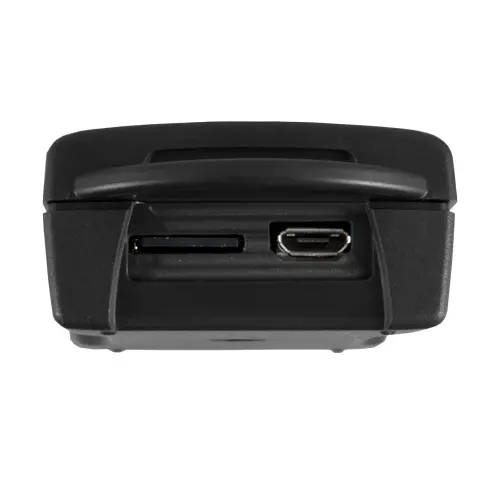

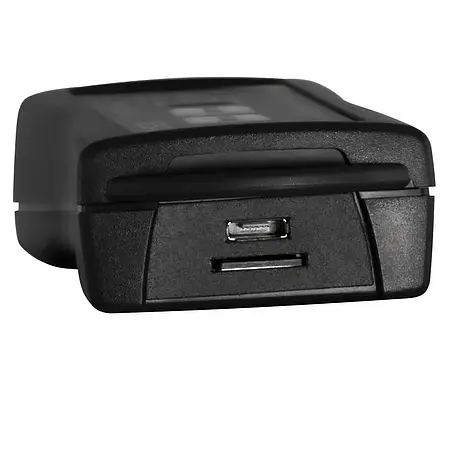

Interface | USB | |

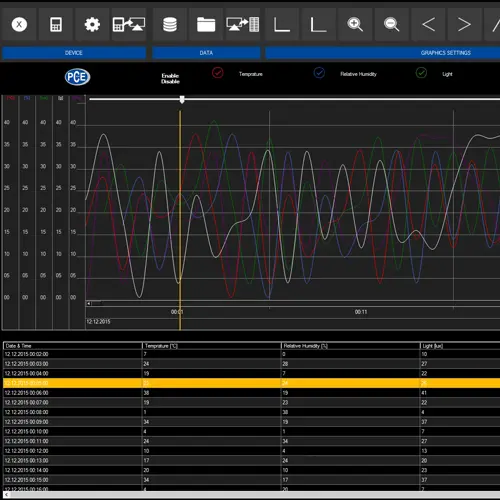

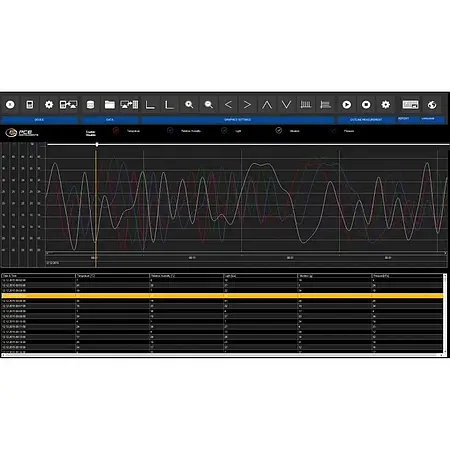

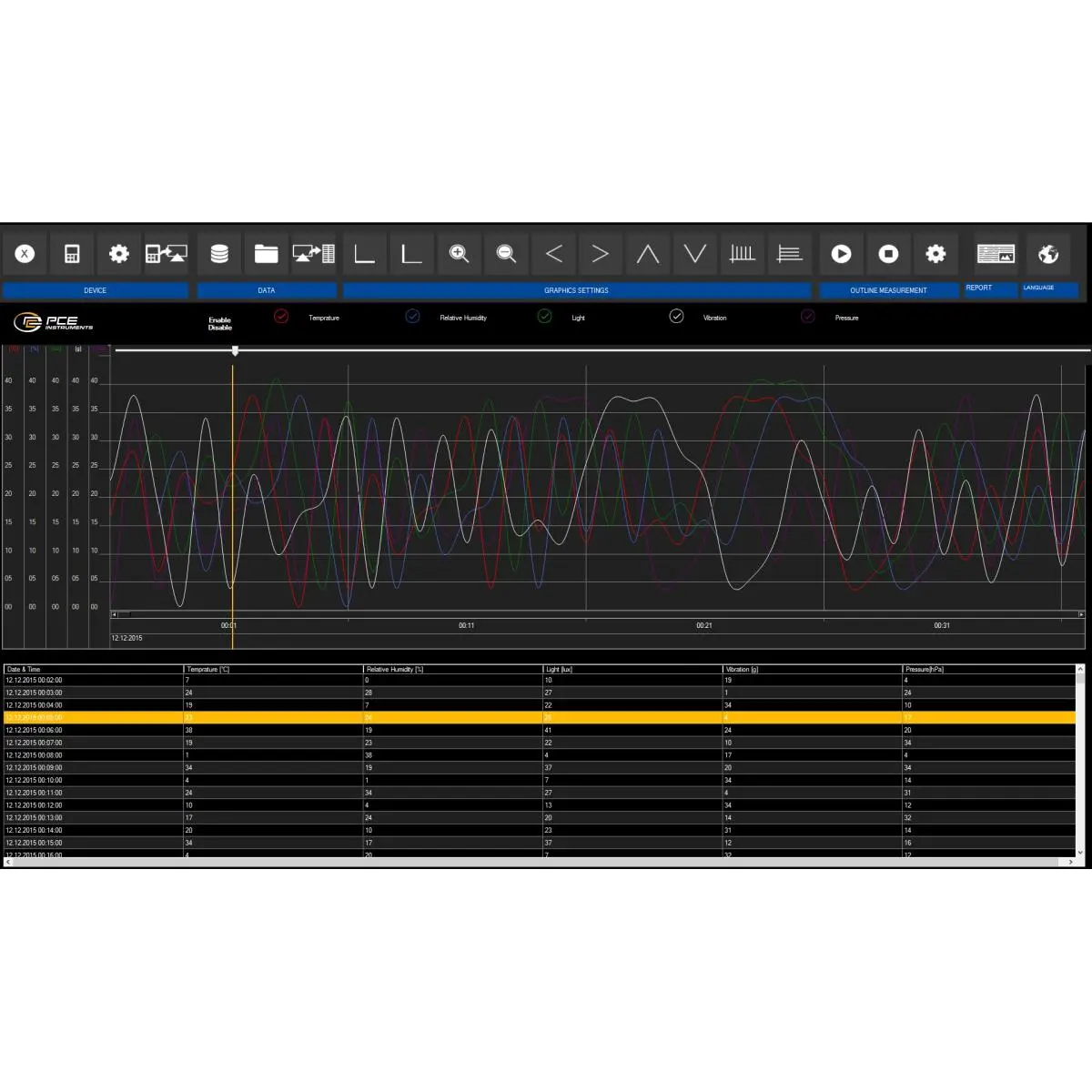

Logiciel |
Pour enregistrement et analyse Windows XP / Vista / 7 / 8 / 10 (32/64 bit) |
|
Température opérationnelle | -20 … +65 ºC | |
Conditions de stockage |
+5 … +45 ºC 10 … 95 % H.r., sans condensation |
|
Réglementations | Conforme à la directe de l’UE RoHS/WEEE | |
Dimensions | 87 x 44 x 23 mm | |
Poids | 60 g |
