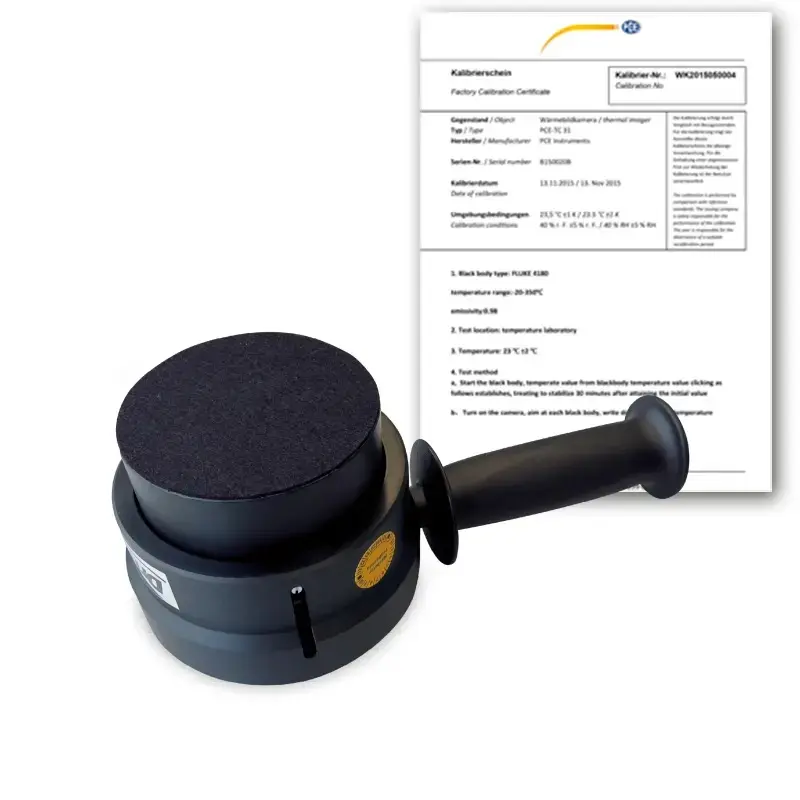

Mesure de force de fermeture avec Original BIA Classe 1 pour portes

Référence: BIA1-SY-10-310

GTIN (EAN): 4260650210044

Accessoires

Jeu d'adaptateurs de test 1-3

836,00 €

Adaptateur de test 1 Pour mesureur de force de fermeture

115,90 €

Adaptateur de test 2 Pour mesureur de force de fermeture

136,90 €

Adaptateur de test 3 pour mesureur de force de fermeture

154,90 €

Adaptateur de test 4 pour mesureur de force de fermeture

556,90 €

Adaptateur de test 5 pour mesureur de force de fermeture

100,90 €

Bloc de contrôle pour pré-contrôle manuel

72,00 €

PinchPilot

185,00 €

Certificat d'étalonnage ISO pour mesureur de force de fermeture BIA Class 1

139,00 €

Description

Système de mesure du pincement des portes de bus, de train et pour les rampes d’accès
Mesure de force de fermeture pour garantir la sécurité

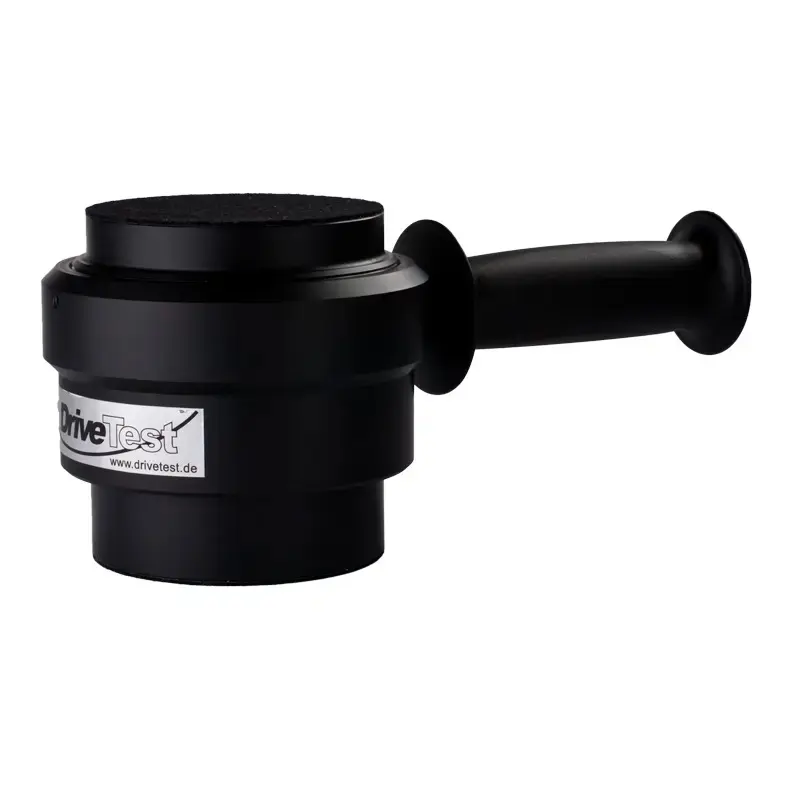

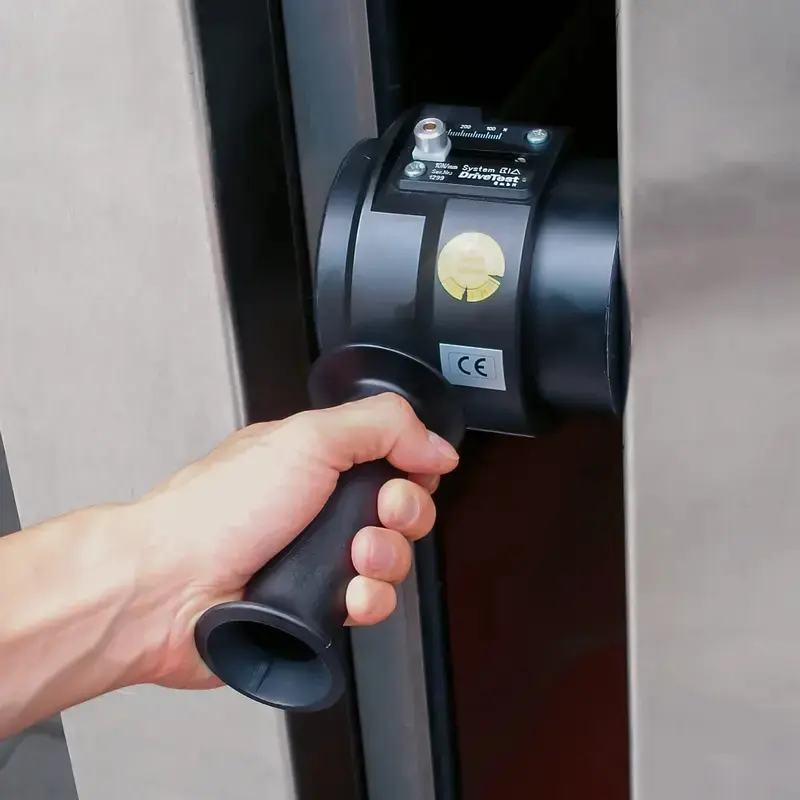

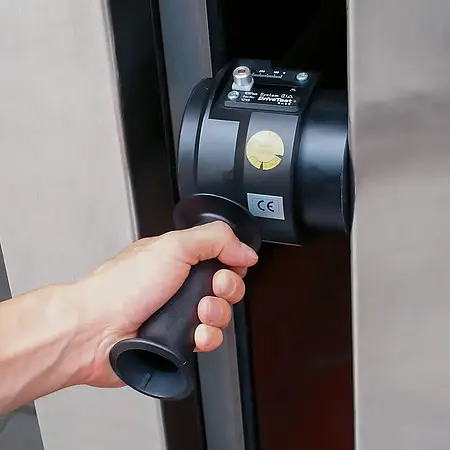

Le mesureur Original BIA Classe 1 est un dispositif pour la mesureu de force de fermeture électronique des portes des véhicules ferroviaires et des bus. Son design combine la précision avec la résistance, et garantit des lectures exactes, même après plusieurs années d’utilisation dans des conditions difficiles.

Lorsque des mesures sont effectuées dans des véhicules à plusieurs portes, une exécution rapide et simple est très importante. Pour cela, le logiciel conçu réduit considérablement le processus de mesure et le travail de documentation. En quelques étapes, vous pouvez réaliser les mesures d’un véhicule dans sa totalité, visualiser les valeurs sous forme de tableau et les enregistrer dans une base de données.

Nous proposons des interfaces adaptées (par exemple, Microsoft® DLL ou National Instruments® LabVIEW) pour leur intégration dans une séquence d’essai automatisée.

Caractéristiques

- Réglementations applicables : EN 14752:2005, VDV 111, 2001/85/CE
- Mesure précise
- Design résistant
- Facile à utiliser
- Fonctionnement avec une seule touche ou à distance via l’interface Microsoft® DLL ou la bibliothèque National Instruments® LabView
- Contenu de livraison complet incluant une mallette de transport qualitative
- Logiciel professionnel complet PinchPilot inclus
- Large service d’assistance à l’utilisateur : service d’étalonnage, service de changement de normes
- Support pour la gestion de grands parcs de véhicules

Spécifications

Original BIA Classe 1
Plage	25 ... 310 N
Résolution	1 N
Précision	±3 N ou 3 % de la valeur
Rigidité	10 N/mm
Largeur	115 mm
Diamètre	100 mm
Principe de mesure	Jauge de déformation
Fréquence d’échantillonnage	250 Hz / 4 ms
Protection surcharge	Oui
Alimentation	1 x pile de 9 V
Température opérationnelle	-10 ... +40 ºC
Température de stockage	-40 ... +50 ºC
Humidité	<90 % H.r. sans condensation
Dimensions	260 x 130 x 115 mm
Poids	2,1 kg

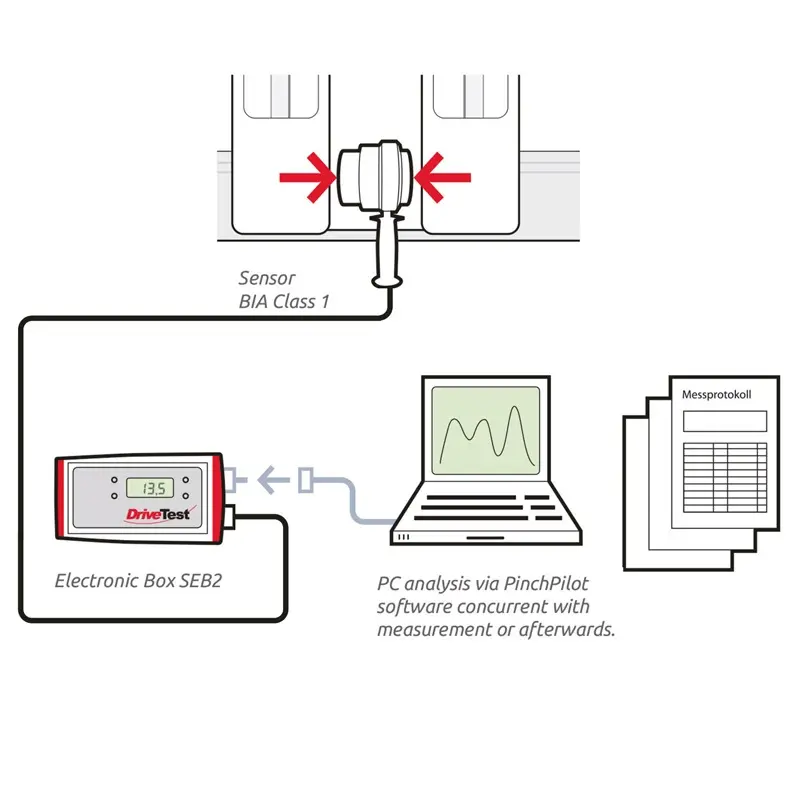

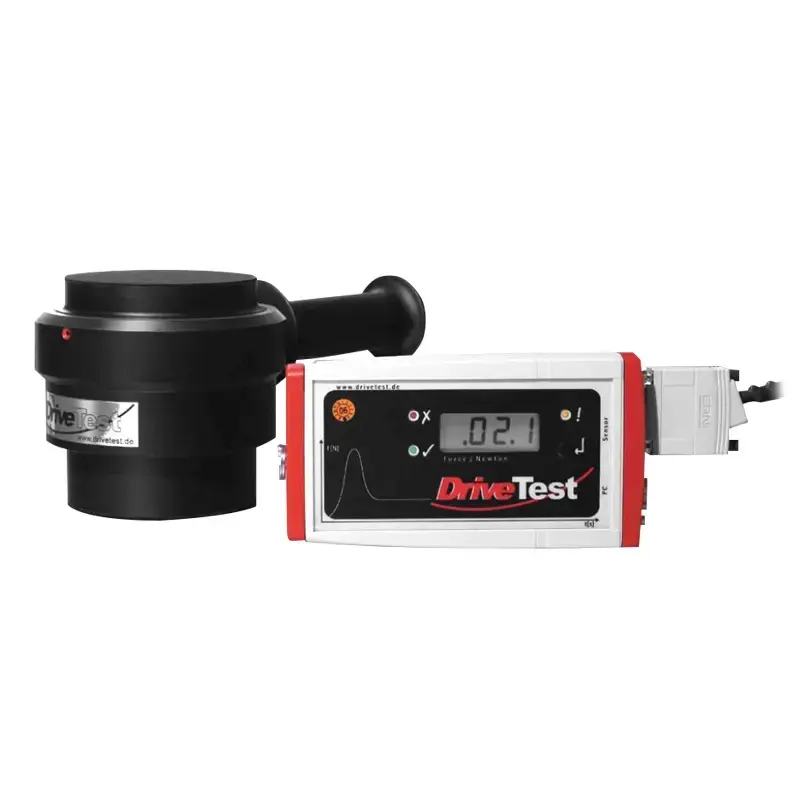

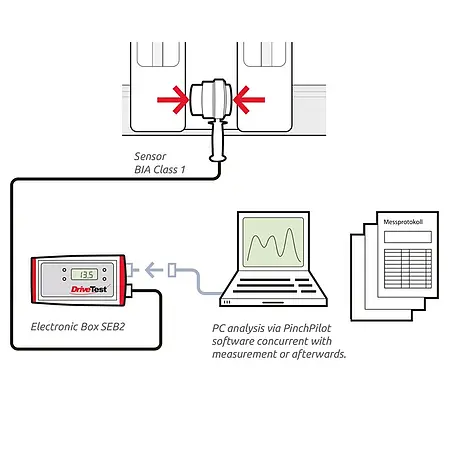

Module externe SEB2 (écran)

- Unité d’enregistrement des données avec écran LCD et indicateurs d’état LED, touche d’opération, interface en série
- Optionnel prise de mesure contrôlée par PC
- Alimentation : Pile de 9 V
- Date / Heure
- Mémoire pour 100 valeurs
- Interface pour capteur et PC
- Affichage de la valeur maximale et de la force effective
- LED d’évaluation : OK / not OK

Logiciel d’évaluation pour PC PinchPilot

- Multilingues (DE, EN, IT, FR, ES)
- Visualisation graphique de la courbe de la force
- Calcul des valeurs caractéristiques importantes des normes
- Possibilité d’évaluation selon différentes directives
- Réglage des directives définies par l’utilisateur
- Impression du protocole
- Exportation des données (Excel, CSV, PDF)
- Identification optionnelle du point de mesure

- Configuration PC requis pour le logiciel PinchPilot (voir Accessoires)

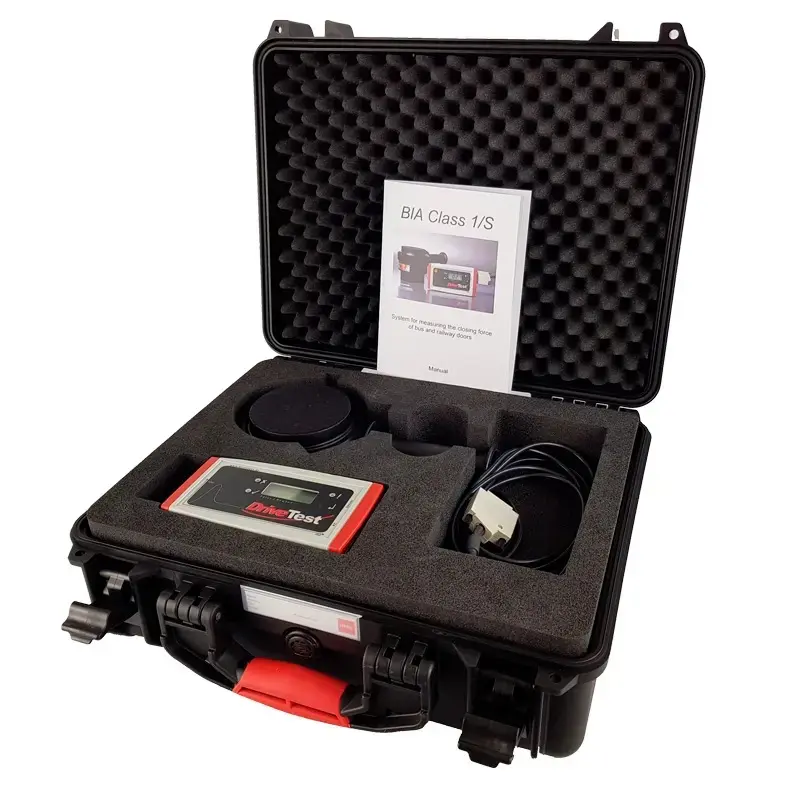

Contenu de livraison

1 x Mesureur de force de fermeture BIA Klasse 1 avec câble de 2,5 m
1 x Module externe SEB2, avec écran LCD et LED, interface série et enregistrement des données
1 x Pile de 9 V

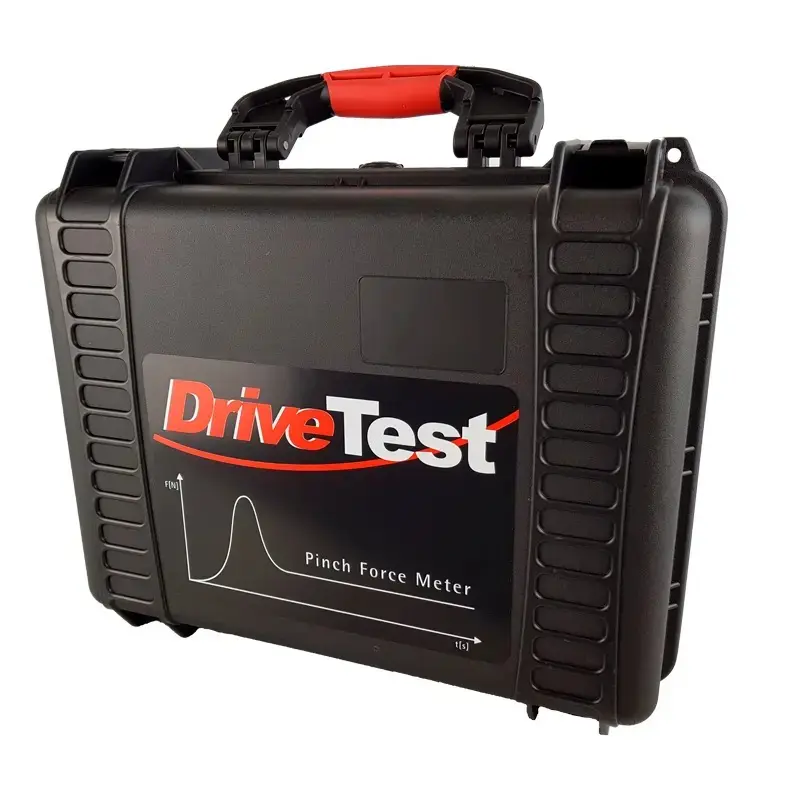

1 x Mallette de transport rembourrée
1 x Câble USB de connexion au PC
1 x Mémoire USB avec logiciel d’évaluation PinchPilot et documentation
1 x Manuel d’utilisation
1 x Certificat d’étalonnage ISO

Software / App

Logiciel d’évaluation PinchPilot (connexion par câble)
Le logiciel « PinchPilot » est utile pour visualiser sur PC les données obtenues lors des prises de mesures de force de fermeture. Aucun autre logiciel supplémentaire n'est nécessaire.

- Indiqué pour PC et ordinateur portable
- Indiqué pour les appareils suivants : Original BIA Classe 1, BIA 600, FM 100, FM 200, FM 202, FM 205, FM 206, FM 207, FM 208, FM 300

Exigences techniques
- Système d’exploitation : Windows 7 ou supérieur
- Connexion USB ou Bluetooth

Logiciel PinchPilot
Le logiciel « PinchPilot » est utile pour visualiser sur PC les données obtenues lors des prises de mesures de force de fermeture. Aucun autre logiciel supplémentaire n'est nécessaire.

Exportation des données
PinchPilot propose toutes les fonctions nécessaires pour les mesures de routine. Si néanmoins vous desirez traiter les données en dehors du logiciel, vous disposez de plusieurs options d’exportation :

- Exportation de texte : Valeurs de mesure sous forme de série numérique ; elle peut être importée, par exemple, sous Microsoft Excel.
- Exportation des images : Protocole ou diagramme individuel en format EMF; il peut être importé, par exemple, à Microsoft Word. Valeurs de mesure exportables en ppdx (format XML) et importables avec nos autres outils de logiciel pour leur traitement ultérieur.
- Base de données SQL : Il est possible d’installer une interface SQL personnalisée.
- National Instruments DataPlugin (pour importer dans Diadem ou LabView).

Évaluation selon les directives de PinchPilot
Le logiciel évalue les résultats de la mesure selon les directives configurées dans PinchPilot, celles-ci sont basées sur la réglementation applicable (lois, normes, etc) et elles consistent en un ensemble de valeurs limites admissibles. Les résultats des mesures obtenus sont évalués en conséquence. La plage admissible est mise en relief en couleur dans le diagramme de mesure, et permet une rapide évaluation de la mesure. Les directives configurées dans PinchPilot sont mises à jour lors des étalonnages que nous effectuons. Un étalonnage périodique garantit à l’utilisateur que les mesures seront faites conformément aux normes actuelles en vigueur. En plus de l’évaluation conforme à la réglementation applicable paramétré dans le logiciel PinchPilot, l’utilisateur peut configurer ses propres paramètres.

Documentation des résultats
Le logiciel permet d’effectuer des séquences de plusieurs prises de mesures dans le cas ou un site est équipé de plusieurs portes. (Wagon, Garage, etc) Les résultats des différentes prises de mesures peuvent ensuite être reportés sous forme de tableau et de graphiques sur un rapport de mesure qui peut être généré par le logiciel ce qui permet d’économiser du temps à l’utilisateur.

L’utilisateur peut configurer la langue : allemand, espagnol, français, anglais et italien. Des coûts de mise à niveau du logiciel seront appliqués si aucune clé de licence pour la version téléchargée n'est possédée.

Il est actuellement possible d’évaluer les normes et directives suivantes :
EN 81-1 2000-4-EG
FMVSS118
APTA PR-M-S-18-10
ASME A17.1 2000
DIN EN 14752:2005
DIN EN 14752:2015
2001-85-EG / ECE R. 107 §35 et Abs.5 StVZO
EN14120 DIN 18650-1
DIN EN 12453
DIN EN 16005
DIN EN 60335-2-103
ASR A1.7
ECE R-21
prEN 12650-1
