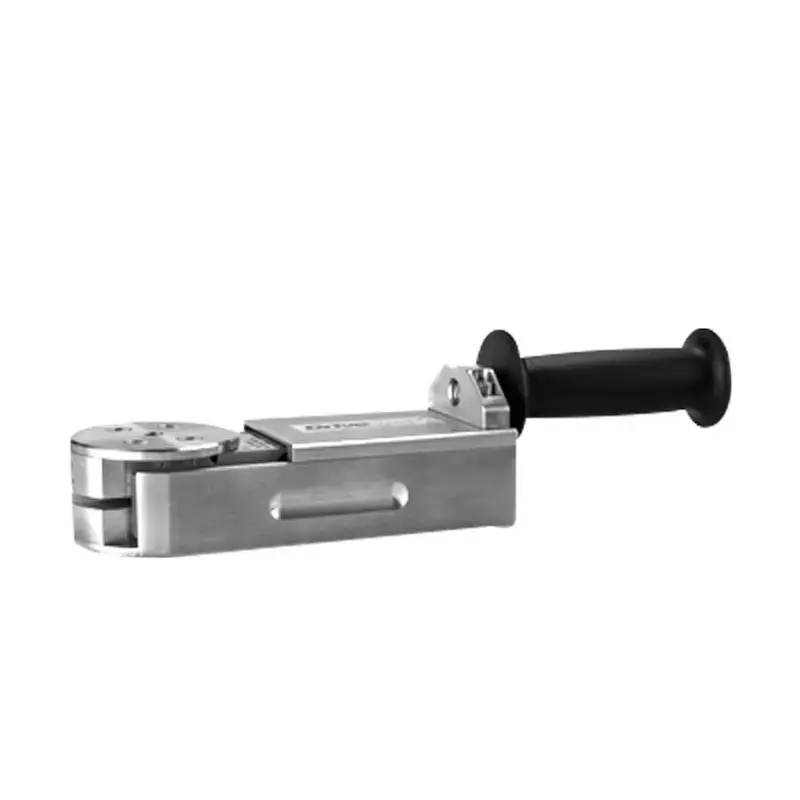

Mesureur de force de fermeture FM100

Référence: FM100-SY-500-2000

GTIN (EAN): 4260650210013

Accessoires

Kit de rallonge

162,00 €

FM100-SP-600 Barre d'extension

162,00 €

FM100-DG-SP-1000 Barre d'extension

162,00 €

FM100-DG-SP-1000 Barre d'extension

162,00 €

FM100-SP-2900 Barre d'extension

162,00 €

FM100-FX Kit de fixation de barrière

935,00 €

FM100-AC Mallette de transport étendue

172,00 €

Description

Système de mesure de fermeture
Mesureur de la force de pincement des portes et des portails

Le mesureur de force de fermeture est un appareil électronique pour portes et portails à entraînement électrique. Il est généralement utilisé pour l’inspection finale des nouvelles installations, ainsi que pour les inspections périodiques. Son design combine la précision avec la résistance, et garantit l’exactitude des valeurs de mesure même après plusieurs années d’utilisation dans des conditions difficiles.

Lorsque des mesures périodiques sont effectuées pour des portes et des portails, une exécution rapide et simple est très importante. Pour cela, le logiciel conçu réduit considérablement le processus de mesure et le travail de documentation.

En quelques étapes, vous pouvez effectuer les mesures de tout un système, les imprimer sous forme de tableau et les sauvegarder dans une base de données.

Nous proposons des interfaces adaptées (Microsoft® DLL ou National Instruments® LabVIEW par exemple) pour leur intégration dans une séquence d’essai automatisée.

Caractéristiques

- Réglementations applicables : EN 12445/12453, EN 60335-2, DIN V 18650, ASR A1.7, etc.
- Mesure précise
- Design résistant
- Facile à utiliser
- Fonctionnement avec une seule touche ou à distance via l’interface DLL de Microsoft® DLL ou bibliothèque National Instruments® LabView
- Contenu de livraison complet incluant une mallette de transport de grande qualité et un logiciel
- Logiciel professionnel complet PinchPilot
- Support du logiciel : possibilité d’intégration dans des structures de logiciel existantes
- Possibilité de mesurer de grands systèmes en une seule fois

Spécifications

Plage	0 ... 2000 N
Résolution	1 N
Précision	±3 N ou 3 % de la valeur
Rigidité	500 N/mm
Largeur	50 mm
Diamètre	80 mm
Principe de mesure	Jauge de déformation
Part d’échantillonnage	500 Hz / 2 ms
Protection dépassement	Oui
Alimentation	1 x pile de 9 V
Température opérationnelle	-10 ... +40 ºC
Température de stockage	-40 ... +50 ºC
Humidité	<90 % H.r. sans condensation
Dimensions	210 x 80 x 50 mm
Poids	2,1 kg

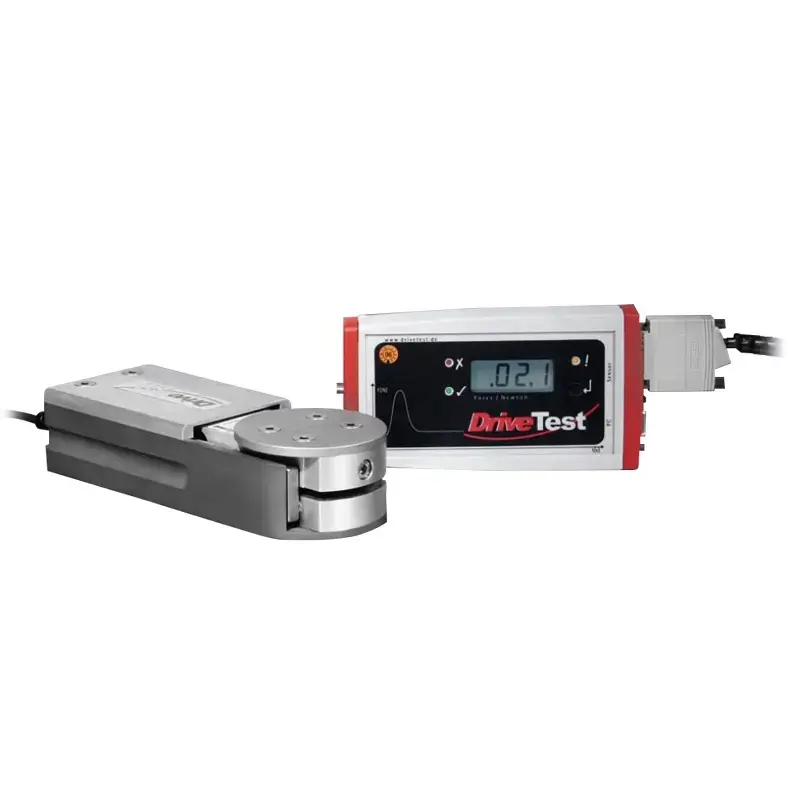

Module externe SEB2 (écran)
- Unité d’enregistrement des données avec écran LCD et indicateurs d’état LED, touche d’opération, interface série
- Mesure optionnelle contrôlée par PC
- Alimentation : Pile de 9 V
- Date / Heure
- Mémoire pour 100 valeurs
- Interface pour capteur et PC
- Affichage de la valeur maximale et de la force effective
- LED d’évaluation : OK / not OK

Logiciel d’évaluation pour PC PinchPilot
- Plurilingue (DE, EN, IT, FR, ES)
- Représentation graphique de la courbe de force
- Calcul des valeurs caractéristiques
- Possibilité d’évaluation selon différentes directives
- Possibilité de saisie de directives propres par l’utilisateur
- Impression du protocole
- Exportation des données (Excel, CSV, PDF)

Contenu de livraison

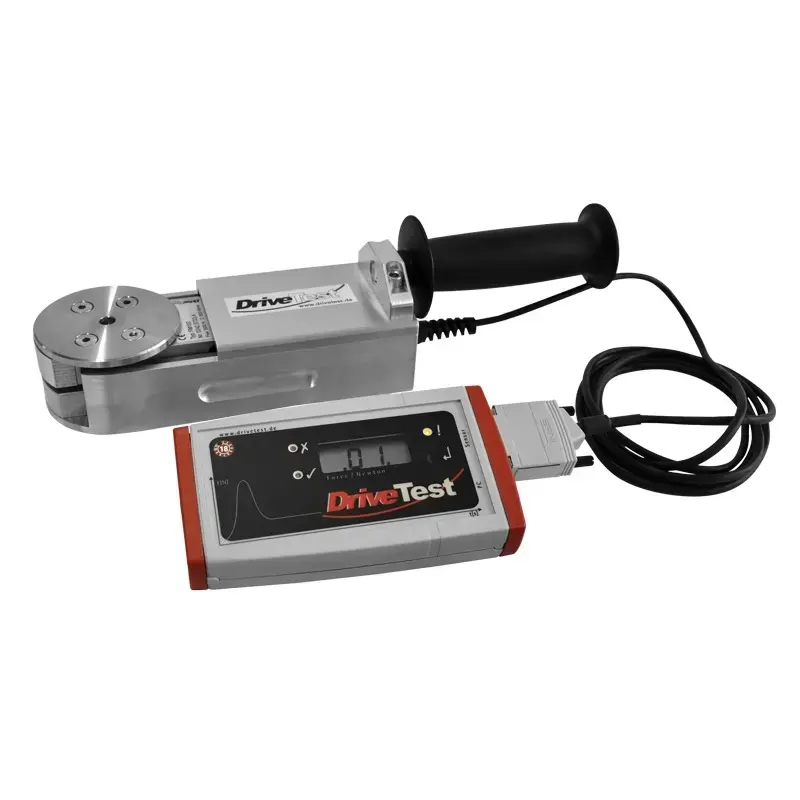

1 x Mesureur de force de fermeture FM100 avec câble de 2,5 m
1 x Module externe SEB2, avec écran LCD et LED, interface série et enregistrement des données
1 x Pile de 9 V

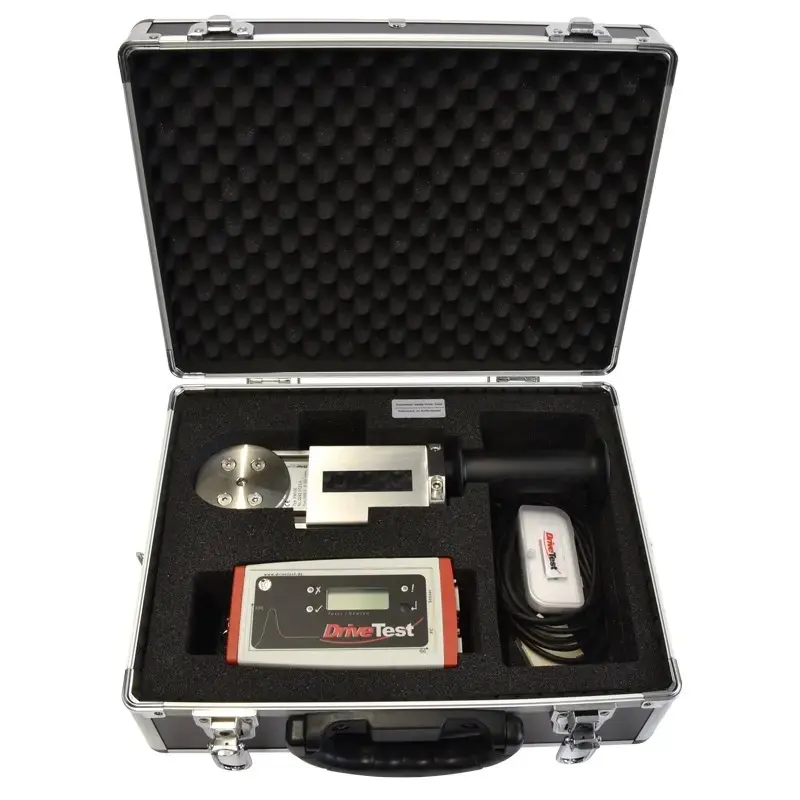

1 x Mallette de transport rembourrée
1 x Câble USB de connexion au PC
1 x Mémoire USB avec logiciel d’évaluation PinchPilot et documentation
1 x Manuel d’utilisation

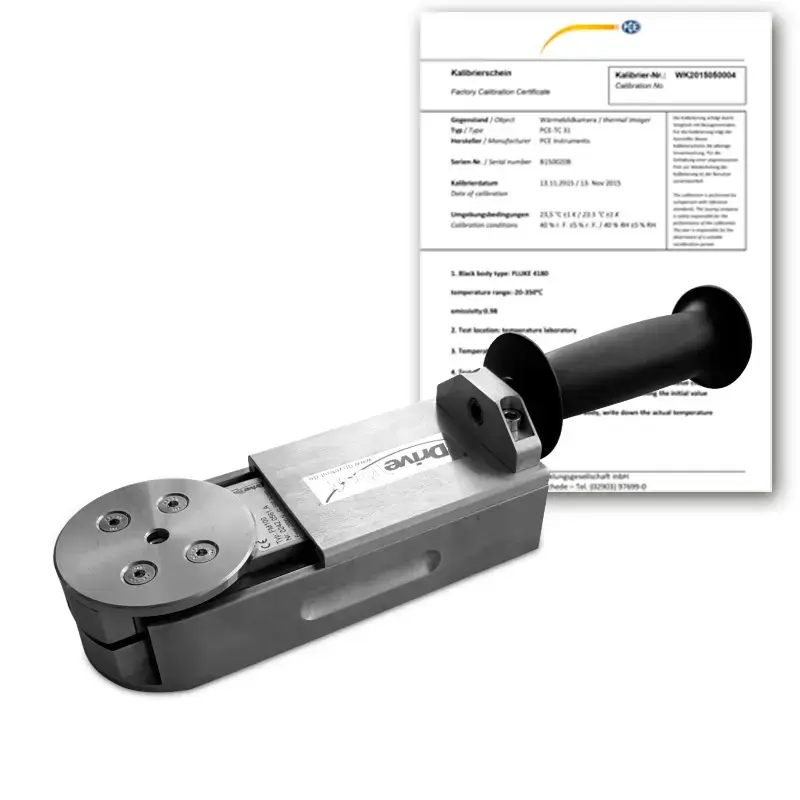

1 x Certificat d’étalonnage ISO

Software / App

Logiciel d’évaluation PinchPilot (connexion par câble)
Le logiciel « PinchPilot » est utile pour visualiser sur PC les données obtenues lors des prises de mesures de force de fermeture. Aucun autre logiciel supplémentaire n'est nécessaire.

- Indiqué pour PC et ordinateur portable
- Indiqué pour les appareils suivants : Original BIA Classe 1, BIA 600, FM 100, FM 200, FM 202, FM 205, FM 206, FM 207, FM 208, FM 300

Exigences techniques
- Système d’exploitation : Windows 7 ou supérieur
- Connexion USB ou Bluetooth

Logiciel PinchPilot
Le logiciel « PinchPilot » est utile pour visualiser sur PC les données obtenues lors des prises de mesures de force de fermeture. Aucun autre logiciel supplémentaire n'est nécessaire.

Exportation des données
PinchPilot propose toutes les fonctions nécessaires pour les mesures de routine. Si néanmoins vous desirez traiter les données en dehors du logiciel, vous disposez de plusieurs options d’exportation :

- Exportation de texte : Valeurs de mesure sous forme de série numérique ; elle peut être importée, par exemple, sous Microsoft Excel.
- Exportation des images : Protocole ou diagramme individuel en format EMF; il peut être importé, par exemple, à Microsoft Word. Valeurs de mesure exportables en ppdx (format XML) et importables avec nos autres outils de logiciel pour leur traitement ultérieur.
- Base de données SQL : Il est possible d’installer une interface SQL personnalisée.
- National Instruments DataPlugin (pour importer dans Diadem ou LabView).

Évaluation selon les directives de PinchPilot
Le logiciel évalue les résultats de la mesure selon les directives configurées dans PinchPilot, celles-ci sont basées sur la réglementation applicable (lois, normes, etc) et elles consistent en un ensemble de valeurs limites admissibles. Les résultats des mesures obtenus sont évalués en conséquence. La plage admissible est mise en relief en couleur dans le diagramme de mesure, et permet une rapide évaluation de la mesure. Les directives configurées dans PinchPilot sont mises à jour lors des étalonnages que nous effectuons. Un étalonnage périodique garantit à l’utilisateur que les mesures seront faites conformément aux normes actuelles en vigueur. En plus de l’évaluation conforme à la réglementation applicable paramétré dans le logiciel PinchPilot, l’utilisateur peut configurer ses propres paramètres.

Documentation des résultats
Le logiciel permet d’effectuer des séquences de plusieurs prises de mesures dans le cas ou un site est équipé de plusieurs portes. (Wagon, Garage, etc) Les résultats des différentes prises de mesures peuvent ensuite être reportés sous forme de tableau et de graphiques sur un rapport de mesure qui peut être généré par le logiciel ce qui permet d’économiser du temps à l’utilisateur. L’utilisateur peut configurer la langue : allemand, espagnol, français, anglais et italien. Des coûts de mise à niveau du logiciel seront appliqués si aucune clé de licence pour la version téléchargée n'est possédée.

Il est actuellement possible d’évaluer les normes et directives suivantes :
EN 81-1 2000-4-EG
FMVSS118
APTA PR-M-S-18-10
ASME A17.1 2000
DIN EN 14752:2005
DIN EN 14752:2015
2001-85-EG / ECE R. 107 §35 et Abs.5 StVZO
EN14120 DIN 18650-1
DIN EN 12453
DIN EN 16005
DIN EN 60335-2-103
ASR A1.7
ECE R-21
prEN 12650-1

Force Meter App / Déscription

Nos appareils de mesure requièrent un logiciel. Notre logiciel sert à évaluer les données obtenues pendant les mesures de la force de pincement. En fonction de l’appareil de mesure, vous téléchargerez un logiciel différent.

- Téléchargement de l’Application dans Google Play Store
- Pour dispositifs Android
- Indiqué pour les appareils de mesure suivants : BIA-1 BT, BIA-600 BT, FM-100 BT, FM-300 BT

Exigences techniques :
- Dispositif mobile Android (tablette / smartphone)
- Android 5.0 ou supérieur
- Interface Bluetooth
- Appareil de mesure Bluetooth (sans fil)

Obtention et visualisation des valeurs de mesure
L’Application affiche les valeurs dans un graphique, après la mesure. En outre, elle calcule d’autres paramètres de mesure qui sont affichés sous forme de tableau. Toutes les données sont sauvegardées dans une base de données locale dans l’appareil, ce qui facilite leur récupération ultérieure.

Force Meter App pour Android / Fonctions

Évaluation conformément à la norme
L’Application évalue les mesures conformément aux critères d’évaluation prédéfinis. Elles sont basées sur les réglementations applicables (lois, directives, normes, standards). Les valeurs admissibles sont affichées dans le diagramme de mesure ou sous forme de tableau et elles permettent une évaluation de la mesure rapide. Nous mettons régulièrement à jour les critères d’évaluation. L’utilisateur peut facilement obtenir les mises à jour via Google Play Store.

Guide de l’utilisateur via le processus de mesure
L’utilisateur est guidé de manière intuitive via le processus de mesure s’il a sélectionné une norme ou directive adéquate au préalable. En fonction du point à mesurer, l’application indique comment effectuer la mesure. Tous les points de mesure s’affichent dans une liste, et sont indiqués à la fin de la mesure. De cette façon, l’utilisateur garde toujours la preuve de la mesure qu’il va effectuer.

Objets de mesure propres et identification des points de mesure L’utilisateur a la possibilité de créer un objet de mesure et de sauvegarder toutes les données importantes, comme le nom, le numéro de série, le type ou le propriétaire. Vous pouvez, en outre, sauvegarder un code barre ou un code QR de l’objet de mesure. Grâce à la caméra intégrée à l’appareil, les objets de mesure peuvent être facilement sélectionnés ultérieurement pour effectuer une nouvelle mesure. Vous pouvez effectuer un filtrage dans la fenêtre des résultats au moyen de ces données caractéristiques, pour obtenir toutes les mesures d’un objet de mesure.

Création de rapports et exportation de données
Une fois une mesure prise, un rapport est créé en PDF. L’utilisateur peut renvoyer ce PDF directement par mail ou le sauvegarder dans un lieu de stockage (appareil, Cloud, etc.). Si une imprimante est connectée au dispositif Android, le rapport peut aussi être immédiatement imprimé. Les fonctions de signature et de commentaire sont des caractéristiques utiles pour créer des rapports pour les clients. D’autre part, nous proposons une fonction pour prendre des photos avec l’appareil photo interne de l’appareil. Celles-ci peuvent être inclues dans le rapport à des fins de documentation. Il est aussi possible d’exporter les valeurs de mesure comme ppdx (format XML). Vous pouvez les ouvrir et les traiter avec d’autres outils de notre logiciel.

L’utilisateur peut configurer la langue : allemand, espagnol, français, anglais et italien.

Il est actuellement possible d’évaluer les normes et directives suivantes :
ASR 1.7
DIN EN 12453:2017
DHF-TS-011:2018
DIN EN 16005:2012
DIN EN 18650-1:2010
DIN EN 14752
2000/4 EG
DIN EN 81-20
