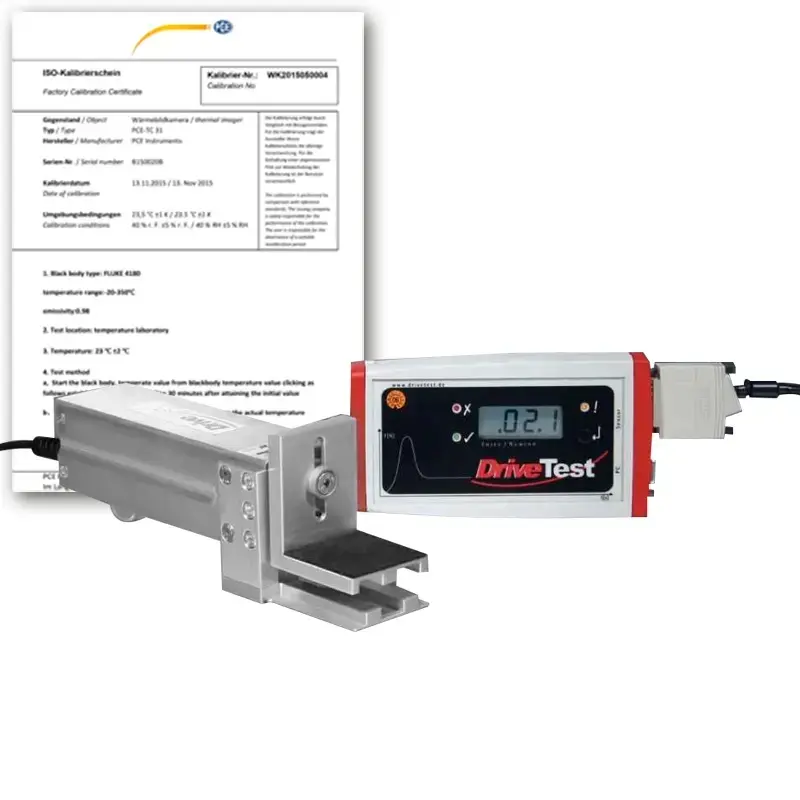

Mesureur de force de fermeture FM200/10

Référence: FM200-SU-SY-10-200

GTIN (EAN): 4260650210099

Accessoires

PinchPilot

185,00 €

Certificat d'étalonnage ISO pour mesureur de force de fermeture FM200

139,00 €

Description

Système de mesure du pincement
Mesureur de force de fermeture pour toits-ouvrants, portes et portails, lève-vitres et coffres

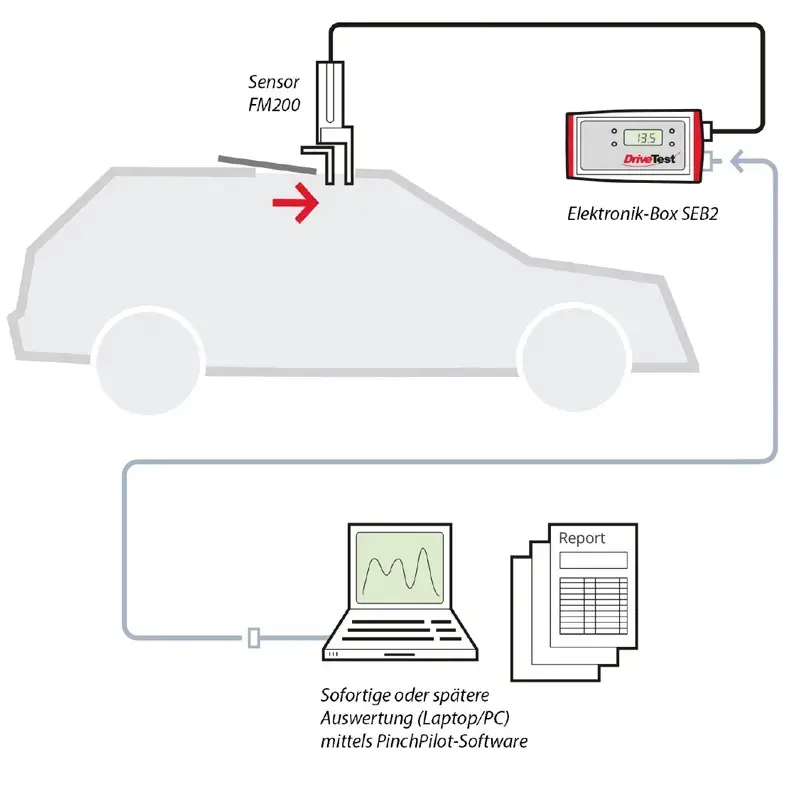

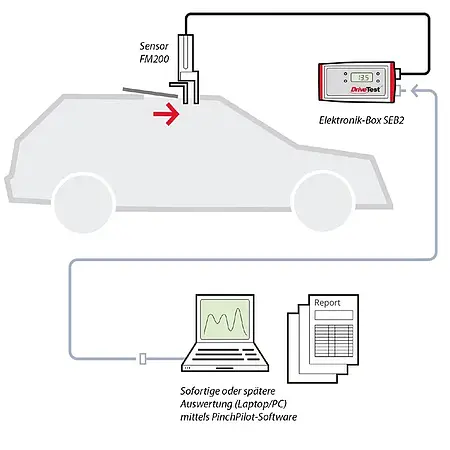

Le mesureur de force de fermeture est un appareil qui détermine, dans le secteur automobile, la force de pincement des lève-vitres électriques, des toits-ouvrants et des coffres. Les centres de contrôle technique s’en servent aussi de plus en plus. Il est utilisé pour l’inspection finale des nouvelles installations, ainsi que pour les inspections périodiques. Son design associe la précision à la résistance, et garantit l’exactitude des valeurs de mesure même après des années d’utilisation dans des milieux difficiles.

Lorsque des cycles de mesure sont effectués dans des portes et des portails, une mise en œuvre rapide et simple est très importante. Pour cela, un logiciel a été conçu pour réduire considérablement le processus de mesure et le travail de documentation. En quelques étapes opérationnelles, vous pouvez prendre les mesures d’un système complet, les imprimer sous forme de tableau, et les sauvegarder dans une base de données. Nous proposons des interfaces adaptées (comme Microsoft® DLL ou National Instruments® LabVIEW) pour leur intégration dans une séquence de tests automatisés.

Caractéristiques

- Conforme aux normes pertinentes - 2004/4/CE, norme américaine FMVSS 118
- Mesures précises grâce au guide sans friction et à la cellule de charge de la plateforme
- Design résistant
- Fonctionnement avec une seule touche ou à distance via l’interface DLL de Microsoft® DLL ou de la Bibliothèque National Instruments® LabView
- Contenu de livraison complet, mallette de transport de grande qualité et logiciel inclus
- Logiciel professionnel complet PinchPilot
- Vaste service d’assistance à l’utilisateur : service d’étalonnage, service de changement des normes qui garantissent l’application de la dernière version de la norme.
- Personnalisation flexible possible grâce à la diversité des saisies de forces disponibles : DriveTest propose aussi des adaptations personnalisées.

Spécifications

Plage	0 … 200 N
Précision	±3 N ou 3 % de la valeur
Rigidité	10 N/mm
Largeur	Min. 4 mm
Surface	50 x 50 mm
Principe de mesure	Jauge de déformation
Dimensions	240 x 85 x 60 mm
Poids	1,3 kg

Module externe SEB2 (écran)
- Unité d’enregistrement des données avec écran LCD et indicateurs d’état LED, touche d’opération, interface série
- Mesure optionnelle contrôlée par PC
- Alimentation : Pile de 9 V
- Date / Heure
- Mémoire pour 100 valeurs
- Interface pour capteur et PC
- Affichage de la valeur maximale et de la force effective
- LED d’évaluation : OK / not OK

Logiciel d’évaluation pour PC PinchPilot
- Plurilingue (DE, EN, IT, FR, ES)
- Représentation graphique de la courbe de force
- Calcul des valeurs caractéristiques
- Possibilité d’évaluation selon différentes directives
- Possibilité de saisie de directives propres par l’utilisateur
- Impression du protocole
- Exportation des données (Excel, CSV, PDF)

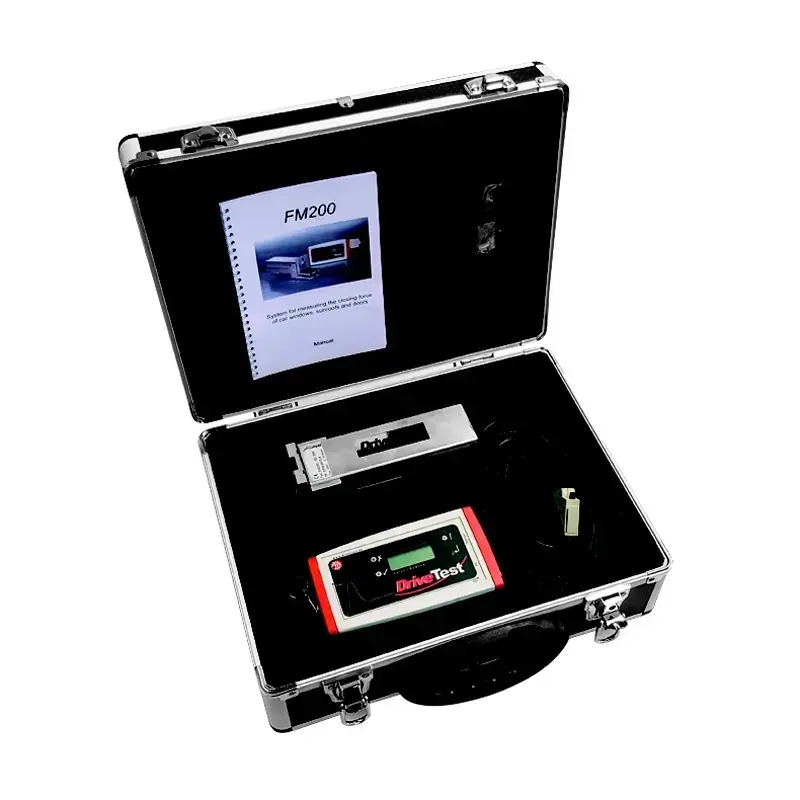

Contenu de livraison

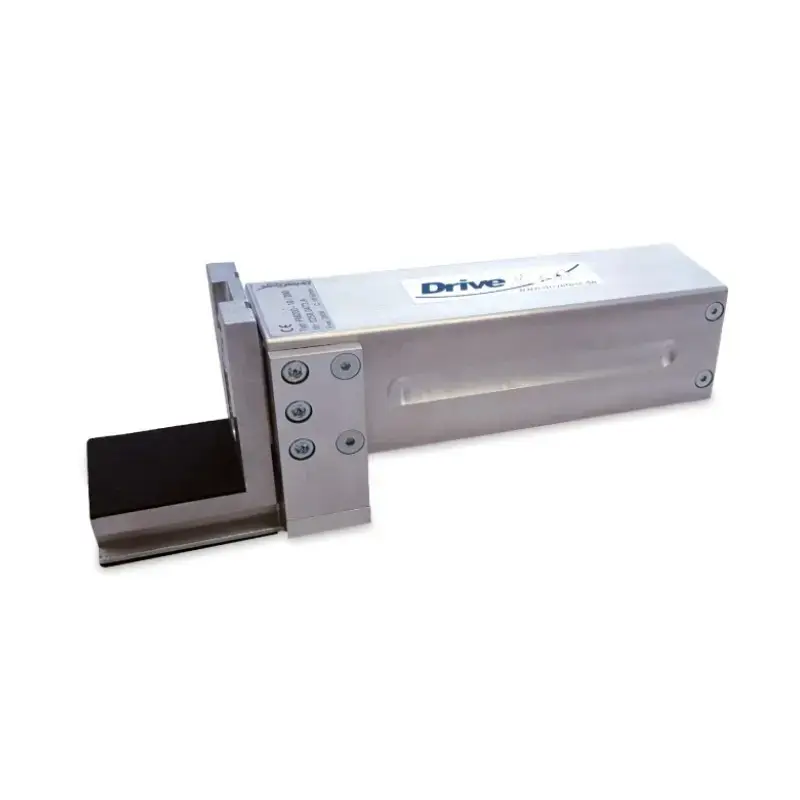

1 x Mesureur de force de fermeture FM200
1 x Module externe SEB2, avec écran LCD et LED, interface série et enregistrement des données
1 x Logiciel PinchPilot (mémoire USB)
1 x Câble USB
1 x Pile de 9 V
1 x Mallette de transport rembourrée
1 x Manuel d’utilisation
1 x Certificat d’étalonnage ISO

Software / App

Logiciel d’évaluation PinchPilot (connexion par câble)
Le logiciel « PinchPilot » est utile pour visualiser sur PC les données obtenues lors des prises de mesures de force de fermeture. Aucun autre logiciel supplémentaire n'est nécessaire.

- Indiqué pour PC et ordinateur portable
- Indiqué pour les appareils suivants : Original BIA Classe 1, BIA 600, FM 100, FM 200, FM 202, FM 205, FM 206, FM 207, FM 208, FM 300

Exigences techniques
- Système d’exploitation : Windows 7 ou supérieur
- Connexion USB ou Bluetooth

Logiciel PinchPilot
Le logiciel « PinchPilot » est utile pour visualiser sur PC les données obtenues lors des prises de mesures de force de fermeture. Aucun autre logiciel supplémentaire n'est nécessaire.

Exportation des données
PinchPilot propose toutes les fonctions nécessaires pour les mesures de routine. Si néanmoins vous desirez traiter les données en dehors du logiciel, vous disposez de plusieurs options d’exportation :

- Exportation de texte : Valeurs de mesure sous forme de série numérique ; elle peut être importée, par exemple, sous Microsoft Excel.
- Exportation des images : Protocole ou diagramme individuel en format EMF; il peut être importé, par exemple, à Microsoft Word. Valeurs de mesure exportables en ppdx (format XML) et importables avec nos autres outils de logiciel pour leur traitement ultérieur.
- Base de données SQL : Il est possible d’installer une interface SQL personnalisée.
- National Instruments DataPlugin (pour importer dans Diadem ou LabView).

Évaluation selon les directives de PinchPilot
Le logiciel évalue les résultats de la mesure selon les directives configurées dans PinchPilot, celles-ci sont basées sur la réglementation applicable (lois, normes, etc) et elles consistent en un ensemble de valeurs limites admissibles. Les résultats des mesures obtenus sont évalués en conséquence. La plage admissible est mise en relief en couleur dans le diagramme de mesure, et permet une rapide évaluation de la mesure. Les directives configurées dans PinchPilot sont mises à jour lors des étalonnages que nous effectuons. Un étalonnage périodique garantit à l’utilisateur que les mesures seront faites conformément aux normes actuelles en vigueur. En plus de l’évaluation conforme à la réglementation applicable paramétré dans le logiciel PinchPilot, l’utilisateur peut configurer ses propres paramètres.

Documentation des résultats
Le logiciel permet d’effectuer des séquences de plusieurs prises de mesures dans le cas ou un site est équipé de plusieurs portes. (Wagon, Garage, etc) Les résultats des différentes prises de mesures peuvent ensuite être reportés sous forme de tableau et de graphiques sur un rapport de mesure qui peut être généré par le logiciel ce qui permet d’économiser du temps à l’utilisateur.

L’utilisateur peut configurer la langue : allemand, espagnol, français, anglais et italien. Des coûts de mise à niveau du logiciel seront appliqués si aucune clé de licence pour la version téléchargée n'est possédée.

Il est actuellement possible d’évaluer les normes et directives suivantes :
EN 81-1 2000-4-EG
FMVSS118
APTA PR-M-S-18-10
ASME A17.1 2000
DIN EN 14752:2005
DIN EN 14752:2015
2001-85-EG / ECE R. 107 §35 et Abs.5 StVZO
EN14120 DIN 18650-1
DIN EN 12453
DIN EN 16005
DIN EN 60335-2-103
ASR A1.7
ECE R-21
prEN 12650-1
