Mesureur de force de fermeture FM208-AU-SY-02-200

Référence: FM208-AU-SY-02-200

GTIN (EAN): 4260650210556

Description

Système de mesure du pincement
Mesureur de force de fermeture pour toits-ouvrants, lève-vitres et coffres

Le mesureur de force de fermeture est un dispositif électronique pour mesurer dans les toits-ouvrants, les lève-vitres électriques et les hayons du secteur automobile. Les utilisations typiques sont les vérifications pendant la fabrication, le développement et la production dans l’industrie automobile. Le mesureur de force de fermeture, avec une faible rigidité du ressort, a été conçu pour contrôler les éléments à faible intensité dans un système de pincement. L’appareil se caractérise par un maniement simple pour des mesures répétitives. Son design associe la précision à la résistance et garantit l’exactitude des valeurs, même après des années d’utilisation dans des conditions difficiles.

Lorsque des cycles de mesure sont effectués dans des portes et des portails, une mise en œuvre rapide et simple est très importante. Pour cela, un logiciel a été conçu pour réduire considérablement le processus de mesure et le travail de documentation. En quelques étapes opérationnelles, les mesures peuvent être transférées à un PC, être analysées et documentées. Nous proposons des interfaces adaptées (comme Microsoft® DLL ou National Instruments® LabVIEW) pour leur intégration dans une séquence de tests automatisée.

Caractéristiques

- Conforme aux normes pertinentes - 2004/4/CE, norme américaine FMVSS 118, ECE-R 21 ; mesure supplémentaire pour une rigidité du ressort faible : 2 N/mm
- Mesures précises grâce au guide sans friction et à la cellule de charge de la plateforme
- Design résistant : l’aluminium résistant garantit une longue durée de vie dans des conditions d’utilisation difficiles
- Fonctionnement avec une seule touche ou à distance via l’interface DLL de Microsoft® DLL ou de la Bibliothèque National Instruments® LabView
- Logiciel pour PC professionnel et complet PinchPilot
- Contenu de livraison complet : tous les composants nécessaires pour les coffres, les lève-vitres et les toits-ouvrants, une mallette de transport de grande qualité et un logiciel sont inclus
- Accessoires pour chaque application : entretoise (200 mm), application de la force (pince et plateforme), monobloc, bloc de support pour parechocs, bloc de support pour vitres, bloc de support pour toits-ouvrants, entretoise pour toits-ouvrants.

Spécifications

Plage	0 … 200 N
Précision	±3 N 3 % de la valeur	0 … 100 N > 100 N
Rigidité	2 N/mm, ±10 %
Largeur	30 mm
Surface	20 x 20 mm
Principe de mesure	Jauge de déformation
Dimensions	220 x 80 x 250 mm
Poids	2,5 kg

Module externe SEB2 (écran)
- Unité d’enregistrement des données avec écran LCD et indicateurs d’état LED, touche d’opération, interface série
- Mesure optionnelle contrôlée par PC
- Alimentation : Pile de 9 V
- Date / Heure
- Mémoire pour 100 valeurs
- Interface pour capteur et PC
- Affichage de la valeur maximale et de la force effective
- LED d’évaluation : OK / not OK

Logiciel d’évaluation pour PC PinchPilot
- Plurilingue (DE, EN, IT, FR, ES)
- Représentation graphique de la courbe de force
- Calcul des valeurs caractéristiques
- Possibilité d’évaluation selon différentes directives
- Possibilité de saisie de directives propres par l’utilisateur
- Impression du protocole
- Exportation des données (Excel, CSV, PDF)

Contenu de livraison

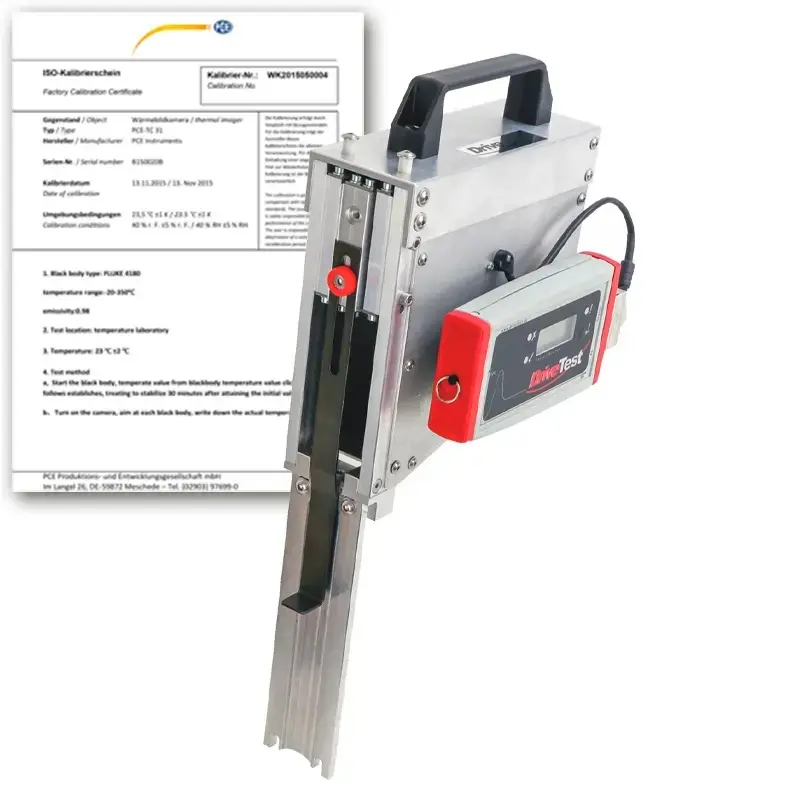

1 x Mesureur de force de fermeture FM208
1 x Module externe SEB2, avec écran LCD et LED, interface série et enregistrement des données
1 x Pile de 9 V
1 x Accessoires pour différentes applications : entretoise (200 mm), application de la force (pince et plateforme), monobloc, bloc de support pour parechocs, bloc de support pour vitres, bloc de support pour toits-ouvrants, entretoise pour toits-ouvrants
1 x Logiciel PinchPilot (mémoire USB)
1 x Câble USB
1 x Pile de 9 V
1 x Mallette de transport rembourrée
1 x Manuel d’utilisation
1 x Certificat d’étalonnage ISO

Software / App

Logiciel d’évaluation PinchPilot (connexion par câble)
Le logiciel « PinchPilot » est utile pour visualiser sur PC les données obtenues lors des prises de mesures de force de fermeture. Aucun autre logiciel supplémentaire n'est nécessaire.

- Indiqué pour PC et ordinateur portable
- Indiqué pour les appareils suivants : Original BIA Classe 1, BIA 600, FM 100, FM 200, FM 202, FM 205, FM 206, FM 207, FM 208, FM 300

Exigences techniques
- Système d’exploitation : Windows 7 ou supérieur
- Connexion USB ou Bluetooth

Logiciel PinchPilot
Le logiciel « PinchPilot » est utile pour visualiser sur PC les données obtenues lors des prises de mesures de force de fermeture. Aucun autre logiciel supplémentaire n'est nécessaire.

Exportation des données
PinchPilot propose toutes les fonctions nécessaires pour les mesures de routine. Si néanmoins vous desirez traiter les données en dehors du logiciel, vous disposez de plusieurs options d’exportation :

- Exportation de texte : Valeurs de mesure sous forme de série numérique ; elle peut être importée, par exemple, sous Microsoft Excel.
- Exportation des images : Protocole ou diagramme individuel en format EMF; il peut être importé, par exemple, à Microsoft Word. Valeurs de mesure exportables en ppdx (format XML) et importables avec nos autres outils de logiciel pour leur traitement ultérieur.
- Base de données SQL : Il est possible d’installer une interface SQL personnalisée.
- National Instruments DataPlugin (pour importer dans Diadem ou LabView).

Évaluation selon les directives de PinchPilot
Le logiciel évalue les résultats de la mesure selon les directives configurées dans PinchPilot, celles-ci sont basées sur la réglementation applicable (lois, normes, etc) et elles consistent en un ensemble de valeurs limites admissibles. Les résultats des mesures obtenus sont évalués en conséquence. La plage admissible est mise en relief en couleur dans le diagramme de mesure, et permet une rapide évaluation de la mesure. Les directives configurées dans PinchPilot sont mises à jour lors des étalonnages que nous effectuons. Un étalonnage périodique garantit à l’utilisateur que les mesures seront faites conformément aux normes actuelles en vigueur. En plus de l’évaluation conforme à la réglementation applicable paramétré dans le logiciel PinchPilot, l’utilisateur peut configurer ses propres paramètres.

Documentation des résultats
Le logiciel permet d’effectuer des séquences de plusieurs prises de mesures dans le cas ou un site est équipé de plusieurs portes. (Wagon, Garage, etc) Les résultats des différentes prises de mesures peuvent ensuite être reportés sous forme de tableau et de graphiques sur un rapport de mesure qui peut être généré par le logiciel ce qui permet d’économiser du temps à l’utilisateur.

L’utilisateur peut configurer la langue : allemand, espagnol, français, anglais et italien. Des coûts de mise à niveau du logiciel seront appliqués si aucune clé de licence pour la version téléchargée n'est possédée.

Il est actuellement possible d’évaluer les normes et directives suivantes :
EN 81-1 2000-4-EG
FMVSS118
APTA PR-M-S-18-10
ASME A17.1 2000
DIN EN 14752:2005
DIN EN 14752:2015
2001-85-EG / ECE R. 107 §35 et Abs.5 StVZO
EN14120 DIN 18650-1
DIN EN 12453
DIN EN 16005
DIN EN 60335-2-103
ASR A1.7
ECE R-21
prEN 12650-1
