Mesureur de force de fermeture FM300 Bluetooth

Référence: FM300BT-SY-25-750

GTIN (EAN): 4260650210594

Accessoires

FM300-SP-25-100-200 Kit d'extension

163,00 €

Description

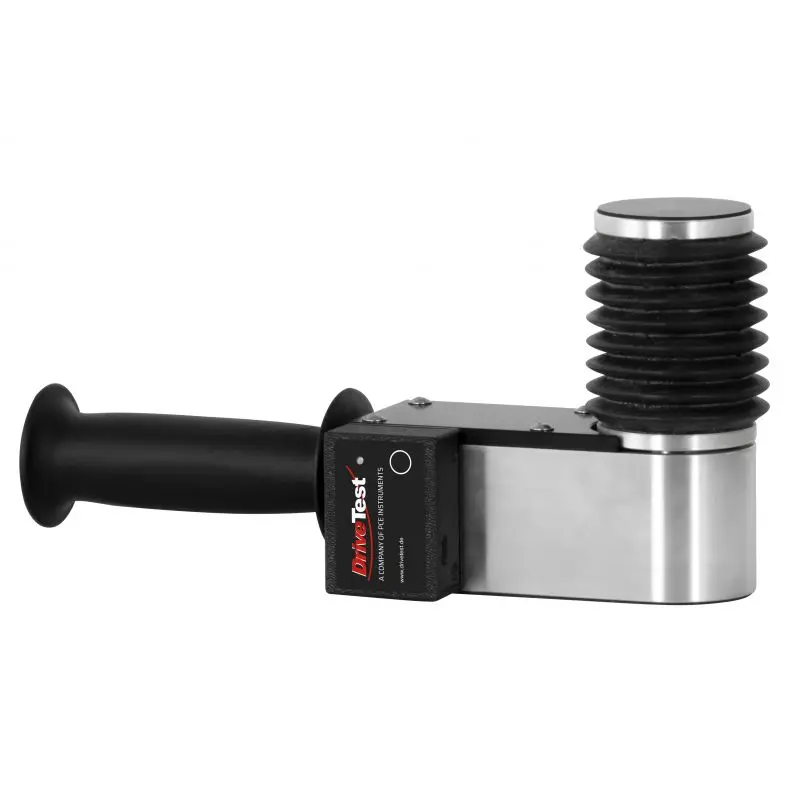

Mesureur de force de fermeture Bluetooth
Système de pincement sans fil pour portes d’ascenseurs automatiques et pincements de sécurité dans les machines

Le mesureur de force de fermeture est un appareil électronique pour les portes d’ascenseurs et les pincements de sécurité dans les machines. Le FM300 BT est une évolution du modèle FM300. Son design associe la précision à la résistance et garantit l’exactitude des valeurs de mesure même après des années d’utilisation dans des milieux difficiles.

Cela suppose de nombreux avantages pour un usage quotidien, comme l’identification automatique du point de mesure, au moyen de QR codes et de codes-barres, l’affichage immédiat des valeurs de mesure, et la génération directe d’un rapport en PDF.

Caractéristiques

- Facile à manier : il met en œuvre l’expérience d’années d’utilisation
- Vaste service d’assistance à l’utilisateur : service d’étalonnage, service de révision des normes qui garantit l’application de la dernière version de la norme.
- Utilisation des réglementations actuelles
- Fiabilité du processus : l’instruction de vérification intégrée garantit une mesure conforme aux directives
- Vaste plage de température de fonctionnement
- Plurilingue : DE / EN / ES/ FR / IT / CN
- Conforme aux normes pertinentes : EN 81–1, EN 81–2, EN 81–20:2014, EN 81–50:2015, EN 14120 (intégrées au logiciel)

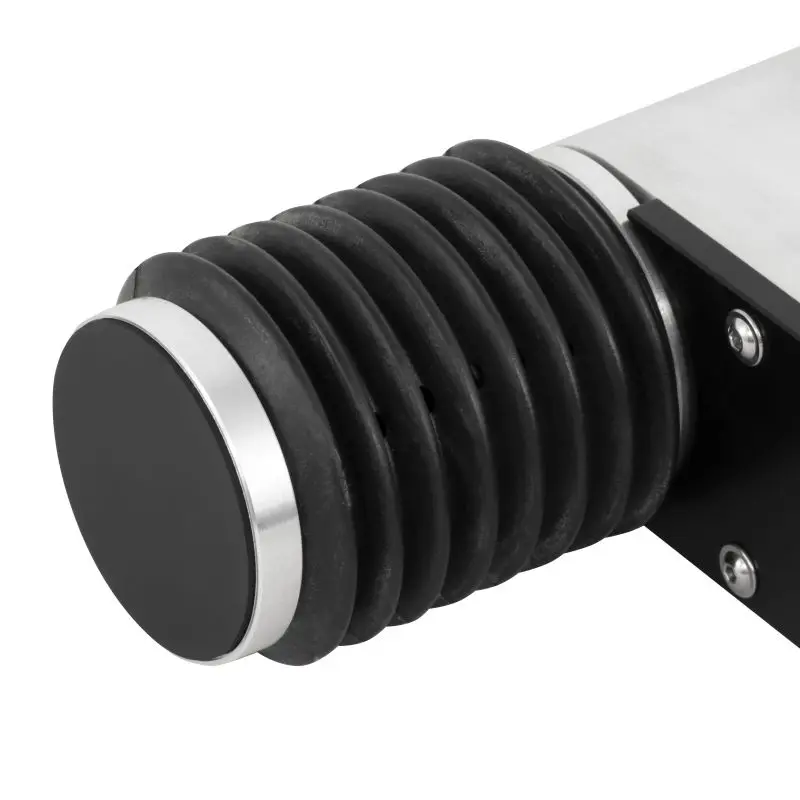

- Mesures précises : garanties par le guidage sans friction et la cellule de charge monoplateau

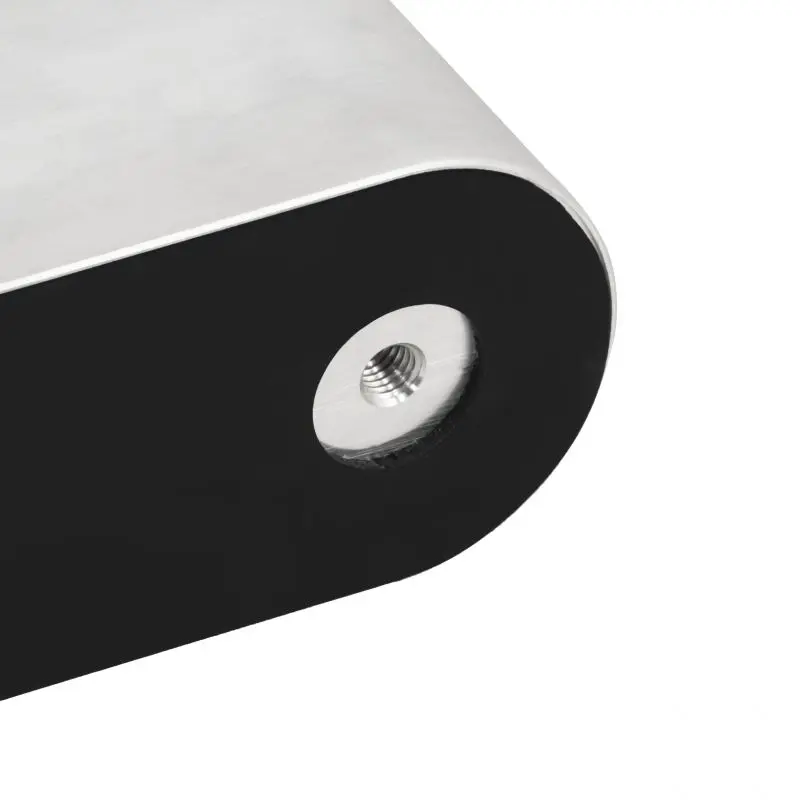

- Design résistant : boîtier en matériau haute résistance pour une longue durée de vie dans des conditions difficiles

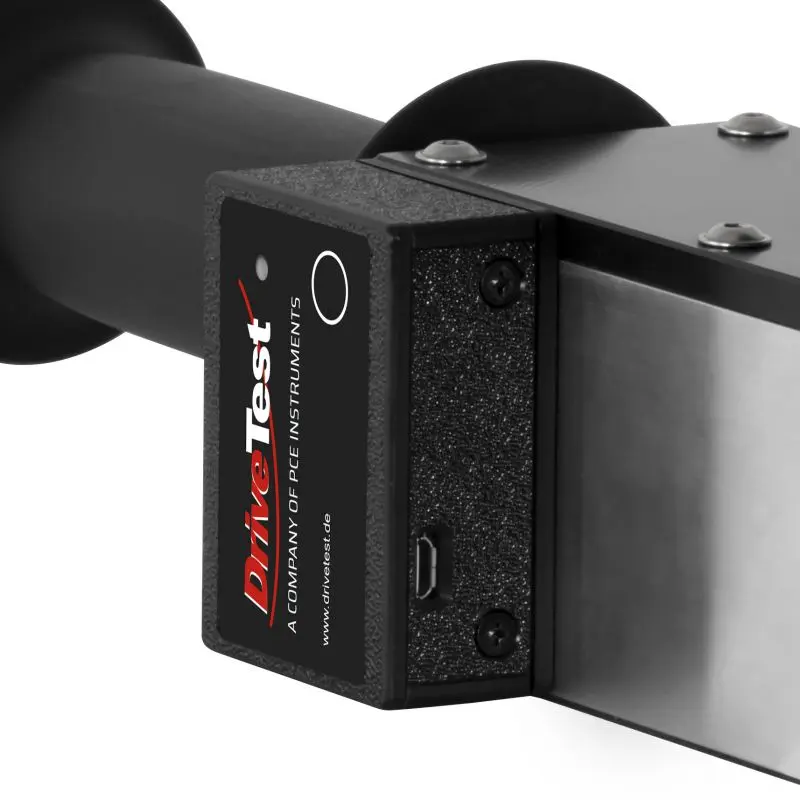

- Sans fil : finies les connexions par câble
- Identification du point de mesure : via QR code et codes-barres (solution intégrée)

Spécifications

Plage	0 ... 750 N
Précision	±3 N ou 3 % de la valeur
Rigidité	25 N/mm
Largeur	145-510 mm
Diamètre	58 mm
Principe de mesure	Jauge de déformation
Dimensions	280 x 145 x 82 mm
Poids	1,2 kg

Logiciel d’évaluation pour PC PinchPilot
- Plurilingue (DE, EN, IT, FR, ES)
- Représentation graphique de la courbe de force
- Calcul des valeurs caractéristiques
- Possibilité d’évaluation conformément aux différentes directives
- Possibilité que l’utilisateur de saisisse ses propres directives
- Impression du protocole
- Exportation des données (Excel, CSV, PDF)

App Force Meter disponible dans Google Play Store
- Force Meter : application facile à manier, avec mises à jour automatiques des directives et des normes
- Gain de temps : information immédiate sur le résultat de la mesure, incluant une génération de rapport
- Bureau électronique : réduction du papier et des frais associés et protection de l’environnement
- Peut être utilisée individuellement - possibilité d’intégrer la signature du client

Contenu de livraison

1 x Mesureur de force de fermeture
1 x App Force Meter disponible dans Google Play Store
1 x Logiciel PinchPilot (mémoire USB)
1 x Câble USB

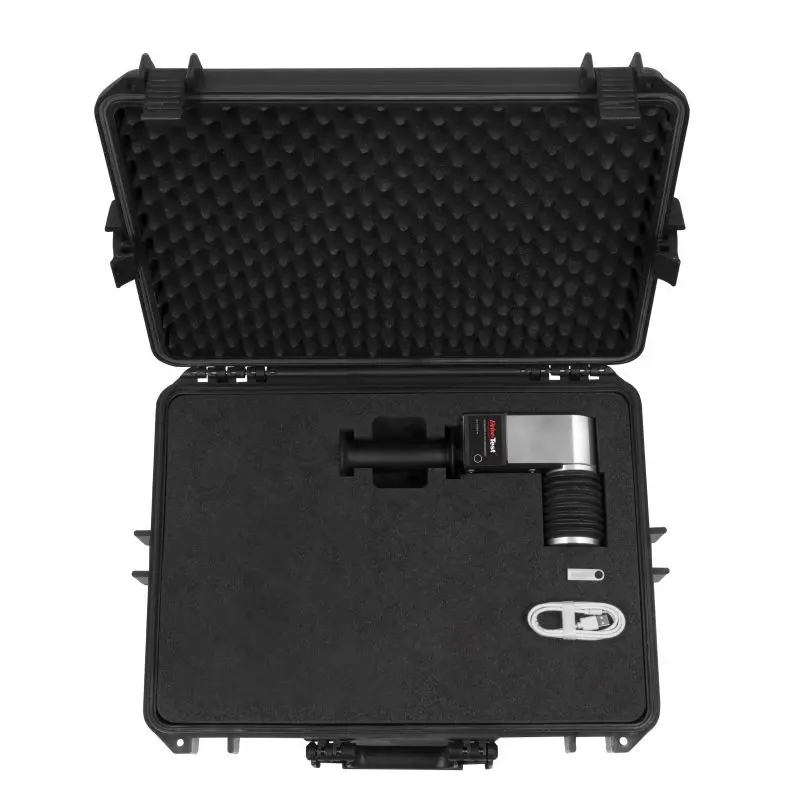

1 x Mallette de transport rembourrée
1 x Manuel d’utilisation

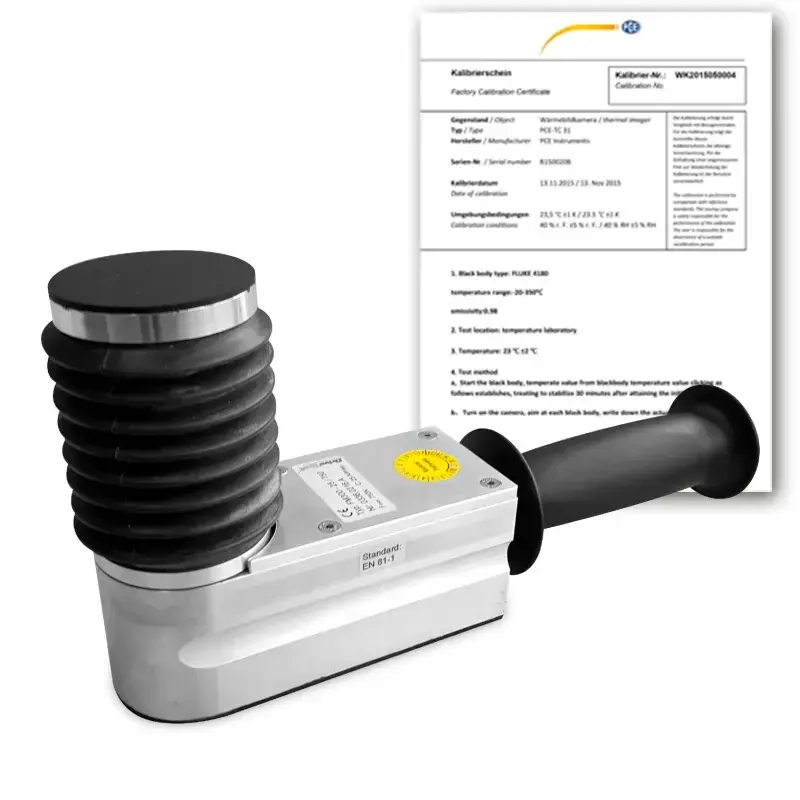

1 x Certificat d’étalonnage ISO

Software / App

Logiciel d’évaluation PinchPilot (connexion par câble)
Le logiciel « PinchPilot » est utile pour visualiser sur PC les données obtenues lors des prises de mesures de force de fermeture. Aucun autre logiciel supplémentaire n'est nécessaire.

- Indiqué pour PC et ordinateur portable
- Indiqué pour les appareils suivants : Original BIA Classe 1, BIA 600, FM 100, FM 200, FM 202, FM 205, FM 206, FM 207, FM 208, FM 300

Exigences techniques
- Système d’exploitation : Windows 7 ou supérieur
- Connexion USB ou Bluetooth

Logiciel PinchPilot
Le logiciel « PinchPilot » est utile pour visualiser sur PC les données obtenues lors des prises de mesures de force de fermeture. Aucun autre logiciel supplémentaire n'est nécessaire.

Exportation des données
PinchPilot propose toutes les fonctions nécessaires pour les mesures de routine. Si néanmoins vous desirez traiter les données en dehors du logiciel, vous disposez de plusieurs options d’exportation :

- Exportation de texte : Valeurs de mesure sous forme de série numérique ; elle peut être importée, par exemple, sous Microsoft Excel.
- Exportation des images : Protocole ou diagramme individuel en format EMF; il peut être importé, par exemple, à Microsoft Word. Valeurs de mesure exportables en ppdx (format XML) et importables avec nos autres outils de logiciel pour leur traitement ultérieur.
- Base de données SQL : Il est possible d’installer une interface SQL personnalisée.
- National Instruments DataPlugin (pour importer dans Diadem ou LabView).

Évaluation selon les directives de PinchPilot
Le logiciel évalue les résultats de la mesure selon les directives configurées dans PinchPilot, celles-ci sont basées sur la réglementation applicable (lois, normes, etc) et elles consistent en un ensemble de valeurs limites admissibles. Les résultats des mesures obtenus sont évalués en conséquence. La plage admissible est mise en relief en couleur dans le diagramme de mesure, et permet une rapide évaluation de la mesure. Les directives configurées dans PinchPilot sont mises à jour lors des étalonnages que nous effectuons. Un étalonnage périodique garantit à l’utilisateur que les mesures seront faites conformément aux normes actuelles en vigueur. En plus de l’évaluation conforme à la réglementation applicable paramétré dans le logiciel PinchPilot, l’utilisateur peut configurer ses propres paramètres.

Documentation des résultats
Le logiciel permet d’effectuer des séquences de plusieurs prises de mesures dans le cas ou un site est équipé de plusieurs portes. (Wagon, Garage, etc) Les résultats des différentes prises de mesures peuvent ensuite être reportés sous forme de tableau et de graphiques sur un rapport de mesure qui peut être généré par le logiciel ce qui permet d’économiser du temps à l’utilisateur. L’utilisateur peut configurer la langue : allemand, espagnol, français, anglais et italien. Des coûts de mise à niveau du logiciel seront appliqués si aucune clé de licence pour la version téléchargée n'est possédée.

Il est actuellement possible d’évaluer les normes et directives suivantes :
EN 81-1 2000-4-EG
FMVSS118
APTA PR-M-S-18-10
ASME A17.1 2000
DIN EN 14752:2005
DIN EN 14752:2015
2001-85-EG / ECE R. 107 §35 et Abs.5 StVZO
EN14120 DIN 18650-1
DIN EN 12453
DIN EN 16005
DIN EN 60335-2-103
ASR A1.7
ECE R-21
prEN 12650-1

Force Meter App / Déscription

Nos appareils de mesure requièrent un logiciel. Notre logiciel sert à évaluer les données obtenues pendant les mesures de la force de pincement. En fonction de l’appareil de mesure, vous téléchargerez un logiciel différent.

- Téléchargement de l’Application dans Google Play Store
- Pour dispositifs Android
- Indiqué pour les appareils de mesure suivants : BIA-1 BT, BIA-600 BT, FM-100 BT, FM-300 BT

Exigences techniques :
- Dispositif mobile Android (tablette / smartphone)
- Android 5.0 ou supérieur
- Interface Bluetooth
- Appareil de mesure Bluetooth (sans fil)

Obtention et visualisation des valeurs de mesure
L’Application affiche les valeurs dans un graphique, après la mesure. En outre, elle calcule d’autres paramètres de mesure qui sont affichés sous forme de tableau. Toutes les données sont sauvegardées dans une base de données locale dans l’appareil, ce qui facilite leur récupération ultérieure.

Force Meter App pour Android / Fonctions

Évaluation conformément à la norme
L’Application évalue les mesures conformément aux critères d’évaluation prédéfinis. Elles sont basées sur les réglementations applicables (lois, directives, normes, standards). Les valeurs admissibles sont affichées dans le diagramme de mesure ou sous forme de tableau et elles permettent une évaluation de la mesure rapide. Nous mettons régulièrement à jour les critères d’évaluation. L’utilisateur peut facilement obtenir les mises à jour via Google Play Store.

Guide de l’utilisateur via le processus de mesure
L’utilisateur est guidé de manière intuitive via le processus de mesure s’il a sélectionné une norme ou directive adéquate au préalable. En fonction du point à mesurer, l’application indique comment effectuer la mesure. Tous les points de mesure s’affichent dans une liste, et sont indiqués à la fin de la mesure. De cette façon, l’utilisateur garde toujours la preuve de la mesure qu’il va effectuer.

Objets de mesure propres et identification des points de mesure L’utilisateur a la possibilité de créer un objet de mesure et de sauvegarder toutes les données importantes, comme le nom, le numéro de série, le type ou le propriétaire. Vous pouvez, en outre, sauvegarder un code barre ou un code QR de l’objet de mesure. Grâce à la caméra intégrée à l’appareil, les objets de mesure peuvent être facilement sélectionnés ultérieurement pour effectuer une nouvelle mesure. Vous pouvez effectuer un filtrage dans la fenêtre des résultats au moyen de ces données caractéristiques, pour obtenir toutes les mesures d’un objet de mesure.

Création de rapports et exportation de données
Une fois une mesure prise, un rapport est créé en PDF. L’utilisateur peut renvoyer ce PDF directement par mail ou le sauvegarder dans un lieu de stockage (appareil, Cloud, etc.). Si une imprimante est connectée au dispositif Android, le rapport peut aussi être immédiatement imprimé. Les fonctions de signature et de commentaire sont des caractéristiques utiles pour créer des rapports pour les clients. D’autre part, nous proposons une fonction pour prendre des photos avec l’appareil photo interne de l’appareil. Celles-ci peuvent être inclues dans le rapport à des fins de documentation. Il est aussi possible d’exporter les valeurs de mesure comme ppdx (format XML). Vous pouvez les ouvrir et les traiter avec d’autres outils de notre logiciel.

L’utilisateur peut configurer la langue : allemand, espagnol, français, anglais et italien.

Il est actuellement possible d’évaluer les normes et directives suivantes :
ASR 1.7
DIN EN 12453:2017
DHF-TS-011:2018
DIN EN 16005:2012
DIN EN 18650-1:2010
DIN EN 14752
2000/4 EG
DIN EN 81-20
