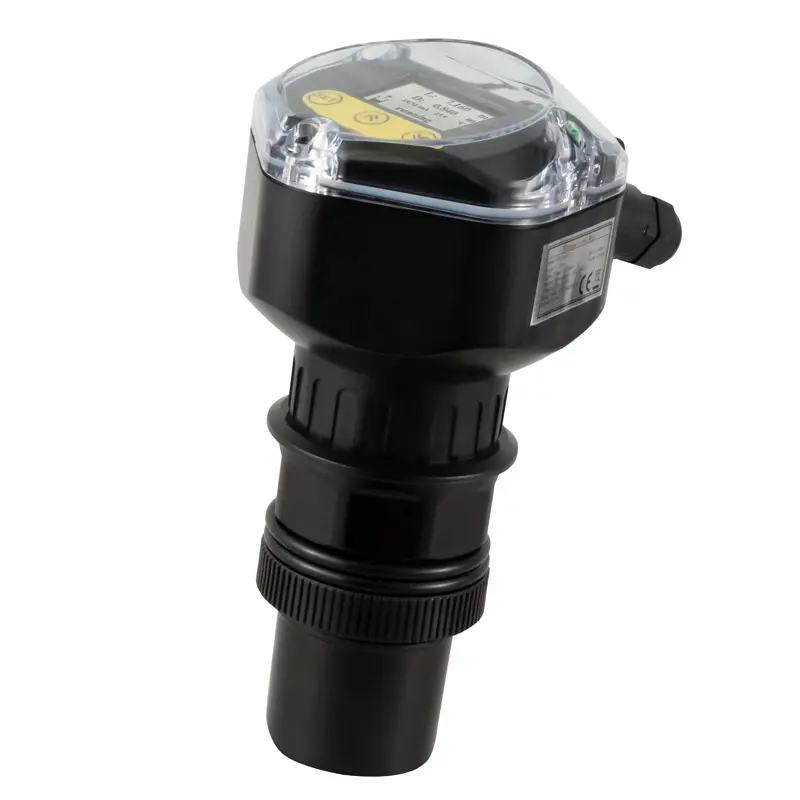

Mesureur de niveau à ultrason PCE-ULM-10-N24S

Référence: PCE-ULM-10-N24S
GTIN (EAN): 4250348722522
705,90 €
847,08 €
Prix HT / Frais d'envoi non compris (8,95 € + TVA)
:
4250348722522
PCE-ULM-10-N24S
Délai de livraison: 1-2 jours ouvrés

Accessoires

Adaptateur de programmation PCE-PD14
Adaptateur de programmation PCE-PD14
69,90 €

Description

Mesureur de niveau à ultrason avec sortie 4-20 mA et indicateur numérique externe / Connexion à 2 fils / Indication de la température ambiante / Indication du niveau et de la distance / Profondeur de mesure: 10 m

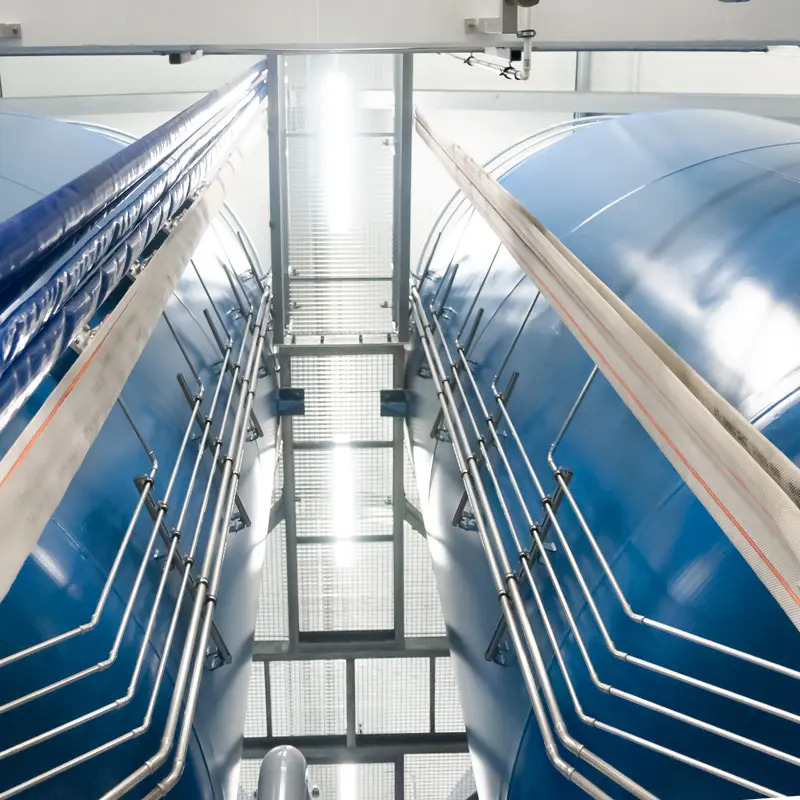

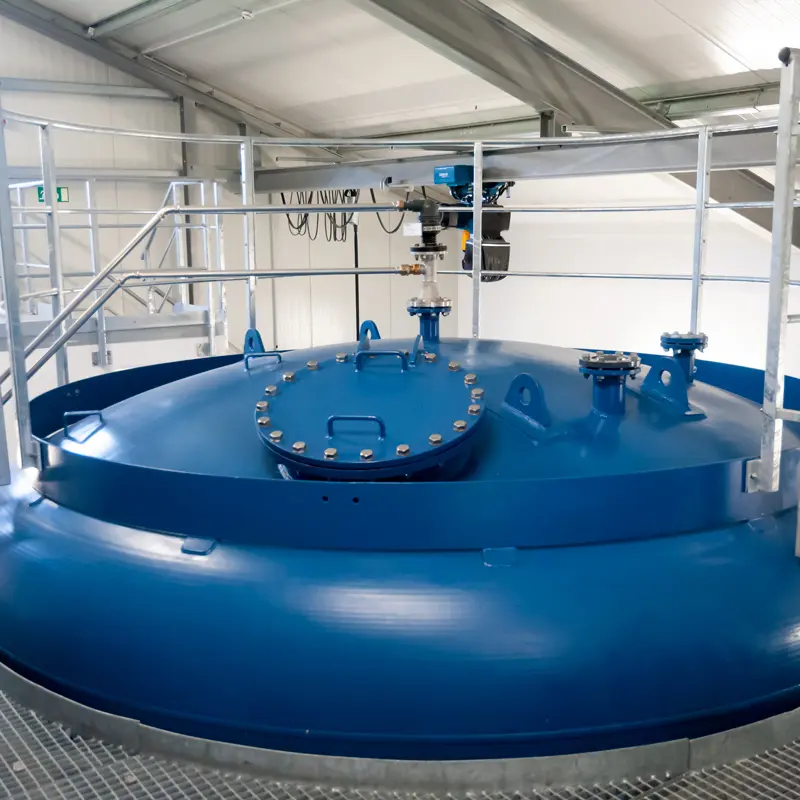

Le mesureur de niveau à ultrason est un dispositif idéal pour déterminer le niveau de remplissage d'un silo. Grâce à son signal de sortie de 4-20 mA, le mesureur de niveau a ultrason permet d'être connecté au contrôle de processus d'une usine. Vous pourrez ainsi continuer à traiter le signal généré par le mesureur de niveau à ultrason. Avec ce dispositif, vous pourrez savoir, à tout moment, si le silo est suffisamment rempli. Le niveau élevé de protection IP du mesureur de niveau à ultrason garantit la préservation des composants électroniques en cas de fuite d'eau.

La vaste plage de mesure de 10 m permet d'utiliser le mesureur de niveau à ultrason pour contrôler les silos de plus grande taille. Selon le type d'application, le mesureur de niveau à ultrason peut montrer comme valeur de mesure, le niveau ou la distance entre le milieu et le capteur. Ses vastes fonctions et aspects de sécurité font du mesureur de niveau à ultrason un dispositif idéal pour la surveillance des systèmes de silos.

Le mesureur de niveau utilise le signal de processus 4-20 mA pour l'évaluation du signal. La possibilité de moduler librement le signal d’entrée permet un usage polyvalent de ce mesureur de niveau à ultrason. Le grand écran LED de 4 chiffres permet de lire facilement les valeurs de mesure.

L'alimentation de 24 V en option, pour alimenter les capteurs permet une connexion directe de capteurs ou émetteurs à 2 fils, ce qui simplifie l'utilisation de ce mesureur de niveau. La configuration se fait à travers le logiciel gratuit LPCon. Les réglages peuvent être effectués ou lus dans le mesureur de niveau, au moyen de l'adaptateur de programmation PD14. Les configurations créées avec le logiciel peuvent être sauvegardées et récupérées.

Caractéristiques

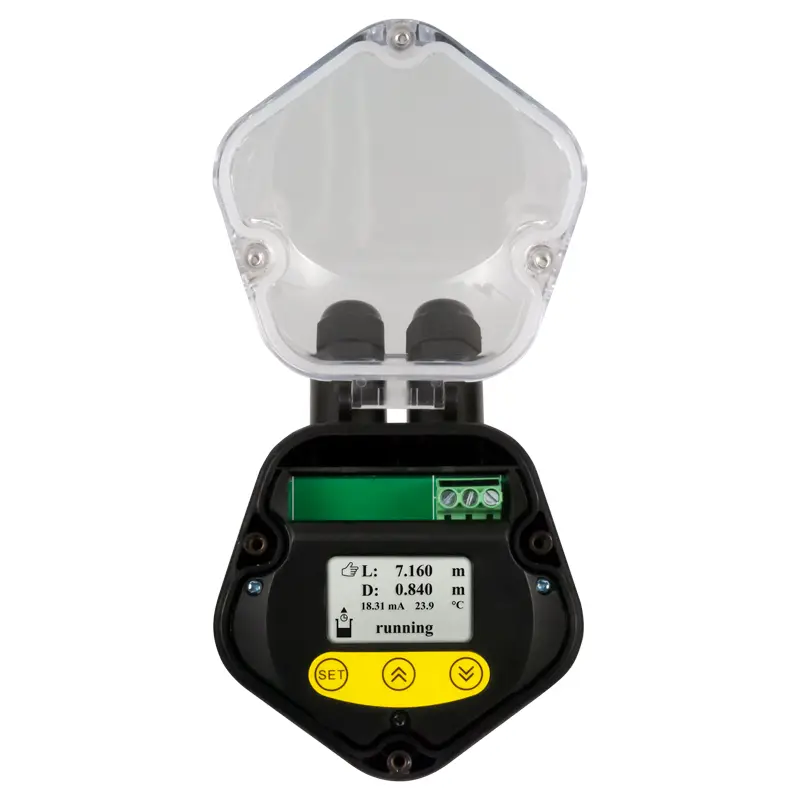

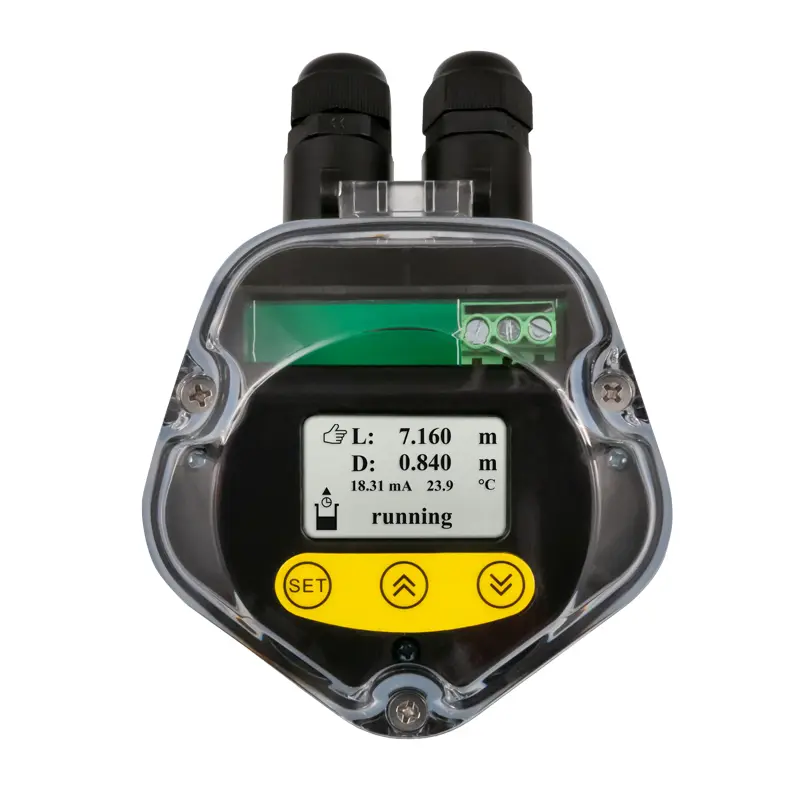

- Avec écran pour lecture et réglages
- Filet de raccordement stable M60
- Classe de protection de l'écran: IP 66
- Permet connexion à processus
- Profondeur de mesure jusqu'à 10 m
- Indication de température ambiante

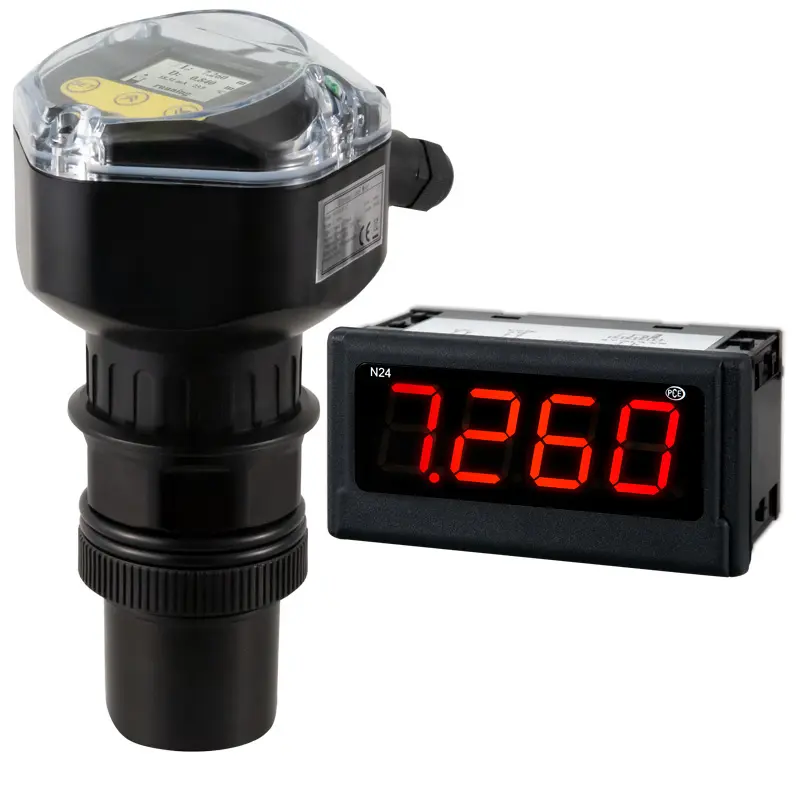

- Indicateur numérique externe PCE-N24S inclus:
- Protection IP 65 en façade
- Pour signaux de processus: 4-20 mA, 0-10 V, 0-60 mV (sélectionnable)
- Connexion à l'aide d'une vis
- Configuration via le logiciel
- Écran LED de 4 chiffres

Spécifications

Plage de mesure

0 ...10 m *

Précision

0,5 %

Résolution

0,001 m

Distance minimale au mur

1 m

Résolution de la température

0,1 °C

Signal de sortie

4 ... 20 mA

Résolution du signal de sortie

0,01 mA

Connexion

2 fils, PE

Alimentation

24 V CC

Protection

IP 66

Filet de raccordement

M60

Filet de raccordement pour connexion de câble

M18 x 1,5

Température ambiante

-20 ... 60 °C

Dimensions

110 x 140 x 215 mm

Poids

825 g


* La plage de mesure n'est applicable que dans les conditions suivantes:
- Le milieu à mesurer est un liquide
- Il n'y a pas de turbulences
- Il n'y a pas de poussière ni de vapeurs entre le milieu et le capteur
- La différence de température entre le capteur et le milieu est inférieure à 20 °C

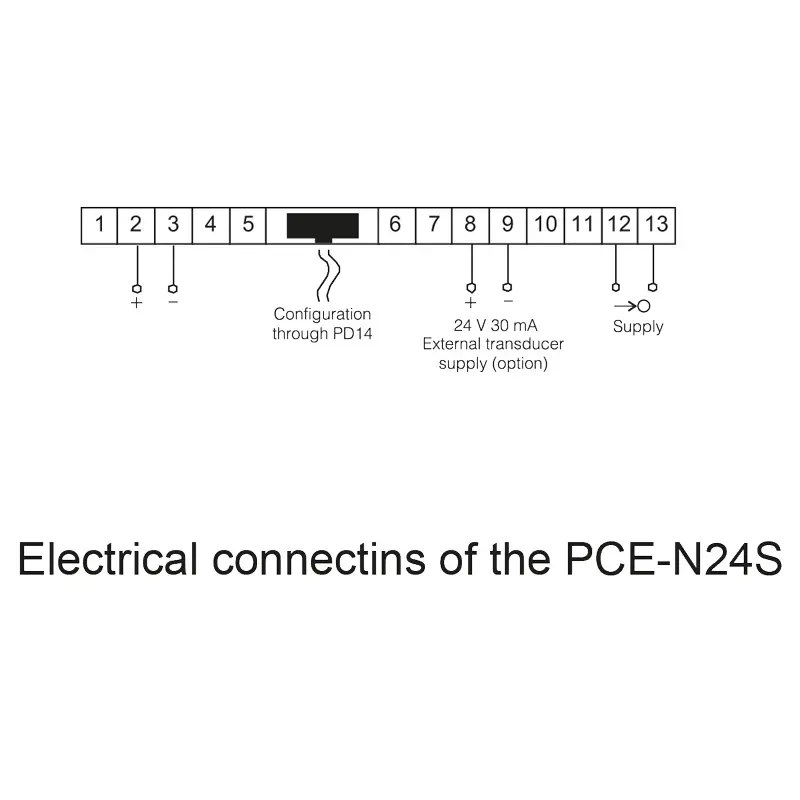

Indicateur numérique PCE-N24S

Entrée (sélectionnable)

0 ... 20 mA
4 ... 20 mA
0 ... 60 mV
0 ... 10 V
± 60 mV
± 10 V

Précision

± (0,2 % FS + 1 chiffre)

Résistance interne

10 Ω ± 1 %

Échelle

2 points

Écran

LED à 4 chiffres et 7 segments, hauteur: 20 mm

Plage d’indication

-1999 ... 9999

Température de fonctionnement

-10 °C ... 55 °C

Température de conservation

-25 °C ... +85 °C

Dimensions

96 x 48 x 64 mm

Dimensions panneau

92 x 45 mm (selon DIN)

Alimentation (sélectionnable)

230 V CA
110 V CA
24 V CA
85 ... 253 V CA / CC
20 ... 40 V CA / CC

Alimentation du capteur (en option)

24 V CC / 30 mA

Protection

Façade: IP 65

Poids

< 200 g

Montage

Clips de montage avec vis de fixation,
Connexion via barrette à bornes

Boîtier

Plastique résistant

Contenu de livraison

1 x Mesureur de niveau à ultrason
1 x Indicateur numérique
4 x Matériel de fixation
1 x Joint
1 x Manuel d'utilisation

Remarque:
L'indicateur numérique est livré avec la configuration sélectionnée, sans mise à l'échelle du signal de mesure. L'adaptateur de programmation PCE-PD14 est nécessaire pour mettre l'indicateur numérique à l'échelle.
