Les courroies de transmission sont indispensables dans l'industrie et l'ingénierie mécanique. La durée de vie maximale d'une courroie de transmission dépend de la tension optimale de la courroie. La panne d'un moteur comme conséquence d'une courroie endommagée peut provoquer des coûts considérables. Pour éviter des dommages dans le moteur et dans la courroie, il est fondamental de vérifier régulièrement la tension de la courroie. Un mesureur de force pour tension permet de mesurer la tension des courroies de transmission rapidement et avec précision. Le mesureur de force pour tension s'utilise, en particulier, pour vérifier les systèmes de courroies au moyen de la mesure de la fréquence.

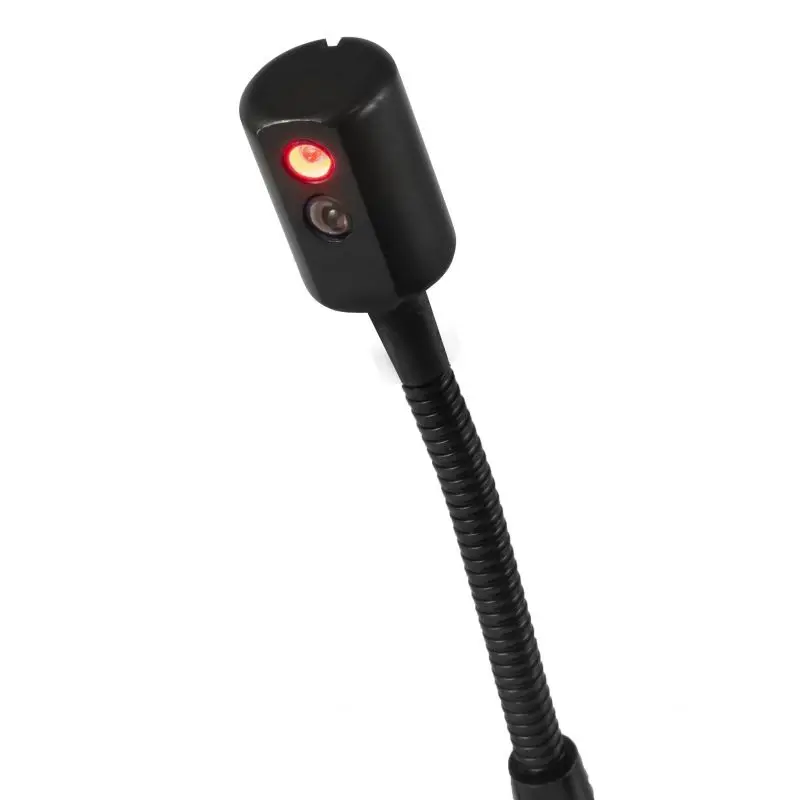

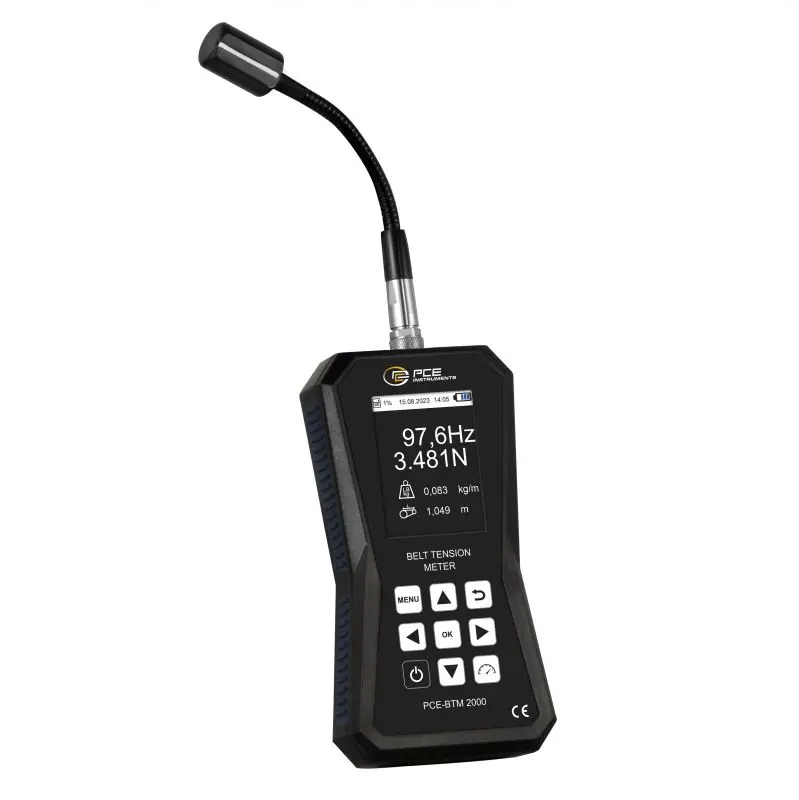

Le mesureur de force pour la tension est un outil de maintenance par mesure optique pour déterminer la tension de la courroie. Cet appareil se compose d'une unité avec écran et d'une tête située à l'extrémité d'un capteur. La tête du mesureur de force pour tension est fixée à une sonde semi-rigide. La sonde semi-rigide permet de positionner, de façon flexible, la tête du mesureur de force pour tension, ce qui garantit la mesure de la tension des courroies de transmission même dans des lieux difficiles d'accès.

Le mesureur de force pour tension calcule la force de tension et la fréquence de la courroie lorsque celle-ci est à l'arrêt. Une légère poussée sur la courroie est suffisante pour la faire vibrer. Le capteur du mesureur de force pour tension détecte la fréquence générée dans la courroie et affiche la valeur sur le grand écran rétroéclairé. À partir de la fréquence, de la longueur et de la masse de la courroie, saisies en option, le pré-tendeur peut déterminer directement la force de tension de la courroie. Grâce au tensiomètre, vous pouvez déterminer la tension de la courroie dans le système de poulies à contrôler et prendre des mesures immédiates pour régler la tension sur la valeur définie.

Le mesureur de force pour tension de courroies vous permet de choisir entre deux unités: N (Système International des Unités SI) et Pound-Force (système des unités anglo-saxon). L'écran graphique du mesureur de force pour tension de courroies affiche la valeur en Hz. Si vous saisissez la longueur et la masse de la courroie, l'appareil vous indiquera aussi la force de tension en Newton. La mémoire du mesureur de force pour tension de courroies permet d'utiliser l'appareil pour effectuer des analyses postérieures ou lors du contrôle de qualité. La mémoire permet de sauvegarder jusqu'à 750 valeurs, divisées en 15 fichiers de 50 valeurs chacun, garantissant ainsi qu'aucune valeur ne sera perdue à la fin d'une mesure en temps réel, et qu'il y aura suffisamment d'espace pour enregistrer les valeurs des mesures suivantes.

Le domaine d'utilisation du mesureur de force pour tension de courroies est très vaste : depuis les grands moteurs aux bandes transporteuses, en passant par les systèmes élévateurs, les ascenseurs, l'industrie automobile ou les machines agricoles.

Il est nécessaire de mesurer la tension de courroie chaque fois qu'une maintenance optimale des machines et des installations a lieu. Grâce au mesureur de force pour tension de courroies de PCE Instruments, vous pouvez mesurer la tension de courroies dentées et des courroies en V. La tension de la courroie est un paramètre important pour l'installation, la configuration, la maintenance et la réparation des transmissions par courroie. C'est pourquoi la tension de courroies doit être vérifiée régulièrement avec le mesureur de force pour tension pendant toute sa durée de vie, et être réglée si nécessaire. Seule l'utilisation de l'appareil de mesure de la tension adapté peut garantir une durée de vie maximale pour tous les composants de la machine. Une tension de courroie trop élevée ou trop faible peut provoquer des dégâts. Les contrôles réguliers peuvent réduire significativement les coûts de suivi dus aux arrêts imprévus causés par des paliers endommagés ou des courroies défectueuses. C'est pourquoi l'utilisation d'un mesureur de force pour tension est indiquée pour des applications dans le domaine de la technologie des moteurs, la production industrielle, les moteurs pas à pas, la fabrication d'outils et de machines mais aussi pour la maintenance et la réparation. Pour garantir une longue durée de vie et un rendement élevé des appareils, des machines et des systèmes, il est important de mesurer régulièrement la tension des courroies de transmission.

PCE Instruments propose en outre, un capteur avec sonde semi-rigide, article PCE-BTM 2000 SHL. Pour pouvoir accéder à des lieux difficiles d'accès, ce capteur supplémentaire du mesureur de force pour tension de courroies possède une longue sonde semi rigide et un câble enroulé.

Le capteur de rechange avec sonde semi-rigide courte se visse facilement à l'appareil. La sonde semi-rigide permet de mesurer dans des lieux difficiles d'accès.

Étant donné que plusieurs forces agissent sur une transmission par courroie, les forces les plus importantes sur les transmissions sont les suivantes et ceci pour comprendre l'importance de chaque mécanisme. La courroie est reliée à une poulie motrice ainsi qu’à une poulie d’entraînement. La poulie motrice est entraînée par un moteur qui génère un couple et le transmet à la poulie motrice. La courroie transmet ce couple à la poulie de sortie sous la forme d'une force et toutes ces forces appliqué sont importantes : en voici les descriptions.

La force circonférentielle correspond à la force utile qui doit être transmise par la courroie. La force dépend de la puissance moteur appliquée, du régime moteur et du diamètre de la poulie. Pour maintenir l'équilibre des forces, cette force circonférentielle provoque la formation de forces différentes dans les brins de la courroie. La différence des forces entre le côté tendu et son opposé correspond à la force circonférentielle transmise à la courroie.

La force de frottement sur la poulie motrice assure que le couple du moteur est transmis à la poulie via la courroie. Un couple est généré au niveau de la poulie entraînée et correspond à la force circonférentielle et de la moitié du diamètre de la poulie entraînée.

La force centrifuge augmente à mesure que la vitesse du moteur augmente, provoquant l'étirement de la courroie ce qui entraine une perte d'adhérence. Dans ce cas, la force centrifuge agit comme perturbateur du système.

Force de précontrainte : La tension de précontrainte est différente selon les conditions dynamiques du côté tendu et du côté détendu. A l'état statique donc à l’arrêt, la tension est identique dans les deux brins. La précharge doit être réglée à l’arrêt à l'aide d'une jauge de précharge défini par les conditions d’utilisation (voir fabriquant). L'adhérence aux poulies doit être suffisante pour assurer la transmission de la puissance à la poulie tout en tenant compte des forces centrifuges qui agissent sur la courroie. Cependant, la tension ne doit pas être trop élevée, sinon des dommages à la courroie et/ou aux roulements peuvent se produire. La charge correcte est spécifique à chaque courroie et application. Les fabricants de courroies spécifient généralement la contrainte correspondante sous forme de forces ou de fréquences. Avec un appareil de mesure de tension, elle peut alors être déterminée avec précision après l'installation, et avant la mise en service.

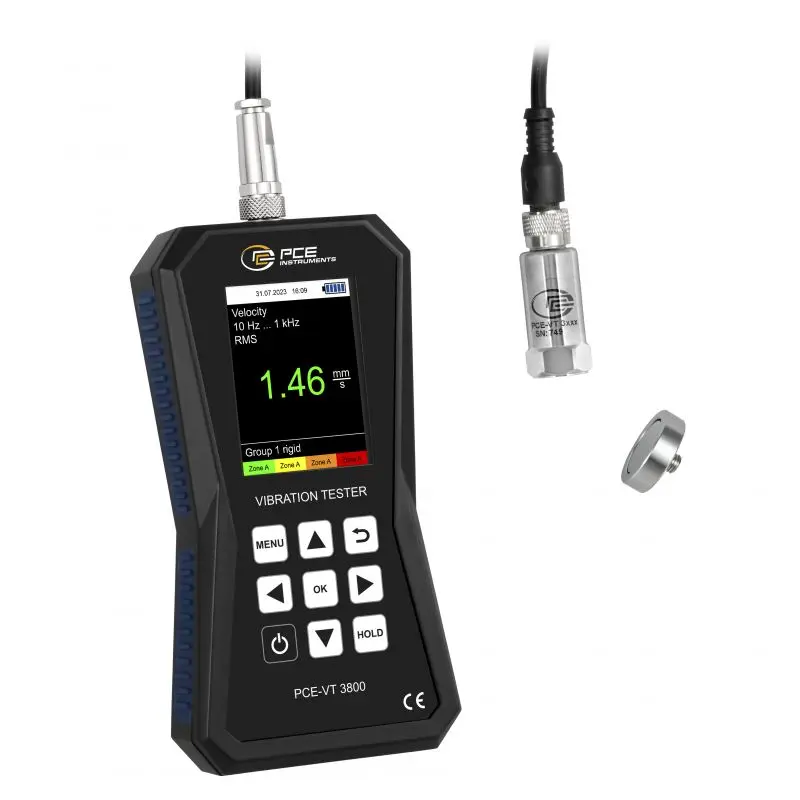

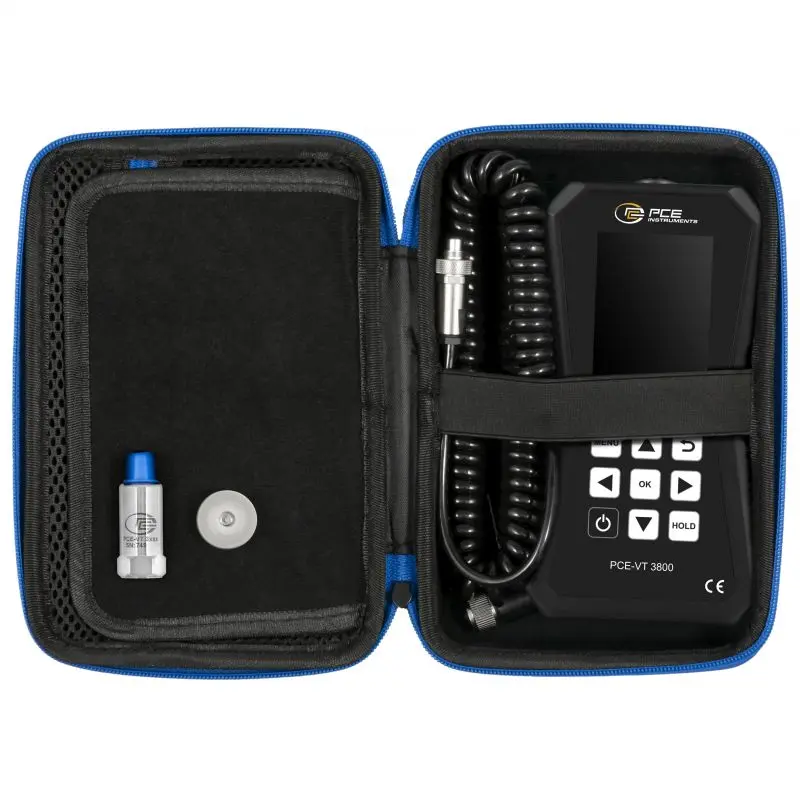

L'accéléromètre avec enregistrement de données est un dispositif idéal pour la vérification des pièces qui vibrent, des machines et des installations. Le capteur externe de l'accelerometre avec enregistrement de données peut mesurer l'accélération jusqu'à 399,9 m/s², la vitesse jusqu'à 399,9 mm/s et le déplacement jusqu'à 3,9 mm. Les paramètres de mesure de l'accéléromètre avec enregistrement de données sont RMS, crête, crête-crête et facteur de crête. Une autre fonction de l'accéléromètre avec enregistrement de données est l'évaluation automatique, conformément à la norme ISO 10816-3. C'est-à-dire que cet accéléromètre avec enregistrement de données peut indiquer l'état actuel de la vibration d'une machine en indiquant les seuils permis. Pour toutes ces raisons, l'accéléromètre avec enregistrement de données s'utilise, par exemple, pour des tâches de réparation et d'entretien des machines. La batterie LiPo, d'une capacité de 2500 mAh, a une autonomie de 20 heures maximum. Vous pouvez charger la batterie au moyen de l'interface micro USB de l'accéléromètre avec enregistrement de données.

Pour traiter les valeurs mesurées, vous pouvez les sauvegarder dans l'accéléromètre avec enregistrement de données, qui possède une mémoire interne. Vous pouvez enregistrer les valeurs manuellement ou automatiquement. Une fois la mesure terminée, vous pouvez transférer les valeurs de l'accéléromètre avec enregistrement de données à un ordinateur. Le logiciel de l'accéléromètre avec enregistrement de données permet d'analyser les données sous forme de graphique ou de valeurs numériques dans un tableau. Vous pouvez exporter les valeurs en format CSV. S'il y a une actualisation du firmware, vous pourrez la faire au moyen du logiciel.

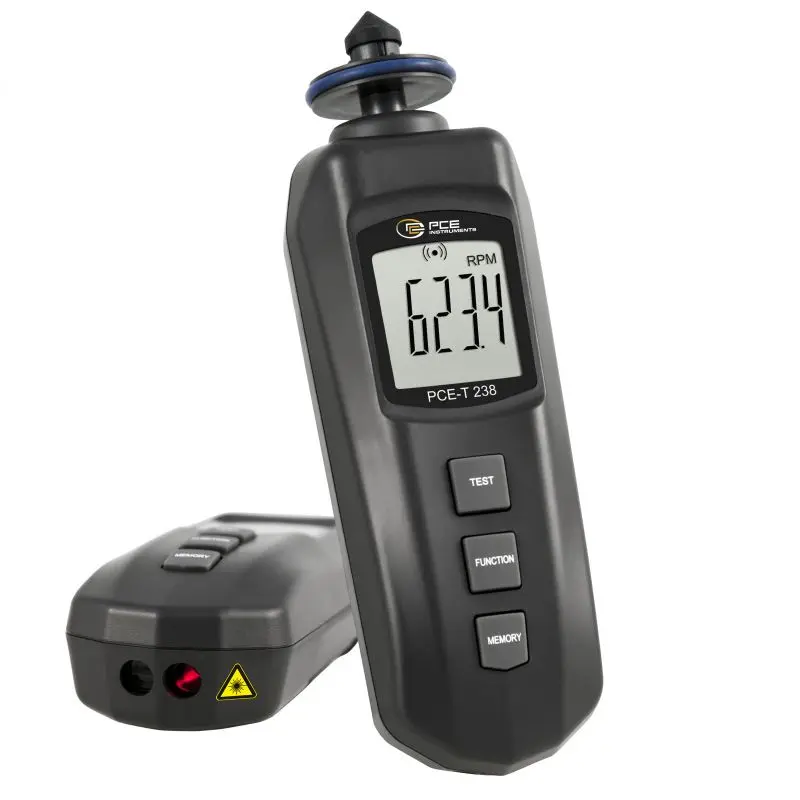

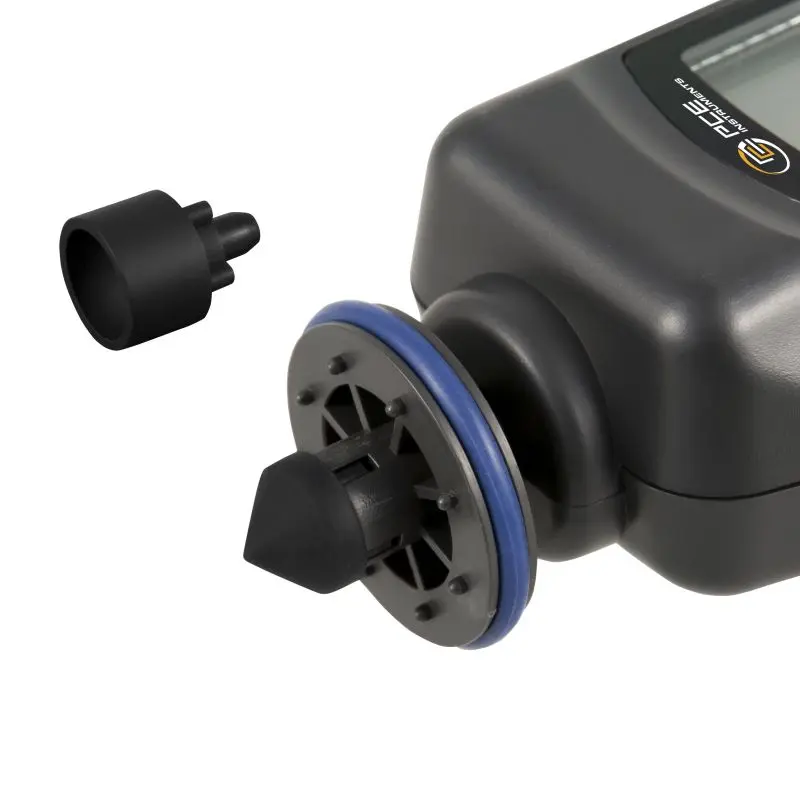

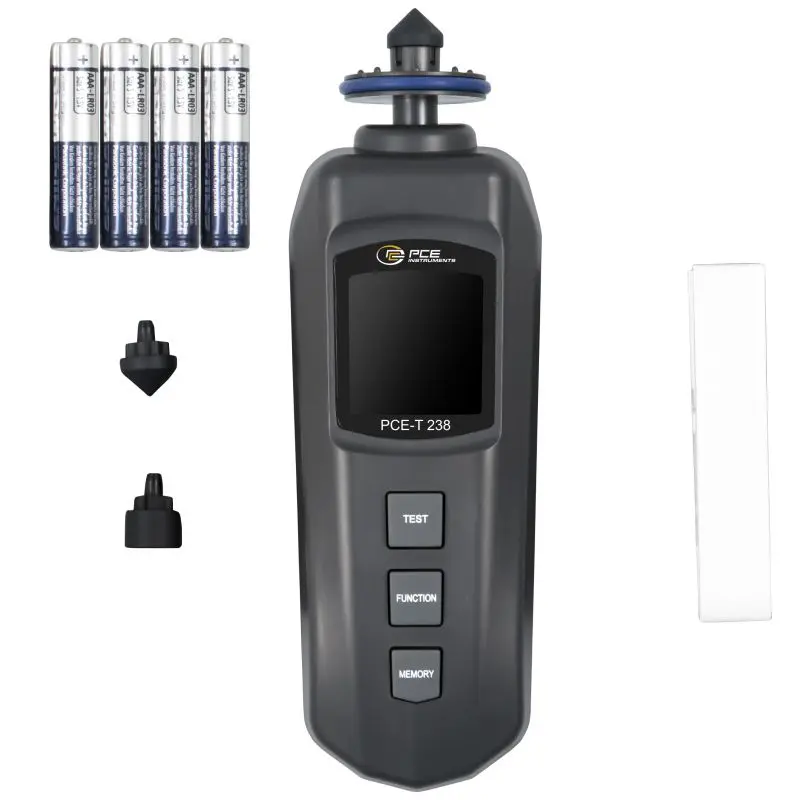

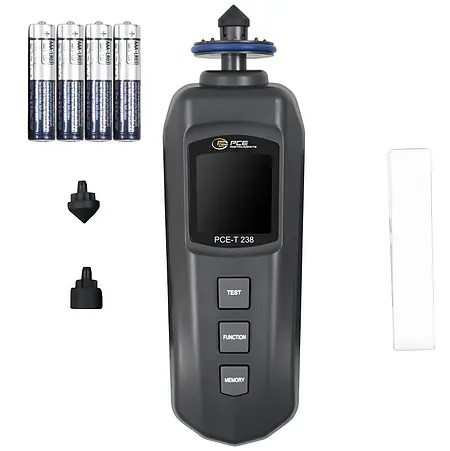

Le tachymètre est un appareil portable alimenté par piles servant à mesurer in situ. Le tachymetre mesure les révolutions optiquement et par contact. Il mesure aussi la vitesse de surface. La plage de mesure du tachymètre va jusqu'à 99 999 révolutions par minute. Cette plage s'atteint avec la mesure optique. La plage maximum pour les mesures par contact est de 19 999 révolutions par minute, tandis que la mesure des vitesses de surface atteint un maximum de 1999,9 mètres par minute. Ce type de mesures ne nécessite généralement aucune préparation, ce qui vous permet de mesurer immédiatement.

Lorsque l'usager travaille avec le tachymètre, il n'a pas à s'inquiéter du sens de rotation puisque cet appareil mesure dans les deux sens. C'est pour cela qu'il s'agit d'un appareil très utile pour l'entretien des machines. La mesure optique permet de mesurer les révolutions dans des zones difficiles d'accès.
