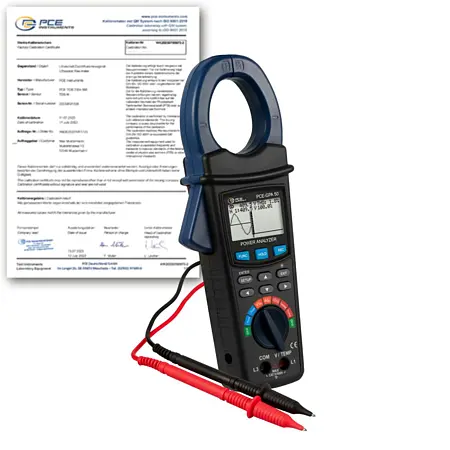

Pince de courant PCE-GPA 50
Pince de courant jusqu'à 2000 A / Mesure TRMS / Mesure de puissance / Analyseur harmonique / Indication graphique avec rétroéclairage / Mémoire / Fonctionne sur réseau électrique et piles
La pince de courant PCE-GPA 50 s'utilise pour mesurer la consommation des appareils électriques monophasiques et triasiques. La pince de courant se distingue par sa vaste plage de mesure allant jusqu'à 2000 A. Un autre aspect à souligner de la pince de courant est son écran graphique. La pince de courant vous permet de visualiser les valeurs en chiffres mais aussi de visualiser le graphique d'une phase en forme d'ondes. Grâce à cela, la pince de courant calcule l'angle de phase et la puissance active, réactive et apparente. De plus, la pince de courant indique d'autres paramètres, comme l'énergie, le facteur de puissance et les harmoniques.
En plus de toutes ces fonctions, la pince de courant se distingue par sa fonction d’enregistrement des données. Vous pouvez enregistrer toutes les valeurs de mesure sur une carte micro SD. La pince de courant fonctionne avec 2 piles de 1,5 V, de type AA. Cependant, si vous souhaitez effectuer un enregistrement prolongé, vous pouvez aussi alimenter la pince de courant via un composant réseau.
|
Paramètre |
Plage |
Résolution |
Précision |
|
Tension alternative AC V |
10 ... 600 V |
0,1 V |
± (0,5 % ... 3 chiffres) |
|
Pic-Pic |
0,1 V |
± (5% ... 30 chiffres) |
|
|
Courant alternatif AC A |
5 ... 2000 A |
<100 A: 0,01 A / <1000 A: 0,1 A / >1000 A: 1 A |
<200 A: ± (1 %+ 0,5 A) / >200 A: ± (1 % + 5 A) |
|
Pic-Pic |
<100 A: 0,01 A / <1000 A: 0,1 A / >1000 A: 1 A |
± (5 % + 30 chiffres) |
|
|
Facteur de puissance (PF) |
0 ... 1 |
0,001 |
± 0,04 |
|
Angle de phase |
-180 ° ... 180 ° |
0,1° |
± 1° x PF |
|
Fréquence |
45 ... 65 Hz |
0,1 Hz |
± 0,2 Hz |
|
Puissance active, apparente et réactive |
0 ... 9,999 M (W / VA / VAR) |
0,1 ... 0,001 M (W / VA / VAR) |
± (1,5 % + 20 chiffres) |
|
Énergie active, apparente et réactive |
0 ... 9,999 M (WH / VAH / VARH) |
0,001k ... 0,001 M (WH / VAH / VARH) |
± (1,5 % + 20 chiffres) |
|
Harmoniques dans la tension AC V |
Ordre 1 ... 20 |
0,1 V |
± (2 % + 5 chiffres) |
| Ordre 21 ... 50 | 0,1 V | ± (4 % + 5 chiffres) | |
|
Harmoniques dans le courant alternatif AC A |
Ordre 1 ... 20 |
<100 A: 0,01 A / <1000 A: 0,1 A / >1000 A: 1 A |
± (2 % + 5 chiffres) |
|
Ordre 21 ... 50 |
<100 A: 0,01 A / <1000 A: 0,1 A / >1000 A: 1 A |
± (4 % + 5 chiffres) |
|
| Harmoniques dans la tension AC V % |
Ordre 1 ... 20 |
0,1 % |
± (2 % + 10 chiffres) |
|
Ordre 21 ... 50 |
0,1 % |
± (4 % + 20 chiffres) |
|
| Harmoniques dans le courant AC A % |
Ordre 1 ... 20 |
0,1 % |
± (2 % + 10 chiffres) |
|
Ordre 21 ... 50 |
0,1 % |
± (4 % + 20 chiffres) |
|
|
Distorsion harmonique absolue |
0 ... 20 % |
0,1 % |
± (2 % + 5 chiffres) |
|
20,1 ... 100 % |
0,1 % |
± (6% + 10 chiffres) |
|
|
Température avec thermoélément type K |
-100 ... 199,9 °C |
0,1 °C |
± (1 % + 1 °C) |
|
200 ... 1300 °C |
1 °C |
± (1 % + 2 °C) |
|
|
Écran |
LCD graphique |
||
|
Impédance d'entrée AC V |
10 MΩ |
||
|
Plage de fréquence |
40 Hz ... 1 kHz |
||
|
Fréquence étalonnée |
45 ... 65 Hz |
||
|
Protection contre surcharge |
AC V: 720 V RMS / AC A: 2100 A |
||
|
Mémoire |
Carte micro SD |
||
|
Actualisation des données sur l'écran |
1 seconde |
||
|
Part d’enregistrement des données |
2 ... 7200 secondes |
||
|
Format d’enregistrement |
Fichier .xls (Excel) |
||
|
Interface |
Interface de série pour visualiser les valeurs en temps réel sur un ordinateur (nécessite SOFT-LUT-USB) |
||
|
Alimentation |
2 x piles de 1,5 V, type AA / Composant réseau 9 V / 800 mA |
||
|
Puissance absorbée |
60 mA DC |
||
|
Ouverture de la pince |
50 mm |
||
|
Conditions de fonctionnement |
0 ... 50 °C / max. 80 % H.r. |
||
|
Poids |
Environ 595 g |
||
|
Dimensions |
280 x 106 x 47 mm |
||
