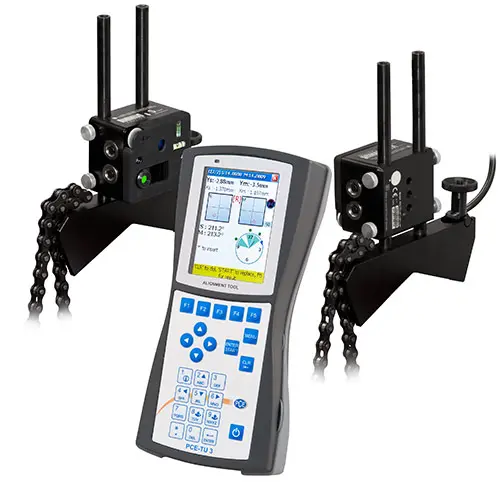

Appareil d'alignement laser PCE-TU 3

Référence: PCE-TU 3
GTIN (EAN):
5.546,90 €
6.656,28 €
Prix HT / Frais d'envoi non compris (8,95 € + TVA)
PCE-TU 3
Délai de livraison: 1-2 jours ouvrés

Description

Pour l'alignement optique d'axes / Mesure avec deux sondes laser  / Mesure de sièges défectueux / Fonction de rapport en PDF / Interface Bluetooth et USB

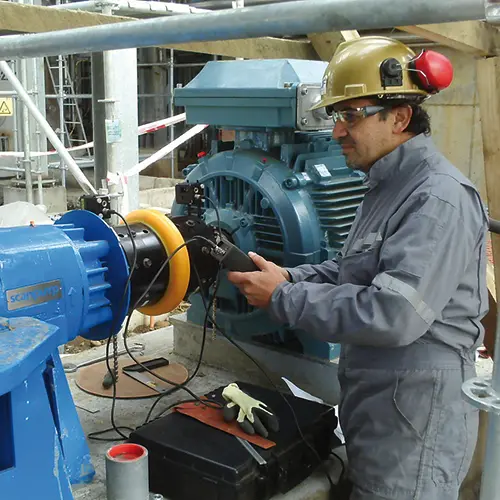

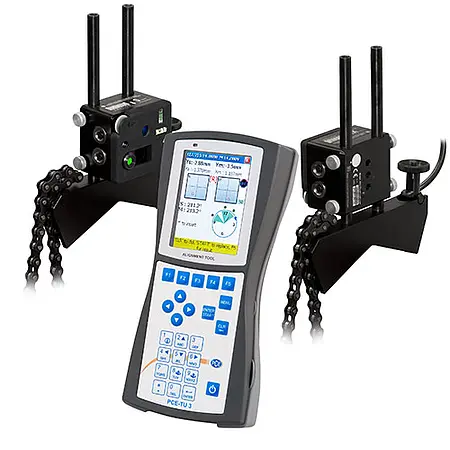

L'appareil d'alignement laser a été conçu pour l'alignement des axes dans les installations et machines. Cet appareil a pour objectif de vérifier les axes des machines et des installations et de les optimiser. A travers de l'appareil d'alignement laser la position relative entre deux machines accouplées, comme par exemple entre un moteur et une pompe, peut s'alterner jusqu'au point que la ligne de l'axe soit lignée dans une opération commune. Le processus de mesure est basé sur deux sondes laser qui mesurent le déplacement vertical et horizontal et la déviation angulaire.

D'autres paramètres, tels que l'expansion thermale et la tolérance peuvent être inclus dans le processus de l'appareil d'alignement laser. Les disques d'espacement peuvent aussi se simuler. D'autres fonctions comprennent la mesure du pied à inclinaison ou de la planéité de la surface. Après la mesure de ces paramètres, les données de mesure sont indiquées sur le grand écran de l'appareil d'alignement laser avant de les garder dans la carte de mémoire de 2 GB. Ces données peuvent être facilement envoyées à travers de l'USB ou du Bluetooth à un ordinateur, où, plus tard, elles pourront être traitées et classées. Un logiciel d'analyse compatible est inclus dans l'envoi. La fonction PDF permet de générer un rapport avec toutes les informations nécessaires.

Caractéristiques

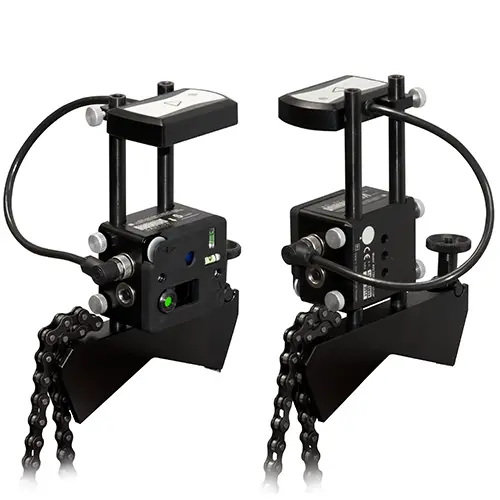

- Deux sondes laser
- Capteur à équerrage intégré

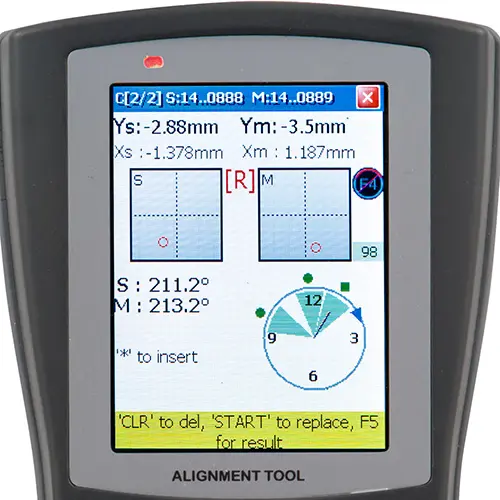

- Mesure du décalage verticale/horizontale et de l'angle d'inclinaison
- Mesure du pied à inclinaison
- Mesure de la planéité de la surface
- Plages de tolérance réglables
- Simulation du disque d'espacement

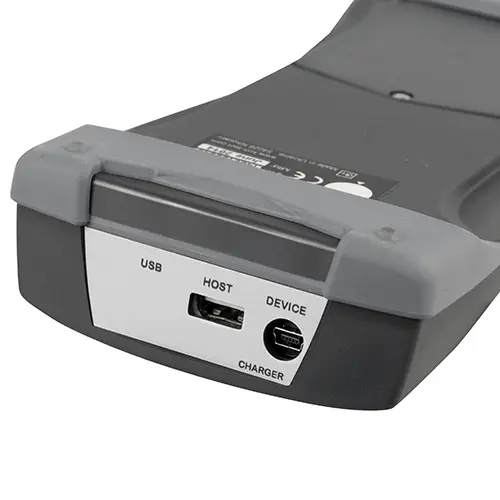

- Interface USB et Bluetooth
- Mémoire interne de 2 GB

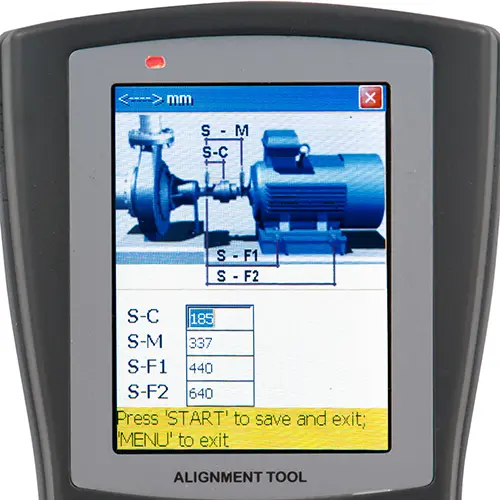

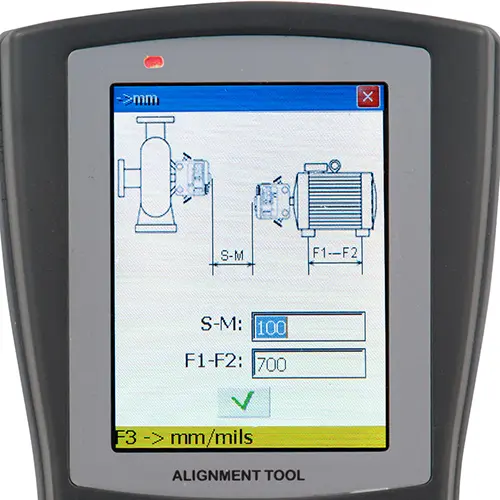

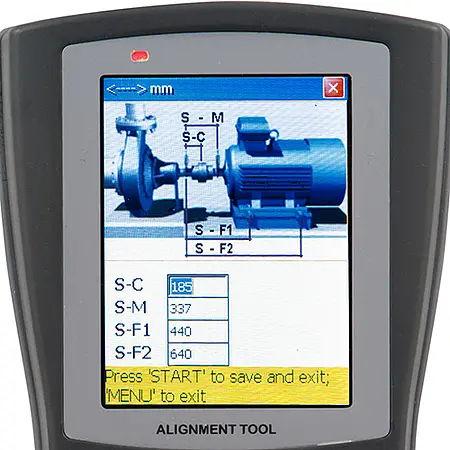

- Grand écran graphique
- Protection IP 65

Spécifications

Type de capteur

Photo diodes 10 x 10 mm

Type de laser

Visible, réseau 635 ... 670 nm, < 1 mW

Distance max.

10 m entre capteurs

Précision

±1 % + 0.01

Résolution

0,001 mm

Résolution de l'écran

0,01 ou 0,001 mm

Mesure d'équerrage

Résolution 0.1°

Interfaces

USB, Bluetooth

Mémoire

2 GB

Fonctions

- Alignement horizontale dans toutes les positions de 60 à 360 º
- Alignement verticale
- Mode Auto Sweep
- Tolérances réglables
- Mesure du pied à inclinaison
- Dilatation thermique
- Simulation du disque d'espacement
- Rapport pdf

Température opérationnelle

-10 ... +55 °C

Alimentation

Batteries NiMH (rechargeables)

Carcasse

Protection en silicone

Type de protection

IP 65

Poids

7.5 kg

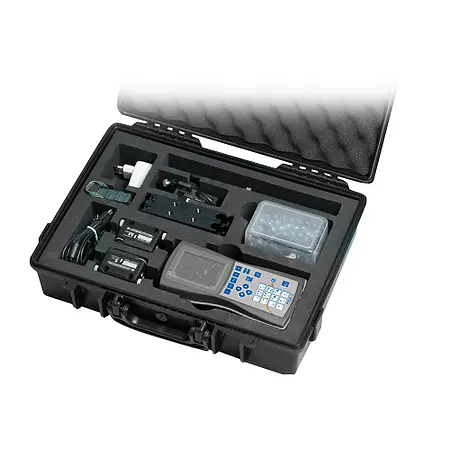

Contenu de livraison

1 x Appareil d'alignement laser PCE-TU 3
2 x Sondes de mesure
2 x Jeux de montage pour les sondes de mesure
1 x Mètre ruban
1 x Chargeur
1 x Câble de connexion
1 x Logiciel
1 x Câble USB

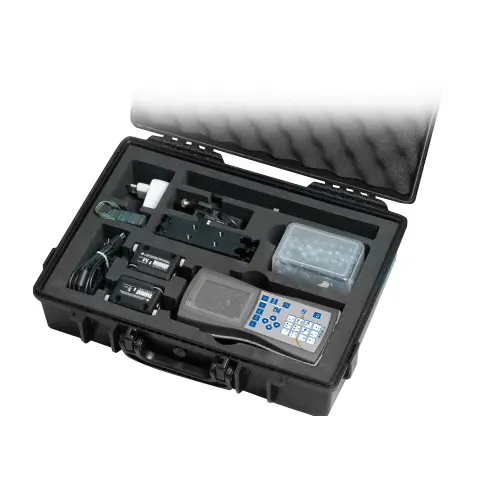

1 x Mallette de transport
1 x Notice d'emploi
