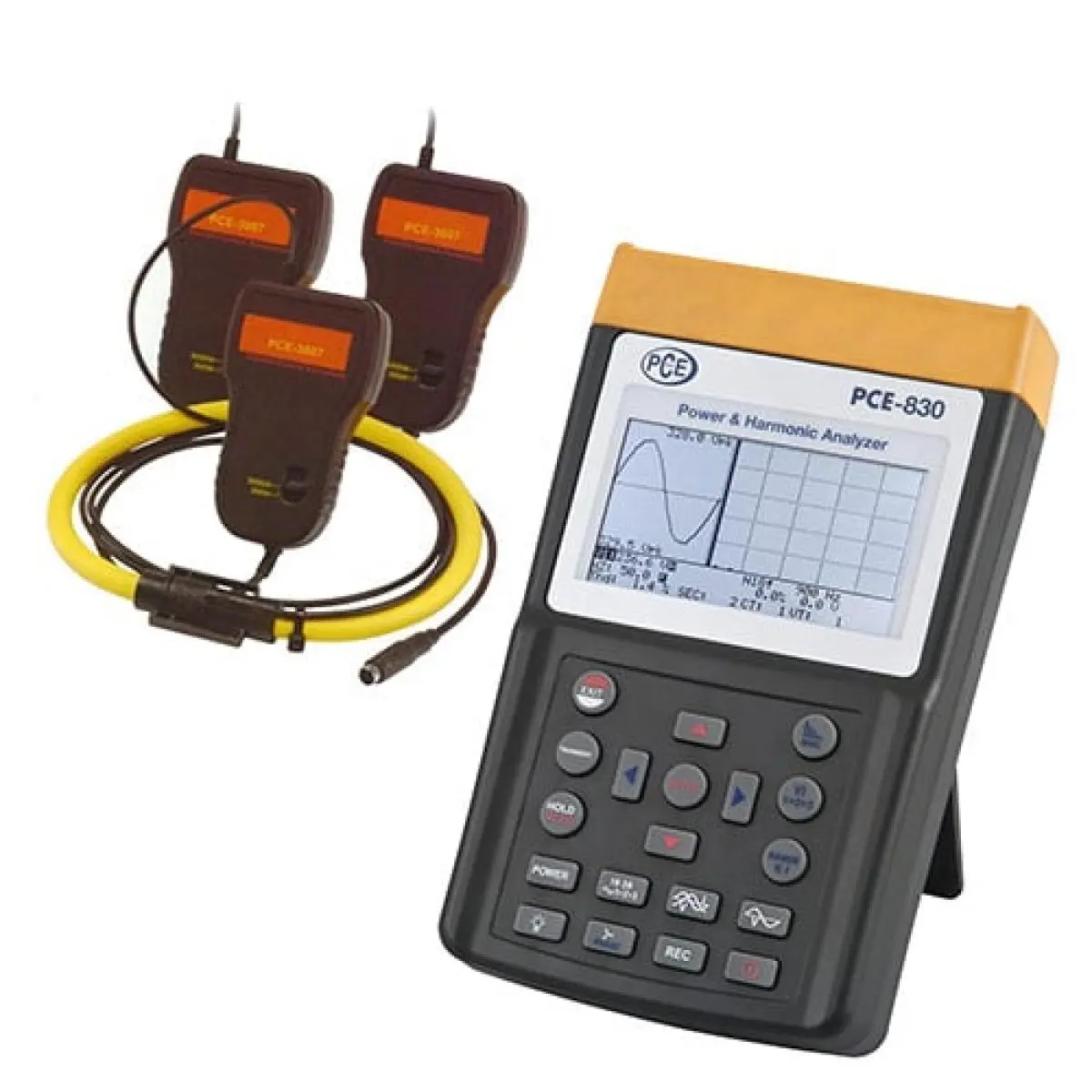

Wattmètre PCE-830-3

Référence: PCE-830-3

GTIN (EAN): 4250348700421

Accessoires

Certificat d'étalonnage ISO

594,90 €

Set de 3 pinces de courant PCE-6801

649,90 €

Set de 3 pinces de courant PCE-6802

661,90 €

Set de 3 pinces de courant PCE 3007

695,90 €

Description

Wattmètre et d'harmoniques / Avec 3 pinces de courant de 3000 A / wattmètre active, réactive et apparente / Mémoire de 512 kB / Enregistrement de données / Logiciel

Le wattmètre permet d’effectuer des mesures, d’une à trois phases, des paramètres électriques dans des réseaux de courant alternatif. En plus des paramètres habituels comme la tension, le courant, la fréquence, la puissance et l’énergie, ce wattmetre est capable de mesurer des harmoniques, interharmoniques et asymétries selon les spécifications de la norme EN 50160. Le wattmètre peut détecter des défauts de réseau comme interruptions, intrusions, surtensions temporales ou transitoires (à partir d’un intervalle de 16 µs) et mesurer les valeurs correspondantes.

L’écran LCD du wattmètre avec rétroéclairage est capable de montrer jusqu’à 35 paramètres au même temps. Vous pouvez connecter jusqu’à 3 pinces de courant d’une façon simultanée. Dans le mode enregistreur de données, il peut stocker jusqu’à 17 470 mesures (3 phases / 4 conducteurs) et dans des situations plus simples, jusqu’à 52 400 mesures (1 phase / 2 conducteurs), reparties en 85 registres. Tout cela permet au wattmètre d’être employé de façon optimum pour l’analyse de longue durée. Les valeurs de mesure obtenues peuvent être transférées au PC et être traitées avec le logiciel d’analyse correspondant.

Tous les accessoires nécessaires pour effectuer les mesures et analyses sont inclus dans le contenu de livraison (logiciel et câble de données inclus). Bien que le wattmètre soit livré calibré d’usine, il peut être calibré optionnellement en laboratoire et certifié selon la règlementation ISO.

Caractéristiques

- Mesure de courant jusqu’à 3000 A
- Mesure de puissance apparente et réactive (KVA, KVAR) jusqu’à 9999 kW
- Mesure d’énergie et de travail (Wh, KWh, KVARh, PFh)
- Indication à l’écran jusqu’à 50º forme d’onde harmonique
- Analyse des distorsions absolues (%THD-F)
- DIP, SWELL et OUTAGE sont inclus dans les éventements transitoires
- Déséquilibre phase tension ou courant (VUR, IUR)
- Calcule du retour sur le neutre (In)
- Grand écran LCD qui montre jusqu’à 35 paramètres simultanément
- Enregistrement de données avec mémoire de 512 kB

Spécifications

Paramètre	Plage	Résolution	Précision
Tension AC
Phase à neutre	20 … 500 V	0,1 V	±0,5 % + 5 chiffres
Phase à phase	20 … 600 V	0,1 V	±0,5 % + 5 chiffres

Courant AC
Pince de courant 100 A Ce set de pinces en option (voir accessoires)	0,04 … 1 A AC 0,4 … 10 A AC 4 … 100 A AC	0,1 mA / 1 mA 0,001 A / 0,01 A 0,01 A / 0,1 A	±0,5 % ±0,05 A ±0,5 % ±0,05 A ±1,0,% ±0,05 A
Pince de courant 1000 A Ce set de pinces en option (voir accessoires)	10 A AC 5 … 100 A AC 50 … 1000 A AC	0,001 A / 0,01 A 0,01 A / 0,1 A 0,1 A / 1 A	-.- ±0,5 % ±0,5 A ±1,0,% ±5 A
Boucle de Rogowski 3000 A	10 ... 300 A AC 300 ... 3000 A AC	0,01 A / 0,1 A 0,01 A / 0,1 A	±1,0 % F.S. ±1,0 % F.S.

Puissance active, réactive et apparente
Puissance jusqu’à 9999 kW	5 ... 999,9 W 1 ... 9,999 kW 10 ... 99,99 kW 100 ... 999,9 kW 1000 ... 9999 kW	0,1 W 0,001 kW 0,01 kW 0,1 kW 1 kW	±1 % ±0,8 W ±1 % ±8 W ±1 % ±80 W ±1 % ±0,8 kW ±1 % ±8 kW

Harmoniques de tension AC en %
Ordre	1 ... 20 21 ... 49 50 ... 99	0,1 % 0,1 % 0,1 %	±2 % ±4 % de la valeur ±2 % ±6 % de la valeur ±2 %

Harmoniques de tension AC en magnitude
Ordre	1 ... 20 21 ... 49 50 ... 99	0,1 V 0,1 V 0,1 V	±2 % ±0,5 V ±4 % de la valeur ±0,5 V ±6 % de la valeur ±0,5 V

Harmoniques de courant AC en %
Ordre	1 ... 10 11 ... 20 21 ... 50 (plage A) 21 ... 50 (plage mA) 51 ... 99	0,1 % 0,1 % 0,1 % 0,1 % 0,1 %	±0,2 % de la valeur ±1 % ±2 % de la valeur ±1 % ±5 % de la valeur ±1 % ±10 % de la valeur ±1 % ±35 % de la valeur ±1 %

Harmoniques de courant AC en magnitude
Ordre	1 ... 10 11 ... 20 21 ... 50 (plage A) 21 ... 50 (plage mA) 51 ... 99	0,1 mA / 0,1 A 0,1 mA / 0,1 A 0,1 mA / 0,1 A 0,1 mA / 0,1 A 0,1 mA / 0,1 A	±0,2 % de la valeur ±7 chiffres ±2 % de la valeur ±7 chiffres ±5 % de la valeur ±7 chiffres ±10 % de la valeur ±7 chiffres ±35 % de la valeur ±7 chiffres

Distorsion total des harmoniques	0 ... 20 % 20 ... 100 % 100 ... 999 %	0,1 % 0,1 % 0,1 %	±1 % ±3 % de la valeur ±5 % ±10 % de la valeur ±10 %

Facteur de puissance	0 ... 1	0,01	±0,04 %

Angle de phase	-180° ... +180°	0,1°	±1,0°

Valeur Peakde AC V (valeur Peak > 20 V) ou AC A (valeur Peak > 10 % F.S.), VT = 1	50 Hz 60 Hz	19 μs (intervalle) 16 μs (intervalle)	±5 % ±30 chiffres ±5 % ±30 chiffres
Facteur crêtede AC V (valeur Peak > 20 V) ou AC A (valeur Peak > 10 % F.S.), VT = 1	1 ... 99,99	0,01	±5 % ±30 chiffres
Fréquence(Mode AUTO)	45 ... 65 Hz	0,1 Hz	±0,1 Hz

Autres spécifications
Mémoire	512 kB (max. 52 420 valeurs effectuant une mesure 1P2W ou 17 474 valeurs effectuant une mesure 3P4W, 3P3W)
Fréquence d’enregistrement	2 ... 3000 secondes
Écran	LCD avec rétroéclairage
Actualisation valeurs sur l’écran	1 par seconde
Indication dépassement de seuil	OL
Interface	USB (isolé optiquement)
Alimentation	8 x piles de 1,5 V type AA ou adaptateur secteur
Adaptateur secteur	Input Output	230 V AC / 50 Hz 12 V DC / 300 mA
Indication de batterie faible	Oui
Conditions opérationnelles	-10 ... +50 °C / < 85 % H.r.
Conditions de stockage	-20 ... +60 °C / < 75 % H.r.
Dimensions	257 x 155 x 57 mm
Poids	1160 g (piles incluses)
Sécurité	CAT III / 600 V
Norme	IEC 61010

Remarque | Toutes les spécifications électriques : +23 °C ±5 °C

Contenu de livraison

1 x Wattmètre
1 x Kit PCE-830-3 : avec 3 boucles de Rogowski de 3000 A
4 x Pinces crocodiles
4 x Pointes de touche avec câble de 3 m
8 x Piles de 1,5 V type AA
1 x Adaptateur secteur
1 x Câble USB
1 x Logiciel
1 x Sacoche de transport
1 x Manuel d’utilisation
