Le multimètre PCE-LCT 15 est un analyseur LAN combiné qui détecte les erreurs de configuration dans un réseau et qui peut être utilisé comme multimètre. Vous pouvez ainsi vérifier avec ce multimetre, la périphérie d'un réseau rapidement et simplement.
Paramètre:
Le multimètre d'isolation PCE-ITM 20 réunit dans un seul appareil, un multimètre aux vastes fonctions et un appareil de mesure de l'isolation. En plus de mesurer les paramètres de base comme la tension, le courant y la résistance, le multimetre d'isolation est conçu pour mesurer la fréquence et la capacité.
Le multimètre est un appareil de mesure multifonction. En plus de mesurer les paramètres standards de tension et de courant, le multimetre dispose d'une analyse du réseau. Grâce à ce multimètre, vous pouvez vérifier, par exemple, les connexions LAN et leur fonctionnalité, ou encore les connexions téléphoniques.
Fonctions de mesure
Ce multimètre a été développé pour la détection indirecte de courants AC/DC avec une haute résolution. Le multimetre possède une lanterne pour illuminer le point de mesure et la fonction de vérification de la tension sans contact.
Ce multimètre de paillasse est un appareil pour poste de travail stationnaire. En plus de mesurer le courant, la tension et la résistance, vous pouvez mesurer simultanément la température avec deux thermoéléments et déterminer aussi la conductivité. Ce multimetre de paillasse permet d'effectuer différents types de mesure.
Paramètres:
Le multimètre mesure sur une plage entre 0 et 1000 A AC/DC. La mesure du courant s'effectue de manière inductive au moyen du multimètre. Avec ce multimetre, vous pouvez mesurer des courants dans des lignes d'un diamètre allant jusqu'à 32 mm.
Le multimètre flexible PCE-CM 40 est idéale pour des mesures de courant jusqu'à 3000 A AC. En plus de mesurer le courant TRMS, vous pouvez aussi utiliser le multimetre flexible pour mesurer des courants de démarrage (Inrush). La mesure se fait à travers la bobine de Rogowski.
Avec le multimètre PCE-DC 41 il est possible de calculer des résistances jusqu'à 1000 Ω, des courants jusqu'à 600 A et des tensions allant jusqu'à 600 V. Vous pouvez mesurer avec les câbles d’essai ou sans contact grâce au mécanisme à pinces. Les valeurs s’affichent sur l’écran à 4 chiffres du multimetre. Grâce à la fonction Peak ou Data-Hod, vous pouvez bloquer les résultats sur l’écran.
Ce multimètre a été développé pour la détection indirecte de courants AC/DC avec une haute résolution. Le multimetre possède une lanterne pour illuminer le point de mesure et la fonction de vérification de la tension sans contact.
Le multimètre flexible PCE-CM 40-ICA est idéale pour des mesures de courant jusqu'à 3000 A AC. En plus de mesurer le courant TRMS, vous pouvez aussi utiliser le multimetre flexible pour mesurer des courants de démarrage (Inrush). La mesure se fait à travers la bobine de Rogowski.
Comme pour tous les instruments de mesure, il est nécessaire de réfléchir d'abord sur l'utilisation que vous ferez du multimètre. L'utiliserez-vous quotidiennement dans des environnements industriels complexes ou pour des travaux manuels ou d'artisanat? L'utiliserez-vous à des fins éducatives? Ou l'utiliserez-vous dans la pratique d'un loisir?
Une fois élucidées ces questions fondamentales, vous pouvez maintenant aborder directement le choix du multimètre lui-même en consultant notre gamme de produits, et voir de quelle façon le multimètre doit afficher les valeurs mesurées.
¿Multimètre analogique ou numérique?
- Multimètre analogique
Le multimètre analogique s'utilise à peine dans des applications quotidiennes. Lire l'échelle correcte, choisir la plage de mesure correcte n'est pas aussi facile qu'avec un multimètre numérique. Cependant, le multimètre analogique a encore sa raison d'être. Nous recommandons l'utilisation d'un multimètre analogique pour la formation ou pour des présentations. Ce type de multimètre a l'avantage d'afficher et de voir la façon dont la valeur mesurée bouge dans la plage de mesure. Il offre à l'utilisateur une meilleure sensation par rapport à la variable mesurée. C'est pour cette raison que nous vous recommandons un multimètre analogique à des fins de capacitation et de démonstration.
- Multimètre numérique
Un multimètre numérique comparé à un multimètre analogique a l'avantage de pouvoir ajouter beaucoup plus de caractéristiques et de fonctions à l'appareil. C'est pourquoi, ce type de multimètre peut aussi mesurer d'autres variables physiques, comme la température. D'autre part, le multimètre numérique peut avoir une mémoire et une interface. Dans un multimètre numérique, les valeurs mesurées s'affichent sur un écran LC ou OLED. Ici, l'indication des chiffres est une mesure de la résolution du multimètre numérique. Qu'est-ce qu'un chiffre? Chiffre vient de l'anglais et signifie simplement nombre ou position. Ainsi, lors du choix d'un multimètre, plus celui-ci a de chiffres, plus les valeurs mesurées peuvent être élevées. Dans ce contexte, il est souvent dit qu'un multimètre a un écran de 3 ½ chiffres ou un écran de 4 ½ chiffres. Cela signifie exactement ceci : le Multimètre a 3 chiffres complets disponibles pour afficher une valeur mesurée. Ainsi, le multimètre peut afficher une valeur maximale de 999. Il y a aussi un demi-chiffre sur l'écran. Il s'agit toujours du premier nombre sur l'écran, qui est souvent un "1" ou un signe négatif. On peut en conclure qu'un multimètre avec un écran de 3 ½ chiffres peut afficher un maximum de 1999 ou -999. Pour de plus amples explications, nous vous présentons le graphique suivant.
En plus de l'affichage numérique des valeurs mesurées, le multimètre numérique possède sur l'écran un graphique à barres. Ce graphique numérique à barres est similaire à une échelle dans un multimètre analogique. Le graphique permet à l'utilisateur d'estimer la valeur mesurée sur la plage de mesure du multimètre.
En plus des fonctions de mesure habituelles, telles que le voltage et le courant, la résistance, la capacité, etc., de nombreux multimètres possèdent un test de diode et un test de semi-conducteurs, une détection de tension sans contact, la mesure de la température, etc. Cela fait du multimètre un appareil universel pour l'industrie et l'artisanat.
Dans le multimètre, on trouve souvent une spécification RMS ou TRMS (ou RMS vraie), ce qui signifie que dans un CA non sinusoïdal, le signal se mesure correctement et s'affiche sur l'écran du multimètre. Il faut tenir compte ici du fait que le multimètre fonctionne dans différents spectres de fréquence. Les bandes passantes communes pour les mesures TRMS de courant et de voltage sont 10 kHz ou 100 kHz.
Le multimètre standard a une plage de mesure de courant de 10 A. Pour mesurer des courants de CC ou CA plus élevés, vous devez utiliser une pince de courant externe pour multimètre. Ces transformateurs de courant peuvent mesurer jusqu'à plusieurs milliers d'ampères indirectement. Comme signal de sortie, ces transformateurs fournissent un signal de voltage, et cela peut être mV por A. Cela peut maintenant être relativement facile de déterminer, au moyen de la fonction de mesure du courant, le courant qui passe dans le conducteur.

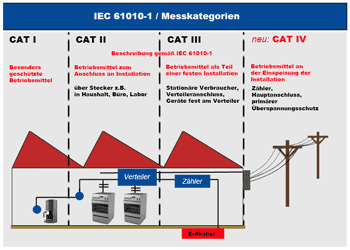

La sécurité du multimètre ne doit pas être oubliée. Pour cela, le multimètre se divise en catégories de sécurité. Le graphique de gauche fournit des informations sur les catégories de sécurité et la portée de l'application.
Il existe deux groupes: Le multimètre digital et le multimètre analogique. Dans cet article, nous parlerons plus en détail du multimètre digital. Pour plus d'information sur le multimètre analogique, merci de voir l'article: Multimètre analogique.
Le multimètre est un mesureur qui inclut différents types et plages de mesure dans un seul instrument. Le multimètre s'utilise beaucoup comme mesureur de tension et de courant. En plus de ces deux mesures basiques en alternatif et en continu, il peut mesurer aussi avec précision des résistances, des condensateurs, des diodes et des bobines.
Multimètre digital
L'avantage du multimètre digital est sa construction simple comme la production en masse des parties électroniques, ce qui permet de l'obtenir à un prix économique. Grâce au développement d'écrans LCD modernes, il a été possible d'améliorer l'utilisation du multimètre. Selon la magnitude et la plage sélectionnée, la valeur est indiquée sur l'écran en chiffre et en diagramme en bâtons. Vous disposez aussi de fusibles qui protègent l'appareil de surtension et de polarité inverse. Les coups ne sont pas un problème car il ne dispose pas de parties mobiles. Certains modèles sélectionnent de façon automatique la plage de tension. Le multimètre digital est alimenté par des piles, une source d'alimentation ou une cellule solaire.
Le multimètre digital convertit le signal en utilisant un transducteur analogique et digital, en indiquant la valeur comme valeur numérique. Les plages de mesure sont normalement de 200 mV à 1000 V et de 20 µA à 20 A. Dans la mesure de tension, elles ont normalement une impédance interne de 1 à 20 MO; la valeur normale est de 10 MO. Selon la plage de mesure, l'erreur relative est normalement inférieure à 1%. Un multimètre de haute qualité dispose d'une précision de 0,2 % dans la mesure de tension en continu. La résistance se mesure sur une source de courant constant à partir de la tension.
Certains appareils permettent de mesurer en plus la fréquence, la capacité, l'inductance, et disposent de propriétés pour diodes et transistors. Grâce à leur équipement d'autres capteurs, vous pouvez aussi mesurer la pression sonore, l'intensité de la lumière, l'humidité et la température de l'air. Vous pouvez élargir le champ d'utilisation du multimètre avec des capteurs externes qui, par exemple, disposent de sorties de tension. En plus de la mesure d'humidité, de température, de pression sonore ou d'intensité de la lumière, vous pouvez mesurer des révolutions, la pression, la vitesse du vent et de courant (avec une pince).
Multimètre analogique
Le multimètre analogique utilise une aiguille pour indiquer la valeur de mesure dans des plages différentes et des échelles différentes. Les valeurs sont indiquées avec des marques, ce qui permet de calculer les valeurs intermédiaires. La précision de ces appareils peut atteindre moins d'un pour cent dans les modèles de haute gamme.
L'aiguille fait marcher la bobine. Les plages de mesure sont normalement pour la mesure de tension continue entre 100 mV et 1000 V, et pour des courants continus de 100 µA à 10 A. Certains modèles de haute gamme permettent d'indiquer des plages encore plus petites. Dans la mesure de tension, le multimètre analogique dispose normalement d'une impédance interne assez inférieure que le multimètre digital. Ceci peut causer des différences dans la mesure de sources de tension de haute résistance. L'utilisation d'amplificateurs intégrés permet de réduire l'influence de l'impédance interne dans la mesure de tension et de courant. C'est pour cela que le multimètre analogique doit atteindre une impédance interne élevée dans la mesure de tension, pour mesurer de la même manière avec le multimètre digital.
Dans la mesure de résistance, le courant qui peut passer à travers une pile intégrée est mesuré. La mesure sert seulement à avoir une idée approximative, car la relation n'est pas du tout linéaire. Les appareils de haute gamme permettent d'utiliser une électronique amplificatrice pour la mesure de résistance.
Multimètre: Différents types
Le mesureur est disponible de différents types et de différentes formes. Le multimètre manuel a normalement un design classique avec un écran sur la partie supérieure, le bouton commutateur sur la partie centrale et les connexions sur la partie inférieure. Ce type de multimètre est surtout utilisé par le personnel de maintenance comme mesureur universel.
Le multimètre de table ou de laboratoire est utilisé sur des postes de travail de manière fixe. Ce type de multimètre dispose normalement d'un plus grand écran et est alimenté avec 230 V AC. Le multimètre type stylo est utilisé surtout par les techniciens dans des ateliers pour réaliser de petites mesures. D'autres catégories sont les pinces ampèremétriques avec fonction de multimètre, ou des oscilloscopes avec fonction de multimètre. La sélection de plage est normalement réglée de façon automatique sur la plupart des appareils, bien que vous puissiez le faire manuellement.
