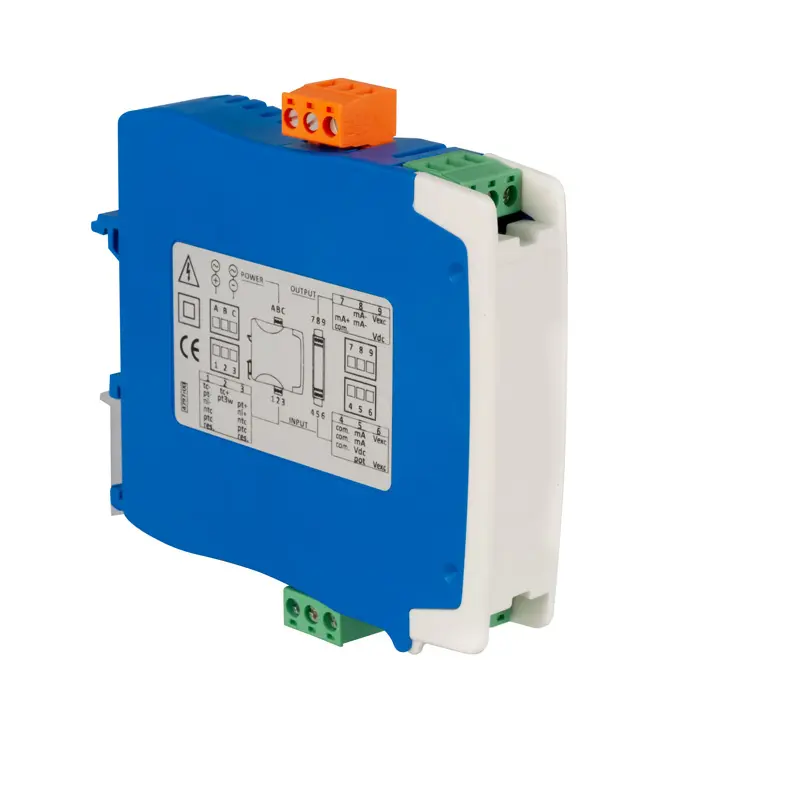

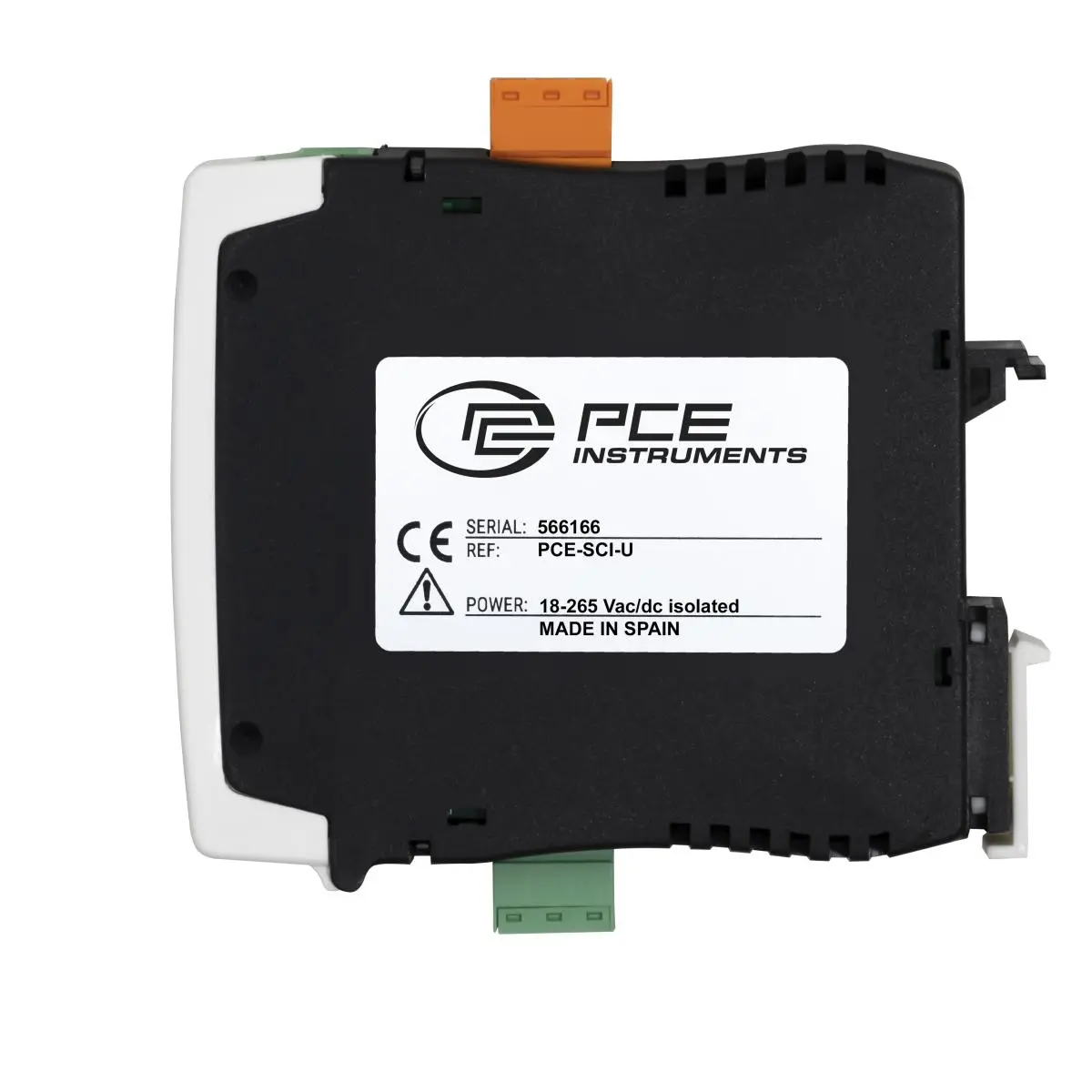

Convertisseur de courant PCE-SCI-U

Référence: PCE-SCI-U
GTIN (EAN): 4250348722256
167,90 €
201,48 €
Prix HT / Frais d'envoi non compris (8,95 € + TVA)
:
4250348722256
PCE-SCI-U
Délai de livraison: 1-2 jours ouvrés

Description

Convertisseur de courant avec plus de 100 combinaisons possibles / Signaux d'entrée analogiques (0 ... 10 V, 4 ... 20 mA, Pt100, thermocouple) convertis en signaux analogiques normalisés, avec séparation galvanique

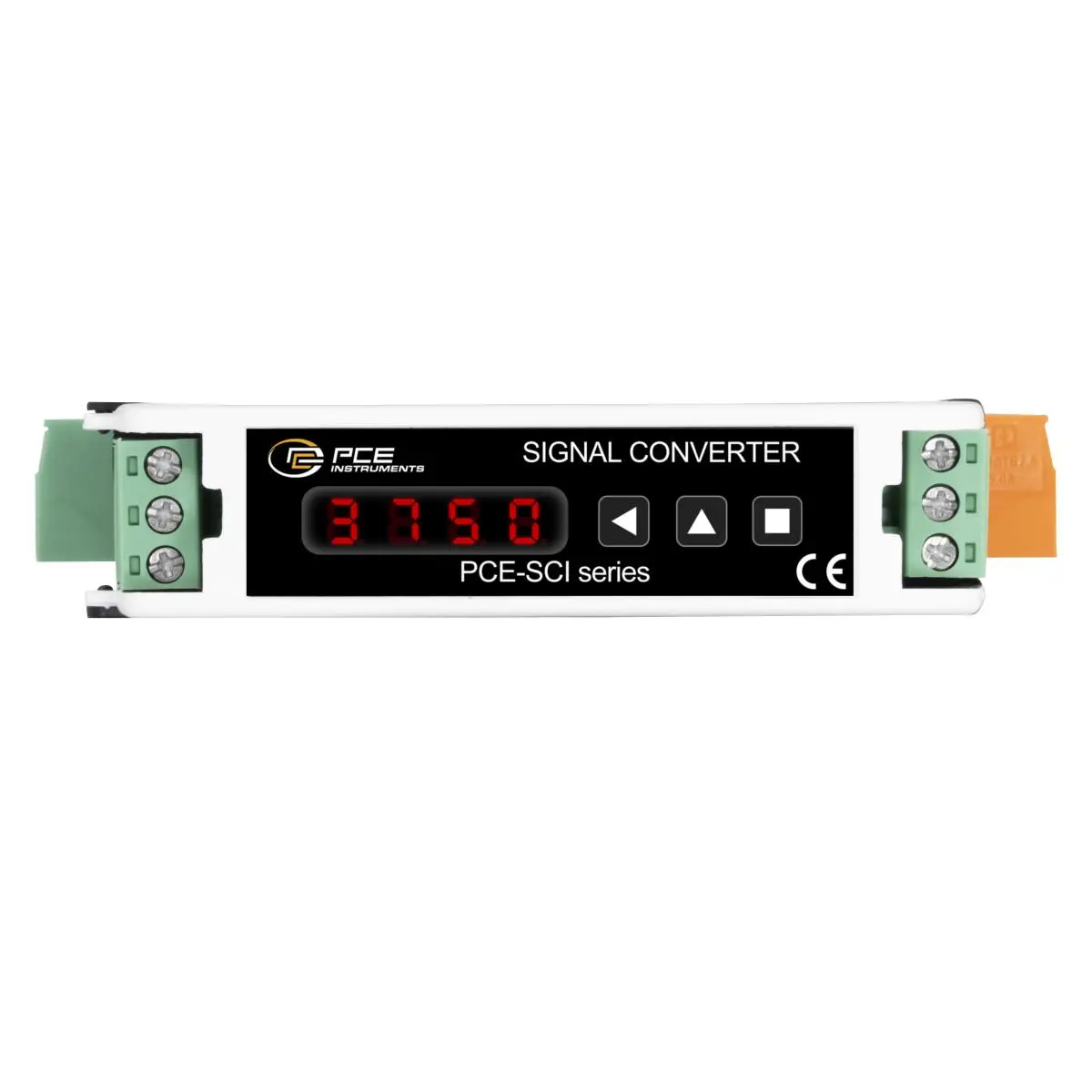

Le convertisseur de courant universel convertit un signal d'entrée analogique en un signal de sortie analogique. Les signaux d'entrée et de sorties du convertisseur de courant ont une séparation galvanique. Les réglages de la plage d'entrée et de sortie du convertisseur de courant se font au moyen de deux touches. Le type de réglage s'affiche sur un écran LED interne.

Ce convertisseur de courant est un appareil universel grâce aux plus de 100 combinaisons différentes d'entrée et de sortie, ainsi qu'à la mise à l'échelle libre dans les plages établies. Cela permet de faire de grandes économies puisqu'il n'est pas nécessaire d'avoir plusieurs appareils onéreux. Sachant que les plages d'entrée et de sortie peuvent être établies de manière identique, le PCE-SCI-U peut aussi être utilisé pour le découplage galvanique. Le convertisseur universel se glisse simplement dans un rail. Le convertisseur de courant fonctionne avec une tension comprise entre 18 et 265 V AC/DC.

Caractéristiques

- Présélection de 100 combinaisons
- Réglage libre
- Prêt à fonctionner en moins de 5 minutes
- Convertit le signal d'entrée analogique
- Séparation galvanique
- Alimentation: 18 ... 265 V AC/DC

Spécifications

Entrée

Plage de mesure

Précision

Surcharge

Courant

4 ... 20 mA

< 0,3 % F.S.

Max. 25 mA


Tension

0 ... 10 V

< 0,3 % F.S.

Max. 25 V DC


Potentiomètre 0 ... 100 %

0 ... 500 Ω
0 ... 20 kΩ

< 1 % F.S.




Résistance

0 ... 2,5 kΩ
0 ... 5 kΩ
0 ... 10 kΩ
0 ... 25kΩ
0 ... 50 kΩ
0 ... 100kΩ

< 1 % F.S.




NTC (R25=10K; β=3500)
NTC (44006)

-60 ... 90 °C
-60 ... 90 °C
0 ... 90 °C

<1 % F.S.




Thermocouple J

0 ... 150 °C
0 ... 300 °C
0 ... 450 °C
0 ... 600 °C
0 ... 800 °C
0 ... 1000 °C
0 ... 1200 °C

<0,5% F.S.




Thermocouple K

0 ... 150 °C
0 ... 300 °C
0 ... 450 °C
0 ... 600 °C
0 ... 800 °C
0 ... 1000 °C
0 ... 1350 °C

<0,5 % F.S.




Thermocouple N

0 ... 150 °C
0 ... 300 °C
0 ... 450 °C
0 ... 600 °C
0 ... 800 °C
0 ... 1000 °C
0 ... 1300 °C

<1 % F.S.




Thermocouple E

0 ... 150 °C
0 ... 300 °C
0 ... 450 °C
0 ... 600 °C
0 ... 900 °C

<0,5 % F.S.




Thermocouple T

0 ... 100 °C
0 ... 200 °C
0 ... 300 °C
0 ... 400 °C

<1 % F.S.




Thermocouple R

0 ... 900 °C
0 ... 1200 °C
0 ... 1500 °C
0 ... 1750 °C

<2 % F.S.




Thermocouple S

0 ... 900 °C
0 ... 1200 °C
0 ... 1500 °C
0 ... 1750 °C

<2 % F.S.




Pt100 (2 et 3 fils)

-200 ... 200 °C
-100 ... 100 °C
-50 ... 50 °C

<0,5 % F.S.



0 ... 100 °C
0 ... 200 °C
0 ... 300 °C
0 ... 400 °C
0 ... 500 °C
0 ... 600 °C
0 ... 700 °C

<0,3 % F.S.




Pt500

-150 ... 150 °C
0 ... 300 °C
0 ... 630 °C

<1 % F.S.




Pt1000

-150 ... 150 °C
0 ... 300 °C
0 ... 630 °C

<1 % F.S.




Ni100

-60 ... 180 °C

<1% F.S.




Ni1000

-60 ... 180 °C

<1% F.S.




Stabilité thermique

150 ppm / °C

Temps de réponse

300 ms (0 ... 99 % F.S.)

Sortie

Active: 4 ... 20 mA; Charge max. 400 Ω
Passive: 4 ... 20 mA; max. 30 V dans terminaux
0 ... 10 V; Charge min. 1 kΩ

Configuration clavier

2 boutons

Configuration écran

2 chiffres à 7 segments, hauteur: 5 mm, rouge

Alimentation

18 ... 265 V AC/DC / 45 ... 65 Hz

Consommation

< 1,0 W

Câblage de l'alimentation

1 ... 2,5 mm²

Catégorie de surtension

2

Isolation

2300 Veff (60 secondes)

Protection IP

IP30

Montage

Rail DIN standard (35 x 7,5 mm)

Température de fonctionnement

0 ... +50 °C /  sans condensation

Température de conservation

-20 ... +70 °C / sans condensation

Temps de mise à température

Environ 15 minutes

Dimensions

106 x 108 x 22,5 mm

Poids

<150 g

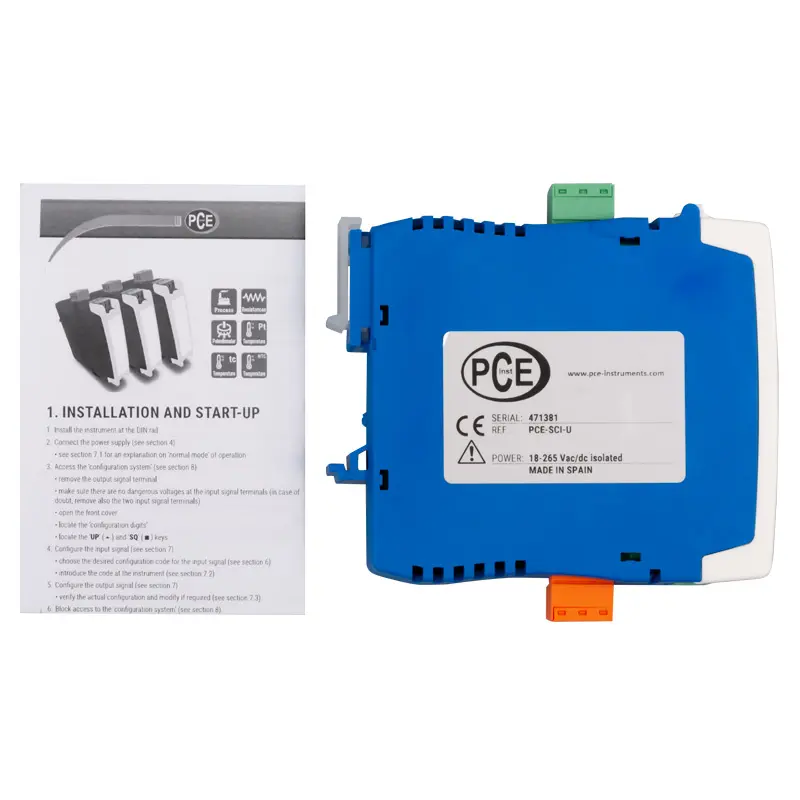

Contenu de livraison

1 x Convertisseur de courant
1 x Manuel d'utilisation
