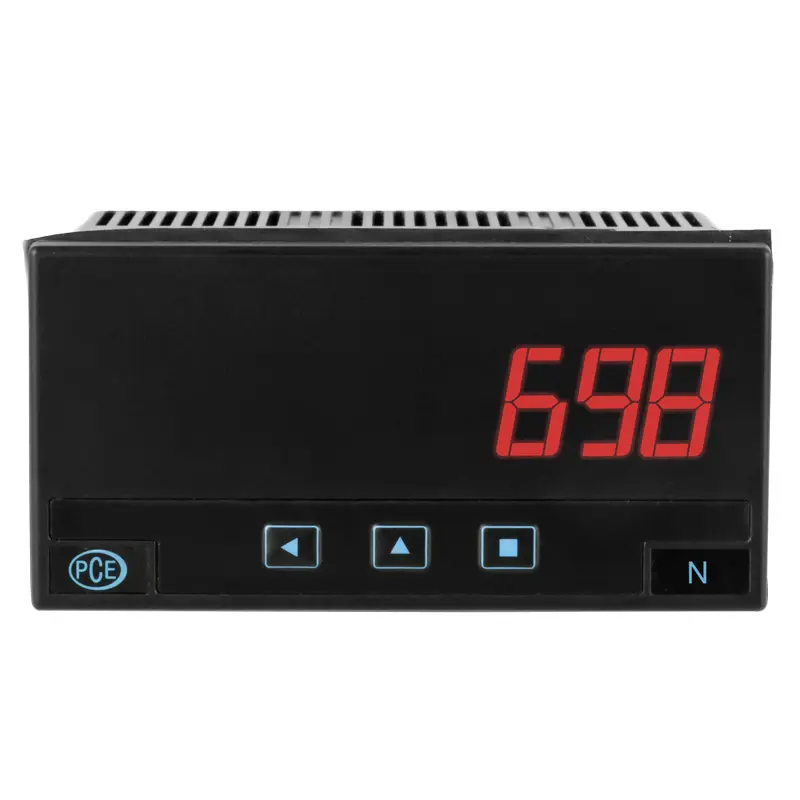

Indicateur de courant PCE-DPD-U

Référence: PCE-DPD-U
GTIN (EAN):
179,90 €
215,88 €
Prix HT / Frais d'envoi non compris (8,95 € + TVA)
PCE-DPD-U
Délai de livraison: 1-2 jours ouvrés

Accessoires

Module sortie analogique
Module sortie analogique pour le PDE-DPD-U
75,90 €
Module Modbus RTU
Module Modbus RTU pour PCE-DPD-U
68,90 €
Module de sortie relais
Module de sortie relais pour le PCE-DPD-U
41,90 €
Module de sortie relais
Module de sortie relais pour le PCE-DPD-U
41,90 €

Description

Indicateur de courant fonctionnant comme voltmètre, ampèremètre, traitement de signaux, température, résistances, potentiomètres et fréquences / Design modulaire / Écran LED à 4 chiffres / Alimentation universelle 110 ou 230 V AC ou 24 V DC
L'indicateur de courant peut être configuré comme voltmètre, ampèremètre, traitement de signaux (mA) avec et sans tension d'excitation, température, résistances, potentiomètres et fréquences. L'indicateur de courant pour panneau mesure 96 x 48mm et affiche les valeurs sur un écran LED à 4 chiffres. La plage de mesure est comprise entre 9999 et -1999 avec point décimal sélectionnable. L'indicateur de courant dispose d'accès rapides au setpoint des alarmes, contact externe pour fonctions spéciales, mode Eco de consommation réduite, 5 niveaux de luminosité.

La tension de l'alimentation de l'indicateur de courant pour panneau multi signal est comprise entre 18 et 265 V AC/DC. En option, l'indicateur de courant peut disposer de sortie relais, sortie analogique et communications Modbus RTU.

Caractéristiques

- Indicateur de courant numérique multi signal
- Écran LED à 4 chiffres de 14 mm et de couleur rouge
- Dimensions 96 x 48 mm
- Fonctions incluses d'alarmes, filtres d'écran, luminosité, mot de passe
- Alimentation universelle de 18…265 VAC (50/60Hz)/DC

Spécifications

Plages de signal

Processus
Tension et courant AC
Tension et courant DC
Fréquence
Température
Résistances
Potentiomètres

 4/20 mA, 0/10 Vdc
~ 600 Vac, ~ 200 Vac, ~ 20 Vac, ~ 2 Vac ~ 200 mVac, ~ 60 mVac, ~ 5 Aac, ~ 20 mAac
±600 Vdc, ±200 Vdc, ±20 Vdc, ±2 Vdc, ±200 mVdc, ±60 mVdc, ±5 Adc, ±20 mAdc
Sur plages de Vac et Aac.
Thermocouples type K, J, E, N, L, R, S, B, T et C / Sondes type Pt, Ni, NTC, PTC
De 0/5 KOhm et 0/50 KOhm
Valeur nominale entre 500 Ohm et 20 KOhm


Écran

LED à 4 chiffres et 7 segments

Couleur

Rouge

Hauteur chiffres

14 mm

Plage indication

-1999 ... 9999

Point décimal

Configurable

Sorties en option

1 relais pour Slot1 (PCE-DPD-U/R1)
1 relais pour Slot2 (PCE-DPD-U/R2)
1 sortie analogique pour Slot1 (PCE-DPD-U/A1)
1 sortie Modbus RTU pour Slot1 (PCE-DPD-U/MB1)

Sortie d’alimentation

Vexc. de +15 Vdc configurable dans le terminal 5

Alimentation

Universelle 18…265 V AC (50/60Hz)/DC

Consommation

Max. 1 W (indicateur uniquement)
Max. 2,5 W (indicateur avec options)

Rafraîchissement de l'indication sur l'écran

3 rafraîchissements /seconde

Connexions électriques

Borne à vis enfichable

Protection

Frontale: IP65

Montage

Panneau

Découpe du panneau

92 x 44 mm

Dimensions

96 x 48 x 91 mm

Poids

Environ 150 g

Température de fonctionnement

0 ... 50 °C

Température de conservation

-20 ... 70 °C

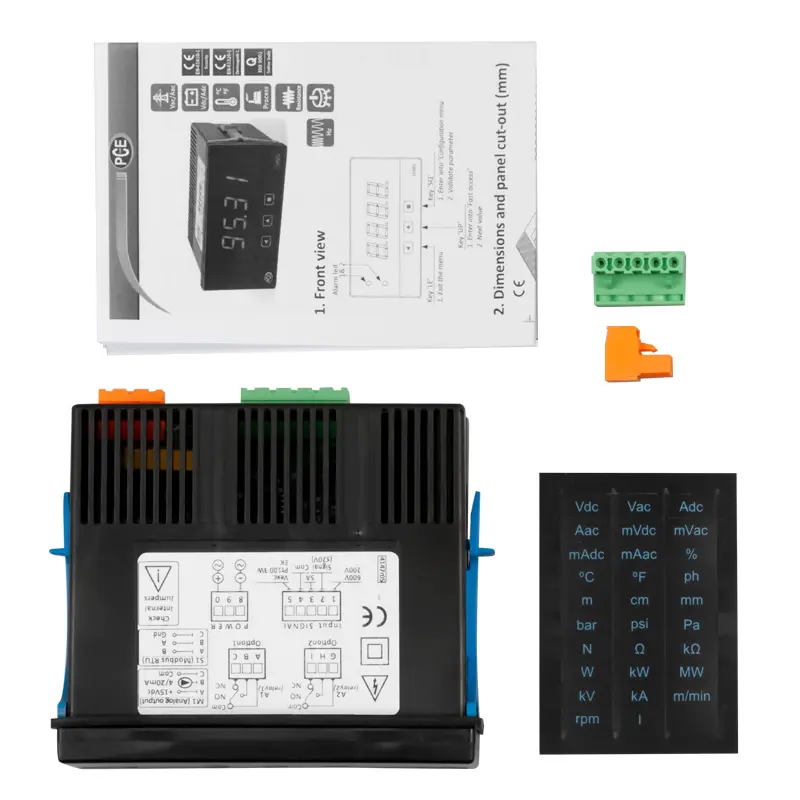

Contenu de livraison

1 x Indicateur de courant
1 x Feuille adhésive avec différentes unités
1 x Kit d'accessoires pour montage sur panneau
1 x Guide rapide

Remarque: Vous trouverez le manuel de l'appareil dans la section des téléchargements.
